ASML CEO曾表示，中国举国之力也造不出EUV光刻机，即便公开图纸，也没人能造出。
和ASML一样傲慢的还有光刻胶供应商日本JSR，日本JSR公司的CEO埃里克•约翰逊，日前在接受英国媒体《金融时报》的采访时，傲慢地指出中国根本无法掌握基于极紫外光刻技术，或者是被称作EUV光刻技术的复杂芯片制造工艺。
显然，以上两家企业CEO明里暗里的意思都是中国造不出顶级的EUV光刻机。为什么两大光刻巨头敢有如此大胆的发言？其原因和EUV光刻机复杂的供应链以及美国的禁令有关。
不止中国，任何一个国家都不可能单独制造EUV光刻机
我们知道，近几年美国在半导体行业对中国展开了全面围堵，中国现有的半导体供应链已经被美国切断了，而EUV光刻机的供应链则偏偏十分复杂繁重。

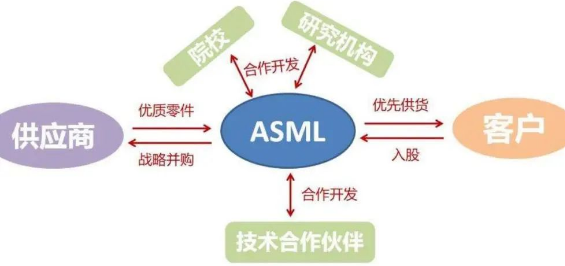

据悉制造一台EUV光刻机需要的零件多达10万个，而这些零件来自来自于全球超过5000家企业。ASML的光刻机也是整合/集成了全球顶尖供应商的顶尖技术，诸如美国的光源、德国的镜头/光路系统，以及极端精密的工作台等技术，都是来自世界各地的供应商。在EUV光刻机使用的所有技术中，ASML公司的自主化技术占比在10%左右。
显而易见，如果合作方或供应商断了对ASML EUV光刻机的支持，那么ASML也很难生产出光刻机。准确的说，目前不止中国，任何一个国家凭借一己之力，都不可能搞定EUV光刻机使用的所有技术的。
认清现实，尽早实现弯道超车
看到这里或许有人会认为，如果美国停止对国产半导体的制裁，国产光刻机厂商能够得到上游供应商的支持，一样能生产EUV光刻机。但实际上就目前的情况来看，美国并不会在短时间内停止对中国半导体的制裁。

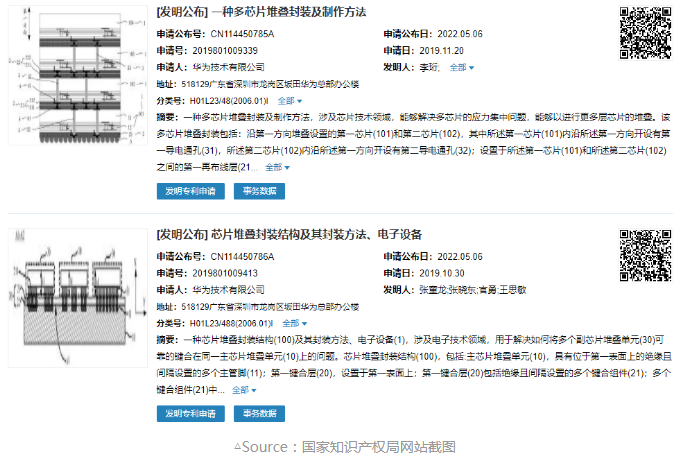

既然短时间制造不出能够生产先进制程芯片的EUV光刻机，所以大家自然就想到了从芯片封装工艺技术领域进行突破。5月6日，华为公开了2项堆叠芯片的发明专利，即“一种多芯片堆叠封装及制作方法”和“芯片堆叠封装结构及其封装方法、电子设备”。
所谓的芯片堆叠工艺技术，简单来说就是在不需要先进的芯片生产工艺技术和光刻机的情况下，采用两颗芯片堆叠的方式组合在一起，再利用先进的芯片封装工艺技术，让芯片实现性能上的提升，从而生产出拥有竞争力的产品来。华为这次的芯片封装堆叠技术并不是没有先例，今年3月，英国AI芯片公司Graphcore发布了一款IPU产品Bow，采用的是台积电两年前的7nm工艺，但是芯片性能却得以提升40%，甚至优于5nm工艺。该项技术就类似于华为提出的芯片堆叠技术。
需要注意的是，即便有成功的案例堆叠芯片技术目前也还存在一些问题。比如多颗芯片堆叠会导致芯片体积大增，同时会伴随极间漏电流增大、整体功耗增加以及发热等问题。更关键的问题是，芯片叠加算力利用率显然不是简单的1+1=2，大部分情况下1+1最多只能得到1.3左右。这项技术想要真正走向成熟，也还有一段路程。
