前文《提高网速，降低全家的宽带和电话费！！！》重点讲述了如何节省全家的宽带和电话费，将全家的宽带和电话总费用控制在每月50元以内。在文章中对提高家庭网速的措施写的比较粗略，今天再来补上这个漏洞。
本文采取"实例+总结"的结构，用事实说话，先展示我家的网络布局结果，再由此总结出提高家庭网速的几条通用措施。
01
我家的网络布局
入住新房之后，首要是布网，满足我日常办公和家庭娱乐的需求。
首先，我布网的目标为：1）使客厅的网络电视流畅；2）使我书房的台式机、NAS、手机能高速上网；3）使全家处处都有网。
将以上定性目标转化为定量目标：1）使客厅网速>120Mbps；2）使书房网速>60Mbps；3）使全家网速>20Mbps。

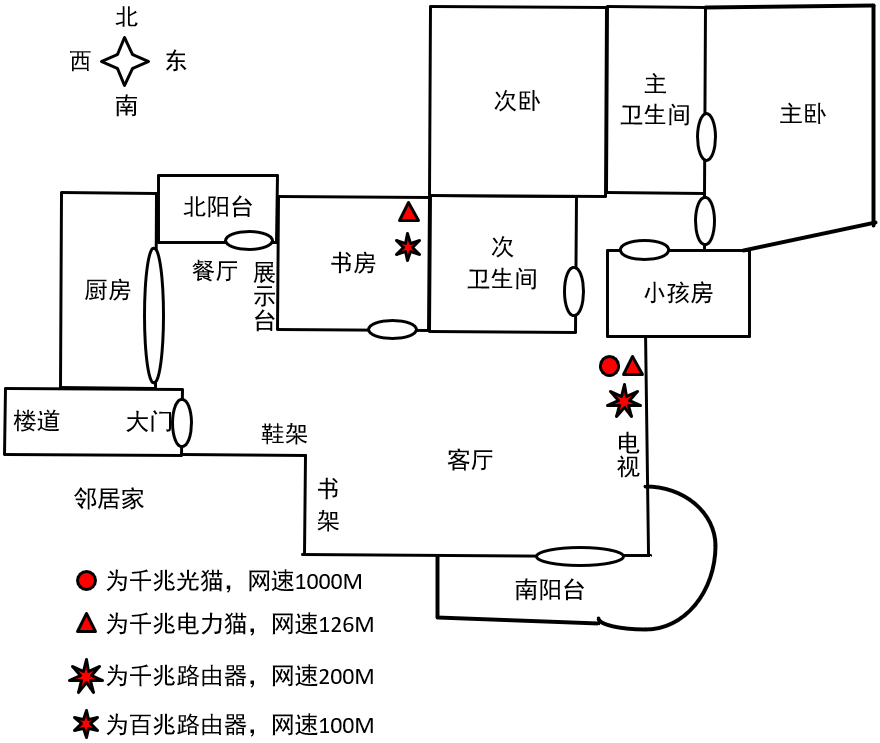

为了达成以上目标，我家的网络布局最终如图1所示。
图1 家庭网络布局图

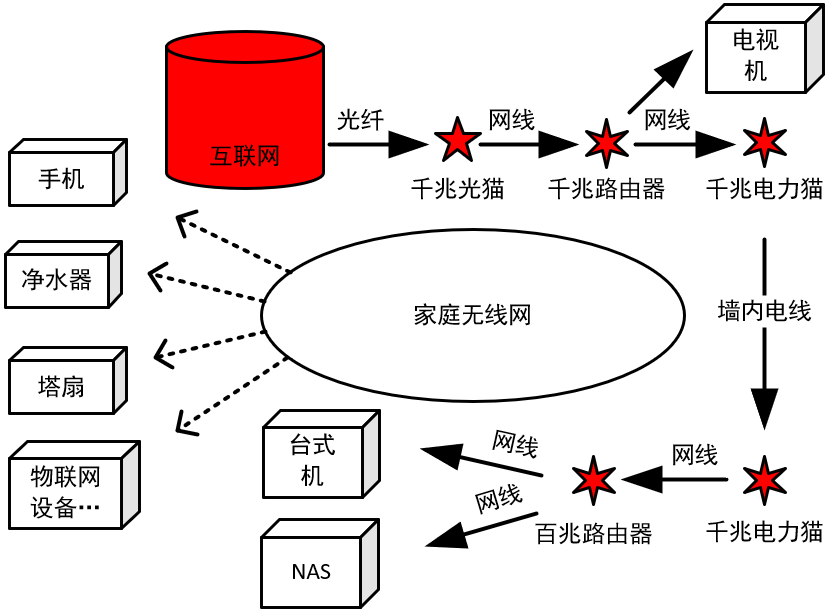

各种设备联网的路径如图2所示：
图2 家庭网络连通图
对以上2张图做几点简要说明：
1）入户千兆光猫是中国移动免费送的，位置固定在客厅的电视机旁，千兆路由器的WAN口就连接该光猫的千兆口以获取最大网速。千兆路由器的2个LAN口，分别连接电视机和千兆电力猫，使二者皆能达到最大网速，达成目标1；
2）书房的百兆路由器与客厅的千兆路由器分别与1个千兆电力猫相连，使二者能通过电线相连，完成有线组网，书房的百兆路由器的WAN口连接电力猫以获取电线中传输过来的网络信号，百兆路由器的LAN口连接台式机、NAS，达成目标2；
4）按图1布网，则家里将有2个网络中心（网速最快的地方），即千兆路由器和百兆路由器的位置，因二者连线恰好将全家等分为2份，故此布局可以使全家的网络信号最大化，达成目标3；
5）按图2所示有线组网，则台式机的网路为：互联网——光纤——千兆光猫——网线——千兆路由器——千兆电力猫——墙内电线——千兆电力猫——网线——百兆路由器——台式机。
若预算不够的话，大家可以不买千兆电力猫，将百兆路由器改成中继模式（即桥接模式）运行，实现无线组网，则台式机的网路变为：互联网——光纤——千兆光猫——网线——千兆路由器——无线网——百兆路由器——电视机。从有线组网换成无线组网，书房台式机的网速由96M降为了56M。
02
我家的网速
按如上布局，则各房间的网速如下所示。（每个房间测3次，取中值）

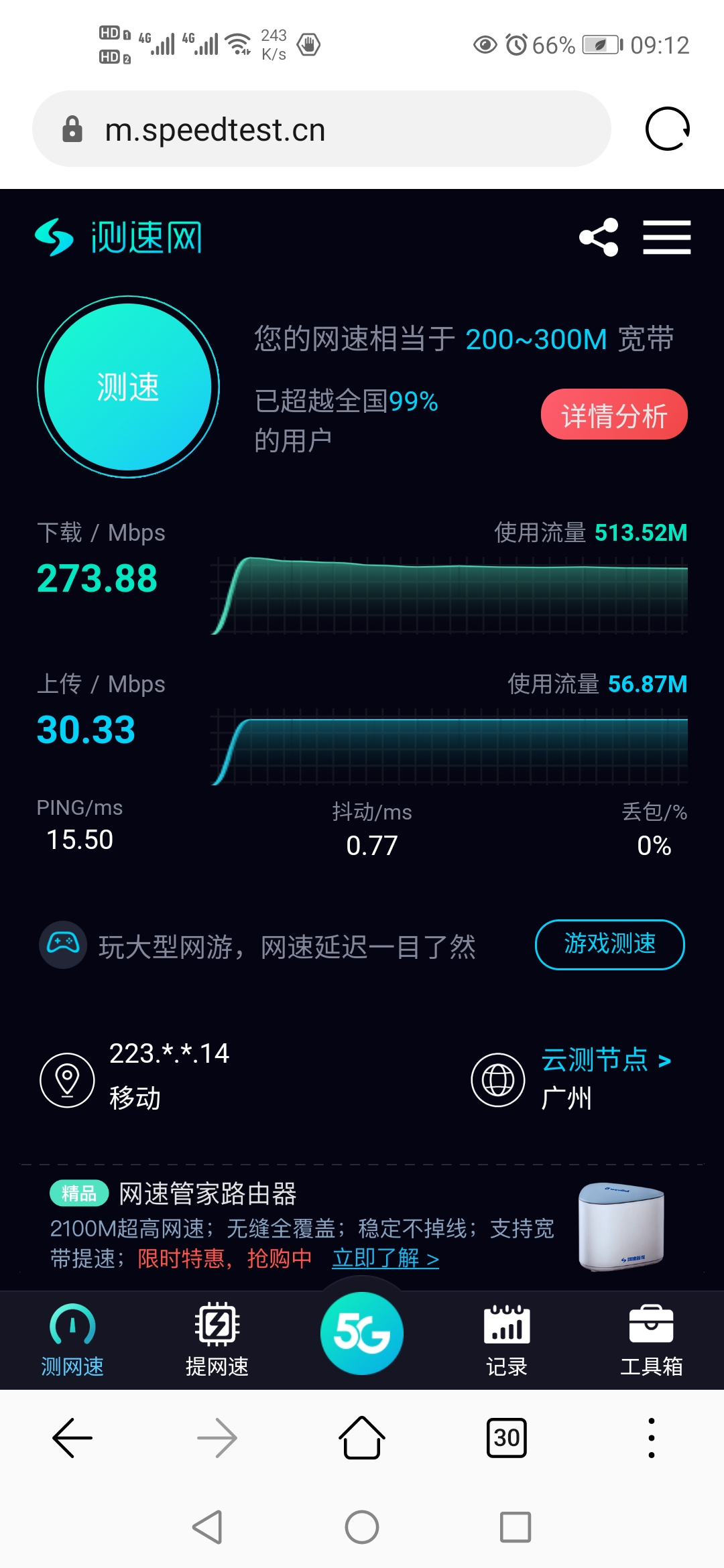

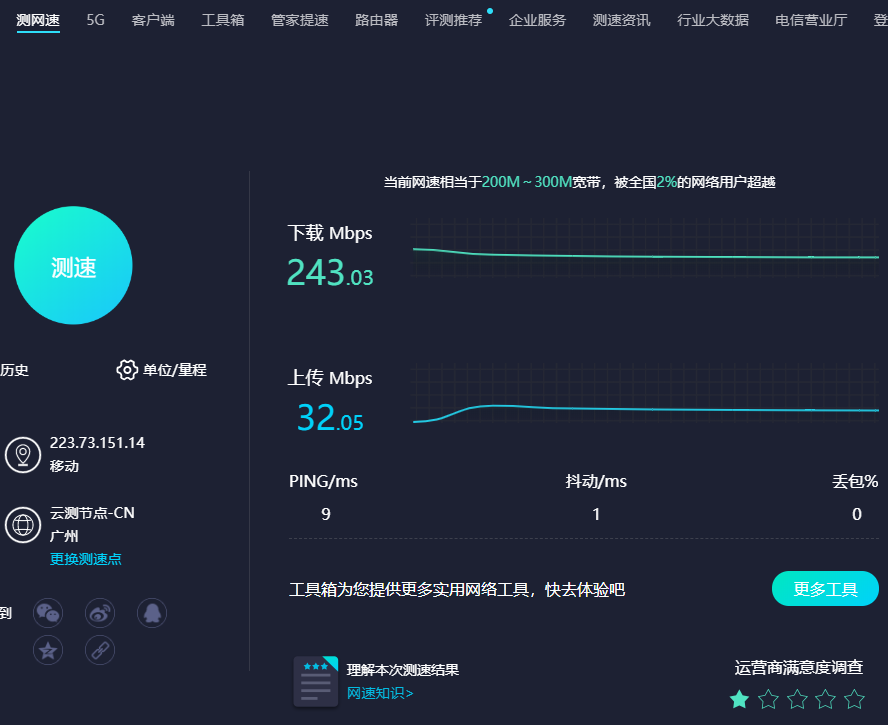

1）客厅的千兆有线网的网速（电视机）
2）客厅的千兆无线网的网速（手机）
3）书房的百兆有线网的网速（台式机）

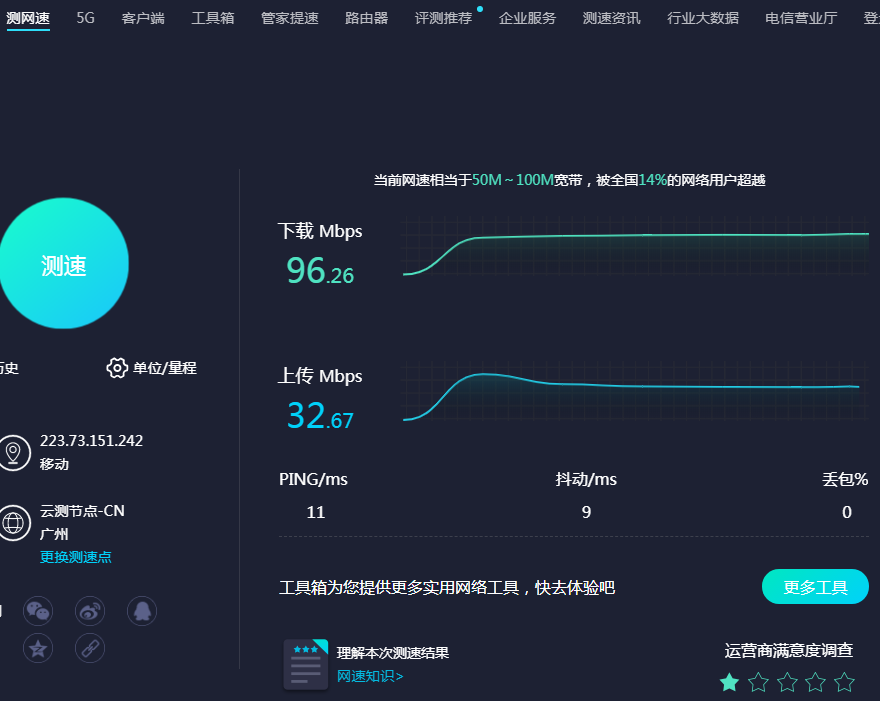

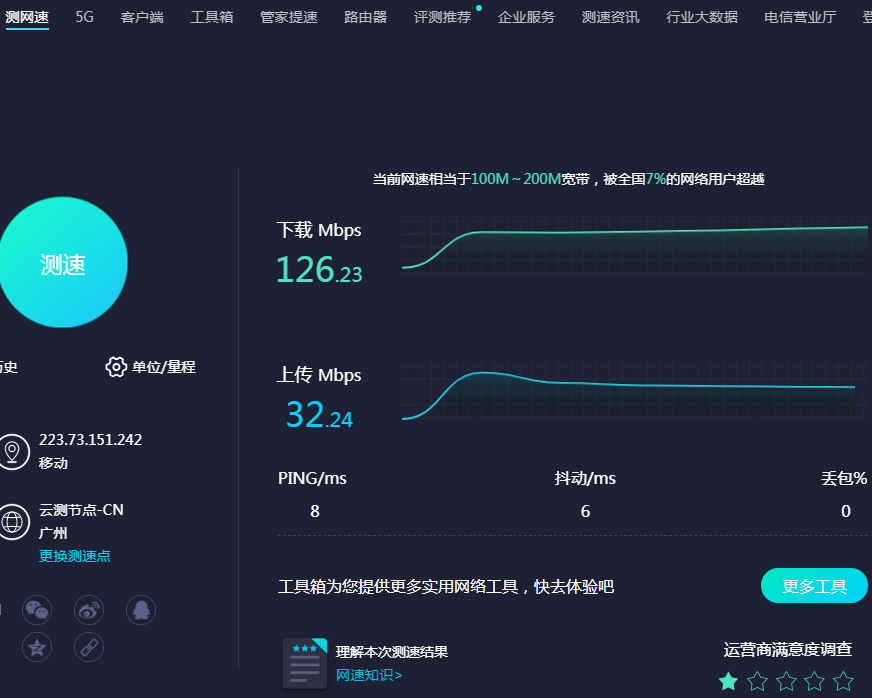

若台式机直接电力猫，则
若台式机接百兆路由器后再接电力猫，则

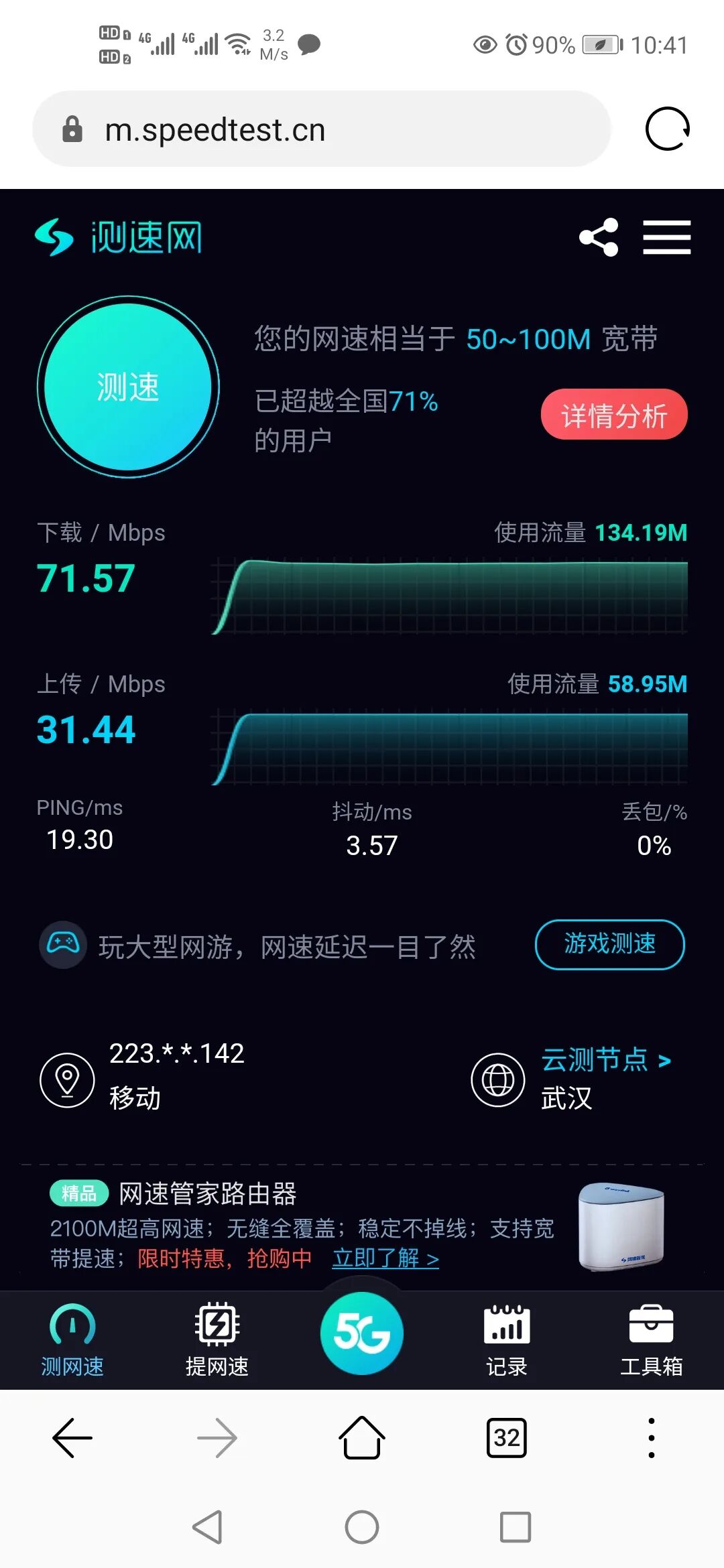

4）书房的百兆无线网的网速（手机）
同理测得其它各个房间的网速，如表1所示。表中数据单位为Mbps，千有和百有分别表示千/百兆路由器的有线网，千无和百无分别表示千/百兆路由器的无线网，测速网站为https://www.speedtest.cn/（每个房间测3次，取中值）
表1 各个房间的网速
房间
千有
百有
千无
百无
客厅
243
0
273
41
次卫生间
0
0
235
62
南阳台
0
0
182
13
餐厅
0
0
149
54
小孩房
0
0
104
40
次卧
0
0
100
27
厨房
0
0
61
34
书房
0
96
40
71
北阳台
0
0
12
36
主卫生间
0
0
0
22
主卧
0
0
0
22
根据以上测试数据可以得到以下几点重要结论：
1）中国移动200M的宽带，实际网速可以达到273Mbps，即34MB/s，物超所值；在测试的初始瞬间可以达到500Mbps，从侧面可以看出，光纤入户的带宽为1000Mbps，是被光猫根据我购买的套餐强制限速成273Mbps的。
2）千兆路由器提供的无线网网速居然比有线网更高，估计是这无线网卡性能强劲吧，千兆路由器未全部发挥1000M的潜力，未来可以考虑购买更高的宽带套餐。
3）243Mbps的千兆有线网，经千兆电力猫传输之后，衰减为了126Mbps，再经百兆路由器传输之后，衰减为了96Mbps；由此可见千兆电力猫确实发挥了100M以上的作用，其带宽可能主要受限于电线，电线可支持的带宽上限可能就是126Mbps。未来升级可以考虑将这个百兆路由器换为千兆路由器。
4）网络信号经过千兆路由器就被限速为500Mbps以下，经过百兆路由器（450M）就被限速为100Mbps以下，经过电力猫就被限速为126Mbps以下，经过5类线（网线）就被限速为100Mbps。
5）墙对无线网网速的衰减作用如表2所示。
表2 墙对无线网网速的衰减作用（单位Mbps）
墙层数
千无
百无
信号
0
273
71
100%
0.5
235
62
85%
1
182
54
70%
1.5
100
40
45%
2
40
34
30%
2.5
12
22
15%
3
0
0
0
由上表可以看出，再快的无线网经过2扇墙也得减速为原来的30%。因此，尽可能将路由器放置在空旷的高处。
大家可以根据以上结论，判断自己家的网速是被什么限制住了。
03
提高家庭网速的几个通用措施
1）在墙上多设网口
如果你买的是毛坯房，那装修的时候每个房间都设至少1个网口。有这些网口在，你才可能跟的上未来的物联网时代。同理，每个房间都要设至少1个用电插孔，有这些插孔在，你才能享受电器时代的便捷。
我家之所以需要买电力猫，就是因为房子买来全家只有1个网口，所以无法用墙内的网线组建有线网，不得已才用电线组网。
2）改更大带宽的套餐
100M的宽带，其网速最高为100Mbps，也就是12.5MB/s，注意小写的b改为大写的B要除以8。因此，20M的宽带，其网速最高就是2.5MB/s。
视频其实就是一张张高清图片的快速切换，考虑到目前清晰度为1080P的视频码率一般为3500kbps，也就是3.5Mbps，因此，理想状况下，宽带在4M及以上的，看高清电视都不会卡的。
当然，人的需求是没上限的，可能你看电视的同时还要高速下载文件，因此，若你希望下载速度超过12.5MB/s，则需要购买100M以上带宽的套餐。
3）换更好的线
不同类型的网线，可以支持的带宽也不一样，如表3所示。
表3 墙对无线网网速的衰减作用
网线类型
标记
带宽
用途
1类线
CAT1
比较低
80年代初的电话线缆
2类线
CAT2
4Mbps
旧的令牌网
3类线
CAT3
10Mbps
支持10M网线
4类线
CAT4
16Mbps
令牌局域网和以太网络
5类线
CAT5
100Mbps
100BASE-T和10BASE-T网络
超5类线
CAT5e
1000Mbps
千兆以太网
6 类线
CAT6
1000Mbps
稳定性更好的千兆以太网
超6类线
CAT6a
1000Mbps
稳定性极好的千兆以太网
7类线
CAT7
10Gbps
万兆以太网

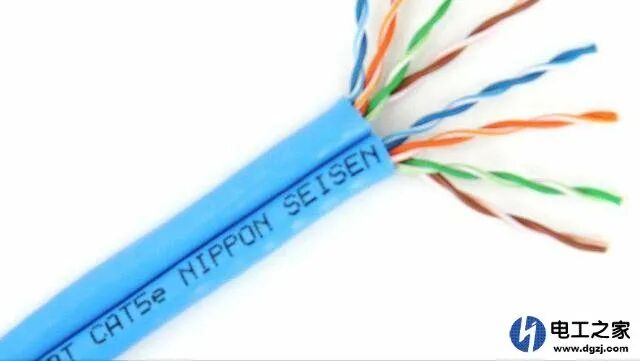

一般来说，网线越粗则级别越高。网线的类别很容易区分，如下图所示网线，上面标着CAT5e，因此是超5类线，超5类线是目前的主流，可以支撑千兆以太网，普通人买它就行了。
4）增设路由器
由上面的表2可知，墙会迅速衰减无线网的网速，因此，大户型一般都需要构建多中心的网络，而这多中心，可以由各个房间墙上的网口来构建（装修时就装好），也可以由多个路由器来构建。

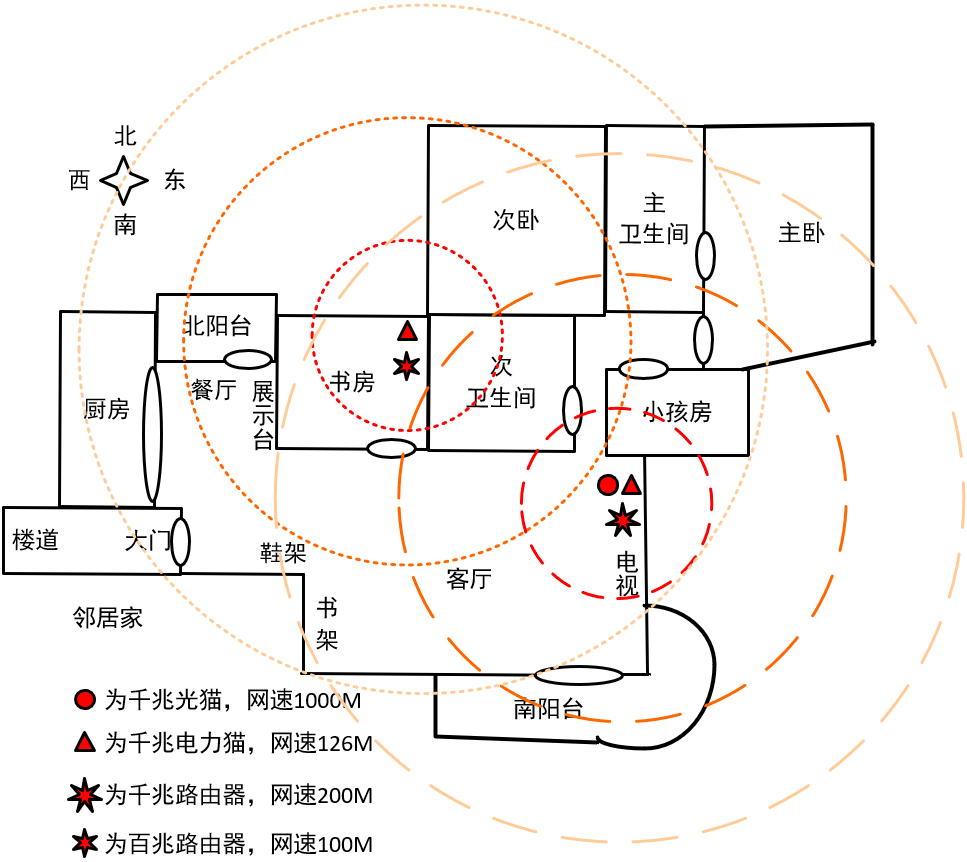

我家的网络属于双中心网络，如下图所示。
值得注意的是，房间各处真实的网速并非如上图所示随同心圆环外径衰减，因为空气对信号的衰减作用较小，而有些厚墙甚至可以屏蔽信号。
当2个路由器仍无法覆盖全家时，可以考虑再增设1个路由器。而路由器与路由器之间，可以通过墙上的网孔相连，也可以通过墙上的电力插孔（+电力猫）相连，还可以通过无线桥接相连。

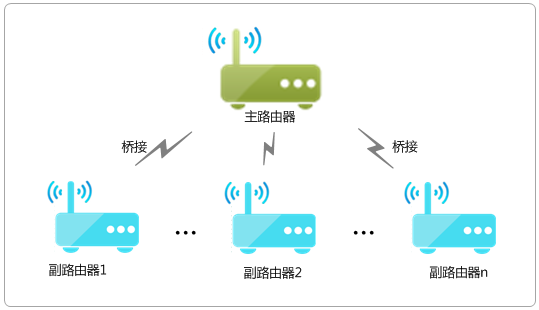

很多人家里的墙上没有网孔，因此，需要采用路由器的无线桥接，如下图所示。

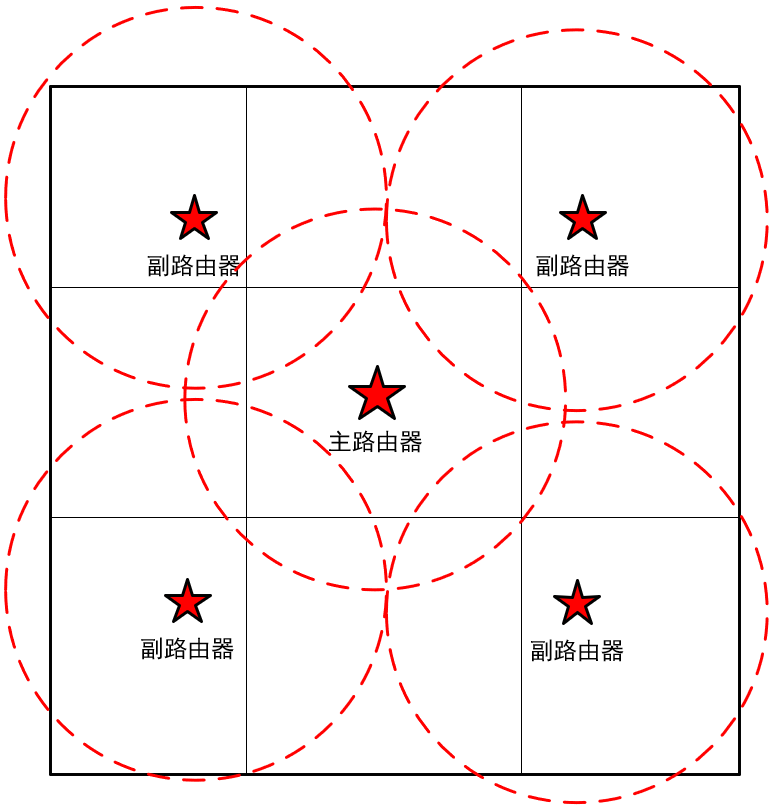

无线桥接要求主路由器的性能要好，副路由器的性能可以差一点。比如某人家里有9间房子，其户型为正方形，只有中间的房子有网，那它可以采取如下图所示4个副路由器无线桥接主路由器的方式，只要主路由器有网，4个副路由器就都有网，能完美覆盖全家。
5）增设电力猫

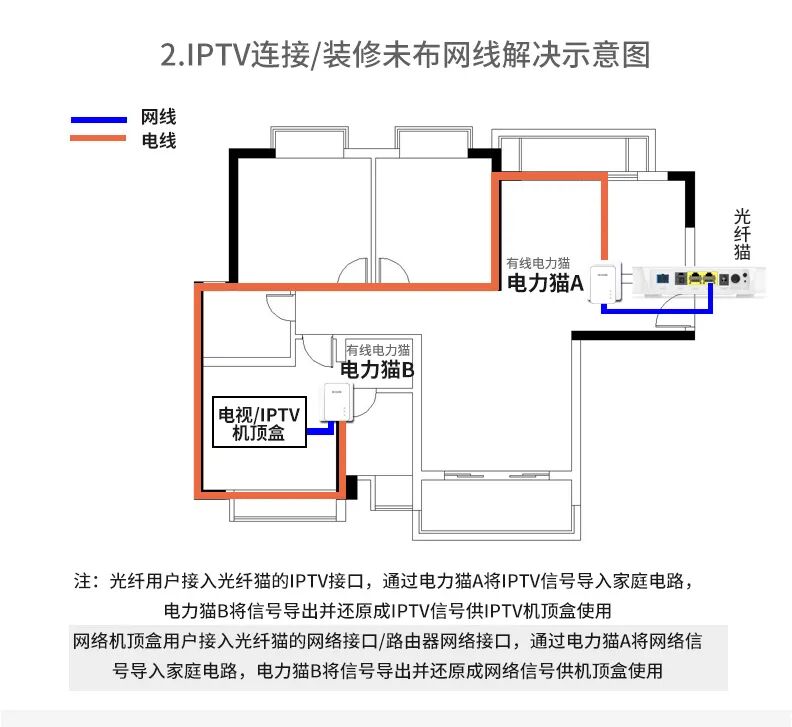

前已述及，1个电力猫可以将你家墙上的1个电力插孔变成网孔，因此，如果家里没有网口又想完成有线组网的话，需要至少购买2个电力猫。
此外，电力猫分为有线电力猫和无线电力猫，我家使用的是2个有线电力猫，作用是将2个房间的电力插孔变成网孔，实现二者的直通。若在有网的A房间放1个有线电力猫、在没网的B房间放1个无线电力猫，则B房间就会有无线电力猫发射的无线网。

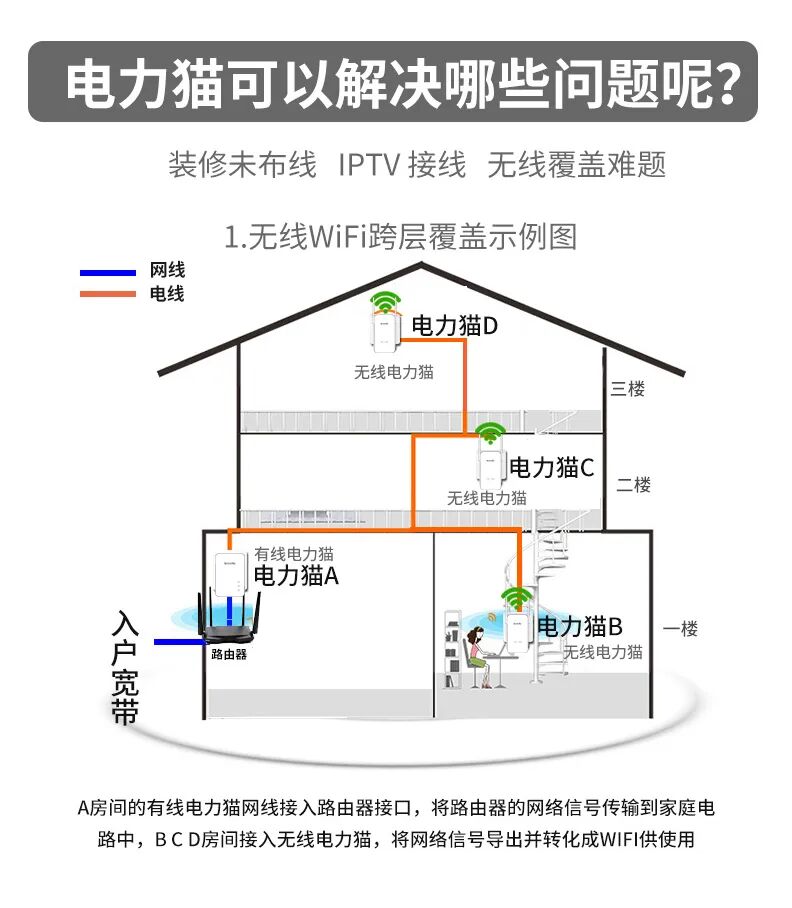

电力猫可以有线/无线自由组合，实现多房间、多楼层的网络覆盖，如下图所示。

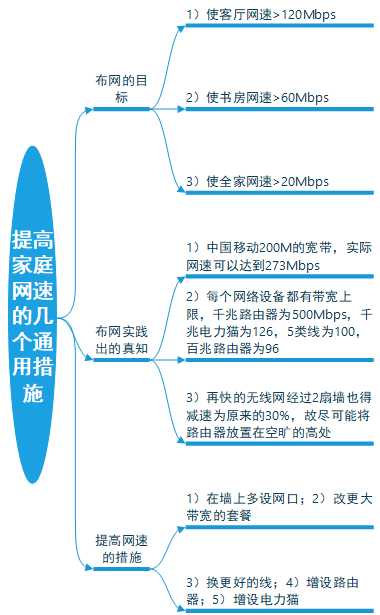

最后，再用一张思维导图来总结一下本文的要点。
（本文完）
