回顾
上一期技术分享中，我们讲述了如何关于Vulkan的Data Buffers使用及VMA内存管理器使用，自己创建或使用VMA在显存里创建Buffers，并在CPU进行读取或写入。
本期将继续分享关于Vulkan的技术，内容是非常有趣的部分，即「纹理绘制」，我们会介绍如何在Vulkan中如何进行纹理映射，所见即所得。很有趣的是，我们虹图的英文即“TexelJoy”，其中“Texel”就是纹理的最小单元 – 纹素，熟悉图形渲染的同学肯定不陌生，如果你感觉陌生也没关系，像素“Pixel”总听过吧，接下来本期讲述的内容也会涉及纹素和像素的关系。
基础概念
纹理映射：图形渲染中的一种将单独的图片映射覆盖到3D模型上，并且跟随模型移动、变换，映射到屏幕空间的图形渲染操作。
纹理：进行纹理映射的图片，部分硬件要求必须是2的整数幂，当然也并不是所有硬件的要求，确保安全最好是2的整数幂。
像素（Pixel）：屏幕上的每个小点。
纹素（Texel）：纹理上的每个小点。使用纹素这个术语，而不是像素来表示纹理对象中的显示元素，主要是为了强调纹理对象的应用方式。
纹理坐标：我们使用S,T来表示纹理对象中的纹素位置。S,T也可以用U,V来表示，纹理坐标有时也称UV坐标。

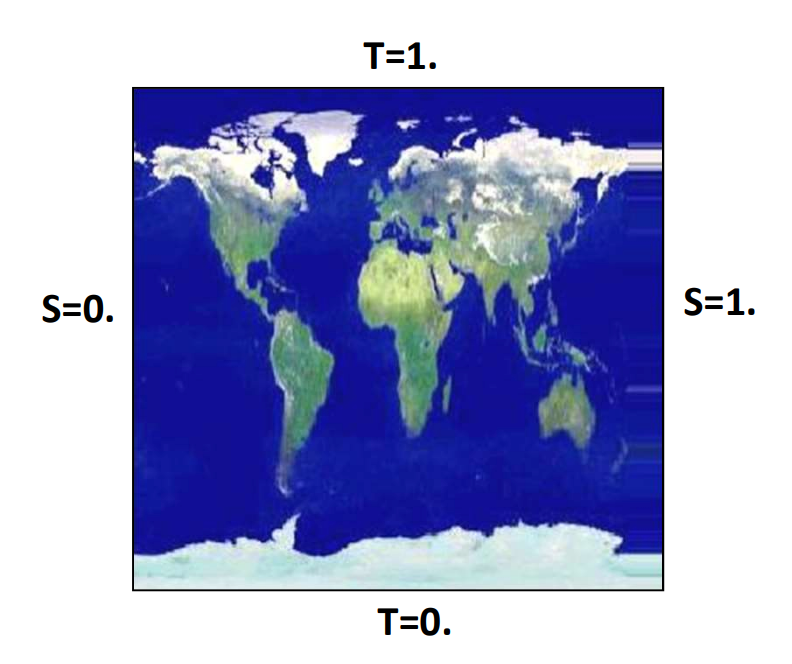

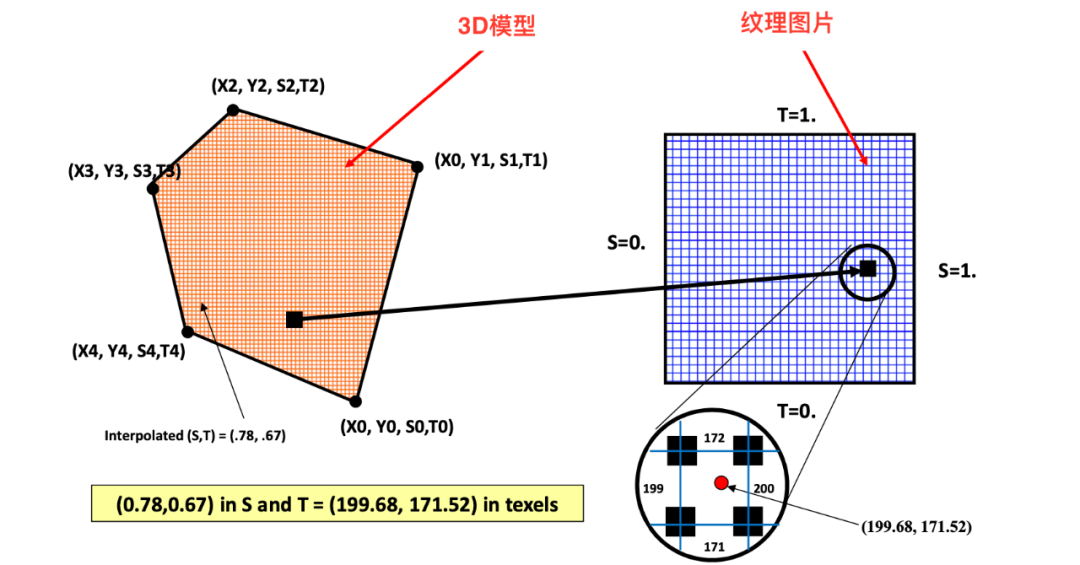

映射原理：带有纹理坐标的3D模型会在每个顶点都有ST纹理坐标，由纹理坐标找到对应应该在屏幕显示的纹理中纹素位置，如下图：
那么如何给每个顶点指定合适ST坐标呢？

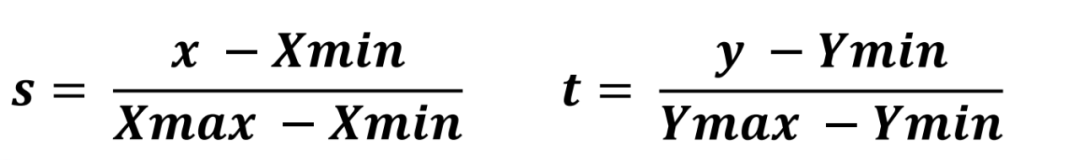

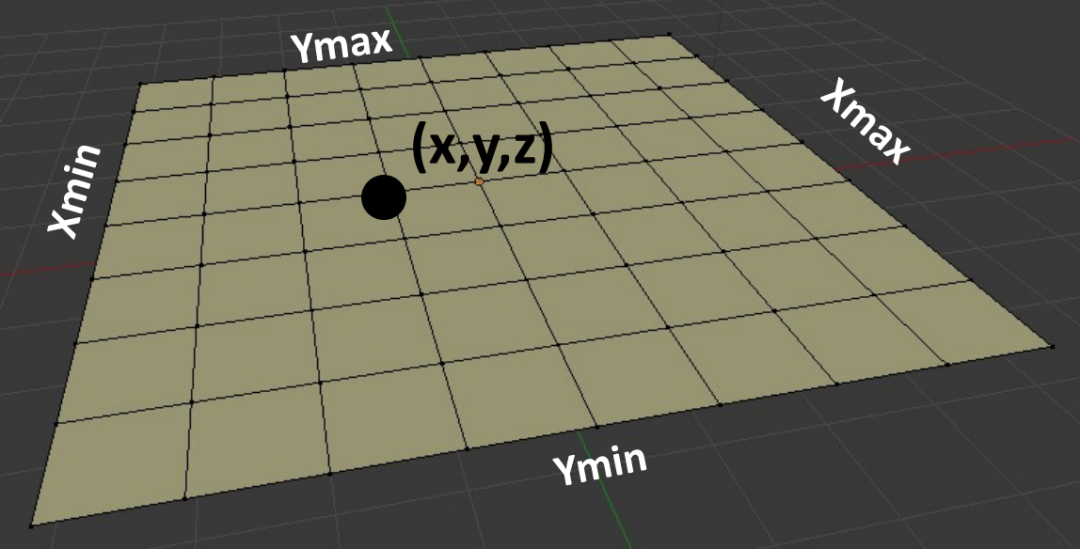

平面比较容易，做个比例缩小即可：

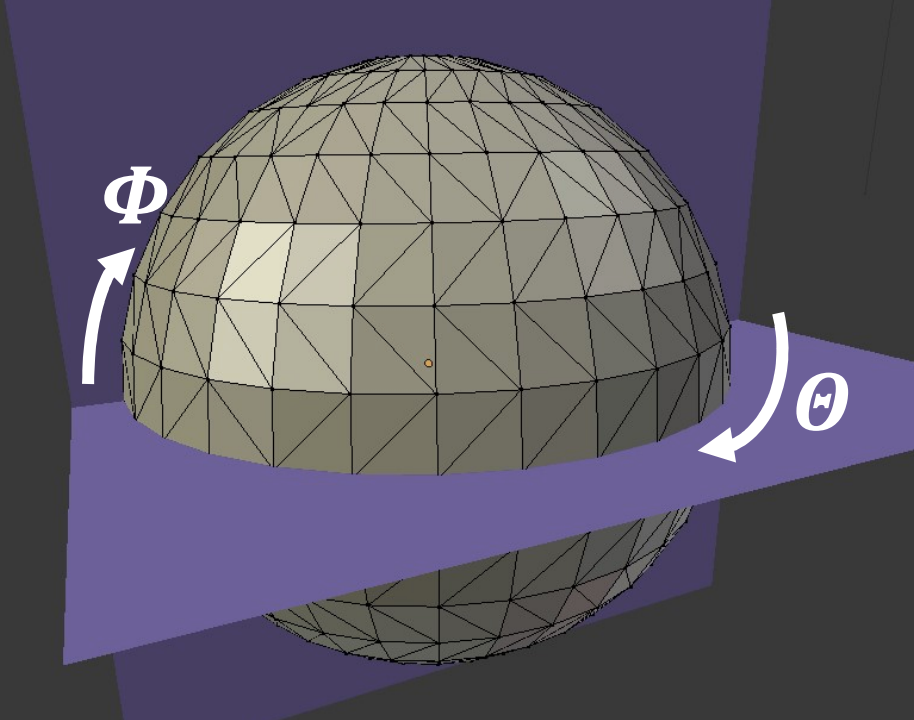

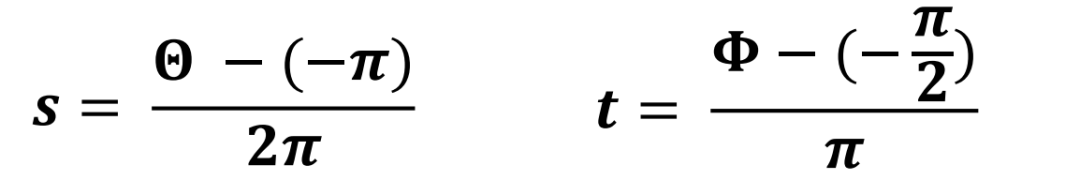

球体那就要做一些运算：

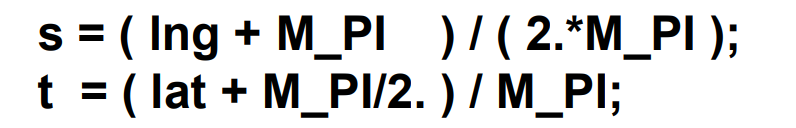

换做经纬度：

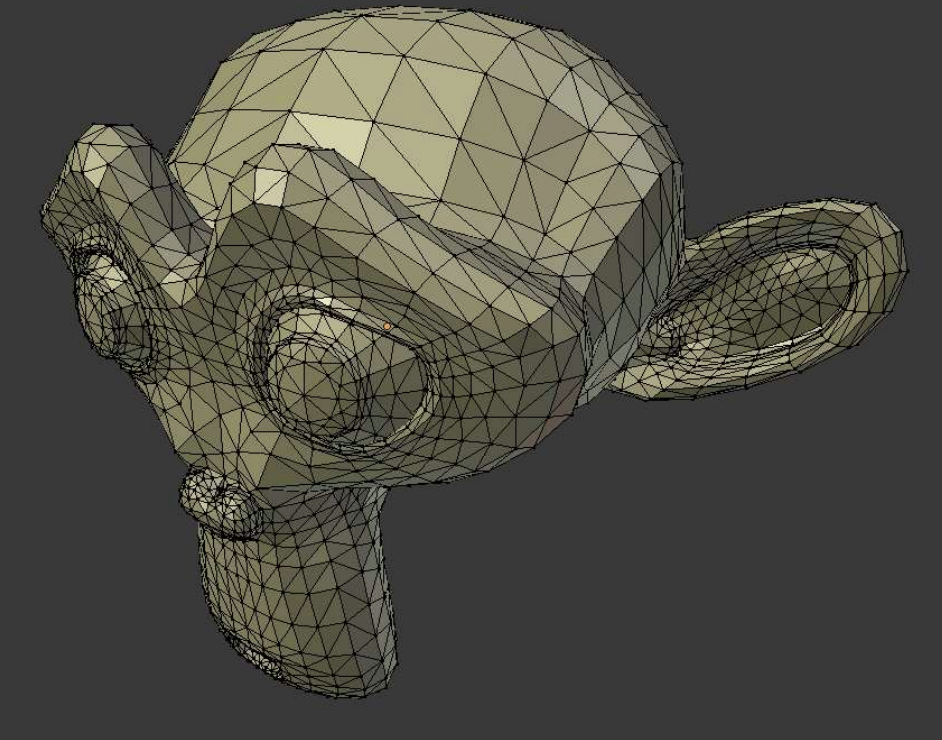

这样的模型呢？貌似有些复杂了。
这个可以放心，都是现成的自动化算法可以直接使用进行计算ST坐标。
存储类型

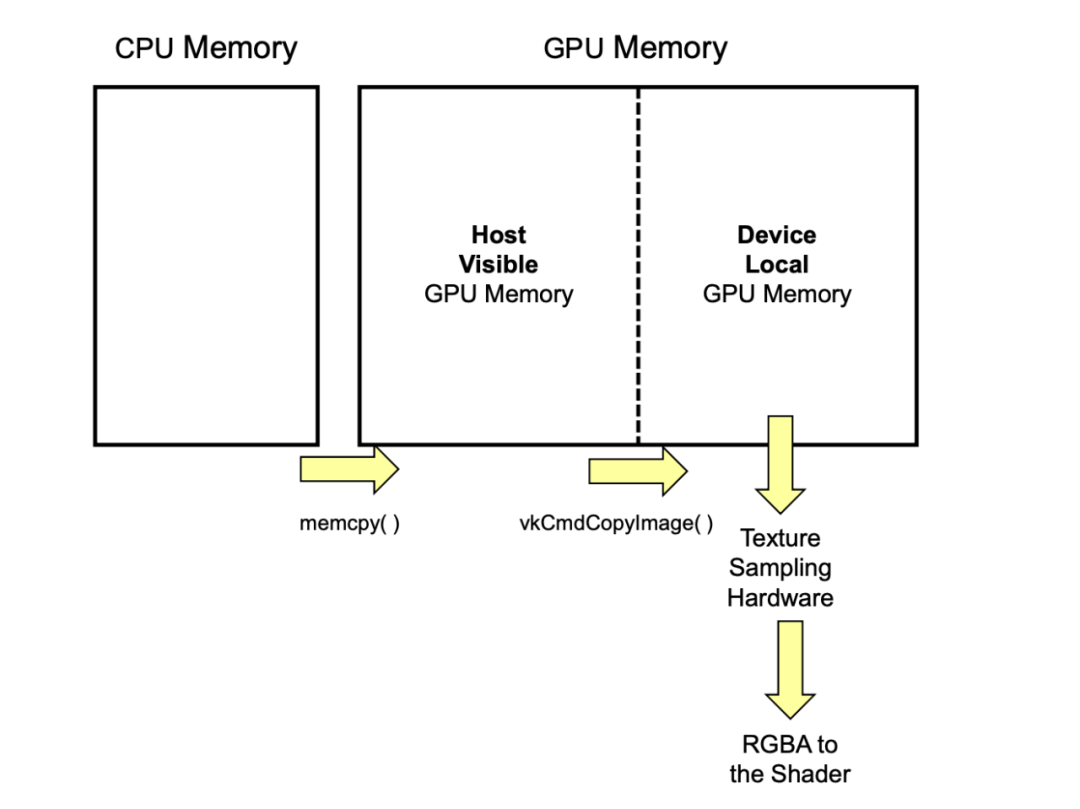

让我们回到Vulkan，先说内存类型，首先分为CPU内存和GPU显存，GPU显存则分为主机内存（Host Visible Memory）和设备内存（Device Local Memory）。CPU可以向主机内存进行读写操作。设备内存是一种设备可见的内存，常见的缓冲内存和图像内存，可以被设备本地快速使用，而设备内存最大的用处就是储存纹理，因为纹理读取是需要快速完成的。
在Vulkan里应该如何设置纹理映射的参数呢？我们先看下之前OpenGL如何进行参数设置的：
glTexParameteri( GL_TEXTURE_2D, GL_TEXTURE_WRAP_S, GL_REPEAT ); glTexParameteri( GL_TEXTURE_2D, GL_TEXTURE_WRAP_T, GL_REPEAT ); glTexParameteri(GL_TEXTURE_2D,GL_TEXTURE_MAG_FILTER, GL_LINEAR ); glTexParameteri( GL_TEXTURE_2D, GL_TEXTURE_MIN_FILTER, GL_LINEAR );
但在Vulkan里则是有一定区别的，但是类似于创建Buffer的操作。
MyTexture MyPuppyTexture;...VkSamplerCreateInfo vsci;vsci.magFilter = VK_FILTER_LINEAR;vsci.minFilter = VK_FILTER_LINEAR;vsci.mipmapMode = VK_SAMPLER_MIPMAP_MODE_LINEAR;vsci.addressModeU = VK_SAMPLER_ADDRESS_MODE_REPEAT;vsci.addressModeV = VK_SAMPLER_ADDRESS_MODE_REPEAT;vsci.addressModeW = VK_SAMPLER_ADDRESS_MODE_REPEAT;...result = vkCreateSampler( LogicalDevice, IN &vsci, PALLOCATOR, OUT &MyPuppyTexture->texSampler);

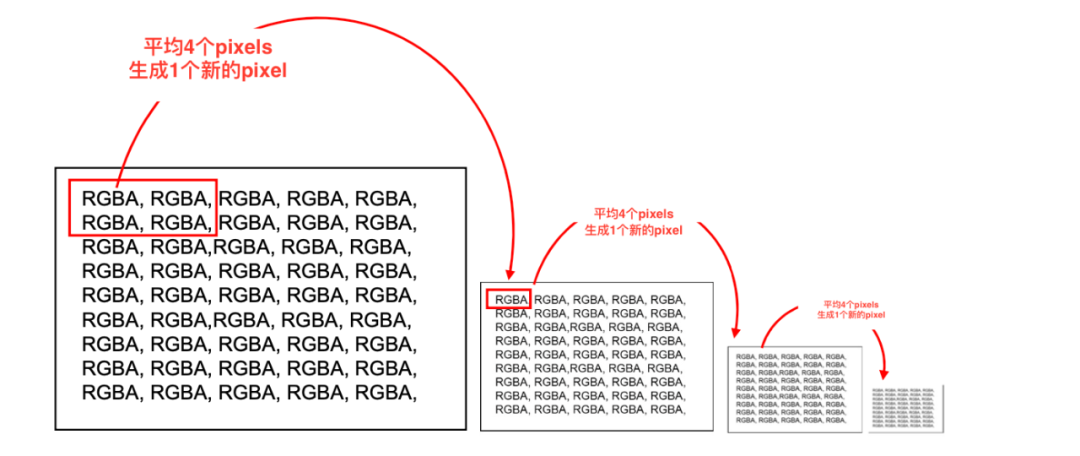

对比下Vulkan和OpenGL，其实可以发现在设置Mode为LINEAR（线性滤波法）时Vulkan是mipmapMode，而OpenGL只是Mode。那么这个Mipmap是什么意思呢？Mipmap是缩小版本的image，每个新image是前一张图的宽度和高度的一半。Mipmap用于作为细节级别（即Level of Detail）的一种方式。远离相机的物体将从较小的mip图像中采样纹理。使用较小的图像可以提高渲染速度，避免锯齿，具体做法就是平均4个像素，生成1个新的像素，依次循环。
最后放一个我觉得对大家有帮助的文件，就是如何把一个bmp、png、jpg图片读取成纹理。
typedef struct MyTexture{uint32_t width;uint32_t height;VkImage texImage;VkImageView texImageView;VkSampler texSampler;VkDeviceMemory vdm;} MyTexture;…MyTexture MyPuppyTexture;result = Init06TextureBufferAndFillFromBmpFile ( “puppy1.bmp”, &MyPuppyTexture); Init06TextureSampler( &MyPuppyTexture.texSampler );
具体读取代码的CPP文件已经放至公众号后台，回复“sample.cpp”即可获取。到这儿所有的Vulkan 纹理的内容就结束了。欢迎大家关注虹图AI开放平台公众号，后台留言交流，也欢迎大家移步至我们刚上线的开发者社区中交流和分享。
关于Vulkan关于Command Buffers的内容，我们会在本系列后续内容中继续与大家分享，Command Buffers也是Vulkan中很难理解，但却很重要的一部分内容。（虹图人像人体中美颜SDK部分是基于Vulkan进行开发封装的，性能极致，对开发者更加友好，十行之内完成一个简单的demo，点击【阅读原文】可查看详情。）
敬请期待~
