简介
在 WebRTC Android 中，已经兼容了 Camera 和 Camera2 原生 API 的相机采集，所以我们不必再单独实现一套采集功能。不过我们可以根据 RTC 的抽象 CameraCapturer 接口实现 CameraX (其实也是基于 Camera2的封装) 的相机采集，显然，这不是该篇的主题就不再多说了。该篇文章，主要为大家解析 WebRTC 的相机采集从 java 到 Jni 的一个调用过程。
先上一个整个调用的时序图，有条件的同学可以根据时序图来跟踪源码:
其实整个涉及到的文件还是比较多的
原图链接: http://devyk.top/2022/WebRTC相机采集流程.png
相机采集
WebRTC Android 中定义了一个抽象的视频采集接口为 VideoCapturer , 内部定义了 初始化(SurfaceTexture 渲染帮助类 、相机采集 VideoFrame 回调 ) 、**开始/结束/释放 ** 等采集生命周期 API, 最终实现有 Camera1Capturer 和 Camera2Capturer 2 个子类。

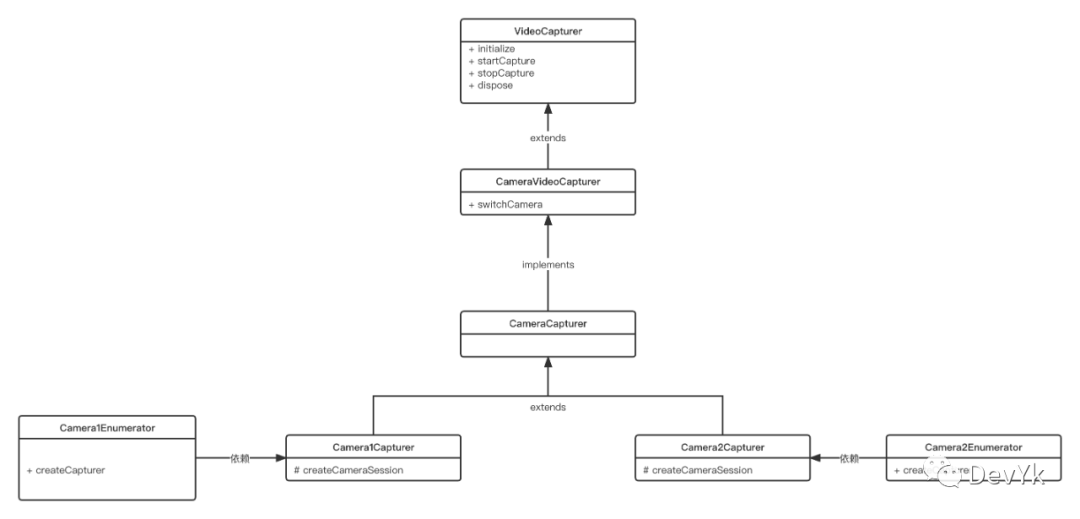

为了有一个更清晰的一个结构，下面可以看一下 VideoCapturer 类图:
下面我们分别来介绍 webrtc 是如何来对 Camera1/2 进行创建并使用的，首先我们先看下上面的类图， 最顶层是 VideoCapturer 抽象接口
// Base interface for all VideoCapturers to implement.public interface VideoCapturer { void initialize(SurfaceTextureHelper surfaceTextureHelper, Context applicationContext, CapturerObserver capturerObserver); void startCapture(int width, int height, int framerate); void stopCapture() throws InterruptedException; void changeCaptureFormat(int width, int height, int framerate); void dispose(); boolean isScreencast();}
它的直接实现为 CameraVideoCapturer 然后它具体的实现是一个抽象 CameraCapturer , 该抽象类封装了 Camera1/2 公共部分，当调用 startCapture 接口，内部实现了 createCameraSession 抽象函数，以供 Camera1/2 各自进行创建 Session,可以看下下面代码的调用:
abstract class CameraCapturer implements CameraVideoCapturer { ... @Override public void startCapture(int width, int height, int framerate) { ... createSessionInternal(0); } private void createSessionInternal(int delayMs) { cameraThreadHandler.postDelayed(new Runnable() { @Override public void run() { createCameraSession(createSessionCallback, cameraSessionEventsHandler, applicationContext, surfaceHelper, cameraName, width, height, framerate); } }, delayMs); } //Camera 1 and Camera1 实现 abstract protected void createCameraSession(CameraSession.CreateSessionCallback createSessionCallback, CameraSession.Events events, Context applicationContext, SurfaceTextureHelper surfaceTextureHelper, String cameraName, int width, int height, int framerate);}

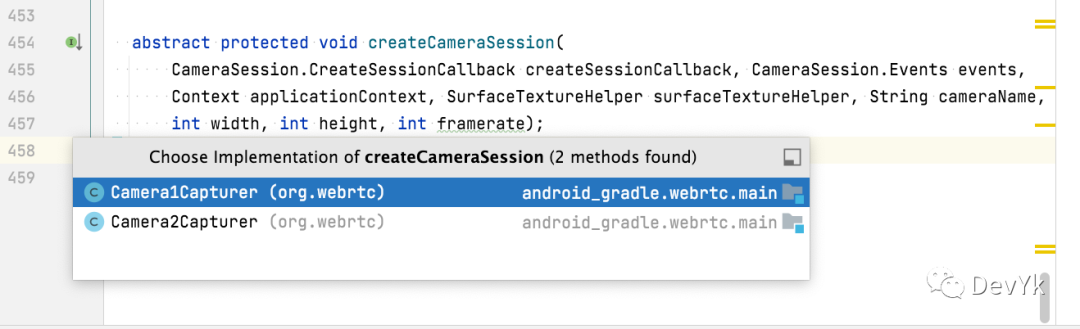

可以看到最终抽象的实现就是最上面类图中的 Camera1Capturer 和 Camera2Capturer ,我们还是分别进行分析。
Camera 1
如果最上层使用 Camera1 进行 startCapture, 最终将执行到如下代码:
public Camera1Capturer( @Override protected void createCameraSession(CameraSession.CreateSessionCallback createSessionCallback, CameraSession.Events events, Context applicationContext, SurfaceTextureHelper surfaceTextureHelper, String cameraName, int width, int height, int framerate) { Camera1Session.create(createSessionCallback, events, captureToTexture, applicationContext,surfaceTextureHelper, Camera1Enumerator.getCameraIndex(cameraName), width, height,framerate); }}
可以看到函数体中具体是 Camera1Session#create 的调用，我们跟进去看一下
class Camera1Session implements CameraSession { ... public static void create(final CreateSessionCallback callback, final Events events, final boolean captureToTexture, final Context applicationContext, final SurfaceTextureHelper surfaceTextureHelper, final int cameraId, final int width, final int height, final int framerate) { final long constructionTimeNs = System.nanoTime(); ... final android.hardware.Camera camera; camera = android.hardware.Camera.open(cameraId); camera.setPreviewTexture(surfaceTextureHelper.getSurfaceTexture()); final android.hardware.Camera.CameraInfo info = new android.hardware.Camera.CameraInfo(); android.hardware.Camera.getCameraInfo(cameraId, info); final CaptureFormat captureFormat; final android.hardware.Camera.Parameters parameters = camera.getParameters(); captureFormat = findClosestCaptureFormat(parameters, width, height, framerate); final Size pictureSize = findClosestPictureSize(parameters, width, height); updateCameraParameters(camera, parameters, captureFormat, pictureSize, captureToTexture); if (!captureToTexture) { final int frameSize = captureFormat.frameSize(); for (int i = 0; i < NUMBER_OF_CAPTURE_BUFFERS; ++i) { final ByteBuffer buffer = ByteBuffer.allocateDirect(frameSize); camera.addCallbackBuffer(buffer.array()); } } // Calculate orientation manually and send it as CVO insted. camera.setDisplayOrientation(0 /* degrees */); //内部会设置采集的 NV21 or OES 回调 callback.onDone(new Camera1Session(events, captureToTexture, applicationContext, surfaceTextureHelper, cameraId, camera, info, captureFormat, constructionTimeNs)); } }
可以看到这一步就是通过 Camera.open 打开摄像头，并进行帧率、采集格式、预览等一些基础设置.
private Camera1Session(...) { ... surfaceTextureHelper.setTextureSize(captureFormat.width, captureFormat.height); startCapturing(); }
当实例化 Camera1Session 时，会首先设置 surfaceTexture 的缓冲大小，也就是分辨率，最后是调用 this.startCapturing()
在 startCapturing 实现体中，调用了 camera 的预览函数，我们一起来看下
private void startCapturing() { Logging.d(TAG, "Start capturing"); checkIsOnCameraThread(); state = SessionState.RUNNING; ... if (captureToTexture) { //采集输出 OES 纹理 listenForTextureFrames(); } else { //采集输出 YUV420sp（NV21）buf listenForBytebufferFrames(); } try { camera.startPreview(); } catch (RuntimeException e) { stopInternal(); events.onCameraError(this, e.getMessage()); } }
这里我们统一只介绍采集 OES 纹理，在 listenForTextureFrames 函数中实现了采集的 frame 回调
private void listenForTextureFrames() { surfaceTextureHelper.startListening((VideoFrame frame) -> { checkIsOnCameraThread(); ... final VideoFrame modifiedFrame = new VideoFrame( CameraSession.createTextureBufferWithModifiedTransformMatrix( (TextureBufferImpl) frame.getBuffer(), /* mirror= */ info.facing == android.hardware.Camera.CameraInfo.CAMERA_FACING_FRONT, /* rotation= */ 0), /* rotation= */ getFrameOrientation(), frame.getTimestampNs()); events.onFrameCaptured(Camera1Session.this, modifiedFrame); modifiedFrame.release(); }); }
当接收到采集后的数据，会调用 events.onFrameCaptured 函数，后面的处理就会在 native 中了，会单独进行分析。
Camera2
Camera2 API 是 Android API-22 加入的，目的是为了支持更加复杂的相机使用场景，因此它的 API 使用也相较于 Camera1 复杂一些。
如果最上层使用 Camera2 进行 startCapture, 那么它的代码调用如下:
@TargetApi(21)public class Camera2Capturer extends CameraCapturer { ... @Override protected void createCameraSession(CameraSession.CreateSessionCallback createSessionCallback, CameraSession.Events events, Context applicationContext, SurfaceTextureHelper surfaceTextureHelper, String cameraName, int width, int height, int framerate) { Camera2Session.create(createSessionCallback, events, applicationContext, cameraManager, surfaceTextureHelper, cameraName, width, height, framerate); }}
这里与 Camera1 调用类似，具体 Camera2 使用也是在 CameraSeesion 中，代码如下:
class Camera2Session implements CameraSession { public static void create(CreateSessionCallback callback, Events events, Context applicationContext, CameraManager cameraManager, SurfaceTextureHelper surfaceTextureHelper, String cameraId, int width, int height,int framerate) { new Camera2Session(callback, events, applicationContext, cameraManager, surfaceTextureHelper,cameraId, width, height, framerate); } private Camera2Session(...) { start(); } private void start() { checkIsOnCameraThread(); Logging.d(TAG, "start"); findCaptureFormat(); openCamera(); }}
上面 start 主要是找到相机的采集格式，比如找到采集的 fps 范围，采集的分辨率等，还有采集的颜色格式（统一是 NV21）,最后是通过 openCamera 打开摄像头
@SuppressLint("MissingPermission") private void openCamera() { checkIsOnCameraThread(); Logging.d(TAG, "Opening camera " + cameraId); events.onCameraOpening(); try { cameraManager.openCamera(cameraId, new CameraStateCallback(), cameraThreadHandler); } catch (CameraAccessException e) { reportError("Failed to open camera: " + e); return; } }
通过 mCameraManager#openCamera 传入摄像头的 id 和 Camera 状态回调。调用之后，成功与失败就会执行到该接口中
public static abstract class StateCallback { public abstract void onOpened(@NonNull CameraDevice camera); public void onClosed(@NonNull CameraDevice camera); public abstract void onDisconnected(@NonNull CameraDevice camera); public abstract void onError(@NonNull CameraDevice camera, @ErrorCode int error);}
当打开成功就会执行到 #onOpened 函数中，我们看下具体打开成功后的操作
@Override public void onOpened(CameraDevice camera) { checkIsOnCameraThread(); Logging.d(TAG, "Camera opened."); cameraDevice = camera; surfaceTextureHelper.setTextureSize(captureFormat.width, captureFormat.height); surface = new Surface(surfaceTextureHelper.getSurfaceTexture()); try { camera.createCaptureSession( Arrays.asList(surface), new CaptureSessionCallback(), cameraThreadHandler); } catch (CameraAccessException e) { reportError("Failed to create capture session. " + e); return; } }
可以看到，在该函数中主要设置启动预览，用的是 SurfaceTexture 进行接收数据，当调用 camera.createCaptureSession 之后会将创建的状态回调给 CameraCaptureSession.StateCallback 的子类，也就是第二个参数 new CaptureSessionCallback(), 当创建成功之后，会执行 onConfigured 回调，最后会在该回调中进行设置帧率，和关联 surface 和设置采集的回调(OES)。有一点需要注意一下，采集的宽高不是直接设置给 CameraDevice 的，而是设置给 SurfaceTexture 的。
public void onConfigured(CameraCaptureSession session) { .... surfaceTextureHelper.startListening((VideoFrame frame) -> { ... //将采集到的相机 OES 纹理回调出去 events.onFrameCaptured(Camera2Session.this, modifiedFrame); ... } ....}
这里之后，Camera1 和 Camera2 的处理流程是一样的了，下面会统一介绍。
到这里主要采集的工作已经完成了，我们总结下 Camera1和Camera2 的流程吧:
Camera1:
通过 Camera.open 实例化
通过 camera.setPreviewTexture 设置预览 SurfaceTexture , 主要是用来接收帧数据.
通过 camera.setParameters 设置相机预览的参数，比如帧率、分辨率等
通过 camera.setDisplayOrientation 设置预览的方向
通过 camera.startPreview/stopPreview/release 设置预览的生命周期
Camera2:
通过 getSystemService(Context.CAMERA_SERVICE) 创建相机管理类
通过 mCameraManager.openCamera 创建 CameraDevice ，并设置创建的状态回调
通过 CameraDevice.StateCallback#onOpened 接收创建成功的回调，通过 camera.createCaptureSession 开启预览的 session,并设置 create 的回调。
通过 CameraCaptureSession.StateCallback#onConfigured 来接收上一步设置的session 状态回调，最后是通过 session.setRepeatingRequest 来设置采集的数据格式
通过 cameraCaptureSession.stop 和 cameraDevice.close 来停止 Camera2 的预览
相机数据 native 处理
上一小节我们分析到了 events.onFrameCaptured(Camera2Session.this, modifiedFrame); 该回调会执行到
CameraCapturer#onFrameCaptured 函数中，最后调用 capturerObserver.onFrameCaptured(frame); 会执行到 VideoSource#onFrameCaptured 函数，如下代码所示:
//CameraCapturer.java @Override public void onFrameCaptured(CameraSession session, VideoFrame frame) { checkIsOnCameraThread(); synchronized (stateLock) { ... capturerObserver.onFrameCaptured(frame); } }
//VideoSource.java @Override public void onFrameCaptured(VideoFrame frame) { final VideoProcessor.FrameAdaptationParameters parameters = nativeAndroidVideoTrackSource.adaptFrame(frame); synchronized (videoProcessorLock) { if (videoProcessor != null) { videoProcessor.onFrameCaptured(frame, parameters); return; } } VideoFrame adaptedFrame = VideoProcessor.applyFrameAdaptationParameters(frame, parameters); if (adaptedFrame != null) { nativeAndroidVideoTrackSource.onFrameCaptured(adaptedFrame); adaptedFrame.release(); } }
//NativeAndroidVideoTrackSource.java private static native void nativeOnFrameCaptured( long nativeAndroidVideoTrackSource, int rotation, long timestampNs, VideoFrame.Buffer buffer);
到这里，就会将采集到的数据 VideoFrame 包装类，传递到 NativeAndroidVideoTrackSource_jni.h 代码中, 接着会把 nativeAndroidVideoTrackSource 指针地址转为 Native 端的 AndroidVideoTrackSource class,再调用内部的 OnFrameCaptured 函数，详细代码如下:
JNI_GENERATOR_EXPORT void Java_org_webrtc_NativeAndroidVideoTrackSource_nativeOnFrameCaptured( JNIEnv* env, jclass jcaller, jlong nativeAndroidVideoTrackSource, jint rotation, jlong timestampNs, jobject buffer) { AndroidVideoTrackSource* native = reinterpret_cast<AndroidVideoTrackSource*>(nativeAndroidVideoTrackSource); CHECK_NATIVE_PTR(env, jcaller, native, "OnFrameCaptured"); return native->OnFrameCaptured(env, rotation, timestampNs, base::android::JavaParamRef<jobject>(env, buffer));}
当执行到内部的 OnFrameCaptured 函数，代码如下:
void AndroidVideoTrackSource::OnFrameCaptured( JNIEnv* env, jint j_rotation, jlong j_timestamp_ns, const JavaRef<jobject>& j_video_frame_buffer) { rtc::scoped_refptr<VideoFrameBuffer> buffer = AndroidVideoBuffer::Create(env, j_video_frame_buffer); //转为 c++ 枚举 const VideoRotation rotation = jintToVideoRotation(j_rotation); // AdaptedVideoTrackSource handles applying rotation for I420 frames. //这里主要是处理 I420 数据的旋转 if (apply_rotation() && rotation != kVideoRotation_0) buffer = buffer->ToI420(); //调用当前的 OnFrame 函数 OnFrame(VideoFrame::Builder() .set_video_frame_buffer(buffer) .set_rotation(rotation) .set_timestamp_us(j_timestamp_ns / rtc::kNumNanosecsPerMicrosec) .build());}
调用 OnFrame 后的代码
void AdaptedVideoTrackSource::OnFrame(const webrtc::VideoFrame& frame) { rtc::scoped_refptr<webrtc::VideoFrameBuffer> buffer( frame.video_frame_buffer()); if (apply_rotation() && frame.rotation() != webrtc::kVideoRotation_0 && buffer->type() == webrtc::VideoFrameBuffer::Type::kI420) { /* Apply pending rotation. */ webrtc::VideoFrame rotated_frame(frame); //内部调用 libyuv 进行处理旋转 rotated_frame.set_video_frame_buffer( webrtc::I420Buffer::Rotate(*buffer->GetI420(), frame.rotation())); rotated_frame.set_rotation(webrtc::kVideoRotation_0); broadcaster_.OnFrame(rotated_frame); } else { broadcaster_.OnFrame(frame); }}

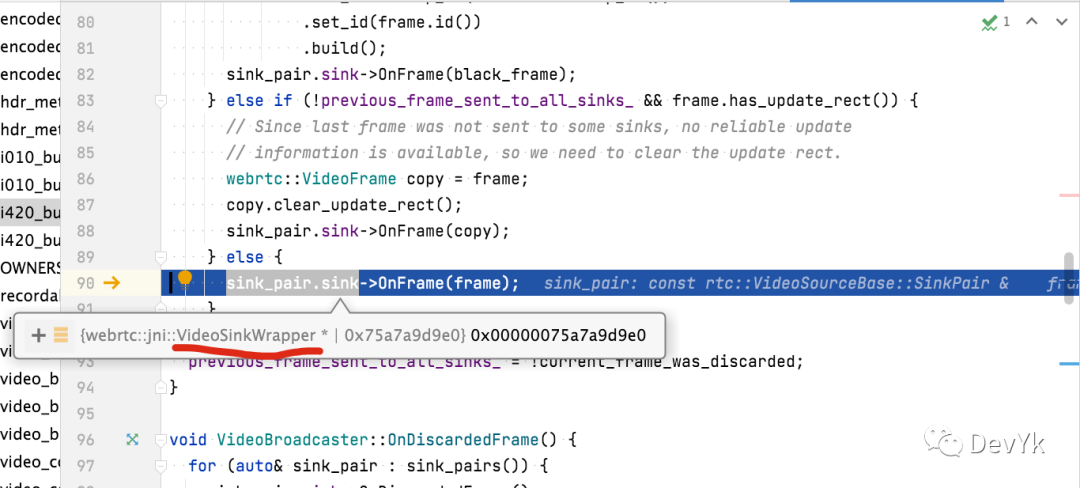

因为我们这里是 OES 纹理，并且也不会处理旋转，所以直接走 else ,VideoBroadcaster#OnFrame 函数，在这里会遍历 std::vector，然后调用对应 sink 的 OnFrame 进行处理
void VideoBroadcaster::OnFrame(const webrtc::VideoFrame& frame) { rtc::CritScope cs(&sinks_and_wants_lock_); bool current_frame_was_discarded = false; for (auto& sink_pair : sink_pairs()) { ... if (sink_pair.wants.black_frames) { webrtc::VideoFrame black_frame = webrtc::VideoFrame::Builder() .set_video_frame_buffer( GetBlackFrameBuffer(frame.width(), frame.height())) .set_rotation(frame.rotation()) .set_timestamp_us(frame.timestamp_us()) .set_id(frame.id()) .build(); sink_pair.sink->OnFrame(black_frame); } else if (!previous_frame_sent_to_all_sinks_ && frame.has_update_rect()) { webrtc::VideoFrame copy = frame; copy.clear_update_rect(); sink_pair.sink->OnFrame(copy); } else { sink_pair.sink->OnFrame(frame); } }}

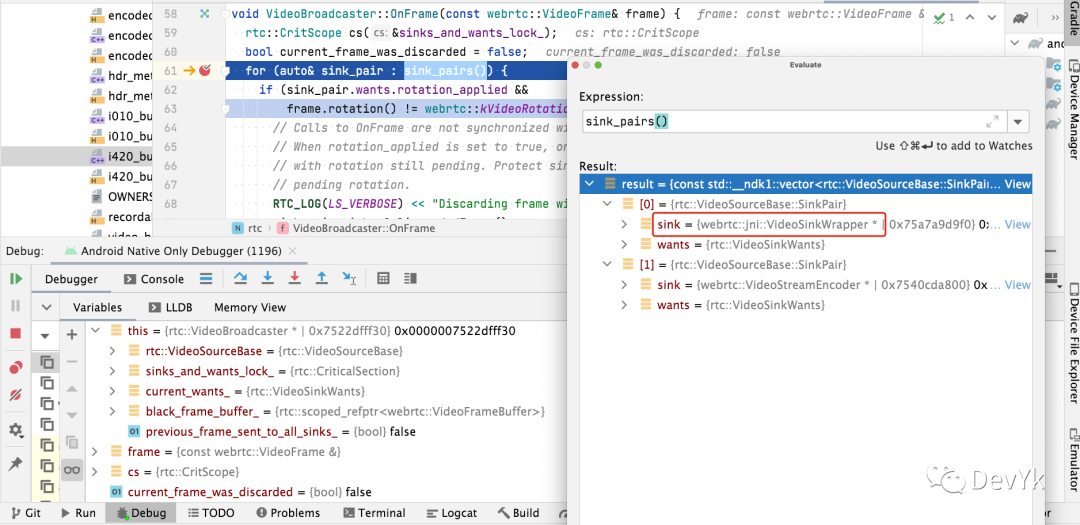

通过 debug 我们可以知道，内部有 2 个 sink,一个是 VideoSinkWrapper 另一个是 VideoStreamEncoder
该篇不会涉及编码相关介绍，所以先忽略这个指针吧
我们跟进 VideoSinkWrapper#OnFrame 去看看
#video_sink.ccvoid VideoSinkWrapper::OnFrame(const VideoFrame& frame) { JNIEnv* jni = AttachCurrentThreadIfNeeded(); //1. 主要将 Native 中的 VideoFrame 实例化为 Java 端的 VideoFrame ScopedJavaLocalRef<jobject> j_frame = NativeToJavaVideoFrame(jni, frame); //2. Java_VideoSink_onFrame(jni, j_sink_, j_frame); //3. ReleaseJavaVideoFrame(jni, j_frame);}
我们直接看第二步吧，这一步其实就是把 VideoFrame 通过 JNIEnv#CallVoidMethod 回调给 Java 端,代码如下
static void Java_VideoSink_onFrame(JNIEnv* env, const base::android::JavaRef<jobject>& obj, const base::android::JavaRef<jobject>& frame) { //拿到 "org/webrtc/VideoSink" Java的 claszz jclass clazz = org_webrtc_VideoSink_clazz(env); CHECK_CLAZZ(env, obj.obj(), org_webrtc_VideoSink_clazz(env)); jni_generator::JniJavaCallContextChecked call_context; call_context.Init< base::android::MethodID::TYPE_INSTANCE>( env, clazz, "onFrame", "(Lorg/webrtc/VideoFrame;)V", &g_org_webrtc_VideoSink_onFrame); env->CallVoidMethod(obj.obj(), call_context.base.method_id, frame.obj());}
看到 CallVoidMethod 是不是感觉特亲切了，它的第一个参数就是回调给 java 具体的对象，第二个参数就是回调给对象中的具体函数，第三个是传参的具体数据类型。
void CallVoidMethod(jobject obj, jmethodID methodID, ...)
第一个参数 obj 我们预览的时候再进行说明，第二个参数可以通过上面的代码得知，它是 onFrame 函数，参数签名为 "(Lorg/webrtc/VideoFrame;)V" ，后面传递的参数就是 VideoFrame。
到这里 jni 处理采集到的相机数据就处理完了，其实采集 java -> jni -> java 中间部分就通过 libyuv处理了下 I420 的旋转，如果不处理旋转的话，就直接再回调给 java 即可。
相机数据预览
上一小节我们留了一个问题，就是 env->CallVoidMethod(obj.obj(),
call_context.base.method_id, frame.obj()); 的第一个参数这个 obj 具体是哪个类的，我们先来到 CallActivity.java 的 onConnectedToRoomInternal 函数这个函数的回调就是代表 WebSocket 连接成功并且进入到了视频通话房间中。我们具体看下该函数的实现:
//CallActivity.javaprivate final ProxyVideoSink remoteProxyRenderer = new ProxyVideoSink();private final ProxyVideoSink localProxyVideoSink = new ProxyVideoSink();private final List<VideoSink> remoteSinks = new ArrayList<>();remoteSinks.add(remoteProxyRenderer);private static class ProxyVideoSink implements VideoSink { private VideoSink target; @Override synchronized public void onFrame(VideoFrame frame) { if (target == null) { Logging.d(TAG, "Dropping frame in proxy because target is null."); return; } //本地纹理 target.onFrame(frame); } synchronized public void setTarget(VideoSink target) { this.target = target; } }private void onConnectedToRoomInternal(final SignalingParameters params) { final long delta = System.currentTimeMillis() - callStartedTimeMs; signalingParameters = params; logAndToast("Creating peer connection, delay=" + delta + "ms"); VideoCapturer videoCapturer = null; if (peerConnectionParameters.videoCallEnabled) { //第一步 videoCapturer = createVideoCapturer(); } //第二步 peerConnectionClient.createPeerConnection( localProxyVideoSink, remoteSinks, videoCapturer, signalingParameters); ... }
P2P 建联媒体协商，这里就不再说明了，因为不是该篇的内容。我们先看第一步，可以发现 createVideoCapturer 返回值就是 VideoCapturer 相机采集的基类，跟第一小节的 VideoCapturer 给对应上了，接着往下看，这里会调用 PeerConnectionClient#createPeerConnection 函数，会把本地的 VideoSink和远端的 VideoSink 给传递过去，具体代码如下:
//PeerConnectionClient.java public void createPeerConnection(final VideoSink localRender, final List<VideoSink> remoteSinks, final VideoCapturer videoCapturer, final SignalingParameters signalingParameters) { ... this.localRender = localRender; this.remoteSinks = remoteSinks; this.videoCapturer = videoCapturer; executor.execute(() -> { try { ... createPeerConnectionInternal(); ... } catch (Exception e) { reportError("Failed to create peer connection: " + e.getMessage()); throw e; } }); ... }
我们只分析关键位置，继续执行到 createPeerConnectionInternal 函数内部中
//PeerConnectionClient.java private void createPeerConnectionInternal() { ... if (isVideoCallEnabled()) { peerConnection.addTrack(createVideoTrack(videoCapturer), mediaStreamLabels); ... } ... }
已经快接近真像了，再坚持一下. 我们先看一下 createVideoTrack 具体实现，代码如下:
//PeerConnectionClient.java @Nullable private VideoTrack createVideoTrack(VideoCapturer capturer) { //第一步 surfaceTextureHelper = SurfaceTextureHelper.create("CaptureThread", rootEglBase.getEglBaseContext()); videoSource = factory.createVideoSource(capturer.isScreencast()); //第二步 capturer.initialize(surfaceTextureHelper, appContext, videoSource.getCapturerObserver()); capturer.startCapture(videoWidth, videoHeight, videoFps); localVideoTrack = factory.createVideoTrack(VIDEO_TRACK_ID, videoSource); localVideoTrack.setEnabled(renderVideo); //第三步 localVideoTrack.addSink(localRender); return localVideoTrack; }
这个函数代码比较核心，我们分为 3 个步骤进行分析
先来看第一步，首先是通过 SurfaceTextureHelper.create 创建一个 SurfaceTextureHelper 。在第一小节我们已经发现它的影子了，当时没有介绍它。就是等这一刻来介绍。
当调用 create 的时候，内部会进行实例化该对象，最终会执行到构造函数，我们看下具体实现，代码如下:
private SurfaceTextureHelper(Context sharedContext, Handler handler, boolean alignTimestamps, YuvConverter yuvConverter, FrameRefMonitor frameRefMonitor) { //判断线程 if (handler.getLooper().getThread() != Thread.currentThread()) { ... } ... //在 CaptureThread 线程中创建 EGL 环境 eglBase = EglBase.create(sharedContext, EglBase.CONFIG_PIXEL_BUFFER); try { eglBase.createDummyPbufferSurface(); eglBase.makeCurrent(); } catch (RuntimeException e) { eglBase.release(); handler.getLooper().quit(); throw e; } //OES 纹理id 生成的核心代码 oesTextureId = GlUtil.generateTexture(GLES11Ext.GL_TEXTURE_EXTERNAL_OES); //创建 SurfaceTexture 对象，传入纹理 id surfaceTexture = new SurfaceTexture(oesTextureId); //设置渲染的回调，调用 updateTexImage 执行 setOnFrameAvailableListener(surfaceTexture, (SurfaceTexture st) -> { hasPendingTexture = true; //相机机数据可用时就会进行回调，然后就将采集到数据回调给 设置 SurfaceTextureHelper#startListening 处 tryDeliverTextureFrame(); }, handler); } @TargetApi(21) private static void setOnFrameAvailableListener(SurfaceTexture surfaceTexture, SurfaceTexture.OnFrameAvailableListener listener, Handler handler) { if (Build.VERSION.SDK_INT >= Build.VERSION_CODES.LOLLIPOP) { surfaceTexture.setOnFrameAvailableListener(listener, handler); } else { surfaceTexture.setOnFrameAvailableListener(listener); } }
总结一下上面的代码作用，首先是创建 EGL 环境，然后通过 GL ES 创建一个 OES ID 纹理，将这个纹理传递给创建好的 SurfaceTexture 对象，最后是设置采集到的帧回调，如果有数据就会回调给如下代码:
surfaceTextureHelper.startListening((VideoFrame frame) -> { ... events.onFrameCaptured(Camera1Session.this, modifiedFrame); ... }
该处代码也与上一小节给对应上了。
我们继续看 createVideoTrack 代码的第二部分:
首先调用 VideoCapturer#initialize 初始化函数，其次是调用 VideoCapturer#startCapture 开始采集的函数，该处也与上一小节给对应上了。
我们来看 createVideoTrack 代码的第三部分:
我们传入了 本地预览的 VideoSink
localVideoTrack.addSink(localRender);
继续跟一下 addSink,
//VideoTrack.java public void addSink(VideoSink sink) { ... if (!sinks.containsKey(sink)) { //1. final long nativeSink = nativeWrapSink(sink); sinks.put(sink, nativeSink); //2. nativeAddSink(getNativeMediaStreamTrack(), nativeSink); } }
第一步是一个 native 函数，它的实现在 VideoTrack_jni.h 处，我们跟一下代码
JNI_GENERATOR_EXPORT jlong Java_org_webrtc_VideoTrack_nativeWrapSink( JNIEnv* env, jclass jcaller, jobject sink) { return JNI_VideoTrack_WrapSink(env, base::android::JavaParamRef<jobject>(env, sink));}
继续跟
//video_track.ccstatic jlong JNI_VideoTrack_WrapSink(JNIEnv* jni, const JavaParamRef<jobject>& sink) { return jlongFromPointer(new VideoSinkWrapper(jni, sink));}
咦，我们发现上一小节的相机数据 native 处理好像也用到了 VideoSinkWrapper 类，我们继续看一下这个实例化对象做了什么
通过上图标注 1 处，我们发现实例化该对象只是赋值了从 java 端传递过来的 ProxyVideoSink 。该 sink 就是接收采集到渲染的数据。
第二处就是执行在 ProxyVideoSink 中的 onFrame 函数，将 VideoFrame 给回调给 java 。所以这整个采集流程到渲染起始处都已经结合起来了，后面具体的渲染就是 SurfaceViewRenderer 了，通过 OpenGL ES 来渲染。就不详细来分析了。
实战 Demo
我把相机采集的代码从 WebRTC 中抽出来了，感兴趣的可以 clone 下来看看。
地址: https://github.com/yangkun19921001/WebRTCSample
总结
该篇文章详细的分析了 Camera1/2 的整个采集流程，有条件的建议 debug webrtc 源码来看。如果大家不会在 MACOS 下 debug webrtc 我后续可以出一篇如何在 MACOS 下搭建 webrtc 调试环境。
参考
《WebRTC Native 开发实战》
