有粉丝向我提问说：“人人都说IE考试含金量很高，又很难，到底难在哪里？”
其实这个和工龄关系不太大的，不论你是萌新还是老油条，没咋接触过厂商认证的人，其实都不太清楚……
要了解考试难度，首先要了解CCIE/HCIE认证，它到底考什么。
所以，老杨觉得这个问题可以好好解答一下，今天就和你聊聊IE考试的重点之一，MPLS VPN。
既然是重点，拿它在现实网络中有实际的用途？
这些技术能实际的落地吗？
能提高自己在求职中的逼格吗？
这都是很多人会有的疑惑，只有理论没啥用，得有价值才行啊。所以，我就围绕这几个疑惑，给你理清思路。

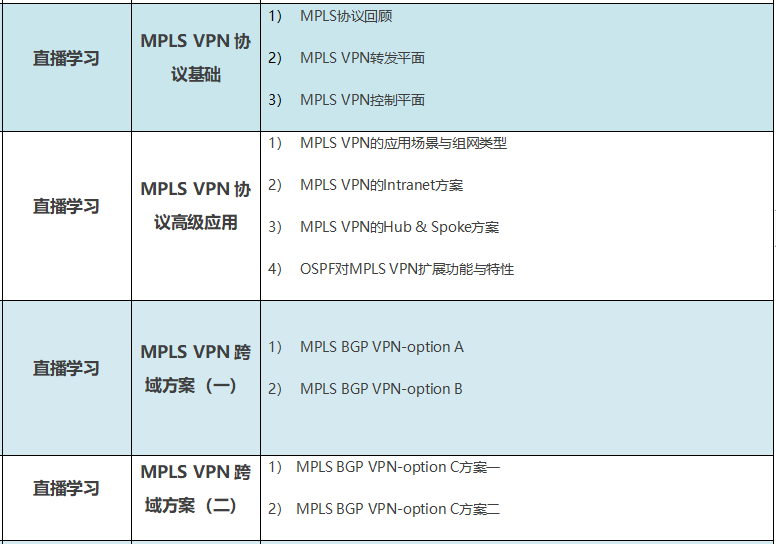

文章开头，我截选一部分课表，你就能看到MPLS VPN学习的大概内容。
如果想要系统学习，了解高级技术，也欢迎添加老杨微信，备注“考证”，咨询学习详情。
加我好友 备注“考证” 获得1v1咨询
01
到底啥是MPLS VPN？
MPLS VPN这个技术在2002年已经开始在部署，但这个技术经过几十年的沉淀，使这个技术落地和可维护性形成了一套方式。
MPLS VPN实际上可以分为MPLS 和VPN技术，MPLS VPN指的是多协议标签交换技术，VPN相对路由层面进行隔离，MPLS VPN可以理解为，通过路由隔离的多协议标签交换技术。
可能还有粉丝不懂，我再展开细说一下：
VPN（Virtual Private Network，虚拟专用网）指的是在一个公共网络中实现私人网路的互联。
比如，A公司在北京和上海都有分部，现在要把北京和上海的网络连接成一个网络，这应该怎么办？
这时，就可以使用这种技术了。
VPN给用户提供的服务是实现了私网的数据包在公网上的传递，并且让用户没有感知。
而MPLS VPN，就是VPN实现技术的一种，采用MPLS协议实现了VPN的转发。
MPLS-VPN是基于宽带IP网络，采用MPLS(多协议标记交换)技术，在公共IP网络上构建企业IP专网，实现数据、语音、图像多业务宽带连接，并结合差别服务、流量工程等相关技术，为用户提供高质量的服务。
一般适用于国内外组网需求的集团用户、跨国型企业、驻华外资企业机构和办事处等。
尤其适用于商务活动频繁，数据通信量大，对网络依靠程度较高，分支机构多的企事业单位，如零售业、贸易行业、制造业、政府分支机构、金融保险、新闻机构等。
MPLS VPN典型的应用如下所示：

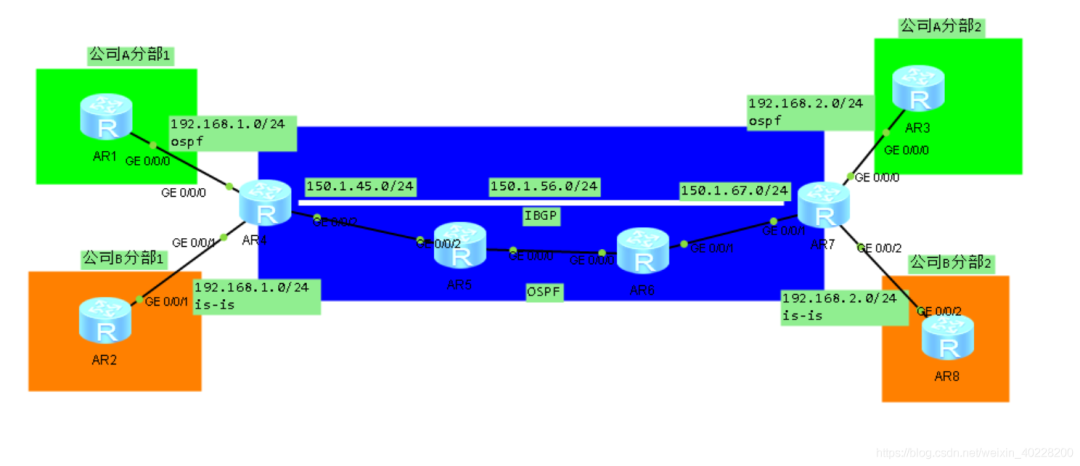

在上图中，蓝色部分为公网，橙色部分和绿色部分是两个不同的公司的两个不同的部门，现在MPLS VPN的作用就是实现公司部门之间的通信。
MPLS VPN的实现，首先要基于MPLS协议，因此，该图中蓝色区域内的所有路由器，都必须支持MPLS协议。
此外，由于MPLS VPN最终的实现效果是公司私网之间互通，因此就在公司两个分部之间必须传递路由信息，因此，采取什么样的协议来为公司两边传递路由呢？就是BPG协议。
因此，MPLS VPN还要基于BGP协议的实现。
最后，上述两项协议，都依托于底层路由的互通，因此运行上述实例还必须实现公网底层路由信息的传递。
02
使用MPLS VPN
能达到什么效果？
使用MPLS VPN，能在一套的物理硬件的前提下，按照不同的业务将路由表隔开，每个业务网的路由表都独立运行。
这里就不得和你讲讲MPLS VPN的整个原理。
我们知道，VPN实现的本质，其实就是实现公网内私网数据包的转发。
而要实现该过程，就必须采用全新的转发方式，这就是基于标签的转发。

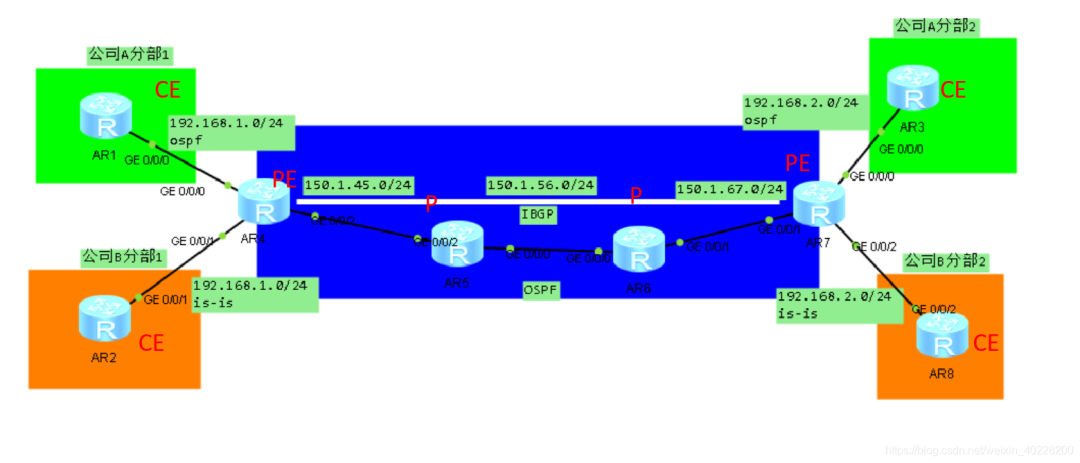

在MPLS VPN架构中，各路由器可以简单的分成以下不同的角色：
PE：即与用户端之间相连的公网路由器
CE：即与PE直接相连的私网（公司内部）路由器
P：即其他非PE设备的公网路由器
上述设备的分类如下所示：
MPLS VPN是如何传递路由的呢？
简单来说，在PE设备上运行了BGP协议，而BGP协议本身就是一个良好的传递路由信息的协议。
使用BGP协议，就可以实现将VPN实例上的路由，传递到另一端的PE设备上。然后PE设备又分别和CE设备建立了链接传递路由信息，这样就实现了路由的传递。
此外，为了明确路由信息的接受方，MPLS VPN还定义了RD和RT的概念。RD表明了路由的发送方，而RT表明了路由的接收方。
对于一个VPN传递的每一条路由，都有以上两种属性，所有的VPN实例都会有不同的RD值；
而一个VPN实例根据RT明确该路由信息自己是否应该接受，根据RD明确该路由的发送方，即明确该IP所对应数据包应该发放哪个VPN实例。
那么，MPLS VPN是如何实现公网和丝网相连的呢？
简单来说，在PE设备上，运行了VPN实例，而一旦在一个路由器设备的某些个接口上绑定了VPN，则路由器就会把该接口从路由器自身中剥离开来，相当于在路由器内部运行了一个虚拟的路由器。
属于该VPN实例的接口和路由器本身。这两个路由器，都有各自的路由协议，有各自的路由转发表。这样一来，就实现了公网和私网的相连。
基于此，我觉得MPLS VPN可以分为四步走：
第一步：地址规划
第二步：IGP路由规划
第三步：BGP设计规划
第四步：后期网络维护
接下来，我会和你说清楚，每个步骤你需要掌握的重点：

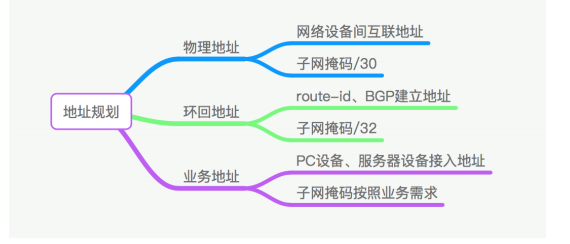

Step1 地址规划
注意，三种地址之间规划不要重复，因为存在的目的各不一样。
你需要掌握的知识点：掌握物理地址、环回地址、业务地址的区别。

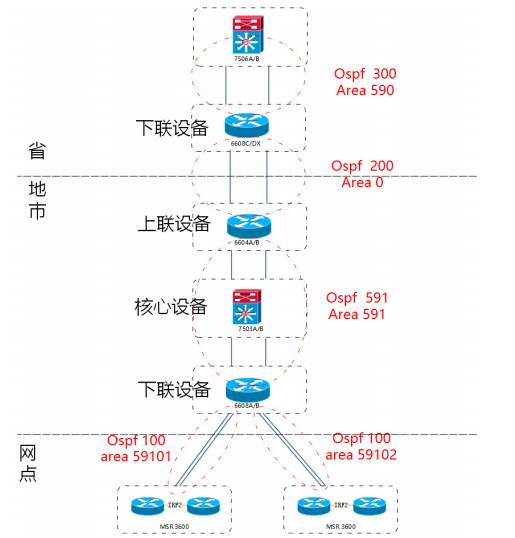

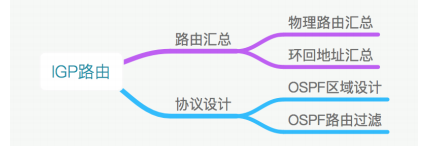

Step2 IGP路由规划
网点：网点设计为了减少LSA防洪，所以使用多区域分割
地市：地市下联设备ospf 100重分布至ospf 591进行路由过滤，将网点环回口地址（/32地址）发布至地市；
地市下联设备指向地市上联设备静态路由重分布至ospf 100；
IGP层面要保证，网点环回地址到地市上联设备环回地址建立BPG邻居可达。
你需要掌握的知识点：OSPF设计需要考虑到LSA防洪造成的SPF算法计算问题。
（1）设备数量多情况，我们要设计多个area区域。
（2）在环境复杂的环境中进行ospf汇总和过滤，可以考虑ospf多进程重分布进行过滤。
Step3 BGP规划

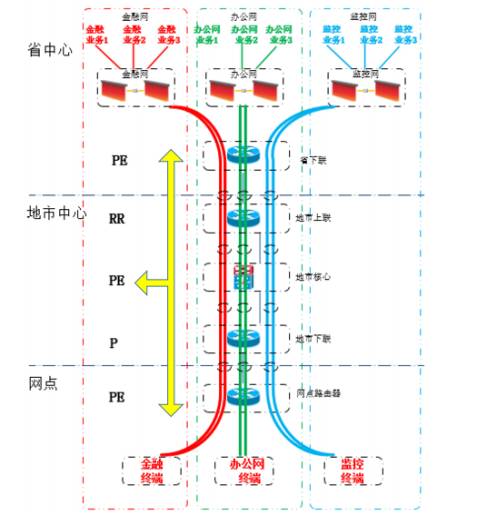

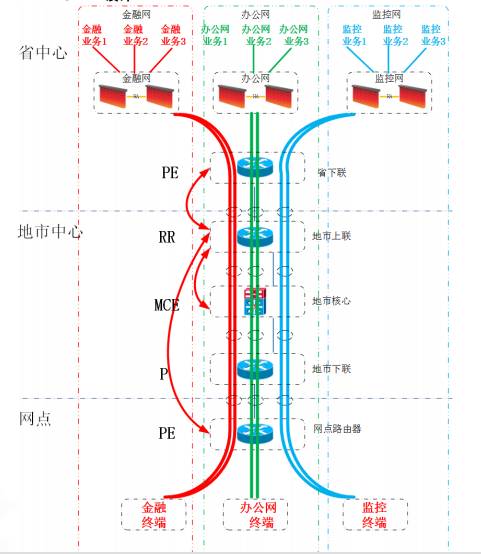

BGP VPNV4规划要确定角色作用，PE作为流量的出口，P设备作为管道中的一部分，RR设备路由反射至邻居。
你需要掌握知识点：MPLS VPN规划，要知道每个角色所启的作用。
（1）PE设备处于VPN管道中的出口位置，能够决定打通管道的设备，以及出口流量的方向。
（2）P设备VPN管道，无法识别数据中的结构。
（3）RR设备与BGP中的RR角色一样，反射BGP VPNV4的路由至邻居。
最后，补充一下MPLS VPN中路由经历几个过程：
路由对应的虚拟路由表，打上对应的RD和RT标记，其中RT值（community）。
对端的PE接收到有RT值的标记，加入对应的虚拟路由表。
