晚上好，我是老杨。
今天想就着一个案例和你们聊一聊，换换口味。

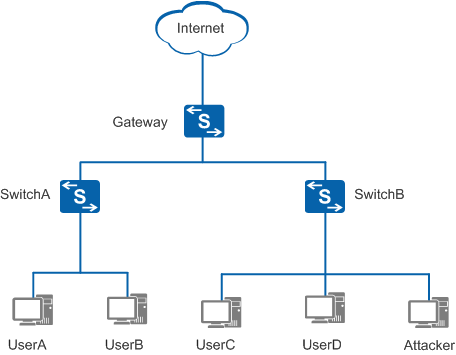

从下面这张图，你可以看到，局域网中用户通过SwitchA和SwitchB接入连接到Gateway访问Internet。
当网络中出现过多的ARP报文时，会导致网关设备CPU负载加重，影响设备正常处理用户的其它业务。
另一方面，网络中过多的ARP报文会占用大量的网络带宽，引起网络堵塞，从而影响整个网络通信的正常运行。
我们来进行一个问题现象的描述：
1. 网络设备CPU占有率较高，正常用户不能学习ARP甚至无法2. 上网。
3. Ping不通。
4. 网络设备不能管理。
你接下来，会怎么处理这个网络？
这就是老杨今天想和你聊的问题，分享一下遇到ARP泛洪攻击，网络工程师标准的处理方式。
今日文章阅读福利：《 网络设计解决方案 》高清电子版
添加老杨微信，发送暗号“方案”，前15名粉丝即可获取本份精选资源。
当然，添加老杨也可以进入全国网工交流群，和萌新大佬一起交流，获取最新的行业情报和技术干货，只要你想，就能满足你。
前15名粉丝 获取网工必备提升

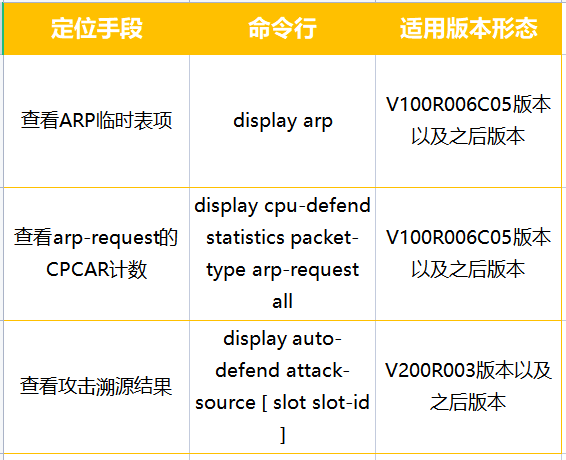

01故障定位的小小思路

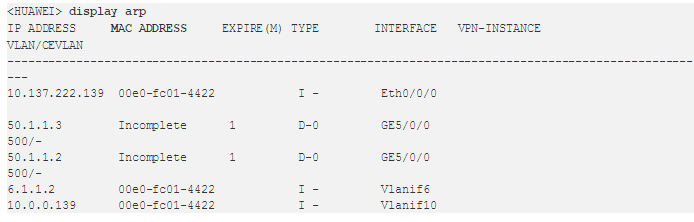

1. 执行命令display arp查看受影响用户的ARP是否学习不到。
如果MAC ADDRESS字段显示为Incomplete，表示有ARP学习不到，有可能设备遭受ARP攻击。
2. 由于有未学习到的ARP表项，执行命令display cpu-defend statistics packet-type arp-request all查看上送CPU的ARP-Request报文统计信息。
以此判断设备是否遭受攻击，下述回显发现4号单板上存在大量ARP-Request报文丢包。
说明：
该命令可以查看多次，比如1秒执行一次，查看多次执行的结果。
如上显示，如果Drop(Packets)计数增加很快，比如1秒钟Drop上百个，这说明设备正在遭受ARP攻击，上送的ARP报文已经超过了设备配置的CPCAR范围，攻击ARP报文可能已经挤掉了正常ARP报文，则部分ARP可能学习不到。
3. 确认攻击源，通过攻击溯源功能识别攻击源。
首先，在系统视图下配置防攻击策略：
[HUAWEI] cpu-defend policy policy1[HUAWEI-cpu-defend-policy-policy1] auto-defend enable[HUAWEI-cpu-defend-policy-policy1] auto-defend attack-packet sample 5[HUAWEI-cpu-defend-policy-policy1] auto-defend threshold 30 ???[HUAWEI-cpu-defend-policy-policy1] undo auto-defend trace-type source-portvlan? ?//
auto-defend enable后，缺省情况下溯源类型为source-mac、source-ip和source-portvlan，source-portvlan粒度太大，所以去使能source-port vlan
[HUAWEI-cpu-defend-policy-policy1]undo auto-defend protocol dhcp icmp igmp tcp telnet ttl- expired udp// auto-defend enable后，缺省情况下攻击溯源的协议类比较多，这里只保留arp报文攻击溯源，如果有其它协议也需要攻击溯源，则不要undo掉。
接下来，应用防攻击策略policy1。
最后，通过命令display auto-defend attack-source slot 4查看攻击源的MAC地址。
说明：识别的MAC中可能包含网关的MAC地址或互连网络设备的MAC，需要注意剔除。
通过上述的整体思路，我们终于能判断出来，问题根因就是以下两点：
1.由于终端中毒频繁发送大量ARP报文。
2.下挂网络成环产生大量的ARP报文。
怎么解决这俩毛病，我们接着往下看。
02ARP泛洪攻击的处理步骤
1. 在接口下配置ARP表项限制。
设备支持接口下的ARP表项限制，如果接口已经学习到的ARP表项数目超过限制值，系统不再学习新的ARP表项，但不会清除已经学习到的ARP表项，会提示用户删除超出的ARP表项。
配置命令如下：
<HUAWEI> system-view[HUAWEI] interface gigabitethernet 1/0/1[HUAWEI-GigabitEthernet1/0/1] arp-limit vlan 10 maximum 20
2. 配置针对源IP地址的ARP报文速率抑制的功能。
在一段时间内，如果设备收到某一源IP地址的ARP报文数目超过设定阈值，则不处理超出阈值部分的ARP请求报文。
<HUAWEI> system-view[HUAWEI] arp speed-limit source-ip 10.0.0.1 maximum 50
说明：缺省情况下，对ARP报文进行时间戳抑制的抑制速率为5pps，即每秒处理5个ARP报文。
3. 根据排查出的攻击源MAC配置黑名单过滤掉攻击源发出的ARP报文。
[HUAWEI] acl 4444[HUAWEI-acl-L2-4444] rule permit l2-protocol arp source-mac 0-0-1 vlan-id 3[HUAWEI-acl-L2-4444] quit[HUAWEI] cpu-defend policy policy1[HUAWEI-cpu-defend-policy-policy1] blacklist 1 acl 4444[HUAWEI-cpu-defend-policy-policy1] quit
接下来应用防攻击策略policy1。
4. 如果上述配置无法解决，比如源MAC变化或源IP变化的ARP攻击源来自某台接入设备下挂用户，在接入侧交换机上配置流策略限速，不让该接入侧设备下的用户影响整个网络。
[HUAWEI] acl 4445[HUAWEI-acl-L2-4445] rule permit l2-protocol arp[HUAWEI-acl-L2-4445] quit[HUAWEI] traffic classifier policy1[HUAWEI-classifier-policy1] if-match acl 4445[HUAWEI-classifier-policy1] quit[HUAWEI] traffic behavior policy1[HUAWEI-behavior-policy1] car cir 32[HUAWEI] traffic policy policy1[HUAWEI-trafficpolicy-policy1] classifier policy1 behavior policy1[HUAWEI] interface GigabitEthernet 1/0/1[HUAWEI-GigabitEthernet1/0/1] traffic-policy policy1 inbound
以上，就是今天所有内容的分享，欢迎转发给同行分享、讨论，也欢迎你在留言区留下你的见解和看法，一起互动下
■ 文章来源：本文素材整理参考自《交换机在江湖》，由网络工程师俱乐部汇总，转载请注明出处，侵删。
