在现实网络中，经常会遇到需要跨VLAN相互访问的情况。
很多网工通常会选择一些方法，来实现不同VLAN间主机的相互访问，例如单臂路由。
但是，单臂路由技术中由于存在一些局限性，比如带宽、转发效率等，使得这项技术应用较少。
三层交换机在原有二层交换机的基础之上增加了路由功能，同时由于数据没有像单臂路由那样经过物理线路进行路由，很好地解决了带宽瓶颈的问题，为网络设计提供了一个灵活的解决方案。
今天这篇文章，我们会来盘点一下实现VLAN间路由的几种方法，希望可以帮到你。
今日文章阅读福利：《TCP-IP路由技术(第1卷)(第2版)》
需要深入学习路由技术的粉丝小友，可以添加老杨为好友，备注“路由技术”，前20名粉丝送出该经典网工书籍资源。
前30名粉丝 免费获得资源
01

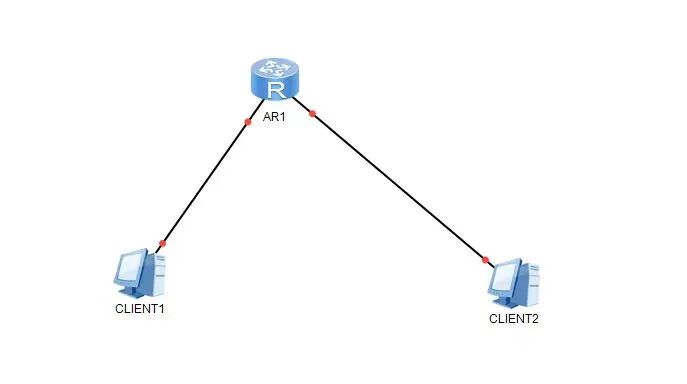

给VLAN分配路由器的物理连接
第一步，PC设置IP地址和网关
192.168.2.2/24 网关是192.168.2.1
192.168.3.2/24 网关是192.168.3.1
第二步，交换机创建VLAN，划分VLAN
[sw]vlan batch 2 3[sw]int e0/0/1[sw-Ethernet0/0/1]port lin ac[sw-Ethernet0/0/1]port def vlan 2[sw-Ethernet0/0/1]int e0/0/2[sw-Ethernet0/0/2]port lin ac[sw-Ethernet0/0/2]port def vlan 2[sw-Ethernet0/0/2]int e0/0/3[sw-Ethernet0/0/3]port lin ac[sw-Ethernet0/0/3]port def vlan 3[sw-Ethernet0/0/3]int e0/0/4[sw-Ethernet0/0/4]port lin ac
[sw-Ethernet0/0/4]port def vlan 3
第三步，路由器配置接口地址
[R1]int g0/0/0[R1-GigabitEthernet0/0/0]ip add 192.168.2.1 24[R1-GigabitEthernet0/0/0]int g0/0/1[R1-GigabitEthernet0/0/1]ip add 192.168.3.1 24
02

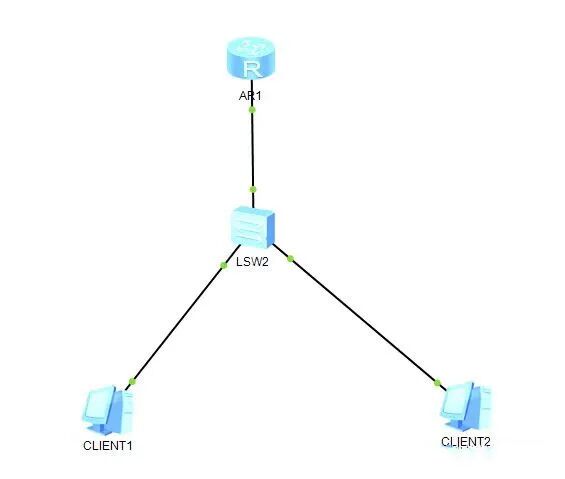

单臂路由
路由器子接口是VLAN网关
第一步，PC设置IP地址和网关
192.168.2.2/24 网关是192.168.2.1
192.168.3.2/24 网关是192.168.3.1
第二步，交换机创建VLAN，划分VLAN
[sw]vlan batch 2 3[sw-Ethernet0/0/1]int e0/0/2[sw-Ethernet0/0/2]port lin ac[sw-Ethernet0/0/2]port def vlan 2[sw-Ethernet0/0/2]int e0/0/3[sw-Ethernet0/0/3]port lin ac
[sw-Ethernet0/0/3]port def vlan 3
第三步，交换机连接路由器的端口设置为trunk模式
[sw]int e0/0/1[sw-Ethernet0/0/1]port lin tr
[sw-Ethernet0/0/1]port tr al vlan all
第四步，路由器配置子接口
[Huawei]int g0/0/0.20 这个编号是随意的[Huawei-GigabitEthernet0/0/0.20]dot1q termination vid 2 封装的VLAN，你为VLAN服务，就封装VLAN[Huawei-GigabitEthernet0/0/0.20]ip add 192.168.2.1 24 这个地址就是网关地址[Huawei-GigabitEthernet0/0/0.20]arp broadcast enable 允许ARP广播[Huawei-GigabitEthernet0/0/0.20]int g0/0/0.30[Huawei-GigabitEthernet0/0/0.30]d t v 3[Huawei-GigabitEthernet0/0/0.30]ip add 192.168.3.1 24
[Huawei-GigabitEthernet0/0/0.30]arp be
03
采用多层交换机实现
简单来说，你可以分三步走：
第一步，PC设置地址和网关
第二步，交换机创建VLAN，把端口加入VLAN
[Huawei]sys sw[sw]vlan b 2 3[sw]int g0/0/1[sw-GigabitEthernet0/0/1]port lin ac[sw-GigabitEthernet0/0/1]port def vlan 2[sw-GigabitEthernet0/0/1]int g0/0/2[sw-GigabitEthernet0/0/2]port lin ac[sw-GigabitEthernet0/0/2]port def vlan 3
第三步，在交换机上创建SVI接口（交换虚拟接口）有几个VLAN就创建几个，这个接口就是VLAN的网关地址。
[sw-GigabitEthernet0/0/2]int vlan 2[sw-Vlanif2]ip add 192.168.2.1 24[sw-Vlanif2]int vlan 3[sw-Vlanif3]ip add 192.168.3.1 24
接下来，以三层交换机为基础，模拟企业网络场景，来看下整个具体的实现过程。
公司有两个部门，销售部和客服部，分别规划使用VLAN 10 和VLAN 20。
其中销售部下有两台终端PC-1和PC-2，客服部下有一-台终端PC-3，所有终端都通过核心三层交换机S1相连。
现需要让该公司所有三台主机都能实现互相访问，网络管理员将通过配置三层交换机来实现。
01 实验拓扑

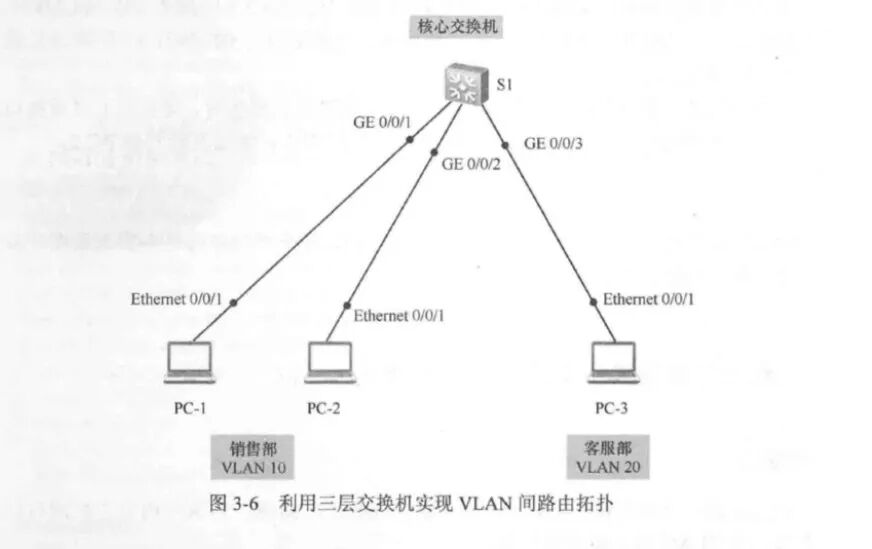

利用三层交换机实现VLAN间路由的拓扑如图3-6所示。
02 实验步骤
1. 基本配置

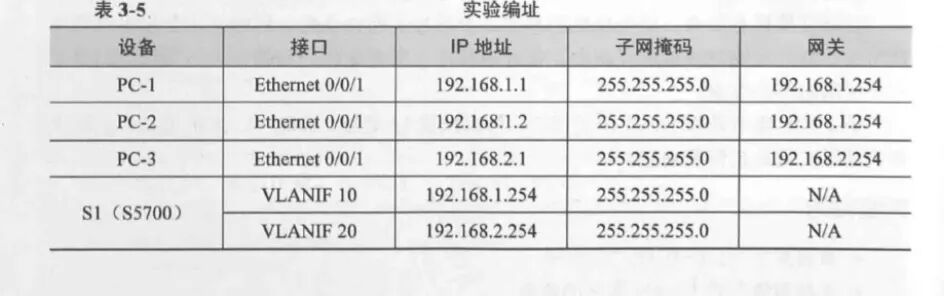

根据实验编址表在PC上进行相应的基本IP地址配置，三层交换机S1上暂先不做配置。

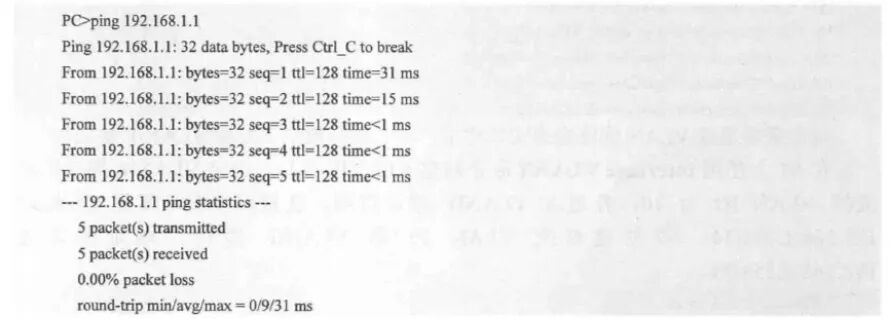

配置完成后，测试销售部两台终端PC-1与PC-2间的连通性。
可以观察到，通信正常。

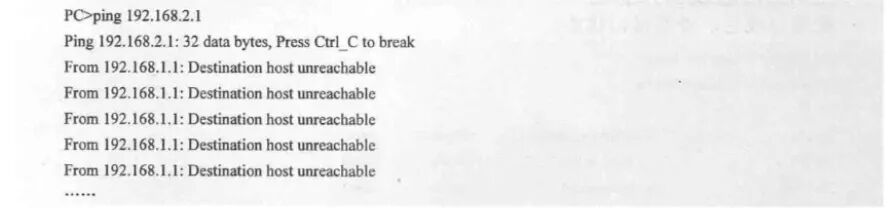

测试销售部PC-1与客服部PC-3间的连通性。
PC-1与PC-3间无法正常通信，下面简要分析主机PC-1.发出数据包，直至反馈目的无法到达的整个过程:
主机发出数据包前，将会查看数据包中的目的IP地址。
如果目的IP地址和本机IP地址在同-一个网段上，主机会直接发出一个ARP请求数据包来请求对方主机的MAC地址，封装数据包，继而发送该数据包。
但如果目的IP地址与本机IP地址不在同一个网段，那么主机也会发出一个ARP数据包请求网关的MAC地址，收到网关ARP回复后，继而封装数据包后发送。
所以，销售部主机PC-1在访问192.168.2.1 这个IP地址时发现这个目的IP地址与本机IP地址不在同一个IP 地址段上，PC-1 便会发出ARP数据包请求网关192.168.1.254的MAC地址。
但由于交换机没有做任何IP配置，因此没有设备应答该ARP请求，导致销售部主机PC-1无法正常封装数据包，因此无法与客服部PC-3正常通信。
2. 配置三层交换机实现VLAN间通信

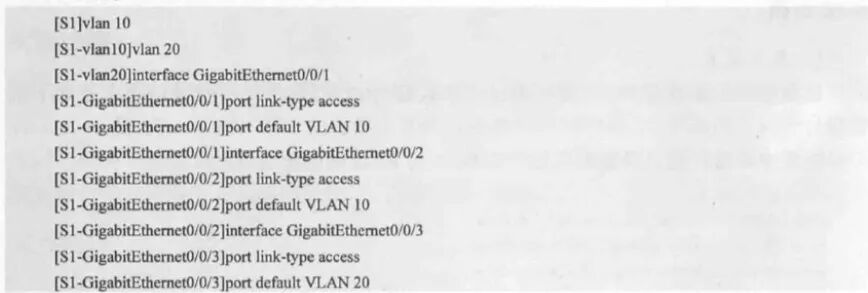

通过在交换机上设置不同的VLAN使得主机实现相互隔离。在三层交换机S1上创建VLAN 10和VLAN 20，把销售部的主机全部划入VLAN 10中，客服部的主机划入VLAN20中。
现在需要通过VLAN间路由来实现通信，在三层交换机上配置VLANIF接口。

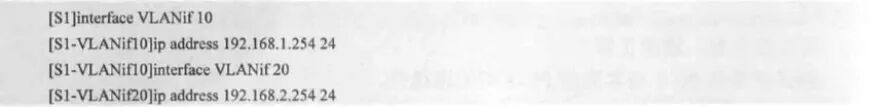

在S1上使用interface VLANif命令创建VLANIF接口，指定VLANIF接口所对应的VLAN ID为10，并进入VLANIF接口视图，在接口视图下配置IP地址192.168.1.254/24.再创建对应VLAN 20的VLANIF 接口，地址配置为192.168.2.254/24。

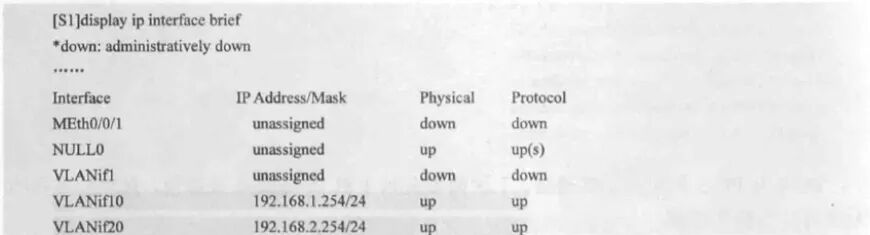

配置完成后，查看接口状态。

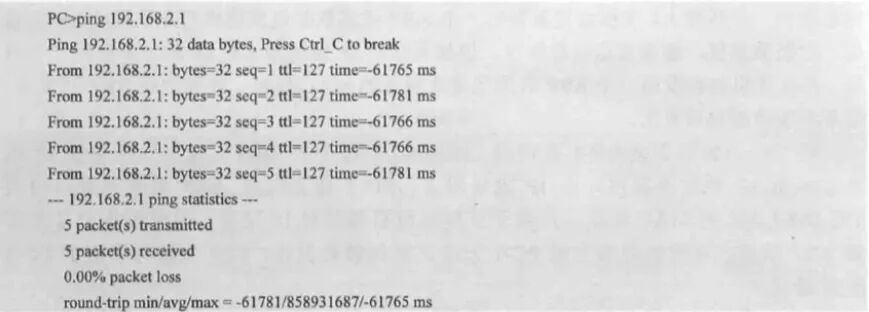

可以观察到，两个VLANIF接口已经生效。再次测试PC-1与PC-3间的连通性。
可见通信正常，实现了销售部终端与客服部终端间的通信。PC-2上的测试省略。
在PC-1上查看ARP信息。
可以观察到，目前PC上ARP解析到的地址只有交换机的VLANIF 10 的地址，而没有对端的地址，PC-1 先将数据包发送至网关，即对应的VLANIF 10 接口，再由网关转发到对端。
