01
VMware的三种网络工作模式
vmware为我们提供了三种网络工作模式, 它们分别是:
Bridged（桥接模式）、NAT（网络地址转换模式）、Host-Only（仅主机模式）。

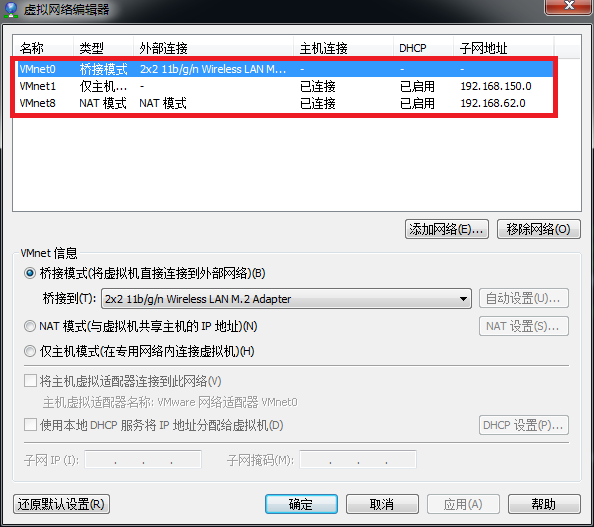

进入vmware, 在选项栏的 "编辑" 下的 "虚拟网络编辑器" 中看到VMnet0（桥接模式）、VMnet1（仅主机模式）、VMnet8（NAT模式）。
我们现在看到的VMnet0表示的是用于桥接模式下的虚拟交换机；VMnet1表示的是用于仅主机模式下的虚拟交换机；VMnet8表示的是用于NAT模式下的虚拟交换机。

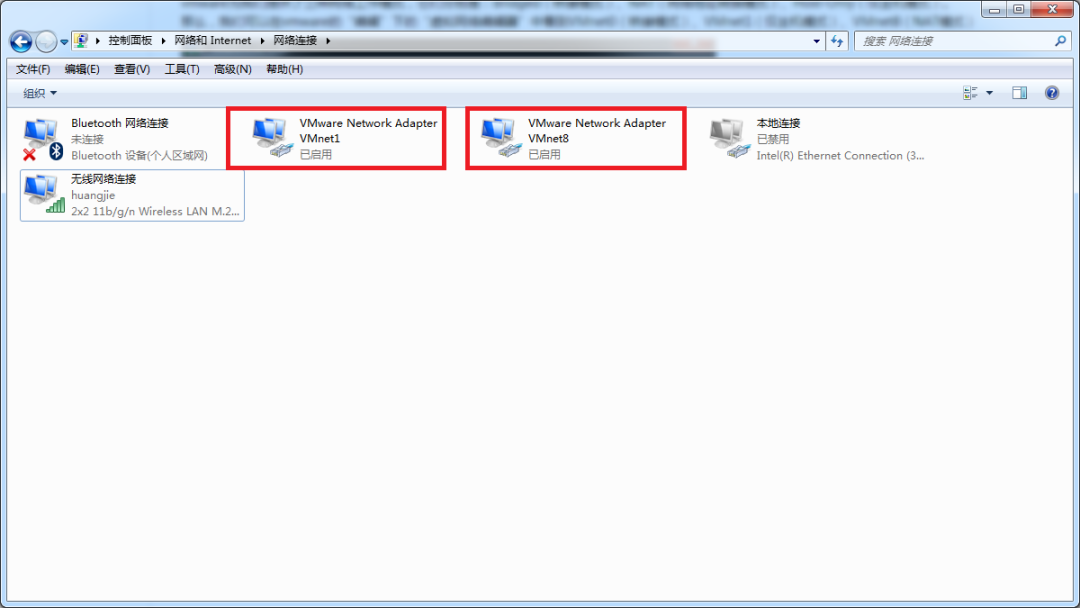

并且在物理机的网络连接中可以看到两张虚拟网卡VMnet1和VMnet8, 这两种网卡分别作用于仅主机模式与NAT模式。
如果将这两块不小心卸载, 可以在vmware的 "编辑" 下的 "虚拟网络编辑器" 中点击 "还原默认设置"。
那VMnet0呢？这需要先系统了解一下三种模式，你就会有答案了。
02
Bridged-桥接模式
桥接模式是将主机网卡与虚拟机虚拟的网卡利用虚拟网桥进行通信。
在桥接的作用下, 类似于把物理主机虚拟为一个交换机, 所有设置桥接模式的虚拟机都将连接到这个交换机的一个接口上；
同样物理主机也插在这个交换机中, 所以桥接下的网卡与网卡都是交换模式的, 可以相互访问而不干扰。
虚拟机ip地址需要与主机在同一个网段, 如果虚拟主机要联网, 则要求网关与DNS要与主机的网卡保持一致。

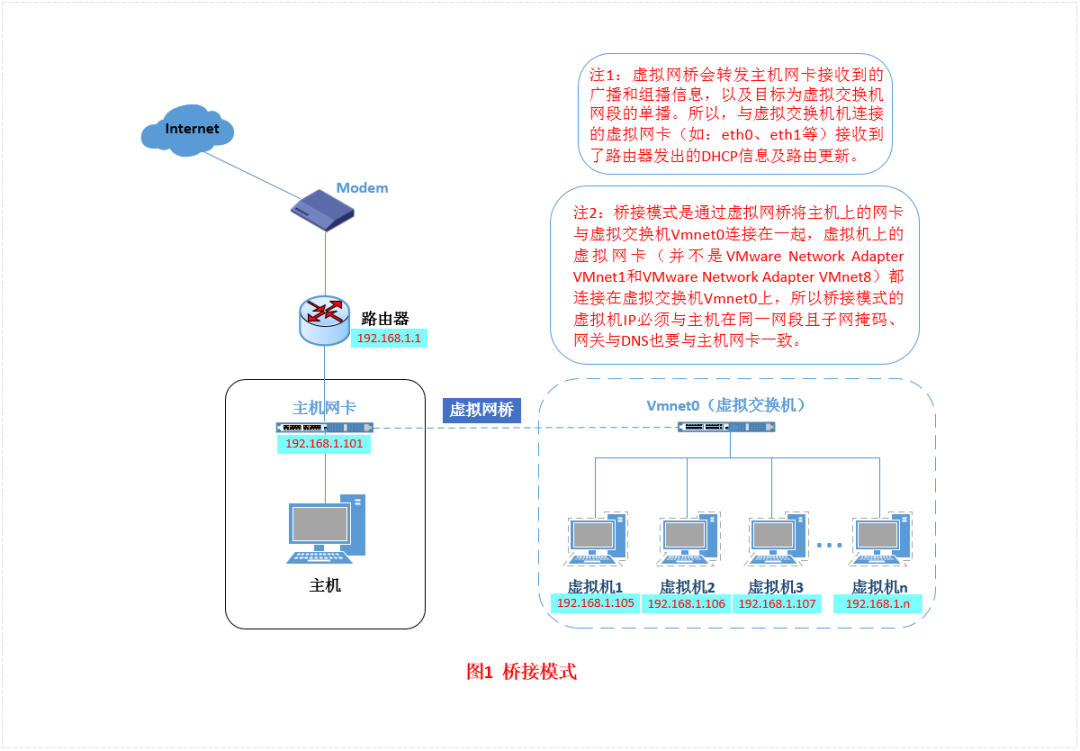

网络的结构如图：
那么在VMware中怎么设置呢？

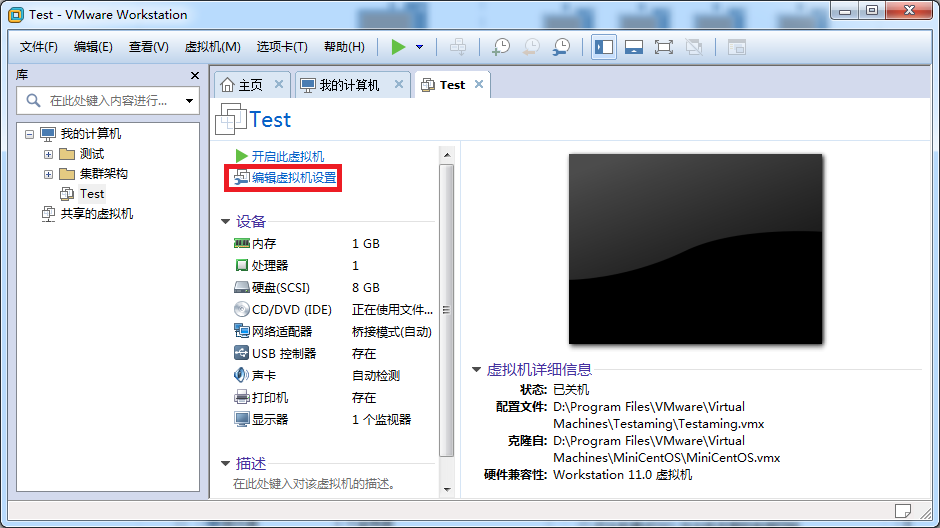

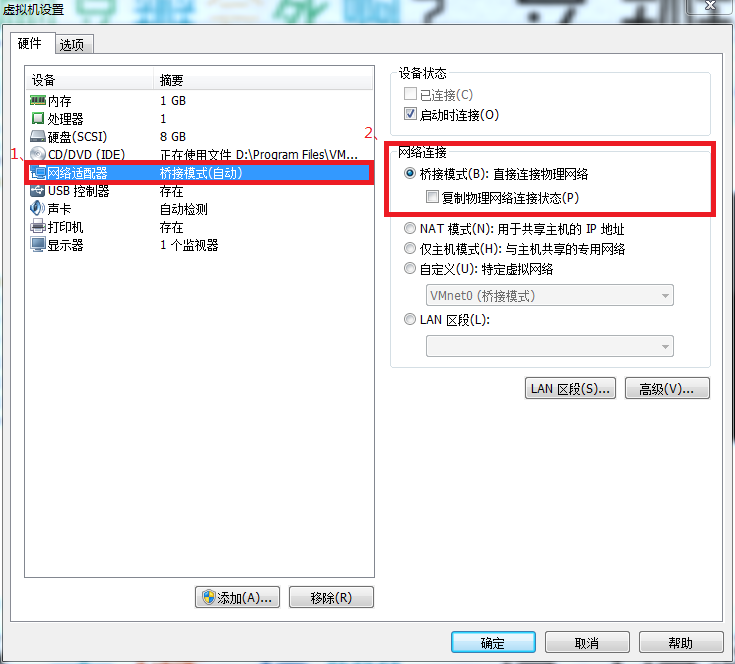

点击编辑虚拟机设置，这个设置可以设置虚拟机的配置，自然包括网卡。
找到网络适配器 , 然后找到 桥接模式，点击，然后点击确定。

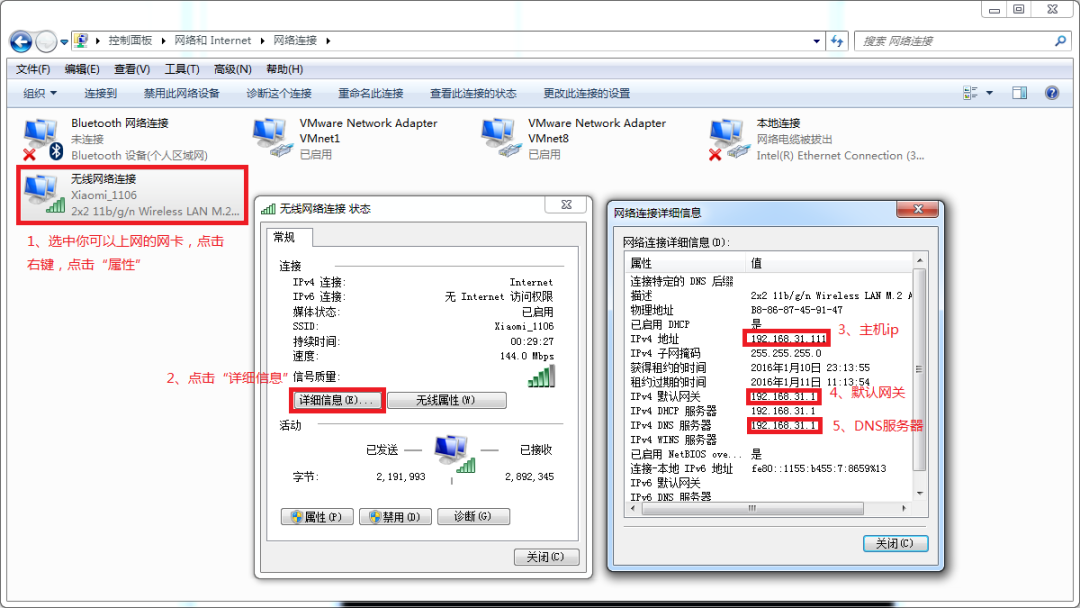

之后 查看一下主机的ip地址、网关、DNS等信息。

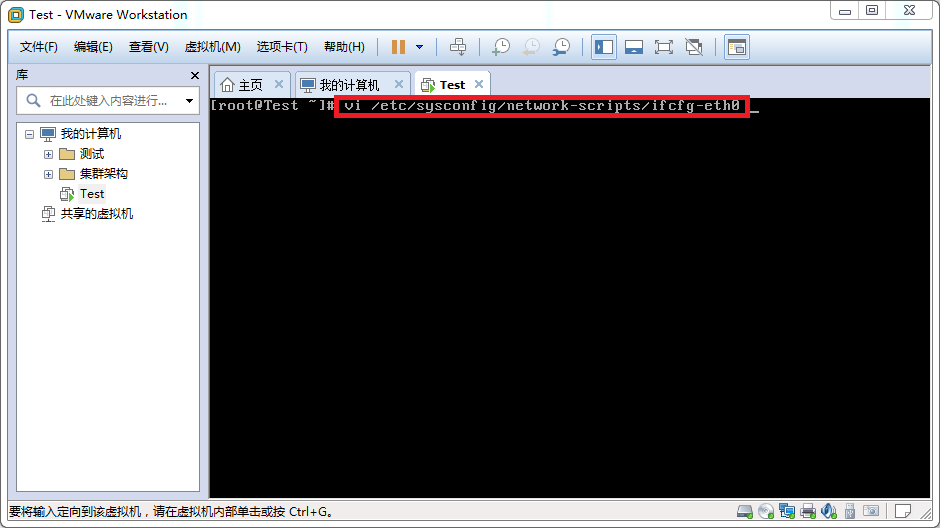

然后进如系统, 打开终端输入 vi /etc/sysconfig/network-scripts/ifcfg-eth0，编辑网卡配置信息。
输入以下内容：

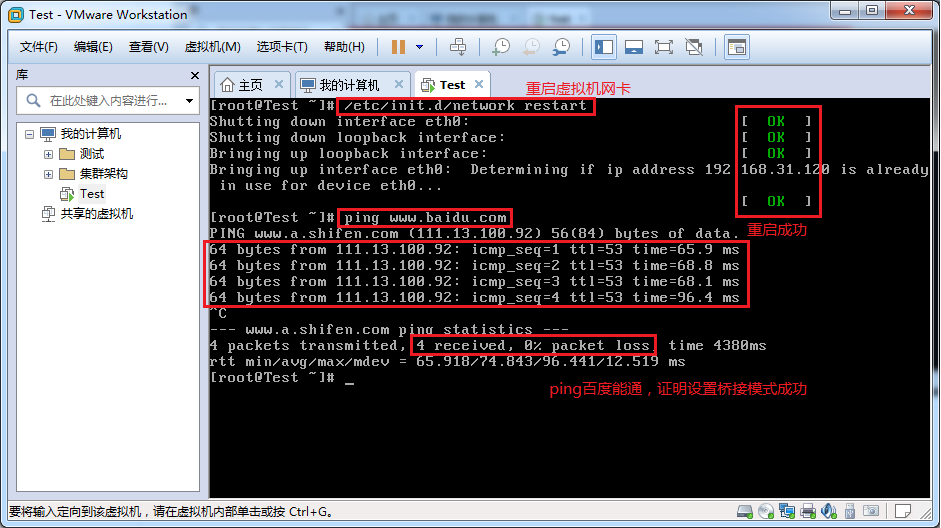

然后ESC返回命令模式，输入 :wq! 保存退出, 然后重启网卡或者重启系统, 然后使用ping命令ping百度 看看能否接收到数据包。
如果能ping通百度, 配置完成。

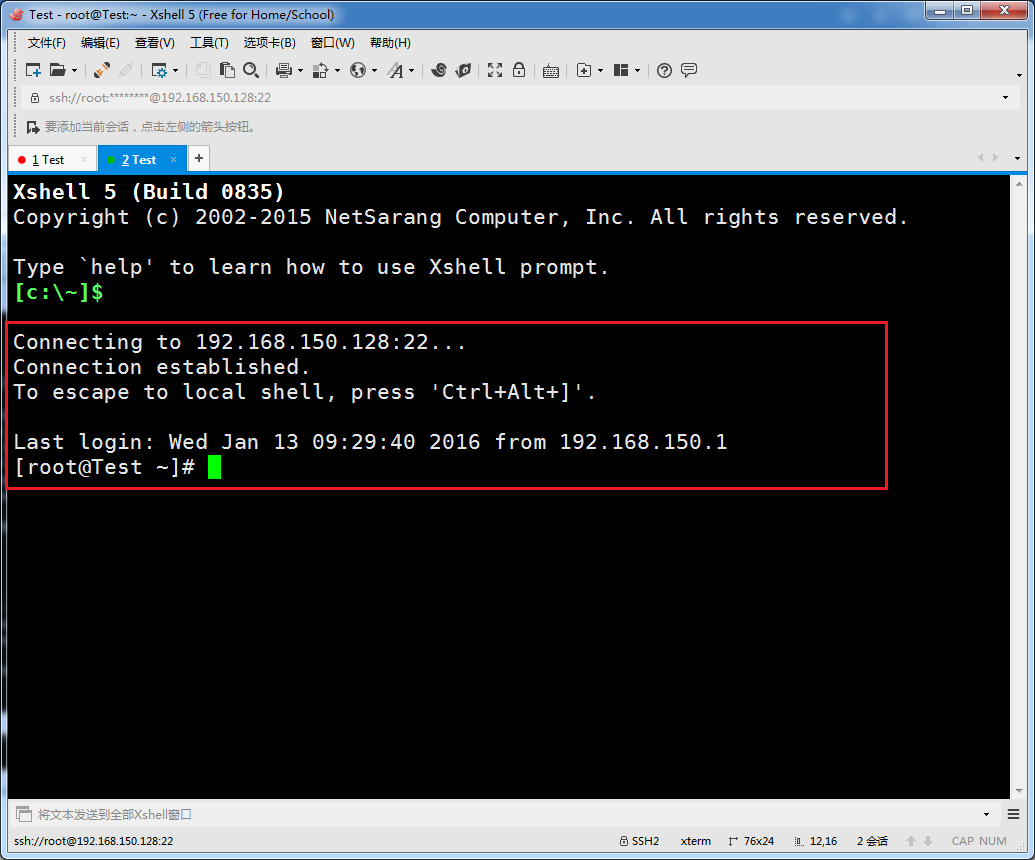

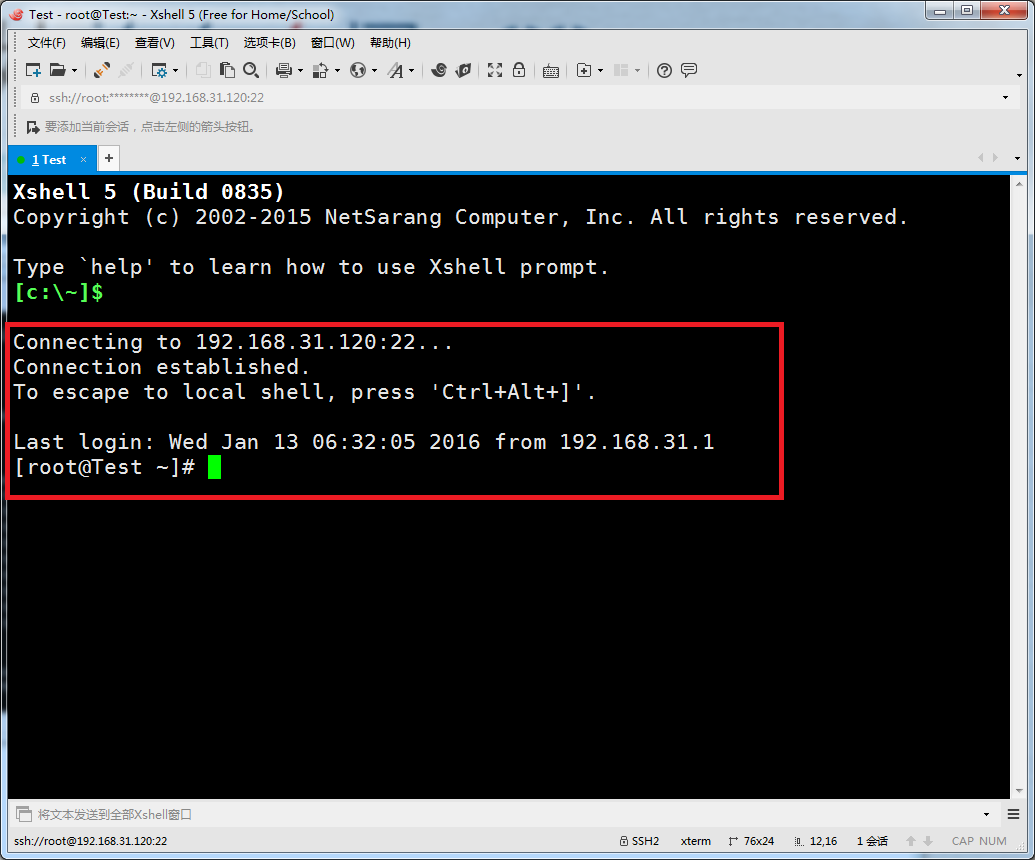

我们使用Xshell测试一下虚拟机与主机之间的连接，查看是否能够进行信息交换。
可见主机与虚拟机通信正常。
注意：当前的网络环境是ip资源很缺少或对ip管理比较严格的话, 那桥接模式就不适用。
我们可以把模式设置成NAT模式模式。
03
NAT-地址转换模式
NAT模式是利用 NAT设备 和 DHCP服务器 , 让虚拟机可以联网。
在NAT模式中，主机网卡直接与虚拟NAT设备相连，然后虚拟NAT设备与虚拟DHCP服务器一起连接在虚拟交换机VMnet8上，这样就实现了虚拟机联网。
这里给你补充一下DHCP和NAT的知识。
DHCP是动态主机配置协议, 是一个局域网的网络协议。
指的是由服务器控制一段IP地址范围, 客户机登录服务器时就可以自动获得服务器分配的IP地址和子网掩码。
担任DHCP服务器的计算机需要安装TCP/IP协议, 并为其设置静态IP地址、子网掩码、默认网关等内容。
打开该功能后, 路由器会根据所在局域网的IP网段自动分配IP地址, 不用自己去设置IP地址, 关闭后则需要自己手动去设置IP地址。
NAT（Network Address Translation, 网络地址转换）是1994年提出的。
当在专用网内部的一些主机本来已经分配到了本地IP地址（即仅在本专用网内使用的专用地址）, 但现在又想和因特网上的主机通信（并不需要加密）时, 可使用NAT方法。
这种方法需要在专用网（私网IP）连接到因特网（公网IP）的路由器上安装NAT软件。
装有NAT软件的路由器叫做NAT路由器, 它至少有一个有效的外部全球IP地址（公网IP地址）。
这样, 所有使用本地地址（私网IP地址）的主机在和外界通信时, 都要在NAT路由器上将其本地地址转换成全球IP地址, 才能和因特网连接。
另外, 这种通过使用少量的公有IP 地址（私网地址）代表较多的私有IP 地址的方式, 将有助于减缓可用的IP地址空间的枯竭。

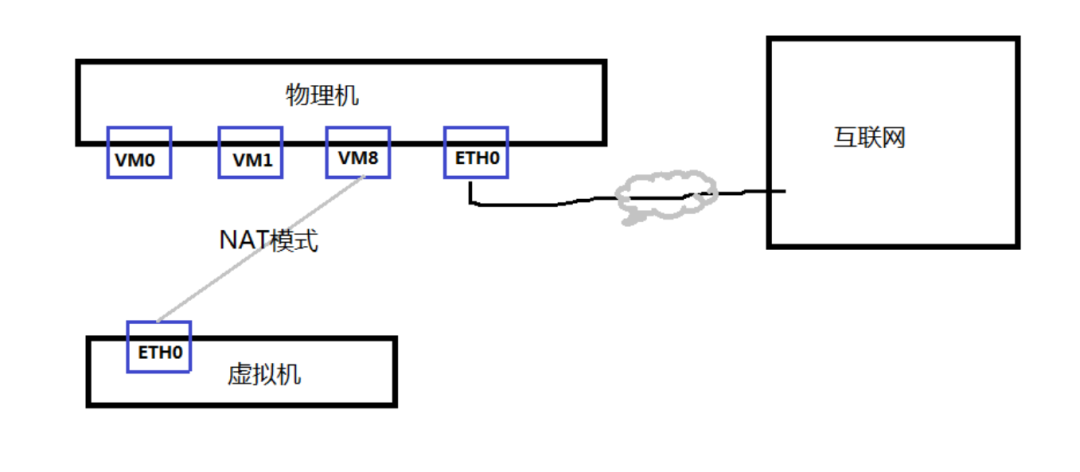

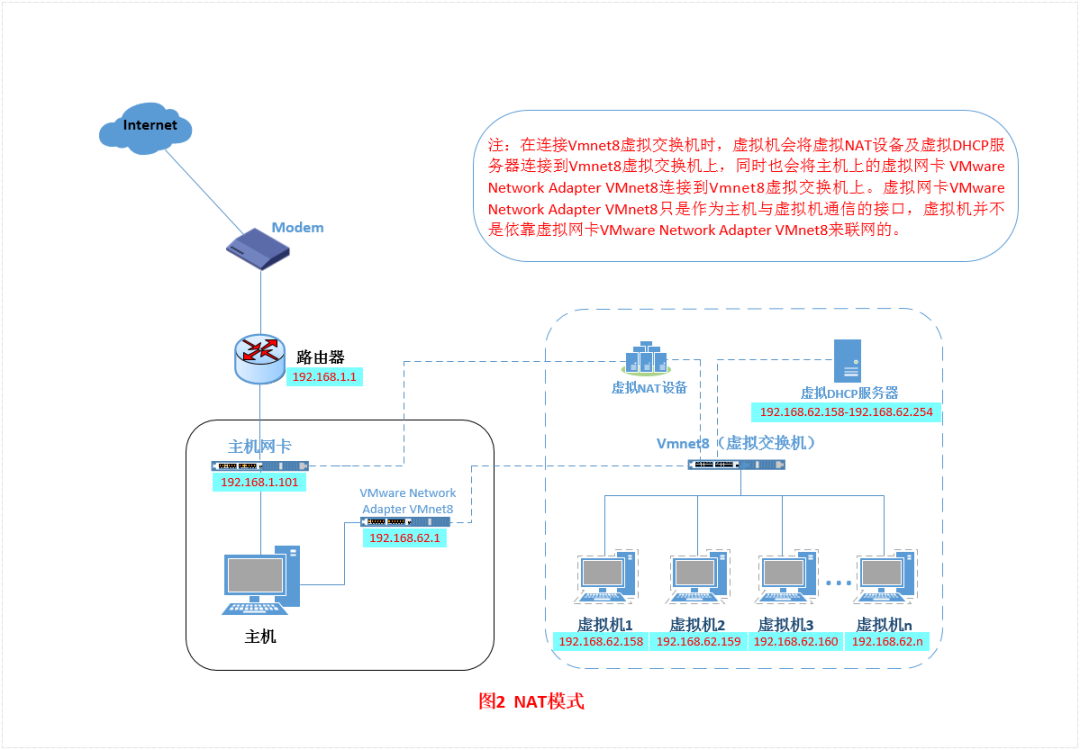

NAT模式借助虚拟NAT设备和虚拟DHCP服务器，使得虚拟机可以联网。结构图如下：
从上图中我们可以看出, 主机网卡与虚拟NAT设备直接连接, 然后NAT设备与DHCP服务器均链接到VMnet8上, 这样就实现了虚拟机联网。
其中VMnet8虚拟网卡为了实现主机与虚拟机之间的沟通。

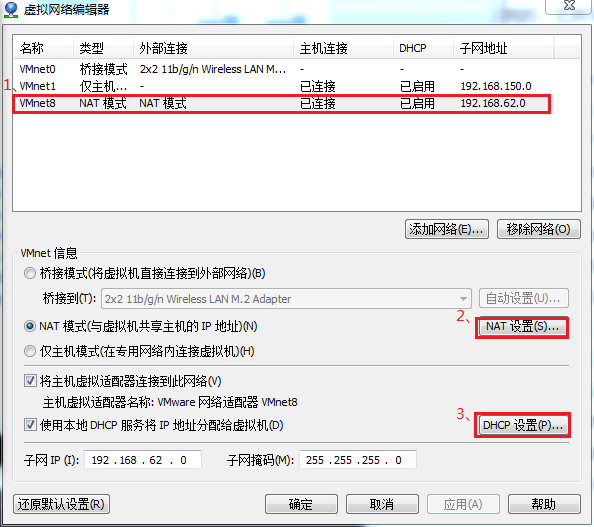

打开vmware的虚拟网络编辑器，可以设置NAT参数及DHCP参数。

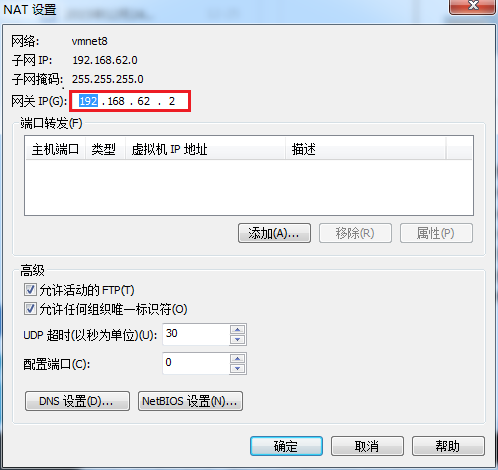

NAT参数

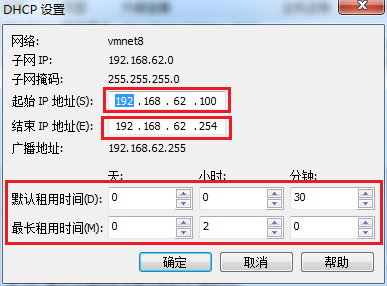

DHCP参数

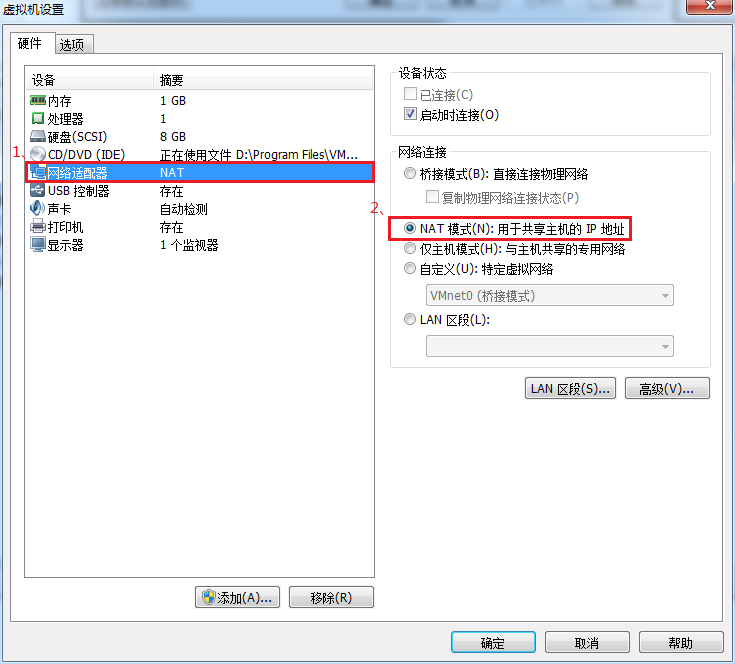

同样，点击虚拟机设置调整网络模式。
进系统，敲命令vi /etc/sysconfig/network-scripts/ifcfg-eth0。
保存退出，ping百度。

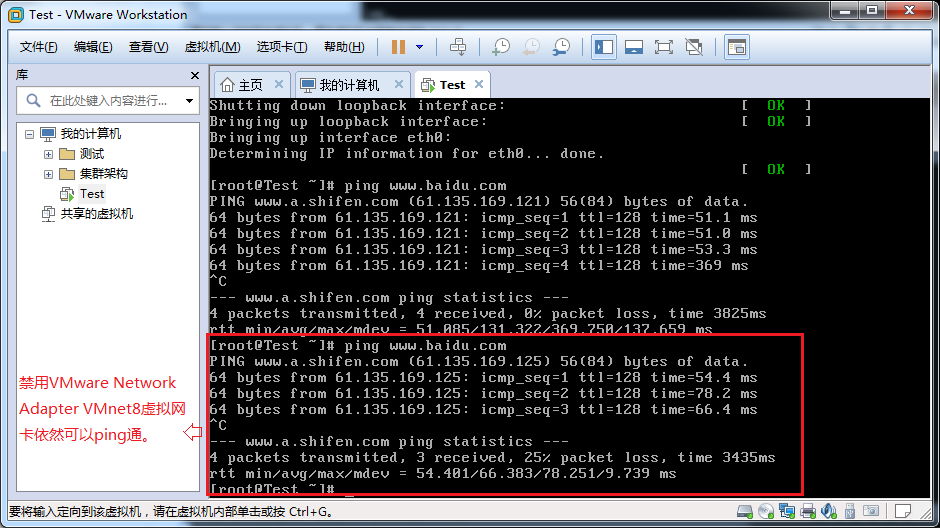

现在我们来验证一下VMnet8的作用。禁用VMnet8，进入虚拟机重新ping百度。

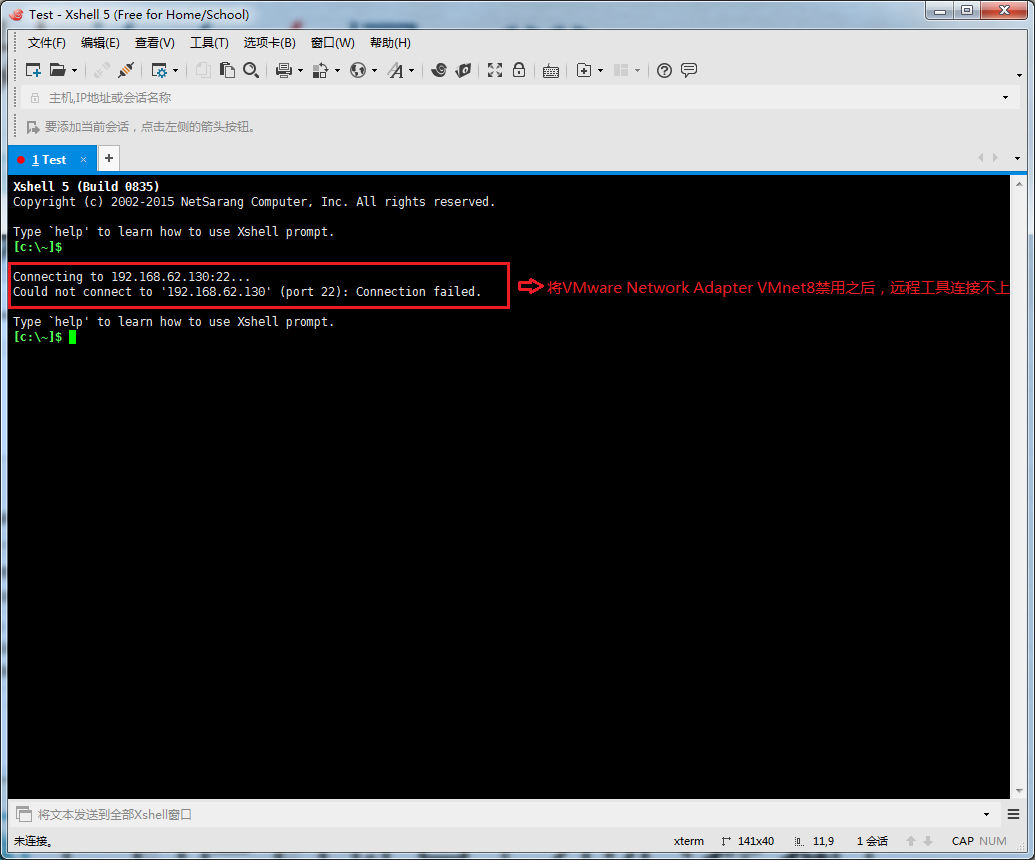

能通，用Xshell测试，发现不能连接。
重新启动网卡VMnet8发现可以连接上了。
总结：用虚拟NAT设备和虚拟DHCP服务器来让虚拟机联网 而VMnet8是用来主机与虚拟机通信。
04
Host-Only-仅主机模式
Host-Only就是NAT模式删了NAT设备, 用VMnet1网卡连接VMnet1虚拟交换机来与虚拟机通信的, 可见Host-Only将虚拟机与外部网络隔离, 虚拟机只与主机相互通讯。

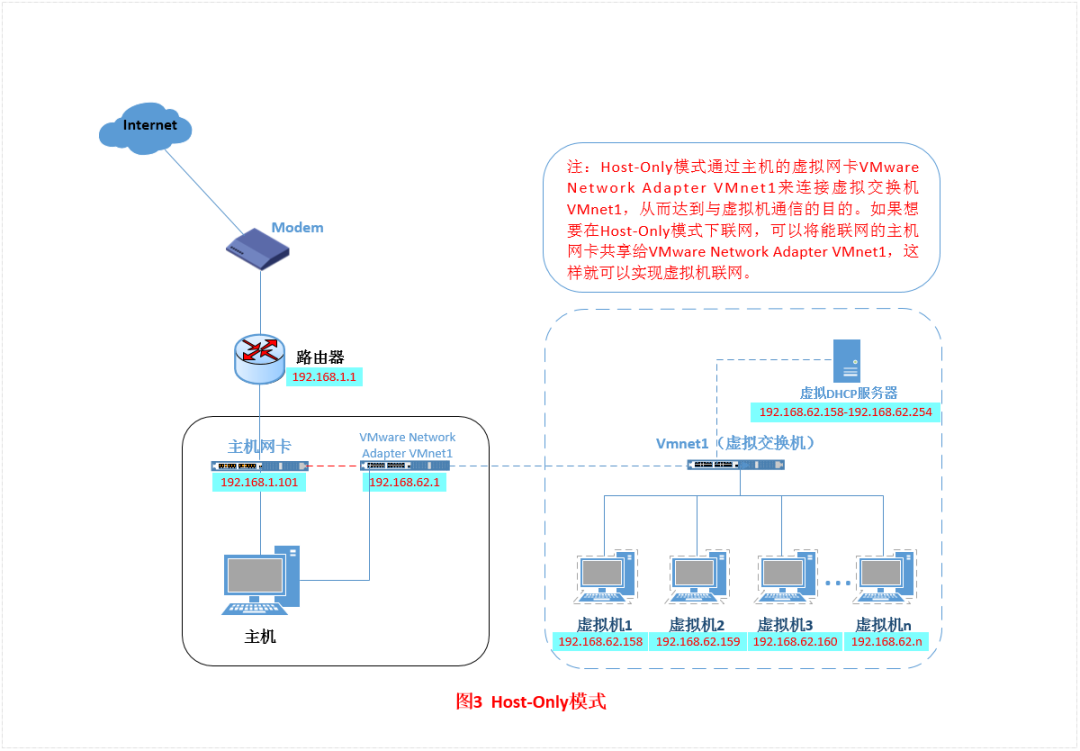

网络的结构如图：
要使虚拟机能上网, 可以把主机的网卡共享给VMnet1网卡。

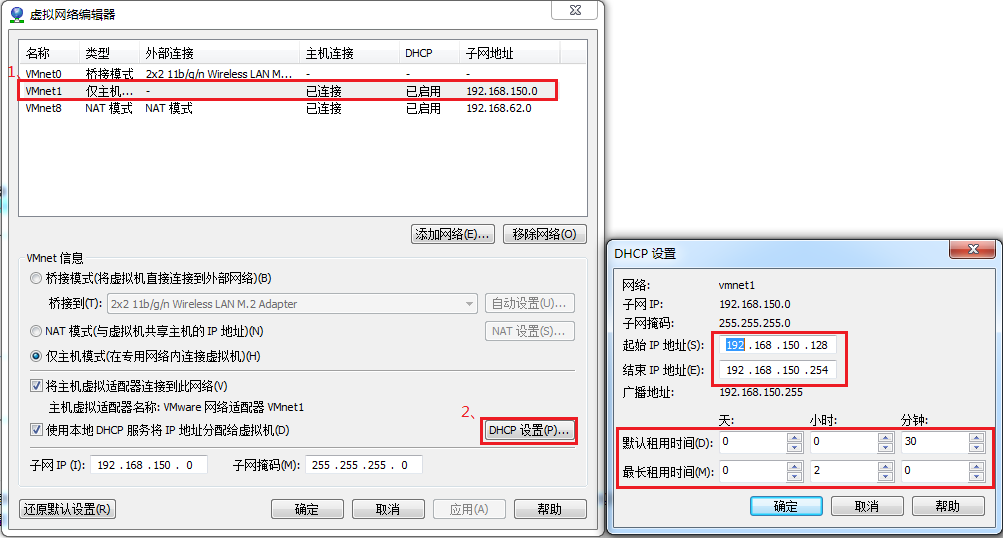

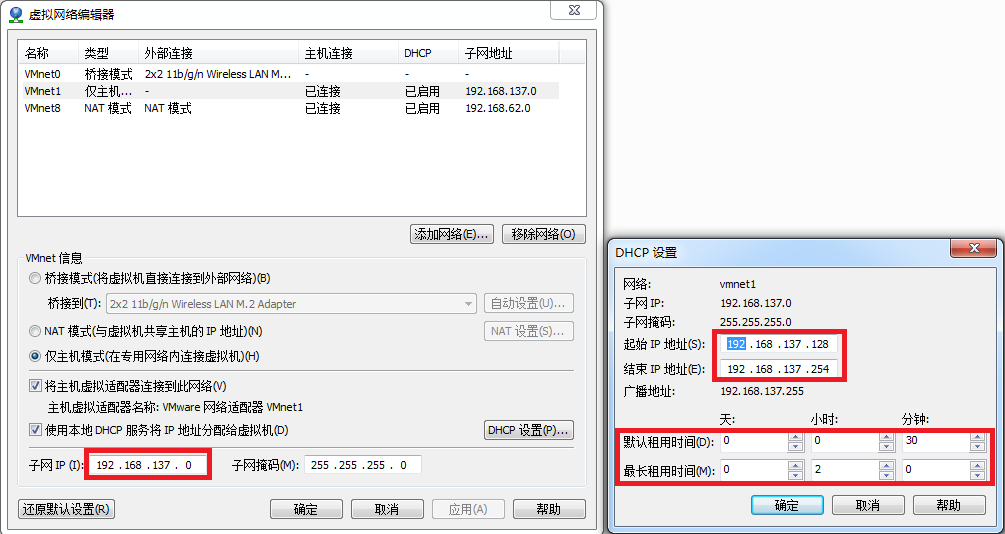

同样，打开虚拟网络编辑器，然后配置一下 DHCP设置，配置一下起始和终止IP。

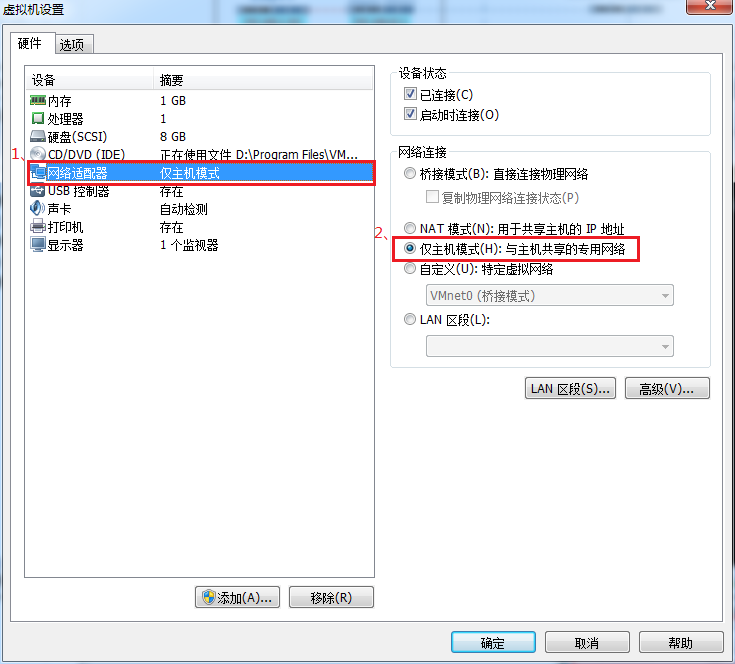

设置虚拟机的联网模式：
然后同样操作。
保存退出, 然后重启网卡, 测试与主机之间的连通性。
可以通讯，这时我们让虚拟机通信。

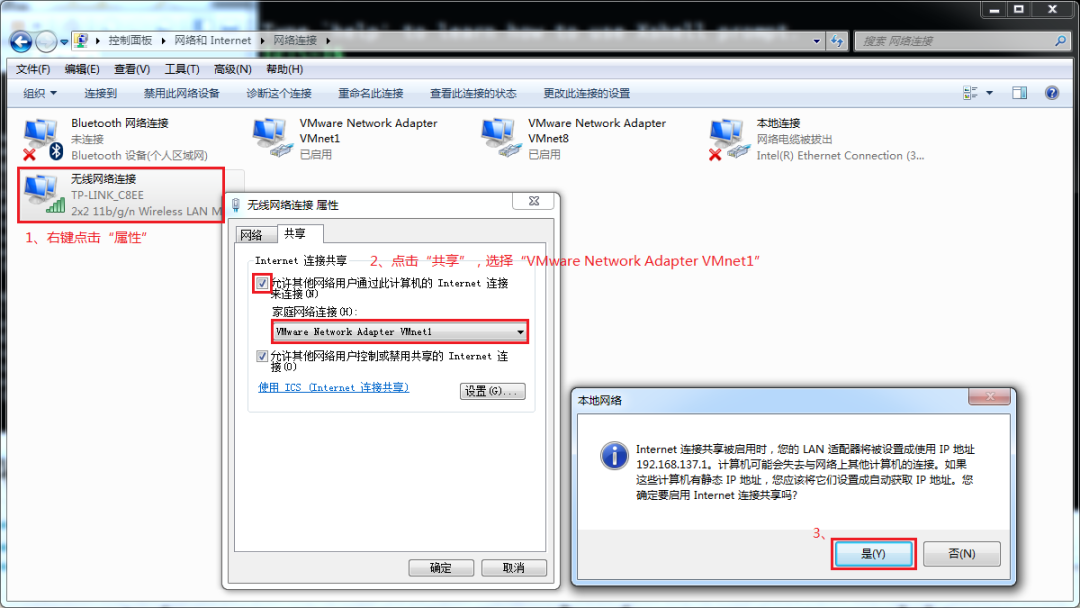

主机进入网络连接，鼠标右击上网的网卡属性，选择共享选项卡，勾选共享，下方选择vM1网卡，点击确定。
点击确定，强制将VM1的ip设置成 192.168.137.1，然后调整虚拟机的DHCP的子网和起始地址。

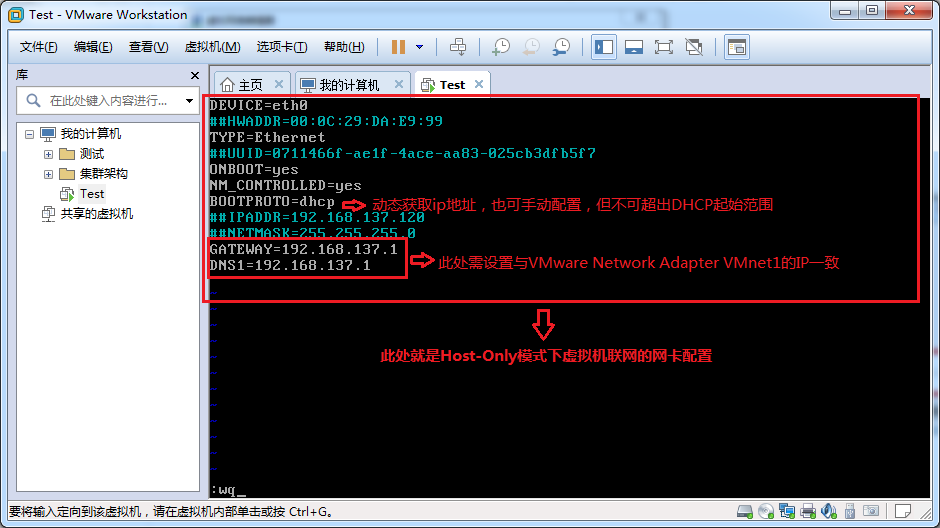

配置网卡, VM1网卡作为路由。

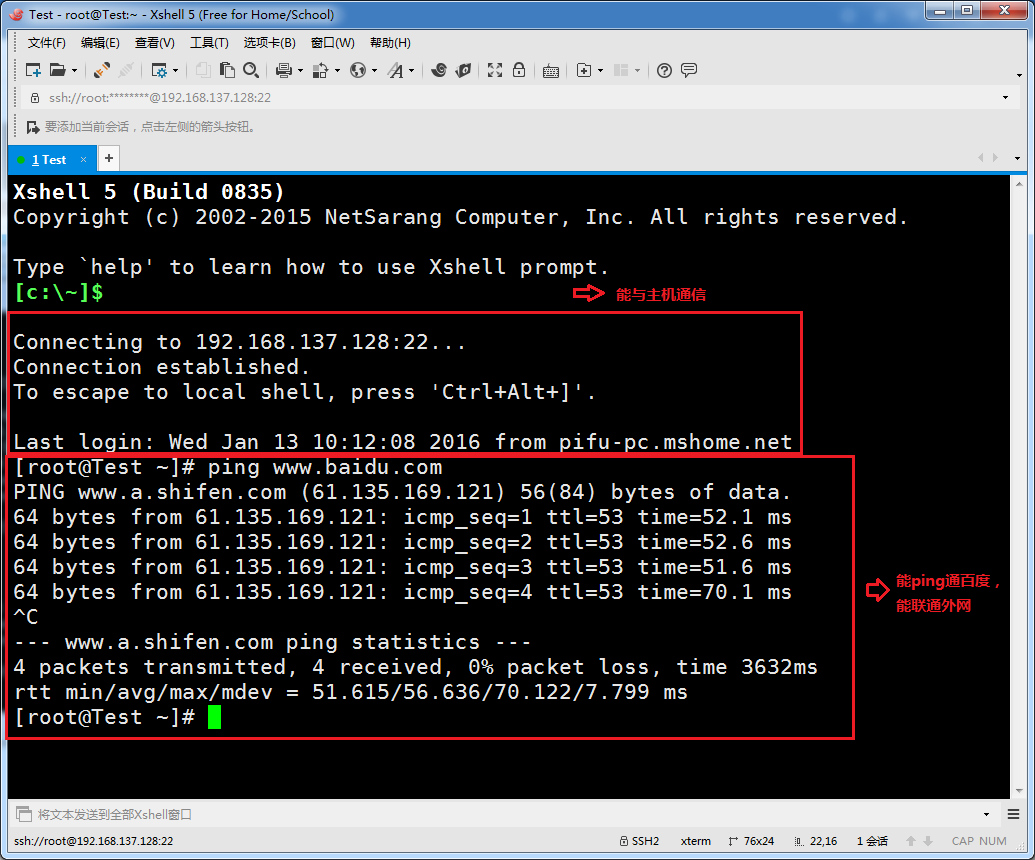

重启网卡, 然后测试能否ping通百度以及远程登录。
测试结果证明可以使得虚拟机连接外网。
步骤基本和NAT一样，设置固定IP时虚拟机IP要和VMnet1在同一网段，网关一致，DNS地址要和主机相同。
