| 前言：使用 ArcGIS Pro 和 Blender 制作三维地图模型，并在里面添加准确的河流、湖泊等自然地物要素！ |

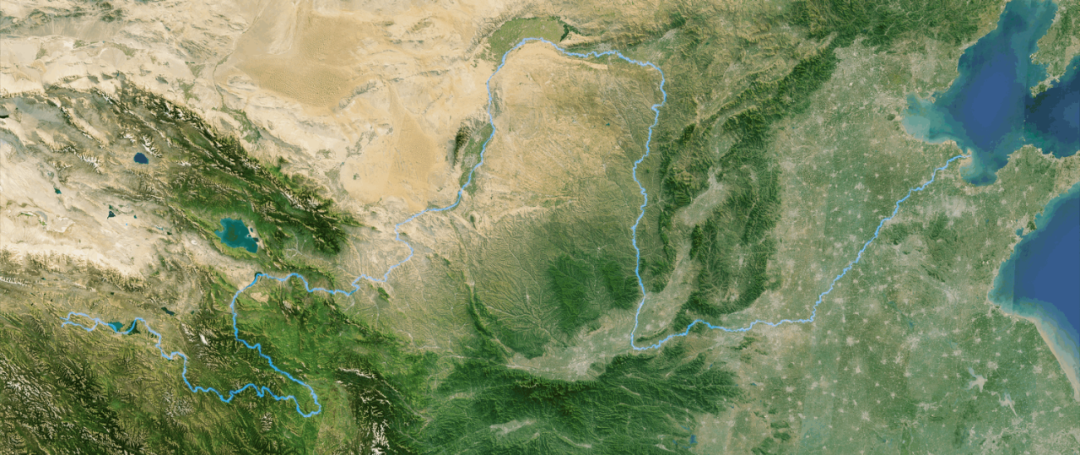

封面这张渲染结果图展示的是黄河流域，与以往不同的是，图像中添加了黄河，呈浅蓝色，那么这种效果是如何在 Blender 中实现的呢？这就是本篇分享的主题。
在三维地图或模型的基础上添加其他要素或图像，比如这里添加了黄河，你还可以通过这种思路在三维地图上添加其他东西，比如水域、项目区示意等。
原始效果（未添加黄河）

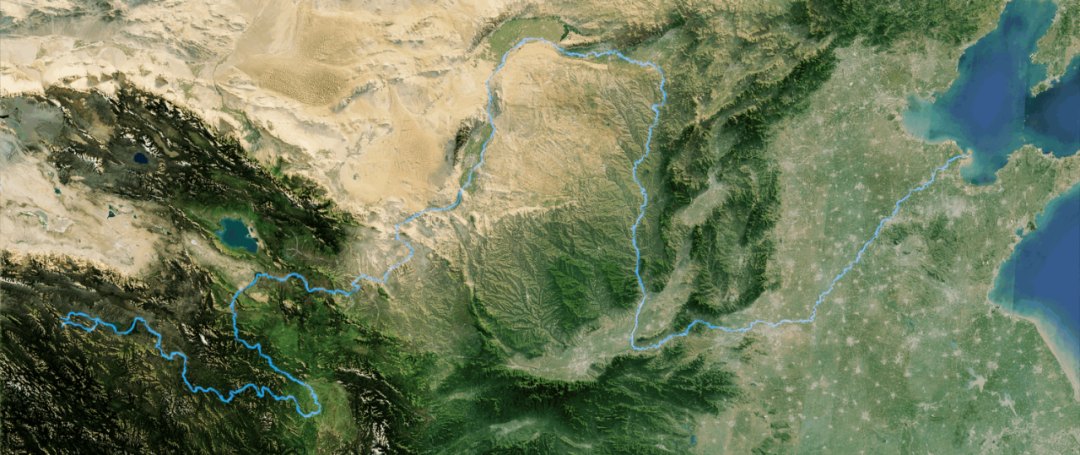

更多不同角度或高度拉伸效果的展示（添加黄河后）：
那么下面就一步步从图片制作到 Blender 混合详细说明制作方法。
1.制作三维模型
首先制作三维地图模型，通过卫星影像和 DEM 数据可以轻松的制作逼真细腻的模型。
1.1影像下载
使用的影像是经过处理的无云哨兵2影像，下载方式见这里，当然我在最后也会提供本篇文章使用的所有文件。
1.2立体地图制作
使用 Blender 制作真实的立体地图是公众号老生常谈的问题了，涉及的内容比较多，使用的软件主要是 Blender 和 GIS 软件，比如 ArcGIS Pro。详细的内容和制作方法可以看我这篇文章：《关于3D地图，那么我能从哪里入手，能实现哪些效果呢？我搜罗全网，既有教程又有案例！》。
使用下载的哨兵2卫星遥感影像（图1）和 DEM 数据（图2），渲染出三维地图模型（文章封面的效果）。

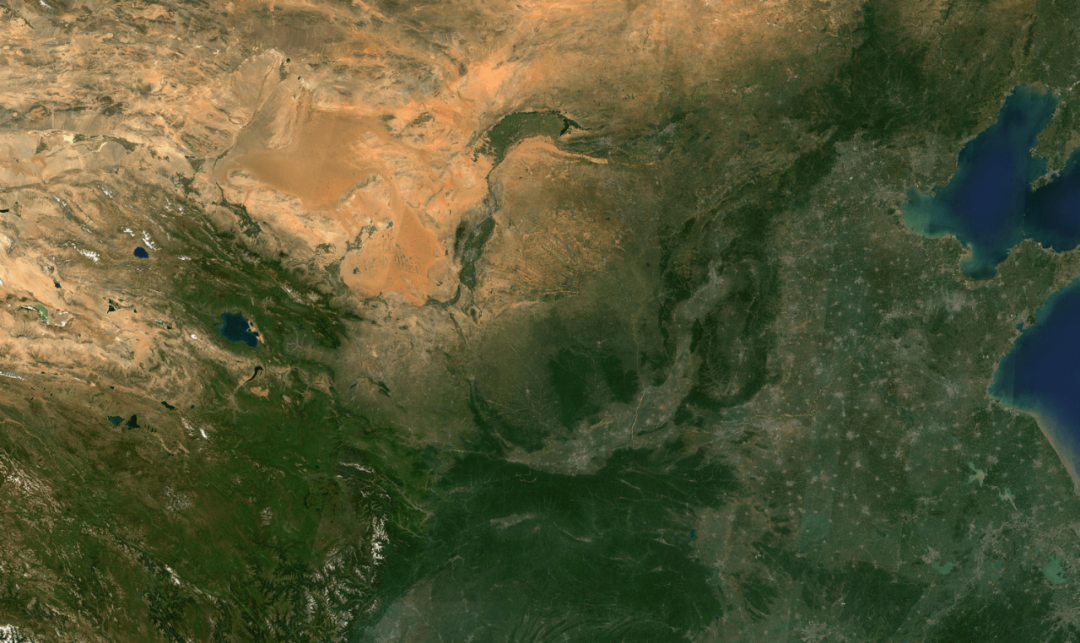

图1 哨兵2影像

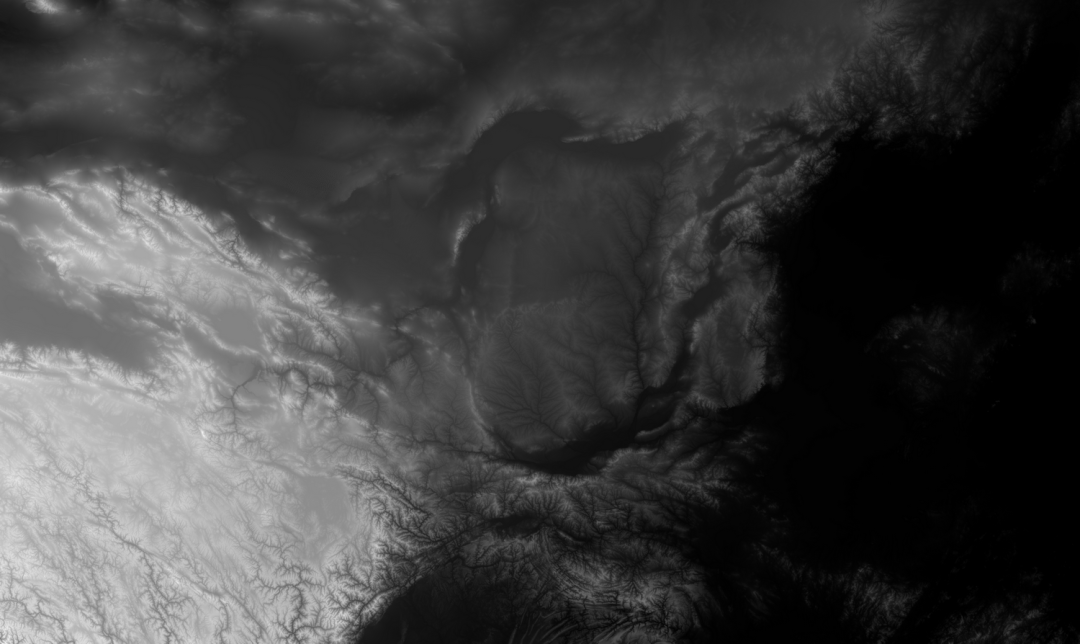

图2 DEM 数据

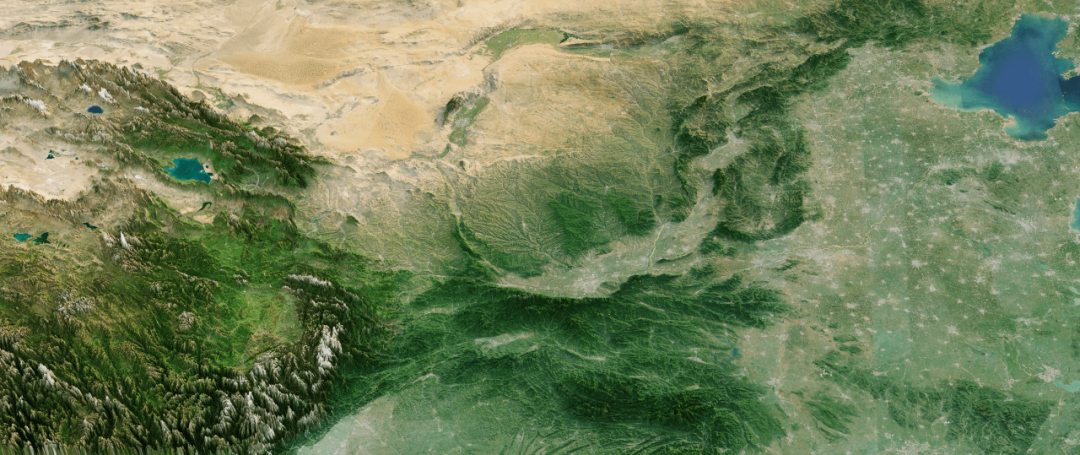

三维地图面模型最终效果（调整相机的比例和角度）
2.制作合适的河流图片
到目前为止，我们呈现出来的效果局限于下载的遥感影像，影像上有什么，最后的结果就是什么，不能自定义显示特定的范围和内容。
以黄河为例，在上面做好的三维地图的基础上，将黄河（线矢量）添加进去。
首先需要使用 ArcGIS Pro 软件制作合适的黄河的片（以下的所有操作请确保所有矢量、栅格图层的坐标系一致！）。
2.1河流图片栅格化
打开 ArcGIS Pro，添加黄河的线矢量图层（最后有打包下载方式）；

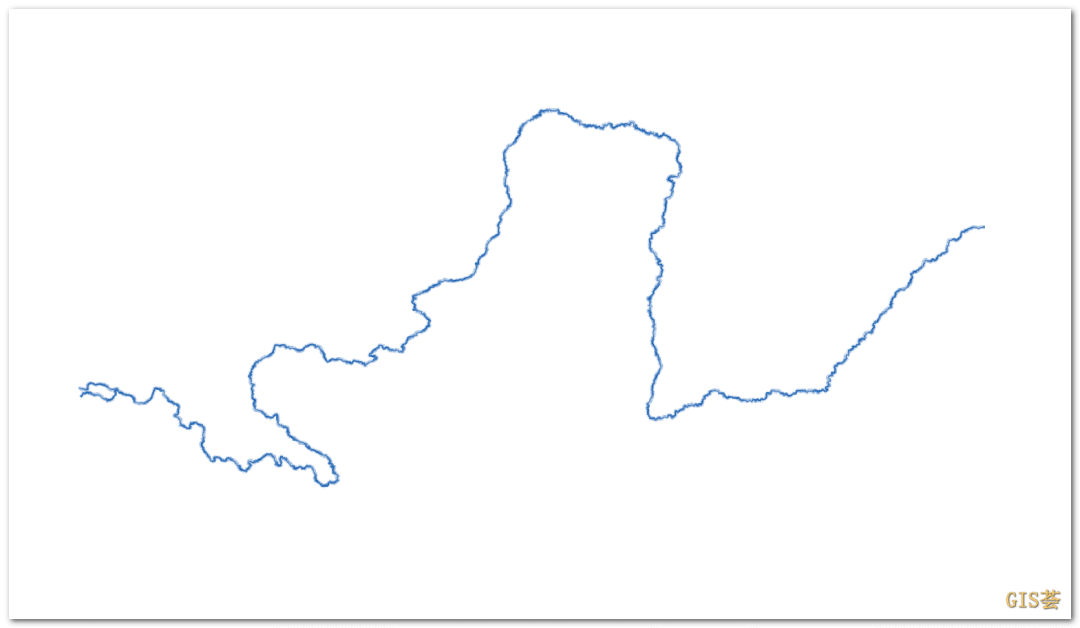

设置符号样式，这里设置成蓝色，然后缩放图层置于中心；
导出地图，选择 ArcGIS Pro 的共享选项卡中的导出地图，一定要勾选写入坐标文件，颜色深度设置为32位 Alpha，确保得到带有透明度的图片文件（ArcGIS Pro工程中如果有其他图层，请隐藏哦，不然也会被导出为图片）。
2.3导出特定范围
我们从矢量数据中得到了一张大范围的、带有黄河流域的，同时有坐标的图片，接下来我们需要将其范围变成和下载的哨兵2影像一致，这样他们才能重叠吻合。
将上一步导出的图片以及下载的哨兵2影像添加到 ArcGIS Pro 中；

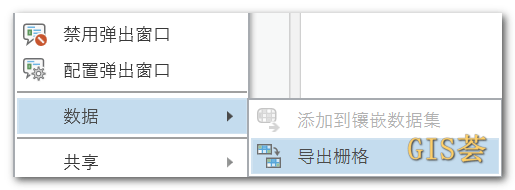

由于黄河已经导出变成图片了，我们可以打开右键菜单找到数据->导出栅格，来导出特定范围的图片；
在导出栅格窗口中选择统一的坐标系，同时最重要的是正在裁剪几何中选择哨兵2卫星影像，然后输出格式选择 PNG，最后点击确认。
2.3最后的结果

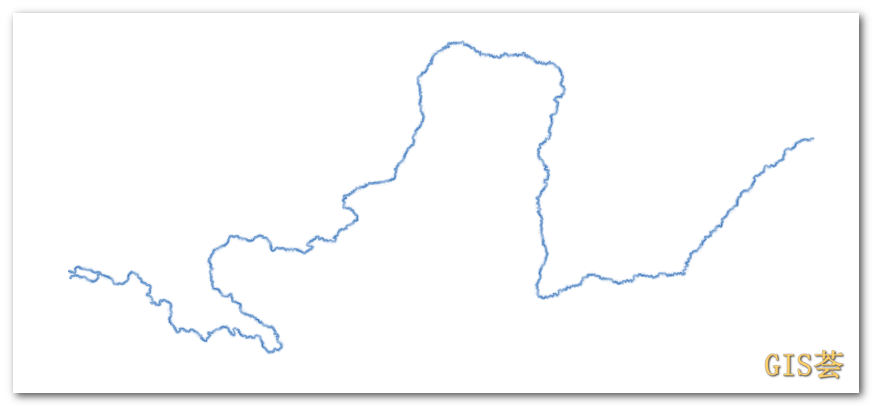

最后的结果就是一张简简单单的图片，只是它的四至范围已经和哨兵2影像的范围一致了，可以在后续的 Blender 中操作中重叠到一起。
3.Blender 混合
要在三维地图模型中添加黄河，相当于在 Blender 中将两个图层做混合叠加处理，一个图层是三维地图图层，另一个图层就是自定义的感兴趣区（比如黄河）。
1：首先进入已经做好的三维地图的 Blender 工程文件中的着色器编辑器界面，添加图片纹理，然后加载在第二小节做好的黄河图片。
2：再连接一个自发光（Emission），参数调大，这样可以让黄河变得清晰明亮；
3：添加混合着色器（Mix Shader），与新添加的图片纹理和自发光连接，然后再与三维地图的材质 4 连接。
最终实现在三维地图中显示黄河。

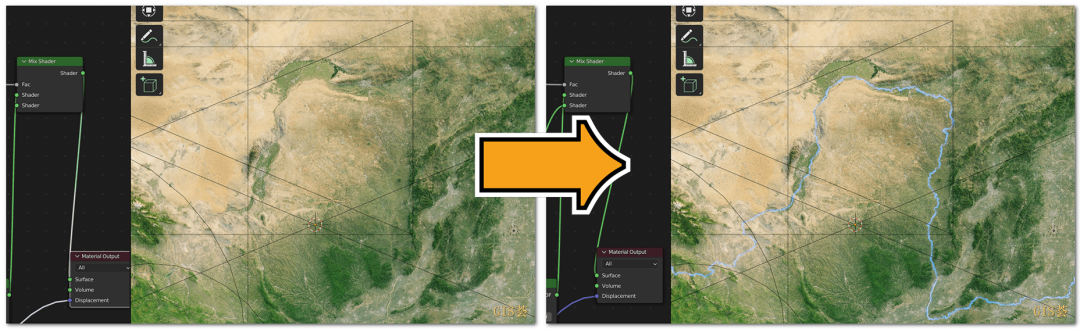

效果前后对比
渲染结果的大图在文章开头。
总结、启发和下载
该方法受油管博主 Owen Powell 启发，不过他是使用的 FME 来快速获取范围一致的感兴趣或内容的图片，然后到 Blender 中处理。
另外由于需要导出的图片是32位 Alpha 带透明通道，所以可能 ArcMap 做不出来可以在 Blender 中混合渲染的图片，不过我没有尝试，感兴趣的朋友可以尝试。
Owen Powell 的视频.https://www.youtube.com/watch?v=oeVUWTSkAlk&t=2s&ab_channel=OwenPowell
地形上叠加河流和湖泊图层（from Owen Powell）
后台回复 黄河 获得下载链接（Blender使用版本为 3.1.2）。
