建筑水电学看图例，必须先知道图纸里各种样式符号的名称，我们通常称之为：图例。图例通常设计在【设计总说明】，也有部分图纸图例设计在平面图旁。建筑水电图纸识图必须先从图例看起，这是最基本，也是最基础的识图开始。图例里，包括了各种水与电在平面图的设计样式，如：开关插座、龙头地漏等。还有图例相对应的安装高度尺寸，比如开关插座的安装高度等，都可以在图例表里找到。
下面就给大家列出最常用的水电图纸图例：
电气图例：

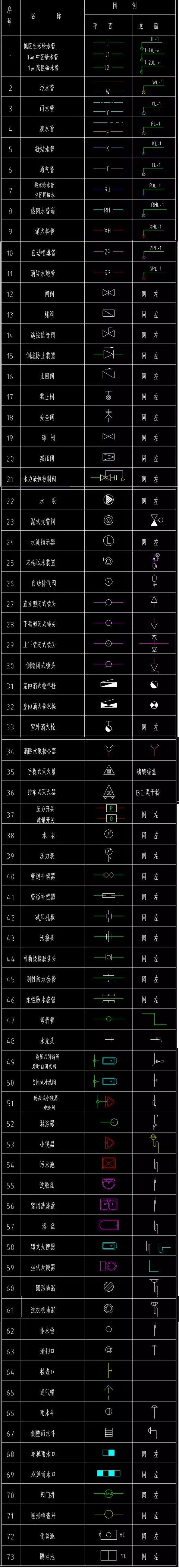

建筑电气图例

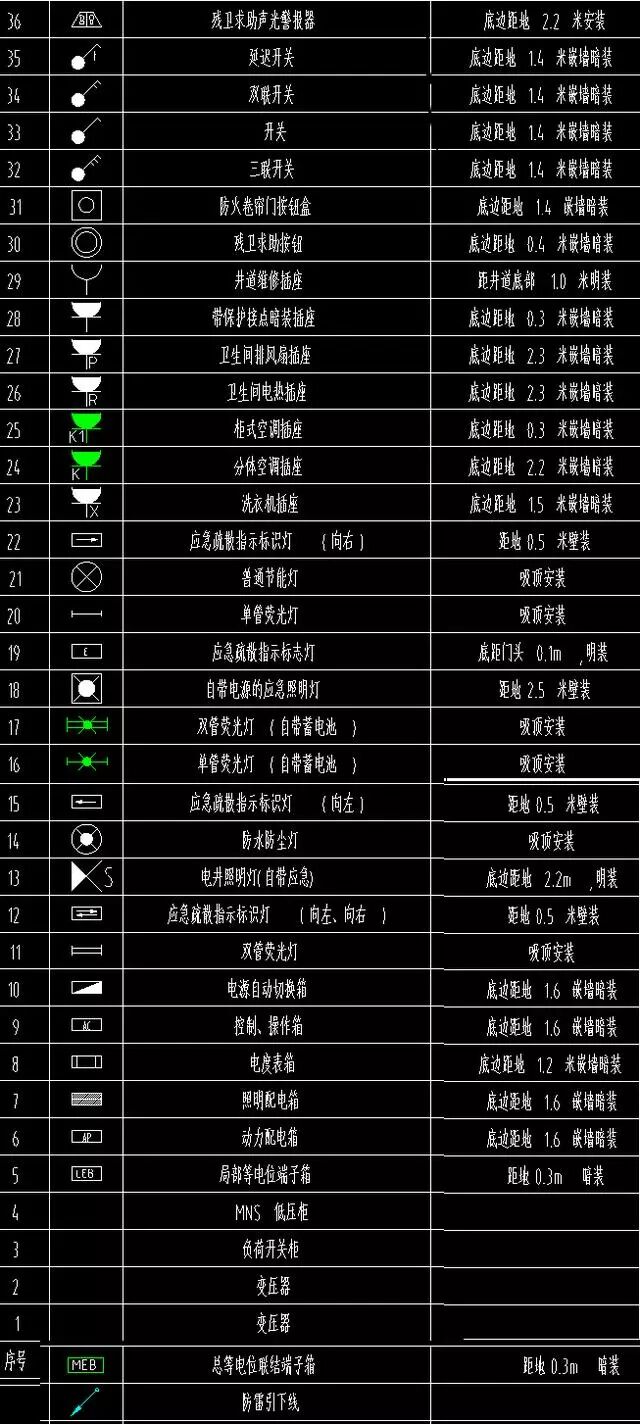

建筑电气图例中，插座的分类一般用字母来代替，比如普通插座旁多了一个字母R，则用来表示热水器插座。上图中，左边图例，右边为相对应的安装高度。在我微信公众号【水电工论坛】里，很多都是从事家装水电的，上面的开关插座高度，都可以借鉴使用。

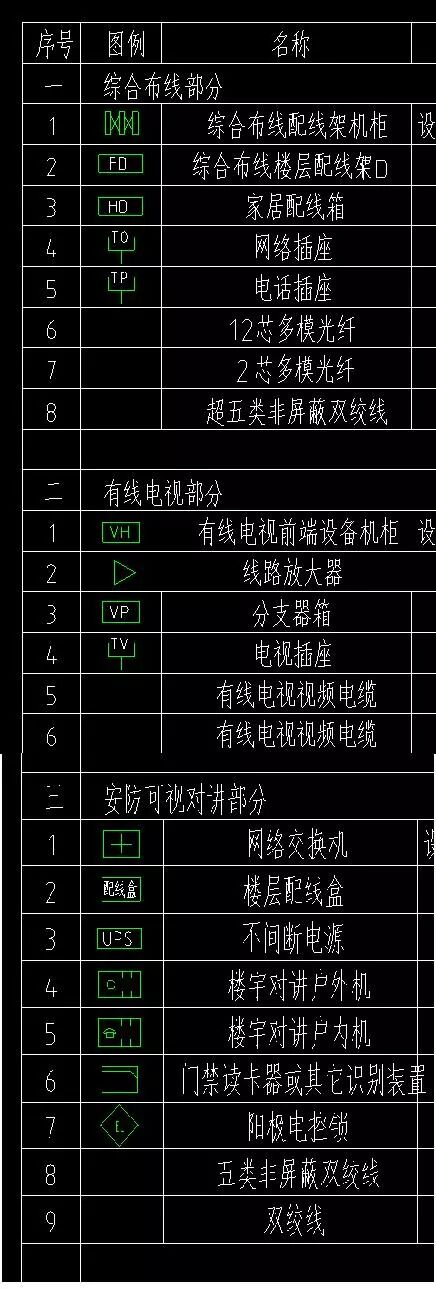

弱电图例
弱电图例
给排水图例
给排水图例
常用字母符号大全
| 电气图纸中那些管线及敷设 | |
| 符号名称 | 符号解释 |
| 一、电线穿线管一般有 | |
| PVC | PVC管 |
| SC | 焊接钢管 |
| KBG | 扣压式镀锌薄壁电线管 |
| JDG | 紧定式镀锌薄壁电线管 |
| 二、电气设计施工图中常用线路敷设方式 | |
| SR | 沿钢线槽敷设 |
| BE | 沿屋架或跨屋架敷设 |
| CLE | 沿柱或跨柱敷设 |
| WE | 沿墙面敷设 |
| CE | 沿天棚面或顶棚面敷设 |
| ACE | 在能进入人的吊顶内敷设 |
| BC | 暗敷设在梁内 |
| CLC | 暗敷设在柱内 |
| WC | 暗敷设在墙内 |
| CC | 暗敷设在顶棚内 |
| ACC | 暗敷设在不能进入的顶棚内 |
| FC | 暗敷设在地面内 |
| SCE | 吊顶内敷设,要穿金属管 |
| 三、导线穿管表示 | |
| SC | 焊接钢管 |
| MT | 电线管 |
| PC-PVC | 塑料硬管 |
| FPC | 阻燃塑料硬管 |
| CT | 桥架 |
| MR | 金属线槽 |
| M | 钢索 |
| CP | 金属软管 |
| PR | 塑料线槽 |
| RC | 镀锌钢管 |
| 四、导线敷设方式的表示 | |
| DB | 直埋 |
| TC | 电缆沟 |
| BC | 暗敷在梁内 |
| CLC | 暗敷在柱内 |
| WC | 暗敷在墙内 |
| CE | 沿天棚顶敷设 |
| CC | 暗敷在天棚顶内 |
| SCE | 吊顶内敷设 |
| F | 地板及地坪下 |
| SR | 沿钢索 |
| BE | 沿屋架，梁 |
| WE | 沿墙明敷 |
| 五、灯具安装方式的表示 | |
| CS | 链吊 |
| DS | 管吊 |
| W | 墙壁安装 |
| C | 吸顶 |
| R | 嵌入 |
| S | 支架 |
| CL | 柱上 |
| SR | 沿钢线槽 |
| BE | 沿屋架或跨屋架 |
| CLE | 沿柱或跨柱 |
| SC | 穿焊接钢管敷设 |
| MT | 穿电线管敷设 |
| PC | 穿硬塑料管敷设 |
| FPC | 穿阻燃半硬聚氯乙烯管敷设 |
| CT | 电缆桥架敷设 |
| MR | 金属线槽敷设 |
| PR | 塑料线槽敷设 |
| M | 用钢索敷设 |
| KPC | 穿聚氯乙烯塑料波纹电线管敷设 |
| CP | 穿金属软管敷设 |
| DB | 直接埋设 |
| TC | 电缆沟敷设 |
| 六、导线敷设部位的标注 | |
| AB | 沿或跨梁（屋架）敷设 |
| BC | 暗敷在梁内 |
| AC | 沿或跨柱敷设 |
| CLC | 暗敷设在柱内 |
| WS | 沿墙面敷设 |
| WC | 暗敷设在墙内 |
| CE | 沿天棚或顶板面敷设 |
| CC | 暗敷设在屋面或顶板内 |
| SCE | 吊顶内敷设 |
| FC | 地板或地面下敷设 |
（来源于网络，无法核实真实出处，如有侵权，请直接联系小编删除。谢谢！）
