引言
Cocos中简易实现炉石目标选择箭头效果
23年1月24日0时，由网易代理的暴雪系列游戏在国内正式终止运营。
炉石传说，一个陪伴了笔者4年的游戏，传说、竞技场12胜历历在目。
转眼停服已经快1年，有小道消息称炉石即将回归国服，勾起满满的回忆。
咱们搞技术的，不会表达，做个类似的简易的目标选择效果看看！
本文将介绍一下Cocos中简易实现炉石目标选择箭头效果。
本文源工程可在文末阅读原文获取，小伙伴们自行前往。
1.目标选择效果

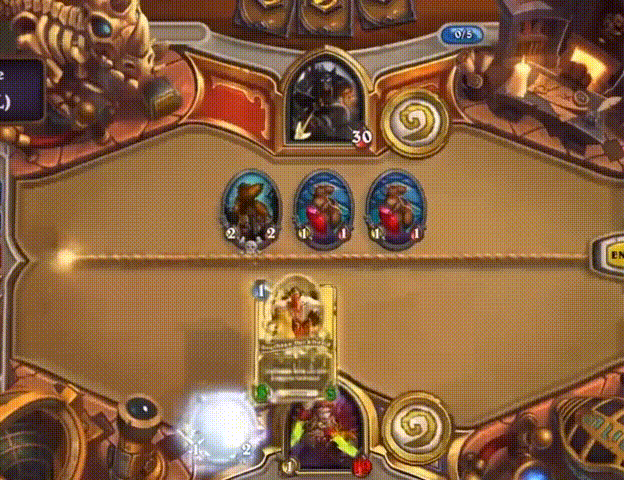

游戏录屏，炉石的目标选择效果
通常在游戏开发中，战斗或者其他场景，需要玩家去操作选择需要攻击的目标、需要移动到的点。
为了表现更明显的效果，会采用箭头指示的形式。
箭头一般从起点出发指向终点，期间还可以做一些动画，使得效果生动一点。
这里面有哪些知识点？
2.需求分析
原版附带箭头的形变，通过模型实现，我们暂时做个简易版本的，后续有时间再实现个3d版本。
要在Cocos中简易实现炉石目标选择箭头效果，可能需要以下知识点：
获取鼠标点击位置、实时获取鼠标位置。
箭头的跟随和指向。
箭头长度的控制。
箭头身体部位做一些简易的动画。
下面一起来简易实现炉石目标选择箭头效果。
3.简易实现炉石目标选择箭头效果
1.环境
引擎版本：Cocos Creator 3.8.1
编程语言：TypeScript
2.资源准备

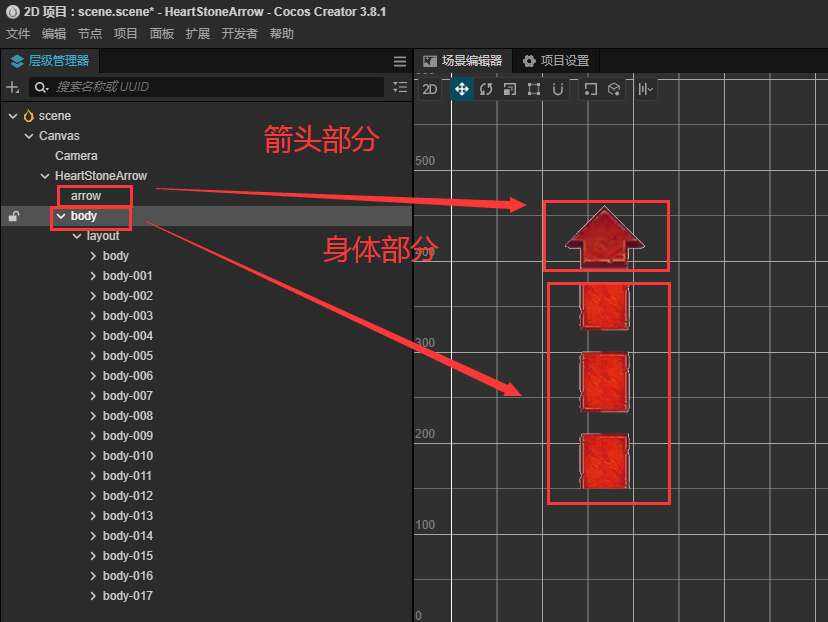

从网络上找来熟悉的资源。简单拼接一下，由于箭头可以控制长短，我们分成2部分。
箭头部分
身体部分

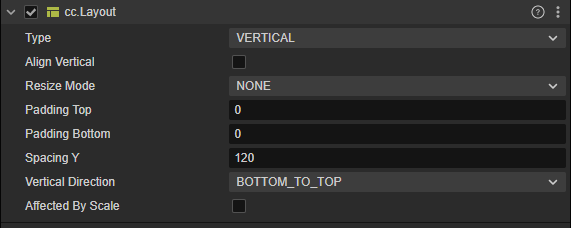

为了让身体的每一格排列整齐，我们添加一个垂直布局。

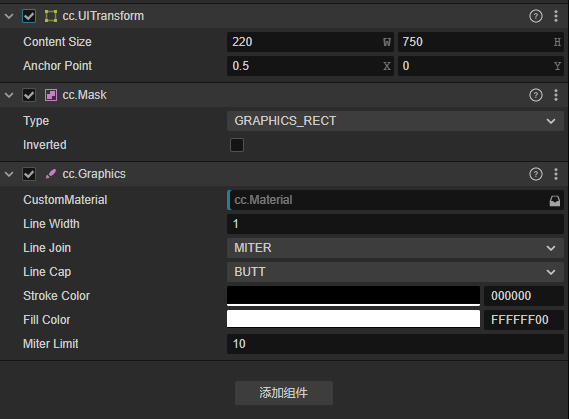

关于箭头长短的控制，我们使用Mask组件和UITransform组件实现。
下面一起来写代码。
3.编写代码
首先我们创建一个HeartStoneArrow组件并且添加到节点上。
import { _decorator, Component, EventMouse, find, misc, Node, NodeEventType, UI, UITransform, v2, v3, Vec2, Vec3 } from 'cc';const { ccclass, property } = _decorator;@ccclass('HeartStoneArrow')export class HeartStoneArrow extends Component { arrow: Node; body: Node; bodyTrans: UITransform; criticalValue: number;}
然后在start()方法中进行初始化。
start() { const canvas = find("Canvas"); this.arrow = canvas.getChildByPath("HeartStoneArrow/arrow"); this.arrow.active = false; this.body = canvas.getChildByPath("HeartStoneArrow/body"); this.bodyTrans = this.body.getComponent(UITransform); const len = this.body.children[0].children.length; const lastChildren = this.body.children[0].children[len - 1]; this.criticalValue = lastChildren.position.y + lastChildren.getComponent(UITransform).height; let startPos = null;}
鼠标的点击位置通过NodeEventType.MOUSE_DOWN事件的getUILocation()获取。
canvas.on(NodeEventType.MOUSE_DOWN, (event: EventMouse) => { const pos = event.getUILocation(); startPos = v3(pos.x, pos.y, 0); this.body.worldPosition = startPos; this.arrow.worldPosition = startPos;}, this);

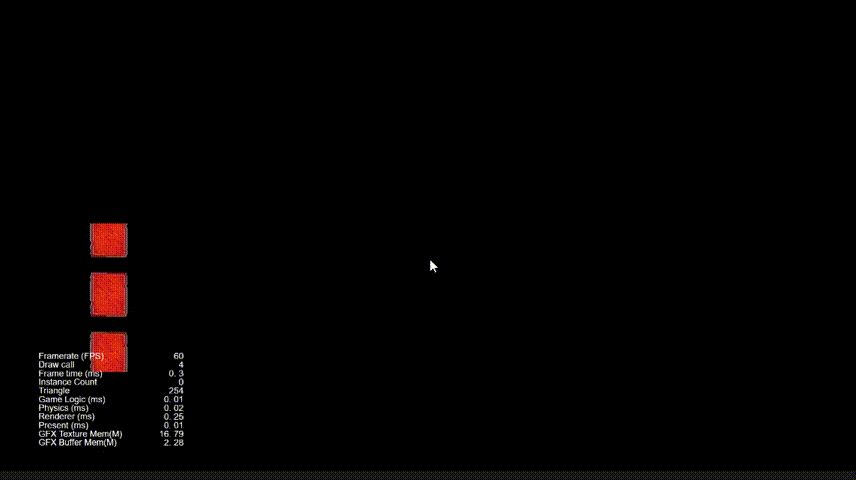

效果如下:
然后在NodeEventType.MOUSE_DOWN事件中更新箭头的位置和朝向、更新身体的长度和朝向。
canvas.on(NodeEventType.MOUSE_MOVE, (event: EventMouse) => { if (startPos != null) { if (!this.arrow.active) { this.arrow.active = true; } const pos = event.getUILocation(); this.arrow.worldPosition = v3(pos.x, pos.y, 0); this.body.angle = this.calculateAngle(v2(0, 1), v2(pos.x - startPos.x, pos.y - startPos.y)) this.arrow.angle = this.body.angle; this.bodyTrans.height = (Vec3.distance(this.arrow.worldPosition, startPos) - 50) / this.node.scale.y; }}, this);
其中朝向的计算运用到了求2个向量的夹角。
calculateAngle(vectorA: Vec2, vectorB: Vec2) { // 使用 Math.atan2 获取带方向的角度（弧度） const angleRad = Math.atan2(vectorB.y, vectorB.x) - Math.atan2(vectorA.y, vectorA.x); // 将弧度转换为角度 const degrees = misc.radiansToDegrees(angleRad); // 确保角度在 [0, 360) 范围内 return (degrees + 360) % 360;}
箭头的长度通过修改Mask组件所在的节点的UITransform组件的高度，长度的计算用Vec3.distance计算。
this.bodyTrans.height = (Vec3.distance(this.arrow.worldPosition, startPos) - 50) / this.node.scale.y;
效果如下:
最后箭头的简易动画效果我们在update中实现，不断更新y坐标，并且循环。
protected update(dt: number): void { for (let i = 0; i < this.body.children[0].children.length; i++) { this.body.children[0].children[i].position = this.body.children[0].children[i].position.add3f(0, 10, 0); if (this.body.children[0].children[i].position.y >= this.criticalValue) { this.body.children[0].children[i].position = v3(); } }}

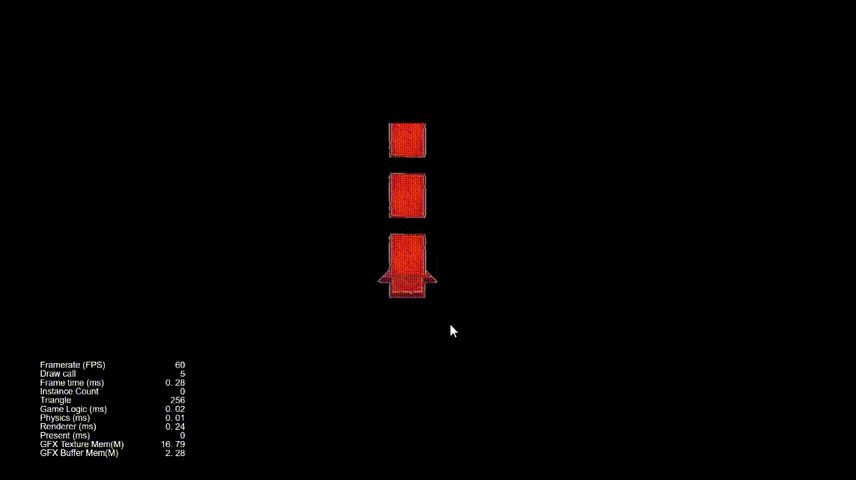

效果如下:
就这样我们的代码编写完毕，下面看看效果。

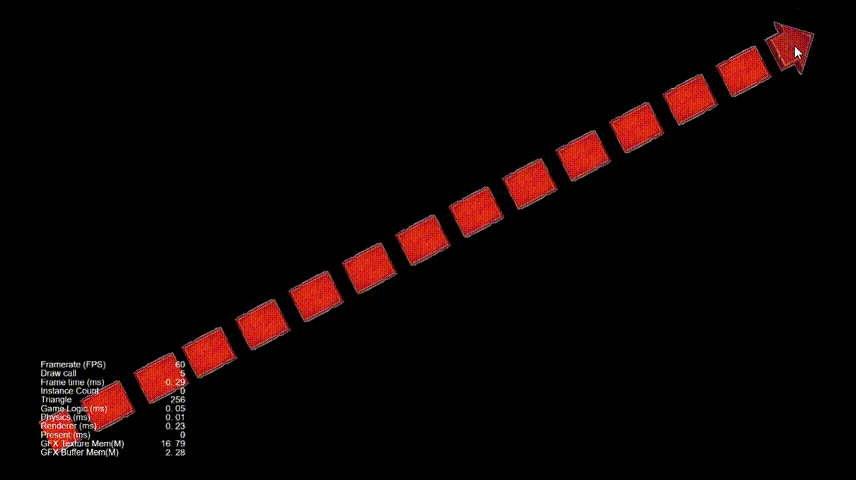

5.效果演示
结语
向好游戏和青春致敬！
本文源工程可通过私信HeartStoneArrow获取。
