作者：槐佳辉。Sealos maintainer
在 Kubernetes 的世界中，命令行工具（如 kubectl 和 helm）是我们与集群交互的主要方式。然而，有时候，我们可能希望能够在 Web 页面中直接打开一个终端，执行这些命令，而不需要在本地环境中安装和配置这些工具。本文将深入探讨如何通过 Kubernetes 自定义资源定义（CRD）实现这个功能，并通过一个真实的示例展示其设计和实现过程。
Sealos[1] 中的 App Launchpad 和 Database 等应用为我们屏蔽掉了 kubernetes 资源层面的逻辑，抽象为应用层，但是对应更为复杂的情况，可能需要我们更原生的操作 kubernetes。

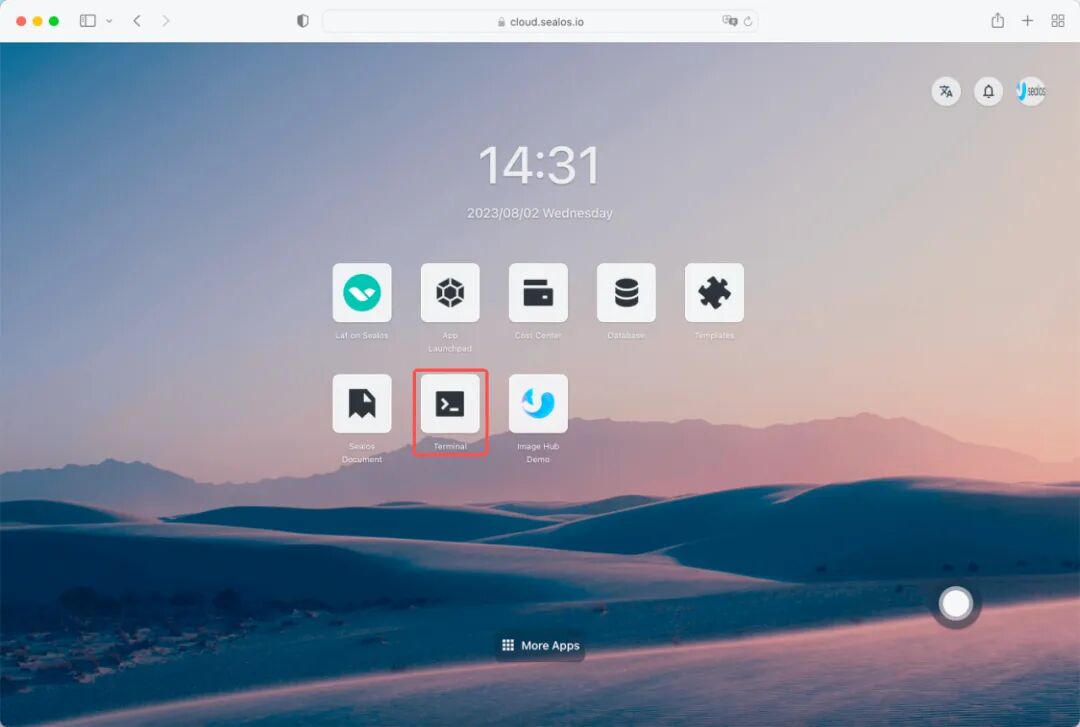

如下所示，在 Terminal 中与 K8s API Server 交互：

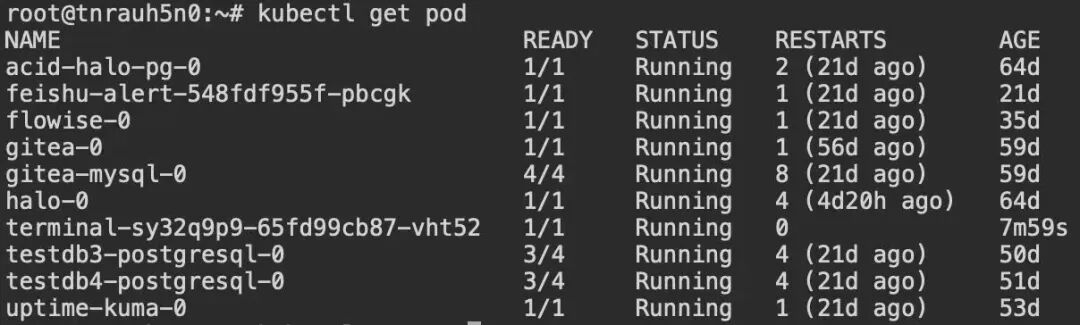

查看 Pod 资源（kubernetes 最小调度单位，真正运行容器的资源）:
$ kubectl get pod

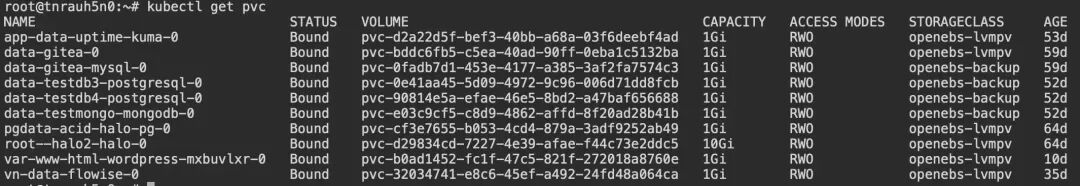

查看存储 pvc 资源（容器挂载的存储资源，如 App Launchpad 中指定的存储）：
$ kubectl get pvc
Terminal 高级用法
Terminal 还支持更为复杂的操作。
Terminal + App Launchpad 一键交互

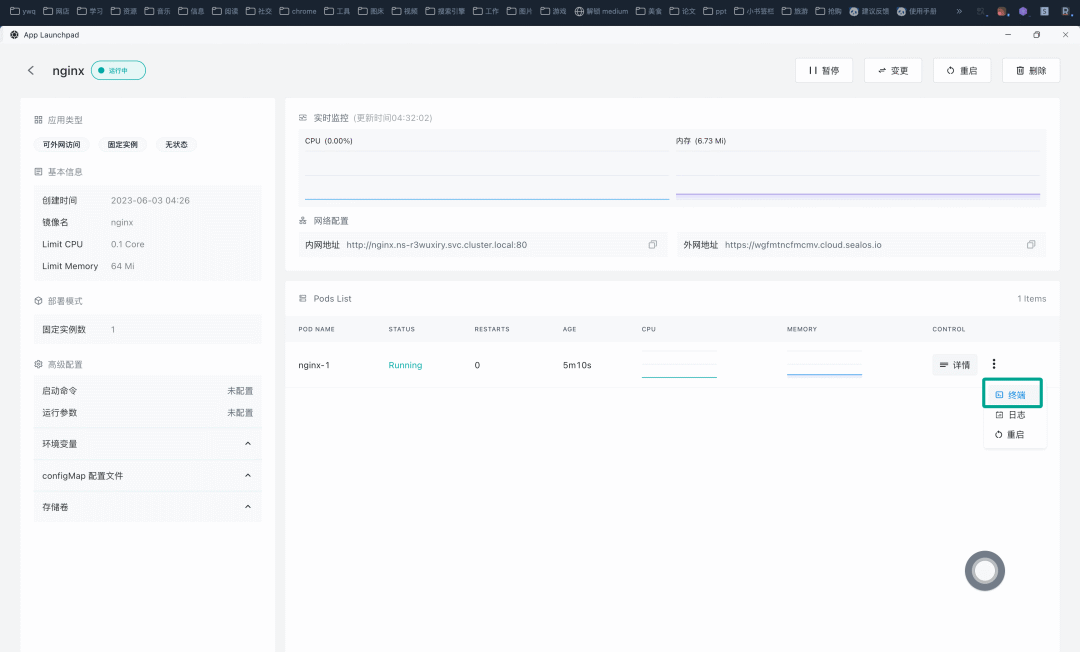

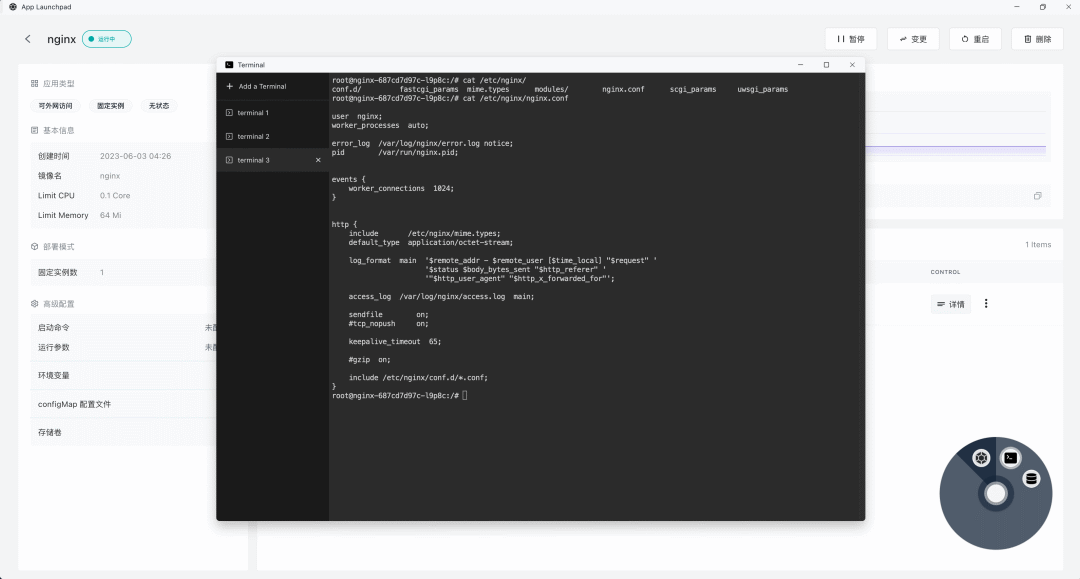

可以直接通过终端 App 进入每个应用所在容器的终端。假设你在应用管理中部署了一个应用 Nginx，可以直接进入 Nginx 应用的详情页面，依次点击详情右侧的三个点，再点击「终端」，便进入了 Nginx 应用的终端。
Terminal + Database 一键直连
在终端中一键直连数据库 App[2] 中创建的数据库。

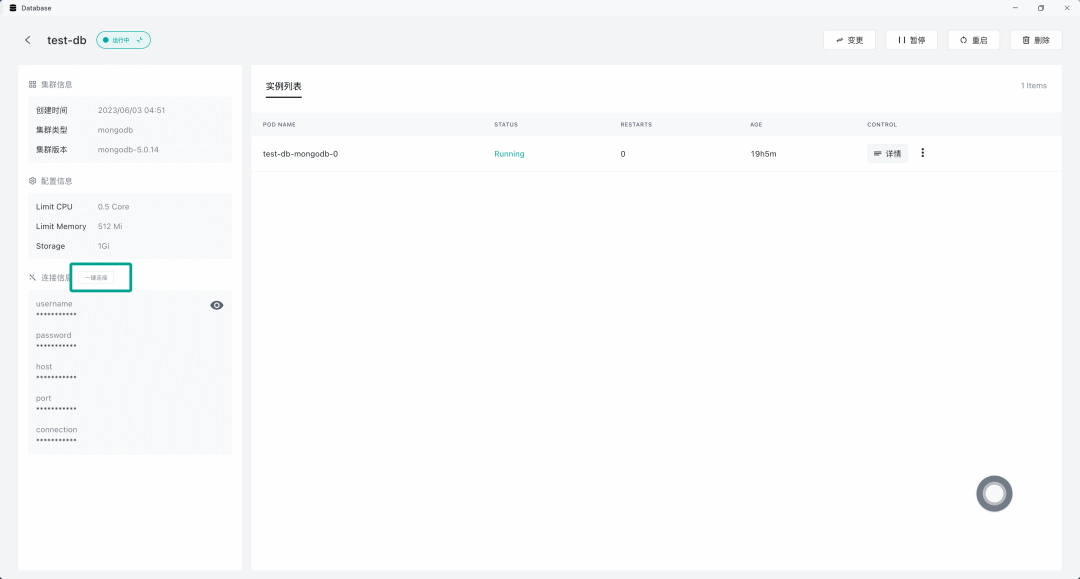

进入数据库详情页面，点击左侧的「一键连接」：

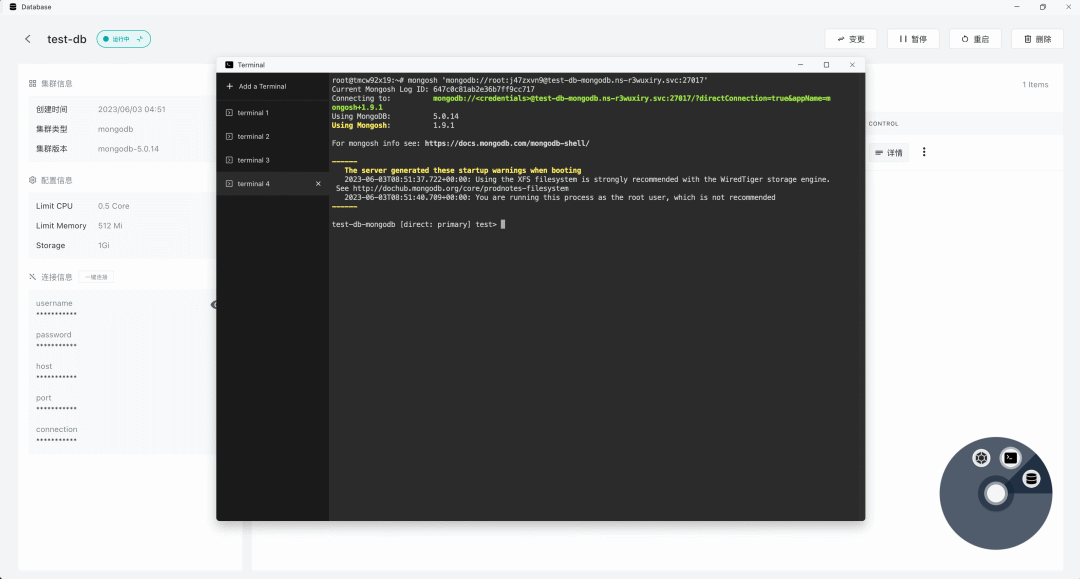

跳转到 Terminal 并直连数据库：
功能描述
这个功能的核心是一个名为 Terminal 的 Kubernetes CRD。用户可以在 Web 页面中创建一个新的 Terminal CRD，然后页面会打开一个新的 Terminal。这个 Terminal 具有指定 Kubernetes Namespace 的访问权限，可以执行 kubectl，helm 等命令。
下面是一个 Terminal CRD 的示例：
spec: apiServer: https://kubernetes.default.svc.cluster.local:443 ingressType: nginx keepalived: 4h replicas: 1 token: xxxxxstatus: availableReplicas: 1 domain: https://xxxxxx.cloud.sealos.io
CRD 字段说明
在 Terminal CRD 的 spec 部分，以下是各字段的说明：
apiServer: Kubernetes API 服务器的地址。Terminal 使用这个地址与 Kubernetes API 服务器通信。
ingressType: Ingress 控制器的类型，可以是 nginx 或 apisix。
keepalived: Terminal 的生存时间。例如，4h 表示 Terminal 在被创建 4 小时后会被自动删除。
replicas: Terminal 的副本数。目前只支持 1。
token: Kubernetes API 服务器的访问令牌。Terminal 使用此令牌进行鉴权。
在 status 部分，以下是各字段的说明：
availableReplicas: 可用副本数量。
domain: 用于在 Web 中与 Terminal 交互的地址。
创建 Terminal CRD 后，Web 页面中就会打开一个新的 Terminal。用户可以在这个 Terminal 中执行 kubectl，helm 等命令。
设计与实现
Terminal 功能的设计与实现包括以下几个关键部分：
Terminal Controller
Terminal Controller 是 Terminal 功能的核心部分。它负责监听 Terminal CRD 的创建、更新和删除事件，并响应这些事件。
Terminal Pod
Terminal Pod 是实际运行的 Terminal。它运行一个特殊的 Docker 镜像，这个镜像包含了 kubectl，helm 等命令行工具，以及一个 Web 终端服务器（例如 ttyd[3]）。Pod 内的 Web 终端服务器监听 8080 端口，并提供 Web 终端服务。
Service 和 Ingress
Terminal Controller 为每个 Terminal CRD 创建一个对应的 Kubernetes Service 和 Ingress。Service 将网络流量路由到 Terminal Pod，Ingress 将外部访问请求路由到 Service。
Terminal Docker 镜像
Terminal Docker 镜像是 Terminal Pod 运行的镜像。它基于 Ubuntu 20.04，包含了 kubectl，helm 等命令行工具，以及一个 Web 终端服务器 ttyd。此外，该镜像还包含了 MySQL，MongoDB，Redis 的客户端，以便用户能够直接在 Terminal 中连接和操作这些数据库。
这个 Docker 镜像的构建过程如下：
安装必要的软件包，包括 kubectl，helm，vim 等。
将 Web 终端服务器 ttyd 和一个启动脚本 start-terminal.sh 添加到镜像中。
设置 ttyd 服务器监听 8080 端口，并配置 ttyd 服务器的启动参数，包括 Kubernetes API 服务器的地址和访问令牌。
这个 Docker 镜像的 Dockerfile 如下：
FROM ubuntu:20.04LABEL org.opencontainers.image.authors="labring"USER rootENV HOME /rootARG kubeVersion=1.25.6ARG ttydVersion=1.7.3ARG helmVersion=3.12.0ARG ARCHARG DEBIAN_FRONTEND=noninteractiveWORKDIR /rootCOPY ./inline.html ./index.htmlCOPY vim/ .COPY scripts/start-terminal.sh /usr/bin/COPY scripts/ttyd-kubectl.sh /usr/bin/RUN arch && \ apt-get update && \ apt-get install -y --no-install-recommends -o Acquire::http::No-Cache=True \ ca-certificates curl wget bind9-utils git g++ gcc libc6-dev make pkg-config vim \ ncurses-dev libtolua-dev exuberant-ctags gdb dnsutils iputils-ping net-tools postgresql-client && \ apt-get clean && rm -rf /var/lib/apt/lists/* && \ chmod a+x /usr/bin/ttyd-kubectl.sh && \ bash /usr/bin/ttyd-kubectl.sh && \ vim +PlugInstall +qall && \ chmod a+x /usr/bin/start-terminal.shENV USER_TOKEN ""ENV APISERVER "https://apiserver.cluster.local:6443"ENV USER_NAME "admin"ENV NAMESPACE "default"EXPOSE 8080CMD ["sh","/usr/bin/start-terminal.sh"]
❝
镜像 Dockerfile：https://github.com/labring-actions/cluster-image/blob/main/dockerimages/terminal/latest/Dockerfile
镜像托管 GitHub 自动化构建仓库：https://github.com/labring-actions/cluster-image
Terminal 删除和生存时间
Terminal Controller 使用 Kubernetes 的 Finalizer 机制来处理 Terminal CRD 的删除事件。当 Terminal CRD 被删除时，Finalizer 会阻止 Kubernetes 立即删除 CRD，而是等待 Terminal Controller 清理与 Terminal CRD 相关的资源（如 Deployment，Service 和 Ingress）后再删除 CRD。
此外，Terminal Controller 还使用 Keepalive 机制来自动删除过期的 Terminal。Terminal 的生存时间由 keepalived 字段指定，当 Terminal 存在的时间超过 keepalived 指定的时间后，Terminal Controller 会自动删除 Terminal。
前后端交互流程
下面是用户从点击 Terminal 按钮到进入 Terminal 的具体流程：
用户在 Web 页面中点击 Terminal 按钮，页面会发送一个请求到后端，请求中包含了 Terminal 的配置信息（如 Kubernetes Namespace 和生存时间）。
后端接收到请求后，会创建一个新的 Terminal CRD，CRD 中包含了 Terminal 的配置信息。
Terminal Controller 监控到新的 Terminal CRD 被创建，会创建一个对应的 Terminal Pod，Pod 运行的 Docker 镜像包含了 kubectl，helm 等命令行工具，以及一个 Web 终端服务器。
Terminal Controller 还会创建一个对应的 Kubernetes Service 和 Ingress，Service 将网络流量路由到 Terminal Pod，Ingress 将外部访问请求路由到 Service。
后端会从 Terminal CRD 的 status 字段中获取到 Terminal 的域名，并将这个域名返回给前端。
前端接收到 Terminal 的域名后，会在新的标签页中打开这个域名，用户就可以看到一个新的 Terminal，并可以在这个 Terminal 中执行 kubectl，helm 等命令。
自定义配置
多种 Ingress 控制器支持
Terminal 支持多种 Ingress 控制器，包括 Nginx 和 Apisix。用户可以根据自己的实际情况选择合适的 Ingress 控制器。
生存时间设置
用户可以设置 Terminal 的生存时间。Terminal 在被创建一段时间后会被自动删除，这样可以防止 Terminal 长时间未使用而占用系统资源。
未来的改进
更多的命令行工具支持
在 Terminal Docker 镜像中添加更多的命令行工具，如 istioctl，kn 等，这样用户就可以在 Terminal 中执行更多的操作。
更多的 Ingress 控制器支持
支持更多的 Ingress 控制器，如 Traefik，HAProxy 等，用户可以根据自己的实际情况选择合适的 Ingress 控制器。
使用 WebSocket 通信
通过 Ingress 暴露 WebSocket 服务。用户可以在 Web 页面中打开一个终端，通过 WebSocket 与 Kubernetes 集群进行交互。相比于 HTTP 协议，WebSocket 提供了更高效、实时的双向通信能力，极大地提升了用户的使用体验。
权限控制
增加权限控制功能，后续增加企业协作功能，多用户共享 namespace，terminal 通过获取相应权限来获得对应用户空间的权限，如 manager, developer 等。
集成更多开发工具
除了 kubectl 和 helm 外，还可以在 Terminal 中集成更多的开发和调试工具，如 git，curl，jq 等。
个性化配置
用户可以根据自己的需要，配置 Terminal 的外观，如主题颜色，字体大小等。也可以配置 Terminal 的行为，如命令历史记录的长度，键盘快捷键等。
结论
通过 Kubernetes 的 CRD 功能，我们可以轻松地在 Web 页面中添加一个功能强大的 Terminal。用户可以在这个 Terminal 中执行各种命令，更好地与 Kubernetes 集群交互。这不仅提高了用户的工作效率，也极大地提升了用户的使用体验。
引用链接
[1]
Sealos: https://sealos.io[2]
数据库 App: https://docs.sealos.io/zh-Hans/docs/platform-components/dbprovider/[3]
ttyd: https://github.com/tsl0922/ttyd
