现实问题
Kubernetes 集群的节点上，除了运行 Pod 之外，实际上还会运行很多操作系统内核进程以及由 Systemd 管理的进程（例如 auditd，docker，kubelet等）。
如下所示：
# ps -f -p 2UID PID PPID C STIME TTY TIME CMDroot 2 0 0 1月11 ? 00:00:01 [kthreadd]# ps -f -p 1UID PID PPID C STIME TTY TIME CMDroot 1 0 6 1月11 ? 16:12:39 /usr/lib/systemd/systemd --switched-root --system --deserialize 22
带 [] 的都是内核进程，它们的父进程是 2 号进程，而 systemd 是 1 号进程。
因此节点可被 Pod 使用的资源往往受到其它进程的制约：
如何让节点的可用资源更加确定呢？
如何不要让节点的其它进程占用过多的资源，尤其是内存？
如何预留一些资源给到系统关键进程呢（例如sshd，以确保在关键时候我们可以远程登录）？
在现实中，笔者遇到过很多软件的内存泄漏问题，包括 systemd，auditd 等，既然 cgroup 可以限制进程的内存使用，那 Kubernetes 有什么方案可以使用吗？
Kubernetes 提供了“为系统守护进程预留计算资源方案”（https://kubernetes.io/zh-cn/docs/tasks/administer-cluster/reserve-compute-resources/） ，它可以在预留的同时，也可以限制每个部分的资源使用。
资源预留
kubelet中有几个参数，通过这几个参数可以为系统进程预留资源，不至于pod把计算资源耗尽，而导致系统操作都无法正常进行。
--enforce-node-allocatable--system-reserved--system-reserved-cgroup--kube-reserved--kube-reserved-cgroup--eviction-har
节点可分配资源
在kubernetes 1.6版本后，引入了Node的Allocatable特性，通过该特性我们可以控制每个节点可分配的资源。

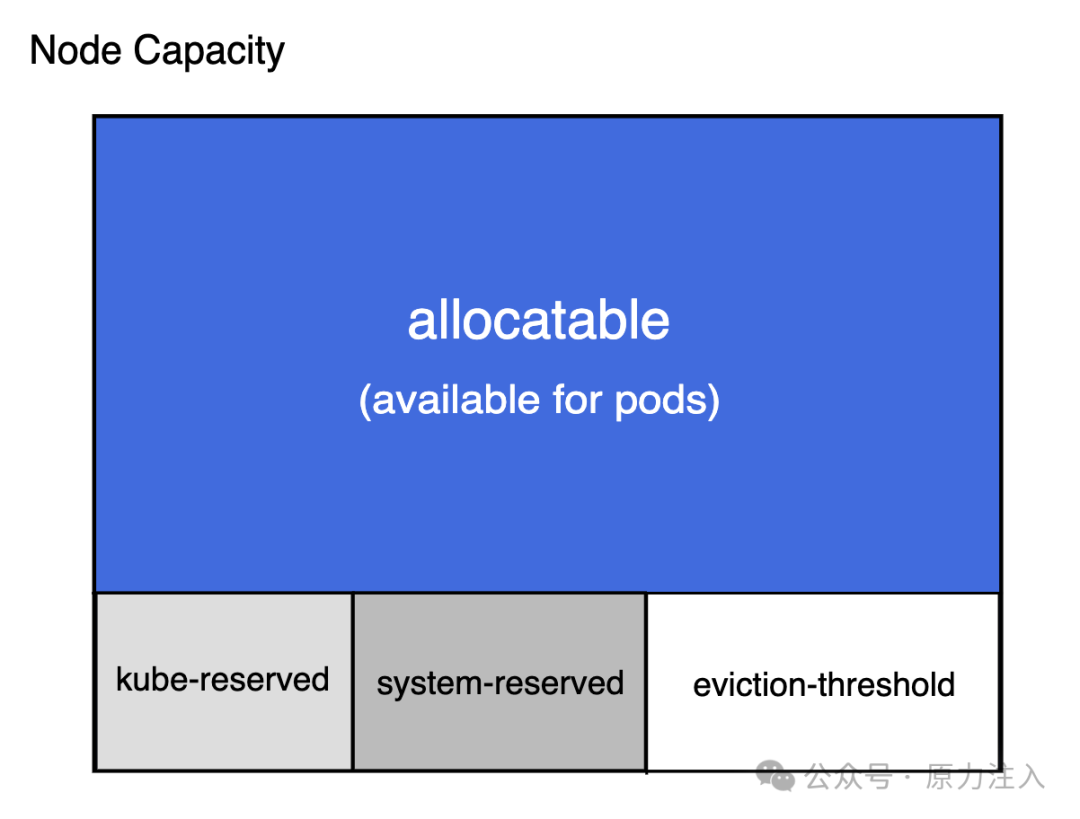

Capacity 是指 Node 的容量，allocatable 的值为
allocatable = capacity - kube_reserved - system_reserved - eviction_threshhold
当 kubelet 启动后，Node 的 allocatable 就是固定的，不会因为 pod 的创建与销毁而改变。
allocatable vs requests vs limits
在 pod 的 yaml 文件中，我们可以为 pod 设置 requests 与 limits。其中 limits 与 allocatable 没有什么关系。但 requests 与 allocatable 关系紧密。
调度到某个节点上的 Pod的requests总和不能超过该节点的allocatable。limits 的总和没有上限。
比如某个节点的内存的allocatable为10Gi，有三个Pod（requests.memory=3Gi）已经调度到该节点上，那么第 4 个 Pod 就无法调度到该节点上，即使该 Node 上的空闲内存大于 3Gi。
资源预留 - 不配置 cgroup
假设我们现在需要为系统预留一定的资源，那么我们可以配置如下的kubelet 参数（在这里我们不设置对应的cgroup参数）：
--enforce-node-allocatable=pods--kube-reserved=memory=...--system-reserved=memory=...--eviction-hard=...
在上面提到，节点上 Pod 的 requests 总和不能超过 allocatable。
当我们设置了以上的四个参数时，节点上所有 Pod 实际使用的资源总和不会超过 capacity - kube_reserved - system_reserved
我们可以通过实验进行验证。
1、参数设置
kubelet 的启动参数如下：
/usr/bin/kubelet --address=0.0.0.0 --allow-privileged=true --cluster-dns=10.254.0.10 --cluster-domain=kube.local --fail-swap-on=true --hostname-override=192.168.1.101 --kubeconfig=/etc/kubernetes/kubeconfig --pod-infra-container-image=10.142.232.115:8021/library/pause:latest --port=10250 --enforce-node-allocatable=pods --kube-reserved=memory=1Gi --system-reserved=memory=1Gi --cgroup-driver=cgroupfs --eviction-hard=memory.available<100Mi
2、查看capacity及allocatable
查看到 Node 的 capacity 及 allocatable 的值如下：
Capacity: cpu: 2 memory: 4016436Ki (约3.83Gi) pods: 110Allocatable: cpu: 2 memory: 1816884Ki (约1.73Gi) pods: 110
我们可以计算出 allocatable 的值，刚好与上面的一致：
allocatale = capacity - kube_reserved - system_reserved - eviction_hard1816884Ki = 4016436Ki - 1*1024*1024Ki - 1*1024*1024Ki - 100*1024Ki
我们可以通过 free 命令来查看 Node 的 total 值，与 capacity 一致：
$ free -k total used free shared buff/cache availableMem: 4016436 1224372 2234872 17100 557192 2453156Swap: 0 0 0
3、查看 kubepods 控制组
查看 kubepods 控制组中对内存的限制，该值决定了 Node 上所有的 Pod 能使用的资源上限（这个很重要）：
$ cat /sys/fs/cgroup/memory/kubepods/memory.limit_in_bytes 19653468161965346816 Bytes = 1919284Ki = allocatable + 100Mi
根据上面的计算可知，Node 上 Pod 能实际使用的资源上限值为：
kubepods/memory.limit_in_bytes = capacity - kube_reserved - system_reserved
注意：根据上面的公式，我们可以知道，一个节点上所有Pod能使用的内存总和，与 eviction-hard 无关
4、查看内存的空闲情况
查看内存的使用情况，发现空闲内存为 2.3Gi
$ free -h total used free shared buff/cache availableMem: 3.8G 1.2G 2.1G 16M 544M 2.3GSwap: 0B 0B 0B
5、创建pod
此时内存的空闲值为2.3Gi，allocatable为1.73Gi，kubepod.limit为1.83Gi。
我们创建一个Pod，pod.request为0.1Gi，pod.limit为20Gi，Pod实际消耗内存1Gi。理论上该Pod能创建成功，实际也成功了，如下：
$ kubectl get podNAME READY STATUS RESTARTS AGEcentos-659755bf78-jdlrc 1/1 Running 0 44s
查看 Node 的内存使用情况：
$ free -h total used free shared buff/cache availableMem: 3.8G 2.2G 1.1G 16M 546M 1.3GSwap: 0B 0B 0B
此时，空闲内存为1.3Gi，Node 剩余的 request 为1.63Gi，Node 的kubepods.limit 还剩 0.83Gi。
我们再创建一个同样的 Pod，根据推测，Pod 可以调度成功，但是由于要消耗 1Gi 的实际内存，超过了0.83Gi，那么该 Pod 会出现 OOM。实验结果也的确如此：
$ kubectl get podNAME READY STATUS RESTARTS AGEcentos-659755bf78-j8wjv 0/1 OOMKilled 0 5scentos-659755bf78-jdlrc 1/1 Running 1 1m
资源预留 - 设置对应的 cgroup
如果还设置了对应的 --system-reserved-cgroup 和 --kube-reserved-cgroup参数，Pod能实际使用的资源上限不会改变（即kubepods.limit_in_bytes不变），但系统进程与kube进程也会受到资源上限的限制。如果系统进程超过了预留资源，那么系统进程会被cgroup杀掉。
但是如果不设这两个参数，那么系统进程可以使用超过预留的资源上限。
注意：systemd 本身不受这个约束，如下所示：
cat /proc/1/cgroup11:blkio:/10:cpuset:/9:perf_event:/8:freezer:/7:pids:/6:cpuacct,cpu:/5:net_prio,net_cls:/4:hugetlb:/3:memory:/2:devices:/1:name=systemd:/ls /sys/fs/cgroup/memory/cgroup.clone_children kubepods memory.kmem.limit_in_bytes memory.kmem.tcp.max_usage_in_bytes memory.memsw.failcnt memory.numa_stat memory.swappiness system.slicecgroup.event_control kube.slice memory.kmem.max_usage_in_bytes memory.kmem.tcp.usage_in_bytes memory.memsw.limit_in_bytes memory.oom_control memory.usage_in_bytes taskscgroup.procs memory.failcnt memory.kmem.slabinfo memory.kmem.usage_in_bytes memory.memsw.max_usage_in_bytes memory.pressure_level memory.use_hierarchy user.slicecgroup.sane_behavior memory.force_empty memory.kmem.tcp.failcnt memory.limit_in_bytes memory.memsw.usage_in_bytes memory.soft_limit_in_bytes notify_on_releasedocker memory.kmem.failcnt memory.kmem.tcp.limit_in_bytes memory.max_usage_in_bytes memory.move_charge_at_immigrate memory.stat release_agentcat /sys/fs/cgroup/memory/memory.limit_in_bytes9223372036854771712
kube.slice 为例：
ls /sys/fs/cgroup/memory/kube.slice/cgroup.clone_children memory.force_empty memory.kmem.tcp.failcnt memory.limit_in_bytes memory.memsw.usage_in_bytes memory.soft_limit_in_bytes notify_on_releasecgroup.event_control memory.kmem.failcnt memory.kmem.tcp.limit_in_bytes memory.max_usage_in_bytes memory.move_charge_at_immigrate memory.stat runtimecgroup.procs memory.kmem.limit_in_bytes memory.kmem.tcp.max_usage_in_bytes memory.memsw.failcnt memory.numa_stat memory.swappiness taskskubelet memory.kmem.max_usage_in_bytes memory.kmem.tcp.usage_in_bytes memory.memsw.limit_in_bytes memory.oom_control memory.usage_in_bytesmemory.failcnt memory.kmem.slabinfo memory.kmem.usage_in_bytes memory.memsw.max_usage_in_bytes memory.pressure_level memory.use_hierarchy
cat /sys/fs/cgroup/memory/kube.slice/memory.limit_in_bytes8000000000
配置建议
参考配置：
enforceNodeAllocatable:- pods- system-reserved- kube-reservedsystemReservedCgroup: /system.slicekubeReservedCgroup: /kube.slicekubeletCgroups: /kube.slice/kubeletsystemCgroups: /system.slicecgroupRoot: /systemReserved: cpu: 1500m memory: 8GkubeReserved: cpu: 1500m memory: 8GevictionHard: imagefs.available: 5% memory.available: 4000Mi nodefs.available: 5% nodefs.inodesFree: 5%
为了避免资源浪费，我们需要结合可观测平台来优化上述参数的配置。
总结
Node 的 allocatable 在 kubelet 启动后是一个固定的值，不会因为pod的创建与删除而改变；
当我们为 Pod 设置了 resources.requests 时，调度到 Node 上的 Pod 的 resources.requests 的总和不会超过Node的allocatable。但Pod的resources.limits 总和可以超过 Node 的 allocatable；
一个 Pod 能否成功调度到某个Node，关键要看该Pod的resources.request 是否小于 Node 剩下的 request，而不是看 Node 实际的资源空闲量。即使空闲资源小于 Pod 的 requests，Pod 也可以调度到该Node上；
当 Pod 的资源实际使用量超过其 limits 时，cgroup 会把该 Pod 内超出限额的进程杀掉（如果是容器内的 1 号进程被杀掉了，则容器就会退出）；
当我们只设置如下四个参数时，可以达到为系统预留资源的效果，即Pod 的资源实际使用量不会超过 allocatable 的值（因为 kubepods 控制组中 memory.limit_in_bytes 的值就为 allocatable 的值）。即使系统本身没有使用完预留的那部分资源，Pod 也无法使用。当系统超出了预留的那部分资源时，系统进程可以抢占 allocatable 中的资源，即对系统使用的资源没有限制；
--enforce-node-allocatable=pods--kube-reserved=memory=...--system-reserved=memory=...--eviction-hard=...
当我们除了设置了以上四个参数，还设置了对应的 cgroup 时（如下），那么除了 Pod 使用的资源上限不会超过 allocatable 外，系统使用的资源上限也不会超过预留资源。当系统进程超过预留资源时，系统进程也会被 cgroup杀掉（推荐使用）；
--enforce-node-allocatable=pods,kube-reserved,system-reserved--kube-reserved=memory=...--kube-reserved-cgroup=...--system-reserved=memory=...--system-reserved-cgroup=...--eviction-hard=...
allocatable与kubepods.limit的值不一样，它们之间相差一个 eviction_hard；
allocatable = capacity - kube_reserved - system_reserved - eviction_hardkubepods.limit = capacity - kube_reserved - system_reserved
参考
https://kubernetes.io/zh-cn/docs/tasks/administer-cluster/reserve-compute-resources/
https://pshizhsysu.gitbook.io/kubernetes/zi-yuan-guan-kong
