原理篇：Linux 网络基础知识 - VXLAN 原理介绍
Linux 基础知识 - 一文学会网络虚拟化
Overlay 与 Underlay 的关系

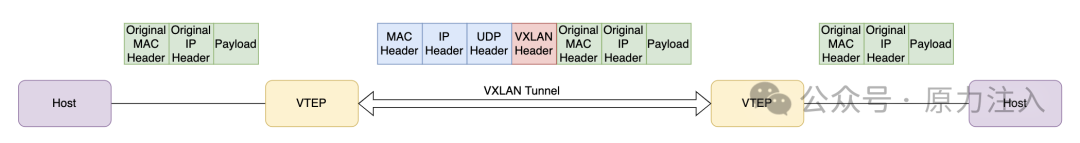

在 VXLAN 网络中，最重要的就是 VTEP（VXLAN Tunnel Endpoints，VXLAN 隧道端点）。VTEP 作为隧道端点，负责对原始二层网络包进行封包跟解包处理，即将原始二层网络包通过 UDP 协议在底层物理网络进行传输。VTEP 可以是一台物理交换机，也可以是在 Linux 宿主机内核态的一个 VXLAN 虚拟设备。

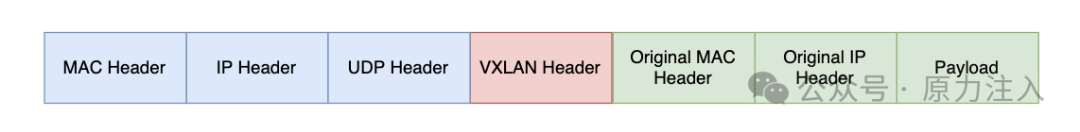

这个也是我们常说的封包解包的由来，另外 Overlay 网络因为需要走 Underlay 网络，因此它的 MTU 要设置比 Underlay 网络的小，通常情况下 Underlay 网络的 MTU 为 1500，则 Overlay 的 MTU 设置为 1450.
VXLAN 协议

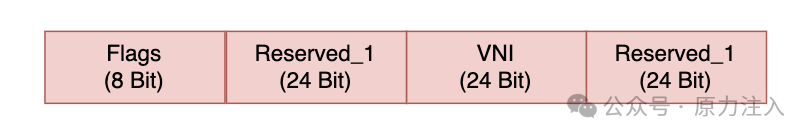

VXLAN 协议中最重要的便是 VXLAN Header，VTEP 在给原始二层网络包加上 VXLAN Header 之后便通过 UDP 协议发送出去。VXLAN Header 也比较简单：
VXLAN Header 中最重要的便是 VNI（VXLAN Network Identifier）。VXLAN 的一个主要设计就是为了支持多租户，VNI 就是租户 ID。VNI 有 24 位，最多可以支持 2^24=16777216 个租户，而传统的 VLAN 只支持 4096 个租户，远远多于 VLAN。
VPC 多租户

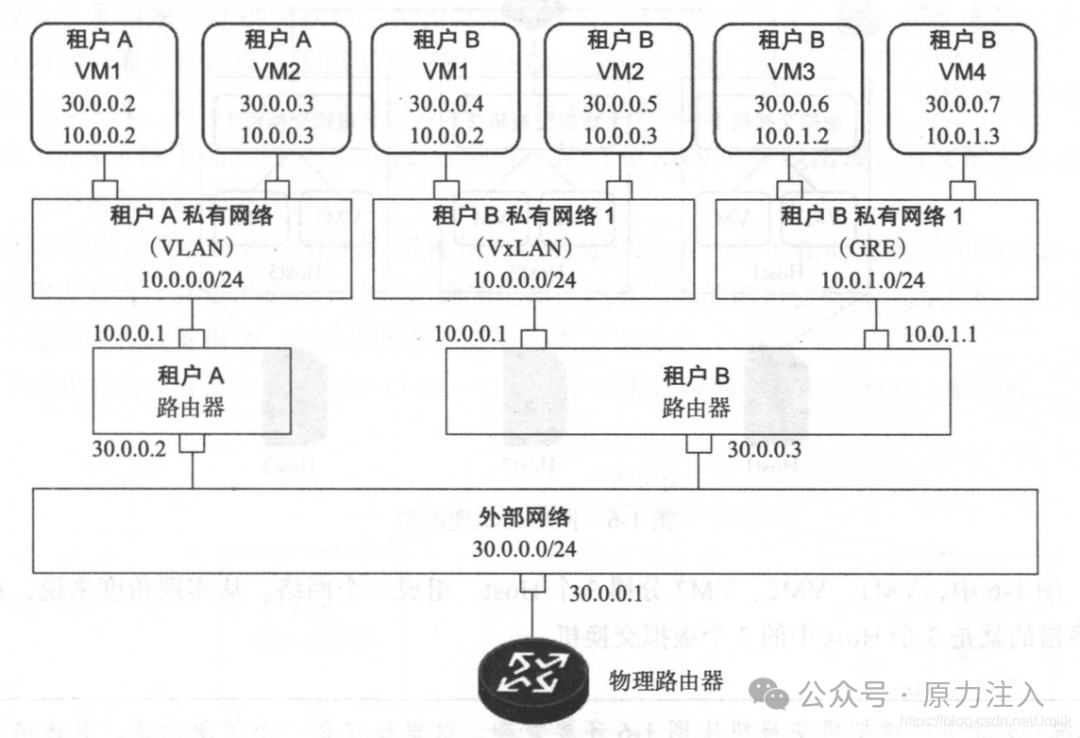

我们以 OpenStack 的 Neutron 为例，看一下它面向多租户的 VPC 虚拟网络模型：
Neutron 是一个为 OpenStack 提供 Network Connectivity as s Service 的项目，通过 RESTful API（Core & Plugin API）提供了 Network、Subnet、Port、Router 等多种虚拟网络资源及其服务类型，帮助用户构建构建面向多租户的 VPC（Virtual Private Cloud，虚拟私有云）虚拟网络模型。使得租户可以在自己的 VPC 内可以自由定义 Subnet 划分、IP Pool 规划、Routing Table、ACL 以及 Security Group 访问控制。
详细可以参考：《基于 Linux Bridge 的 Neutron 多平面网络实现原理》
地址：https://www.cnblogs.com/jmilkfan-fanguiju/p/10589726.html
Kubernetes 场景中的流量图
节点内 Pod 之间的流量数据包将由 OVS 网桥直接转发。
跨节点 Pod 之间的流量数据包将首先转发到 antrea-tun0 端口，封装并通过隧道发送到目标节点；然后将它们解封装，通过 antrea-tun0 端口注入到 OVS 网桥，最后转发到目标 Pod。
Pod 到外部流量 发往外部 IP 或节点网络的数据包将转发到 antrea-gw0 端口（因为它是本地 Pod 子网的网关），并将路由（基于节点上配置的路由）到节点的适当网络接口（例如，裸机节点的物理网络接口）并从那里发送到节点网络。Antrea Agent 创建 iptables（MASQUERADE）规则以对来自 Pod 的数据包执行 SNAT，因此它们的源 IP 将在发出之前重写为节点的 IP。
VM 网络流量的逻辑本质上和 K8s Pod 网络流量一样，这里涉及到了 OVS 和 Andrea（VMware 开源的一个 Kubernetes CNI 插件）。
