此次1/10的梅卡瓦4M从2023年6月开始设计，选材纯粹因为科幻的外形，由于当时本轮巴以冲突还未开始，所以也不存在任何政治立场等因素，还希望各位读者以纯模型的眼光来评价。
小编：尴尬，小编耽误了好久才编辑，对不起查总啊，感受下大比例RC的震撼吧！

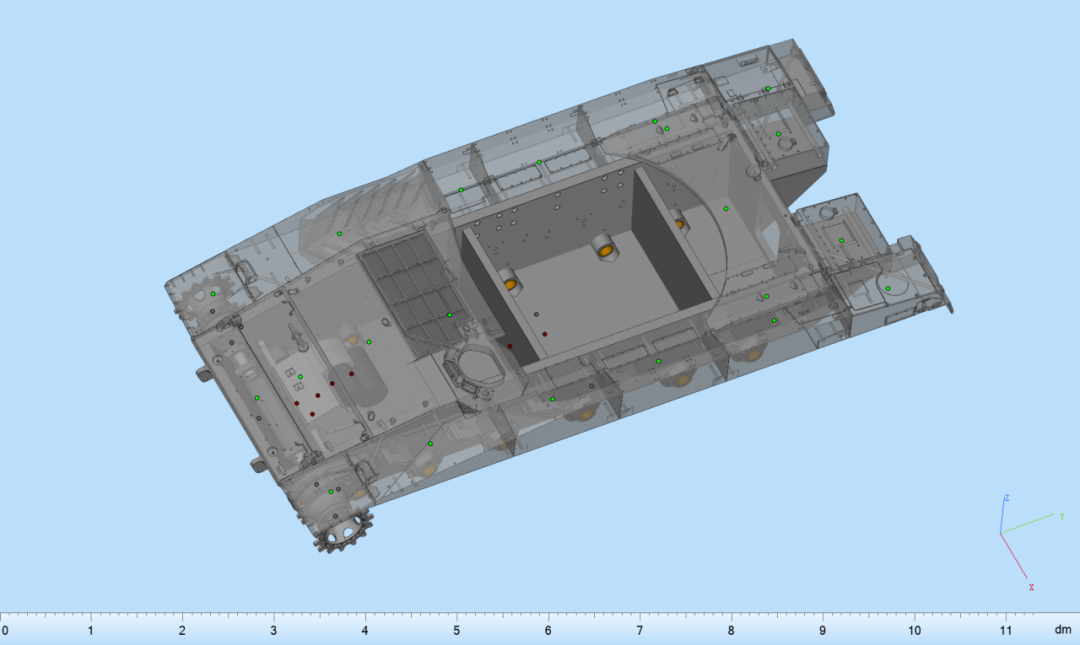

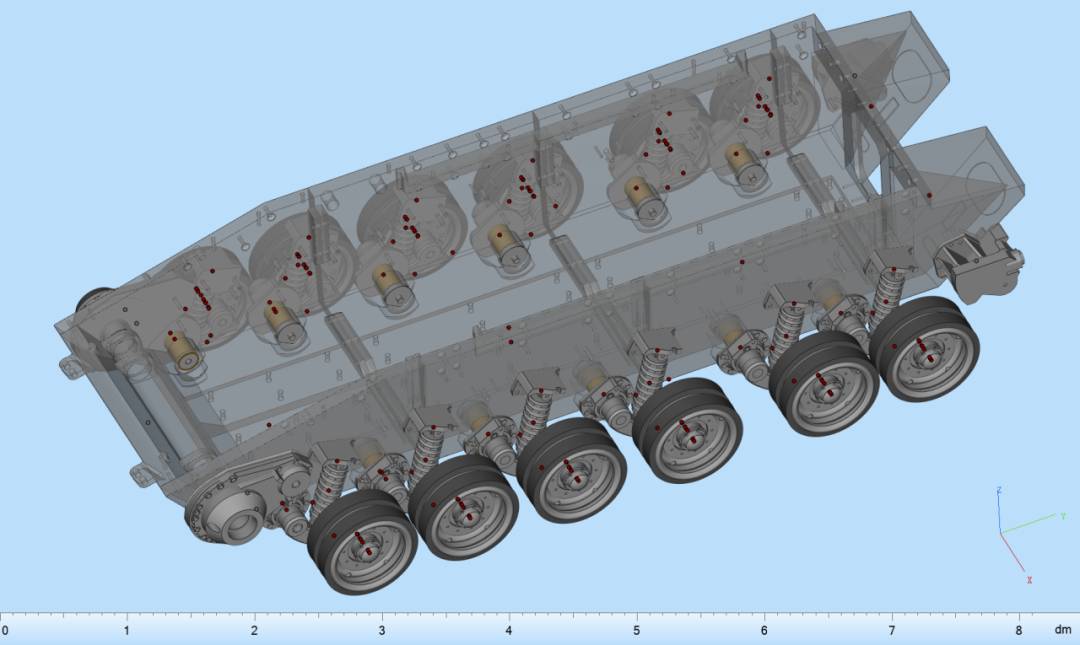

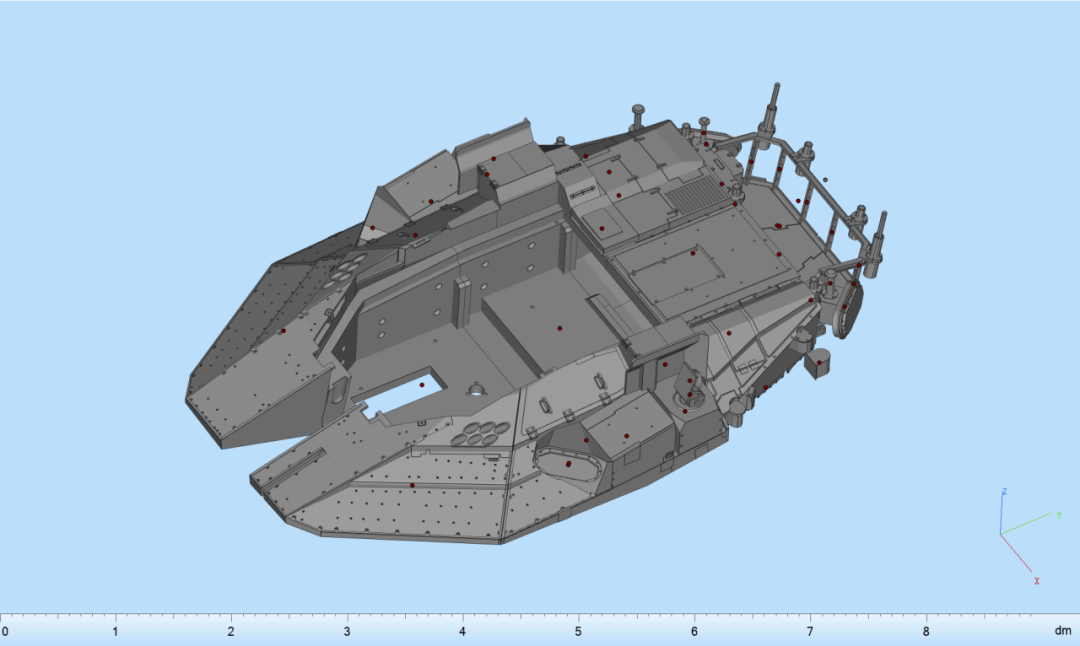

建模阶段，由于作者是第一次设计10比例的RC，很多机械结构并不能一步到位，需要一边测试一边进行设计。

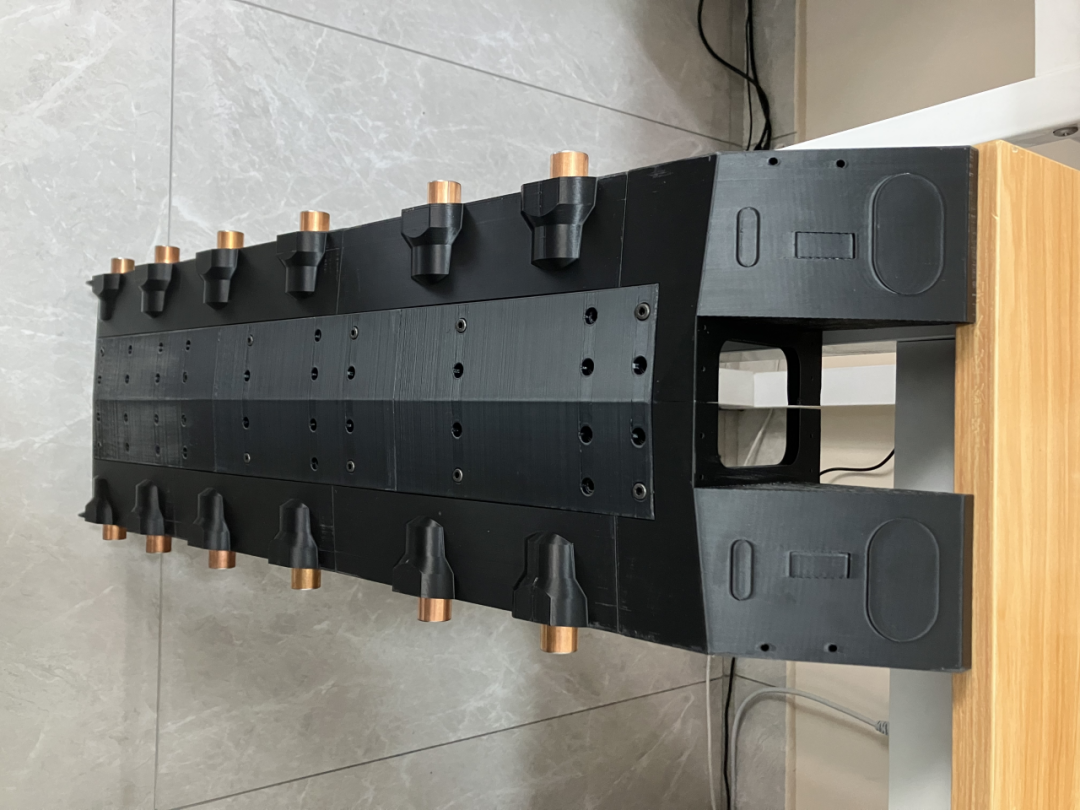

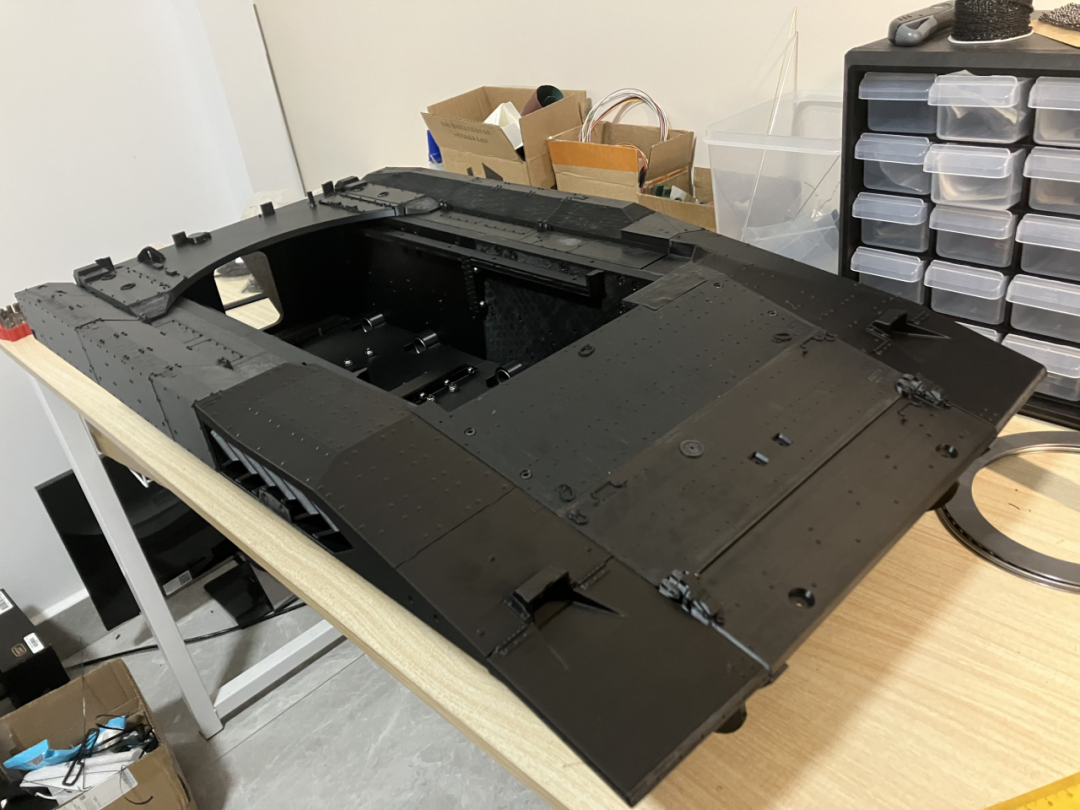

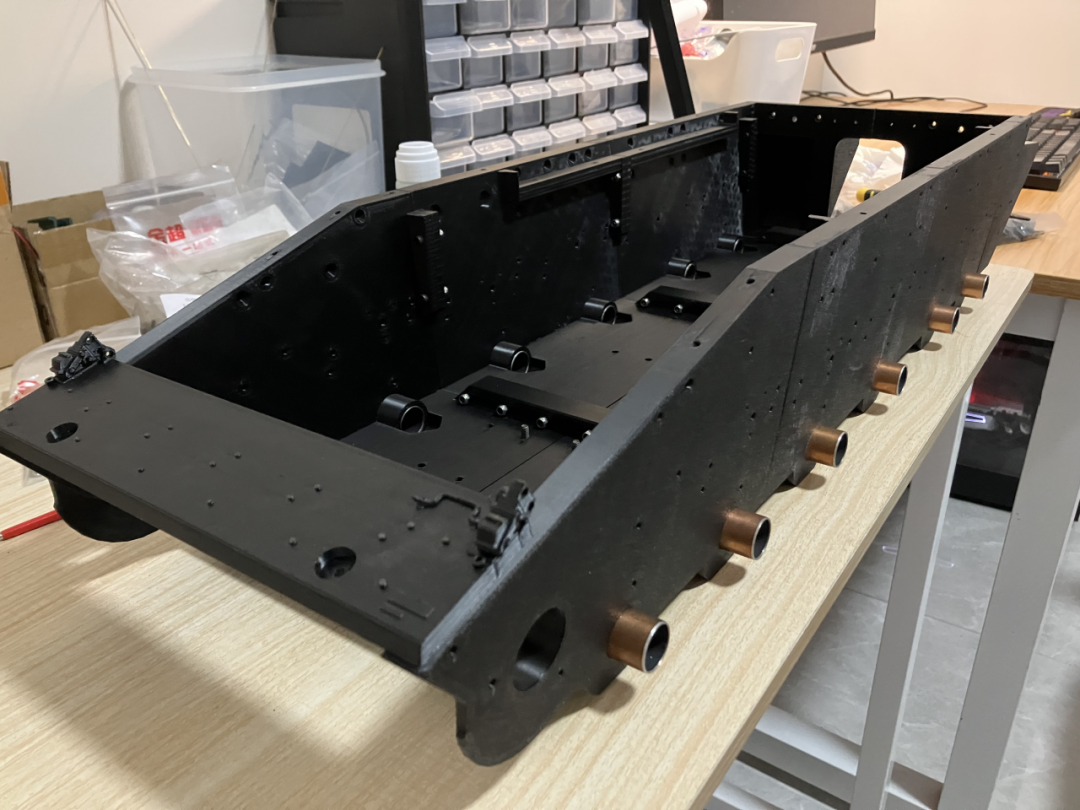

为确保强度和耐久性，全车为ABS材质，使用FDM打印机打印。考虑到搬运方便等问题，设计上尽量轻量化，预估重量在10kg以内，最终完成重量为13kg。底盘和车面都由多端拼接而成，长度超过70厘米。

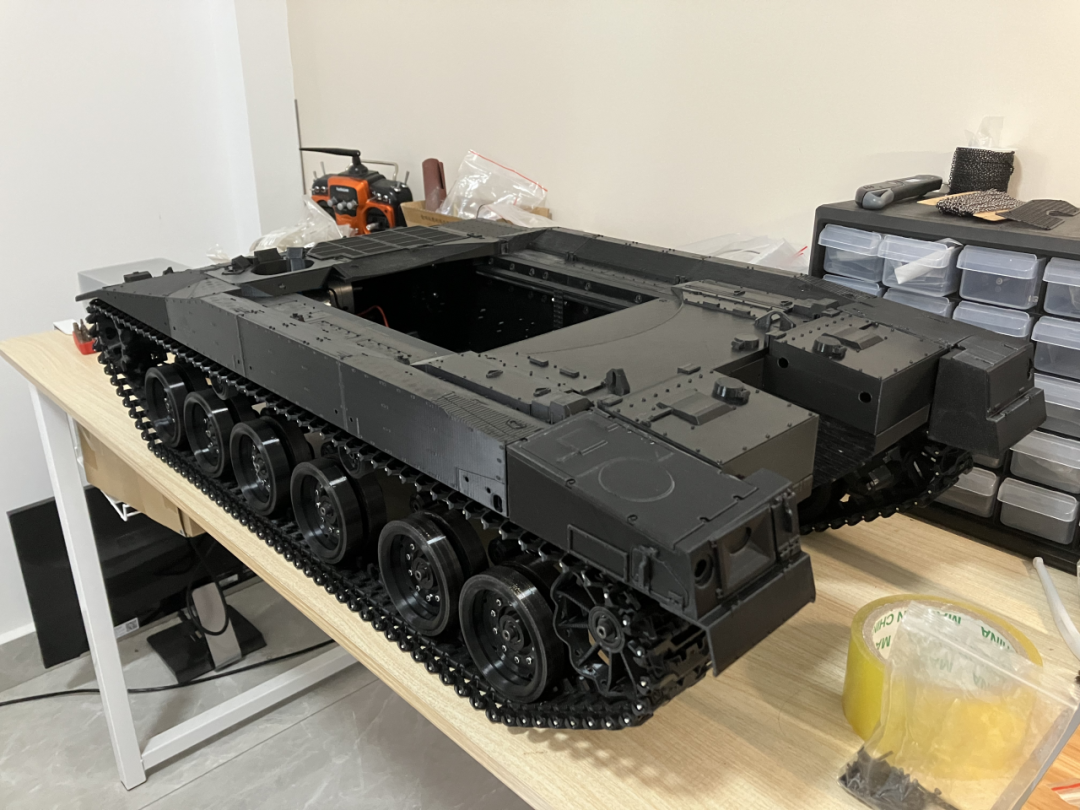

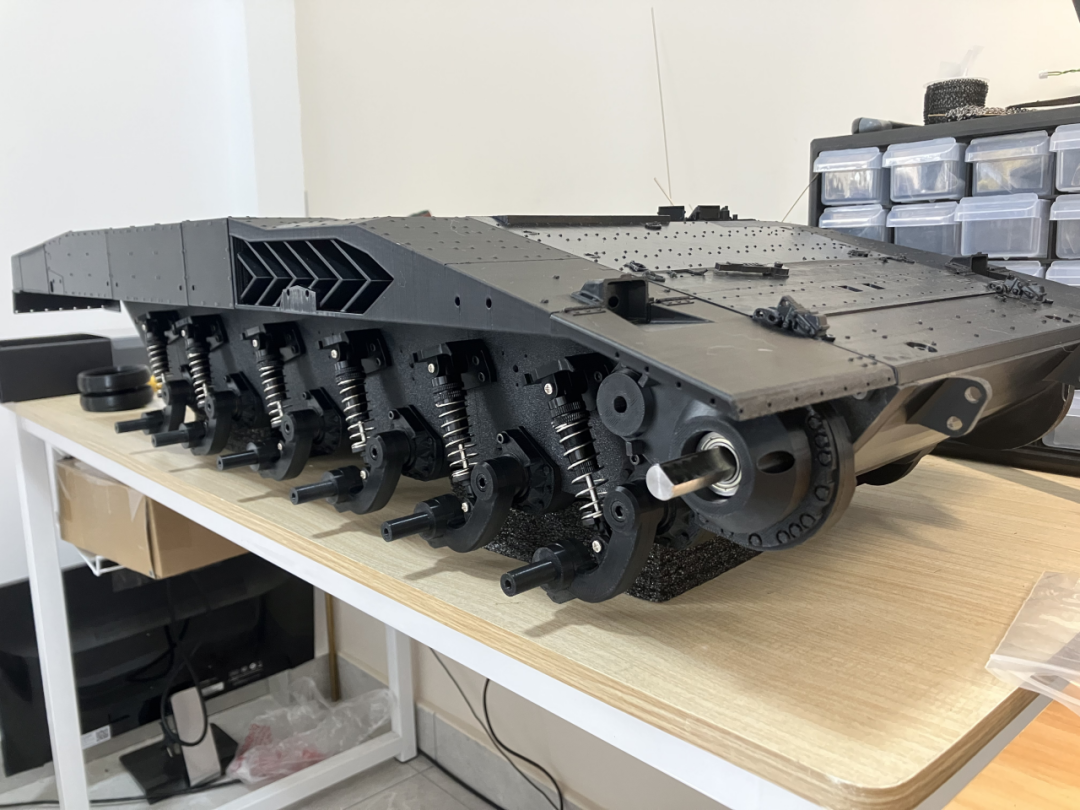

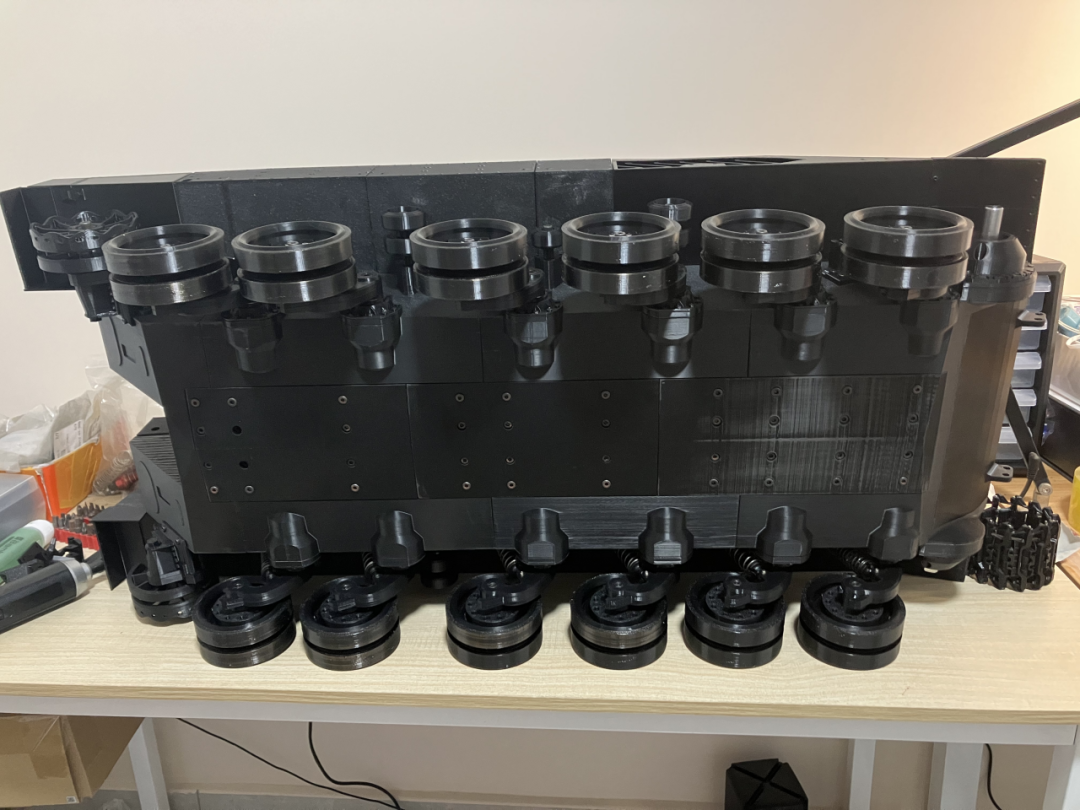

悬挂使用攀爬车的油压减震器，还原真车的弹簧悬挂，路轮挂胶处则是使用TPU弹性材料打印。

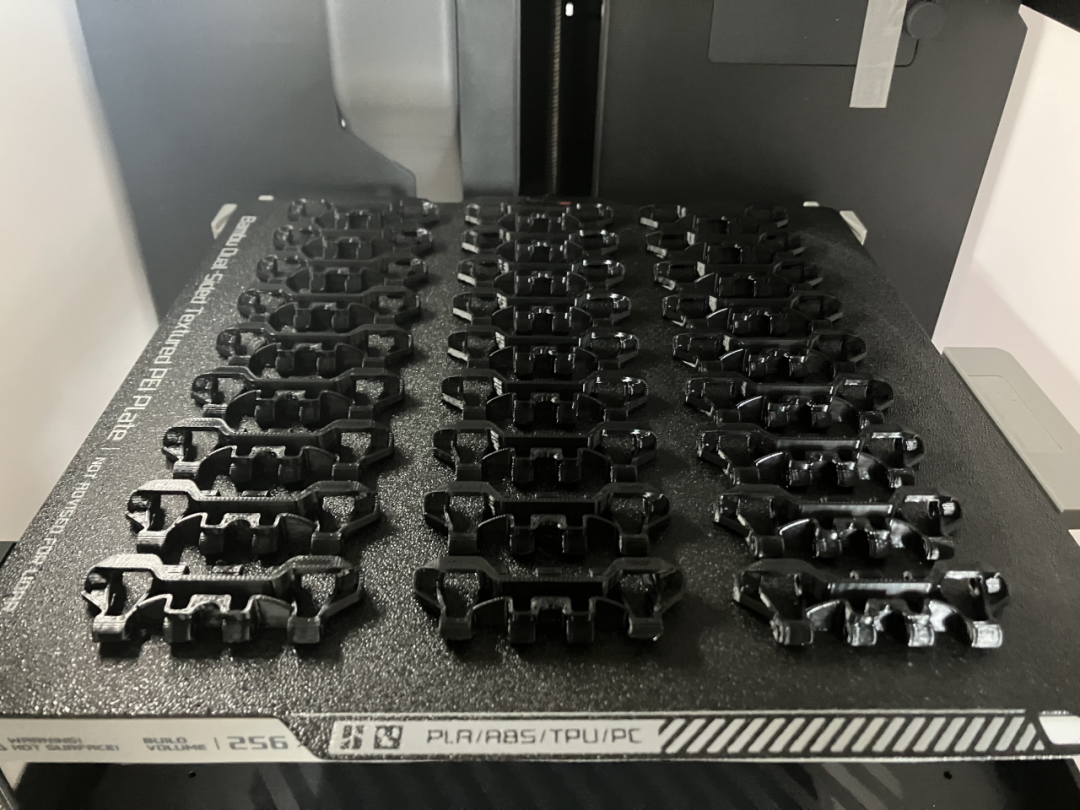

履带选择了外形更加锋利的3代样式（早期也有梅卡瓦4使用梅卡瓦3履带的实车案例），采用2mm不锈钢滚花轴连接。

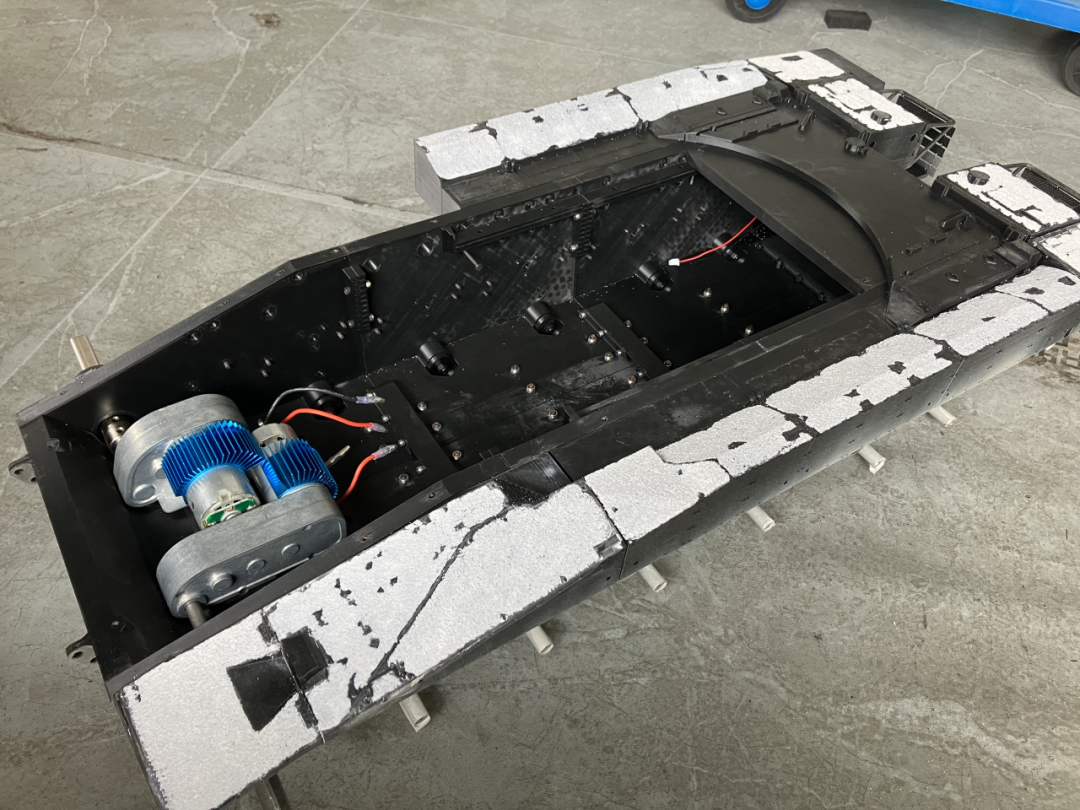

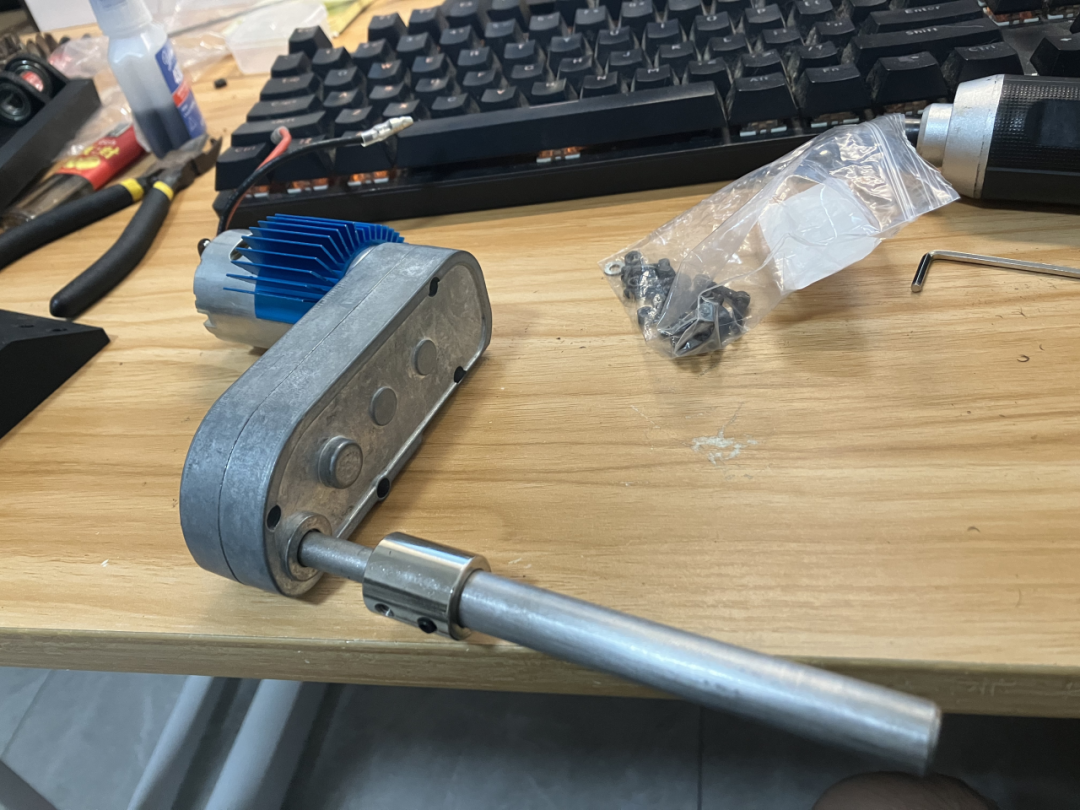

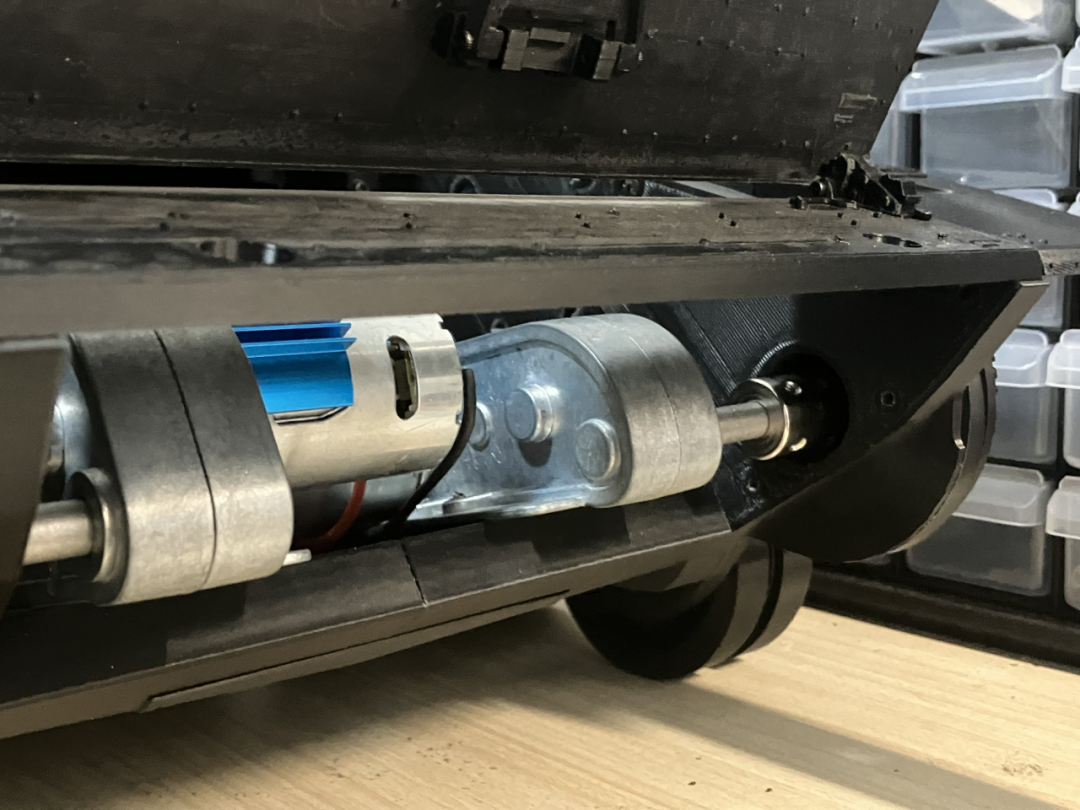

由于没有合适的10比例专用双流波箱，所以动力使用灿烁的全金属550双电机波箱，可以完成类似真车双流的原地转向等动作。

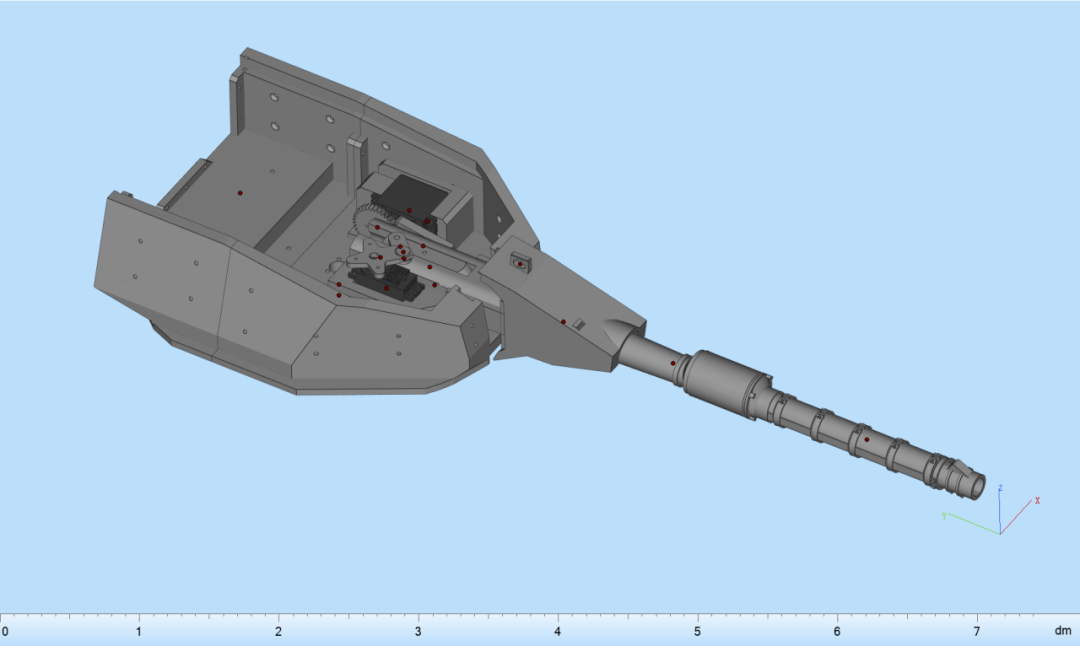

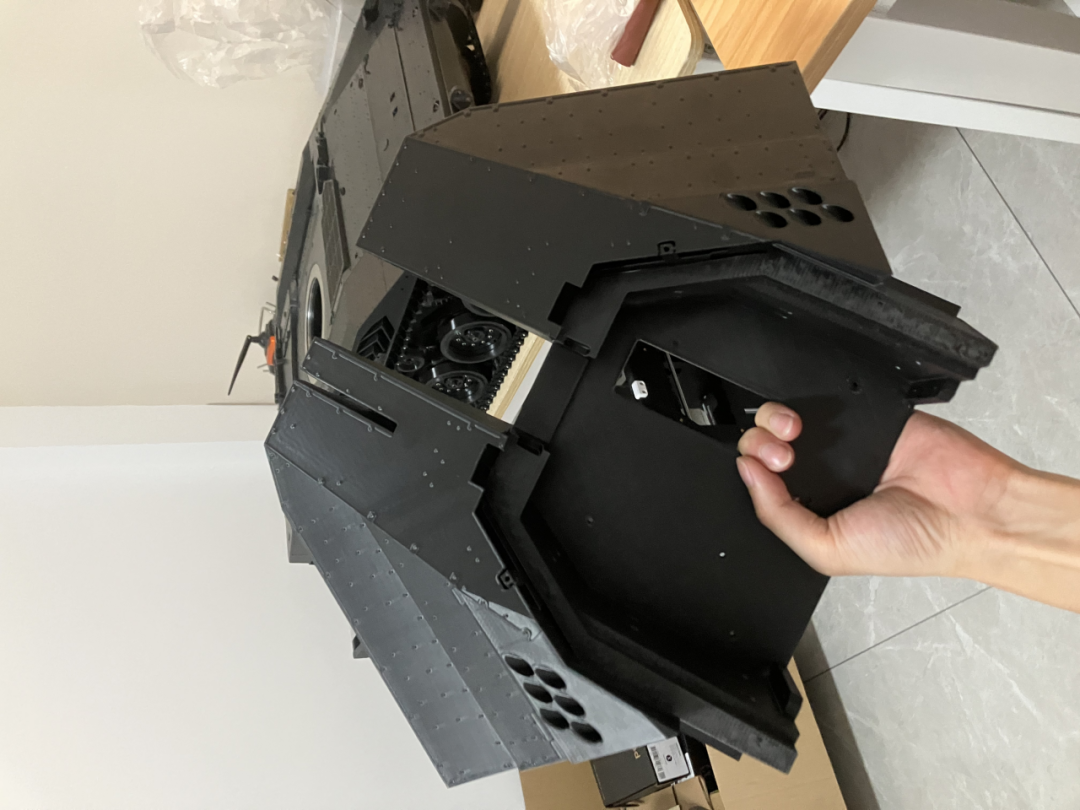

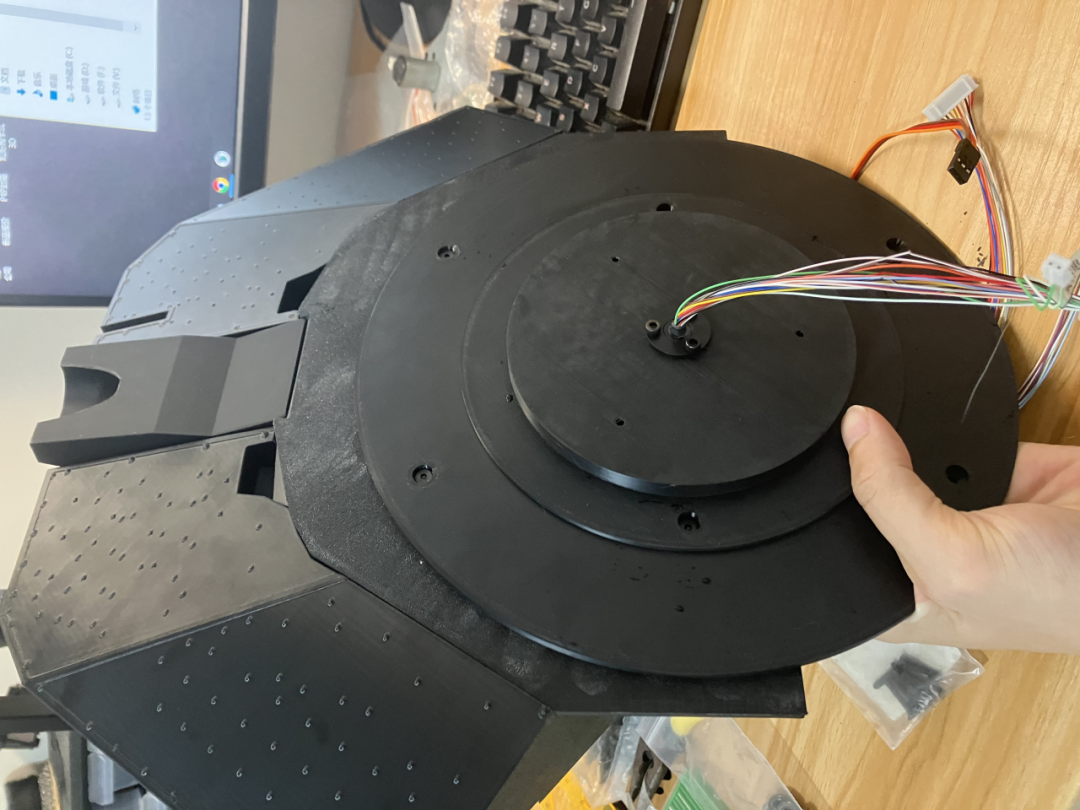

炮塔结构也是像真车一样，内层主体，外侧装甲块的结构。底部通过18路电滑环与车体电路连接，确保360度无限旋转。

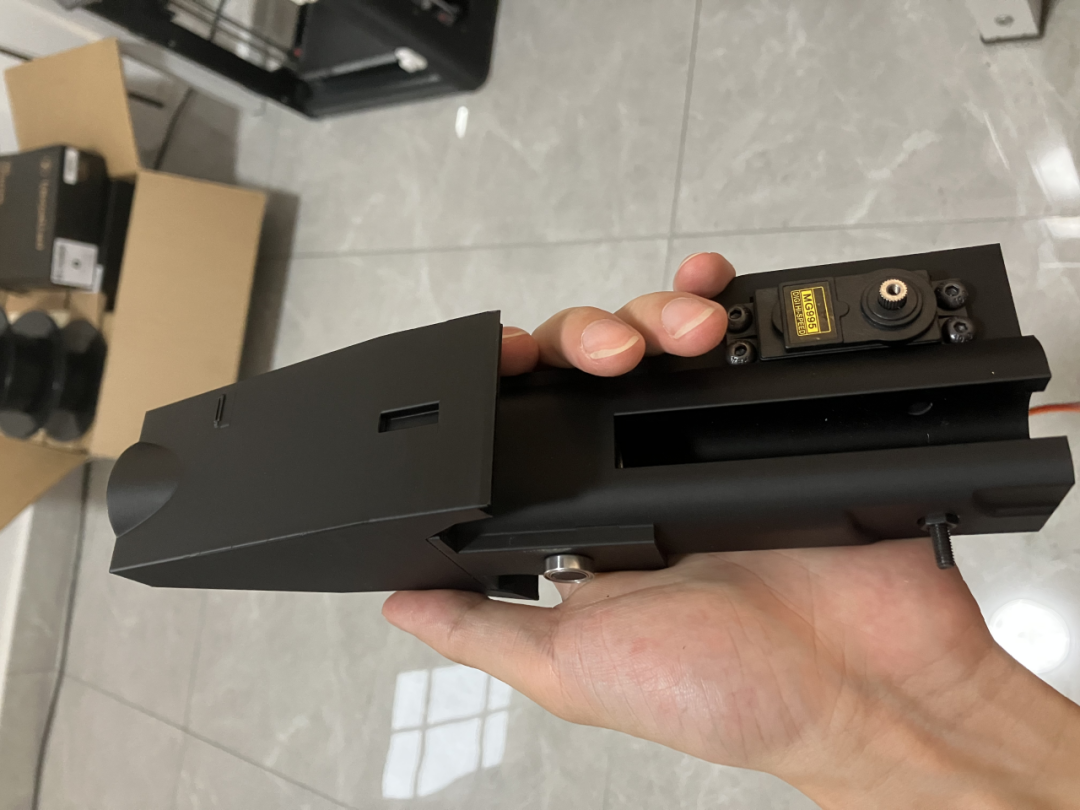

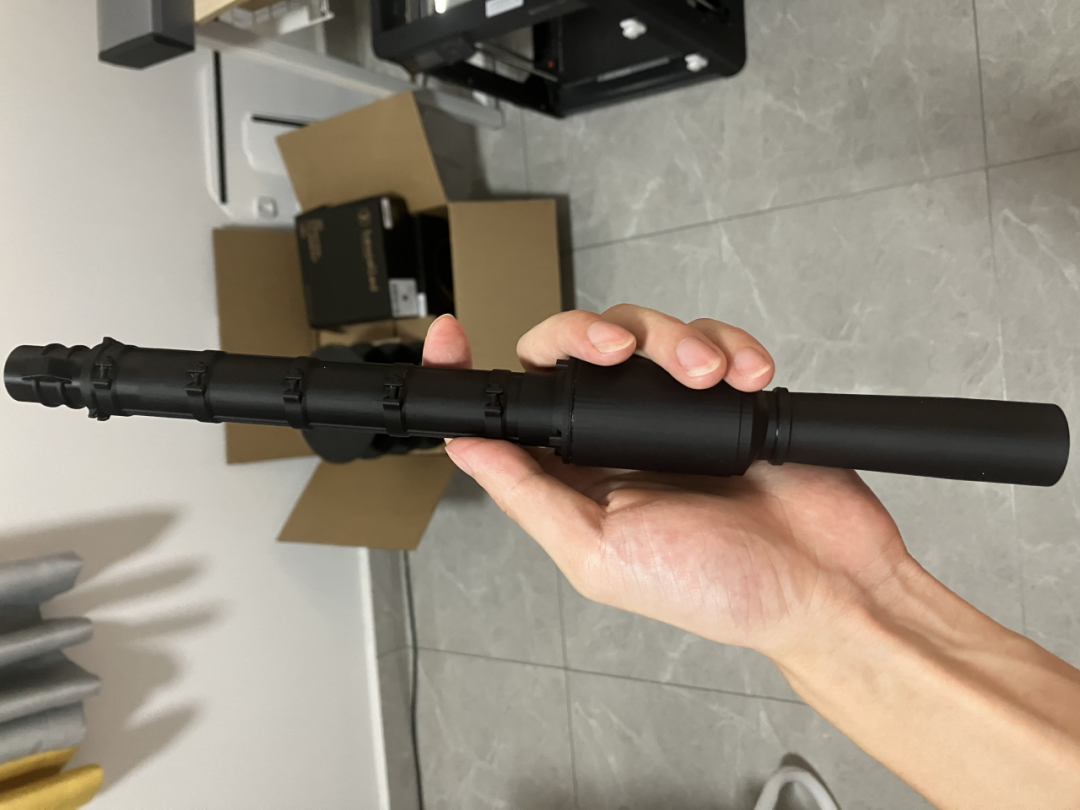

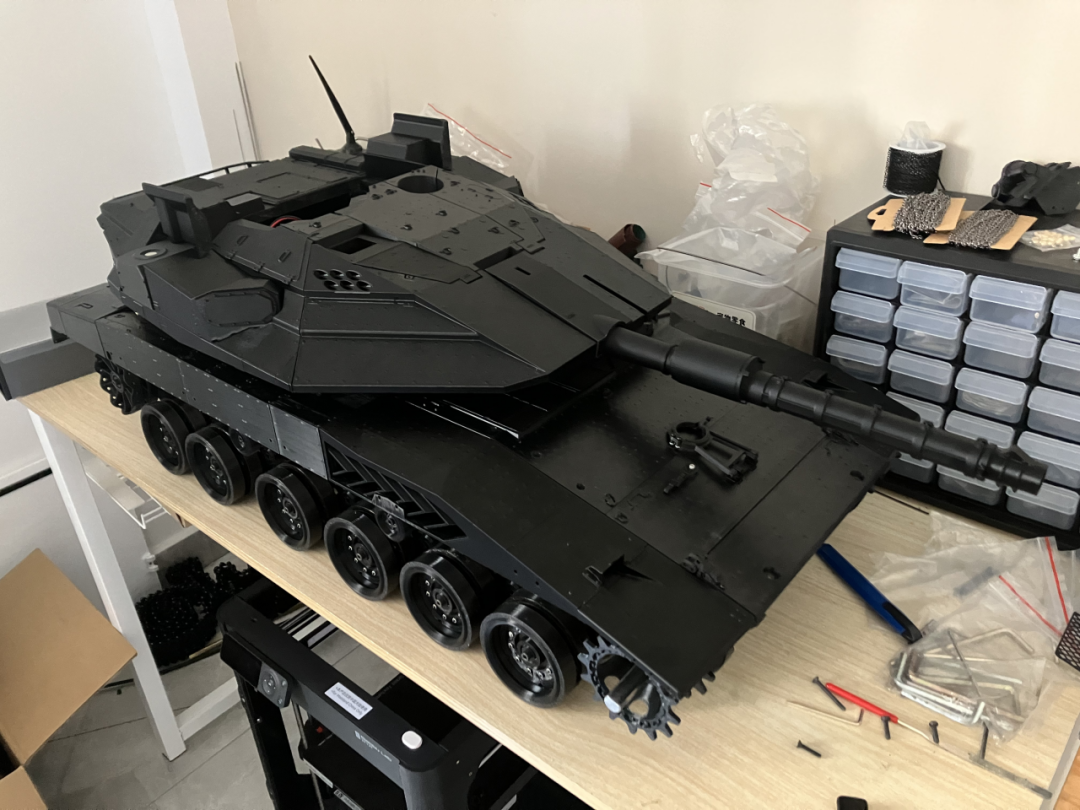

炮盾炮管以及炮塔完成图，支持伸缩俯仰，安全起见暂时不具备任何发射功能。

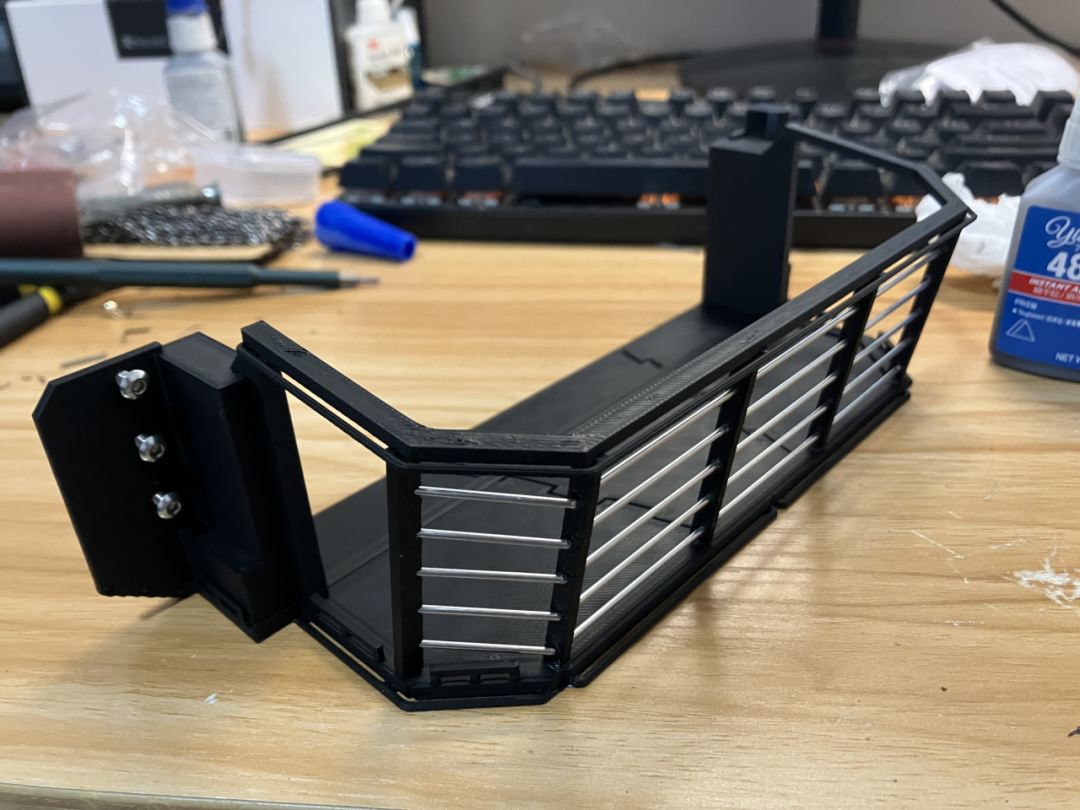

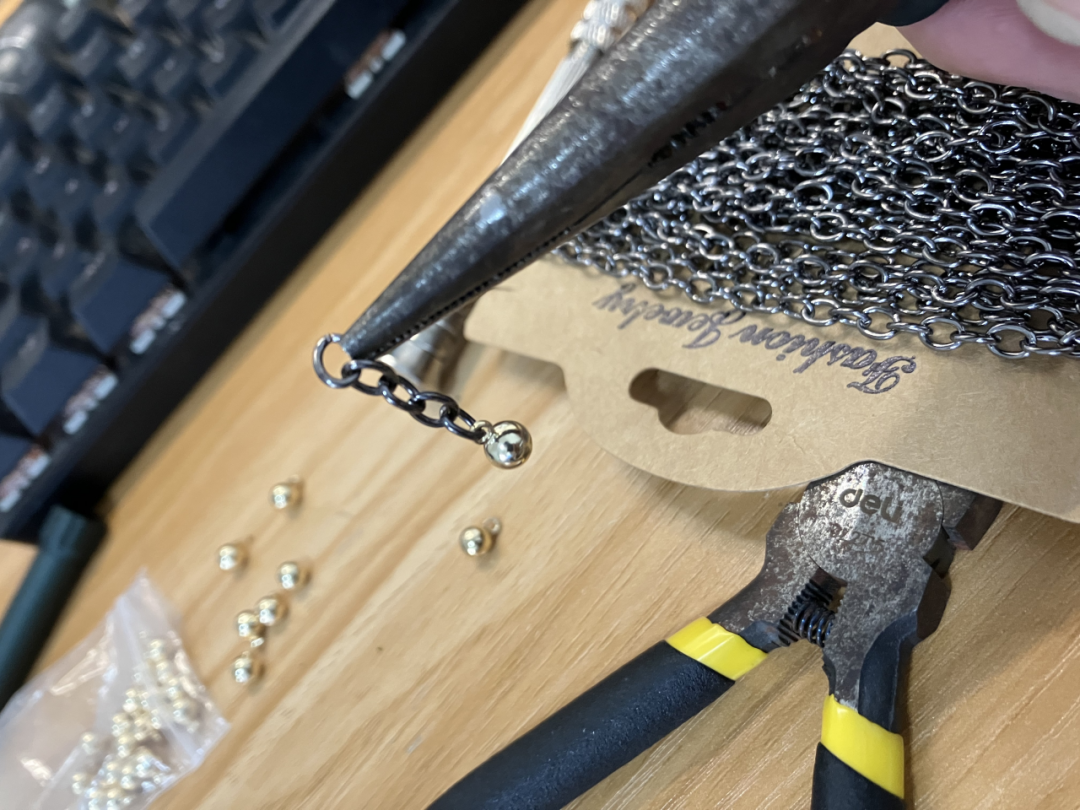

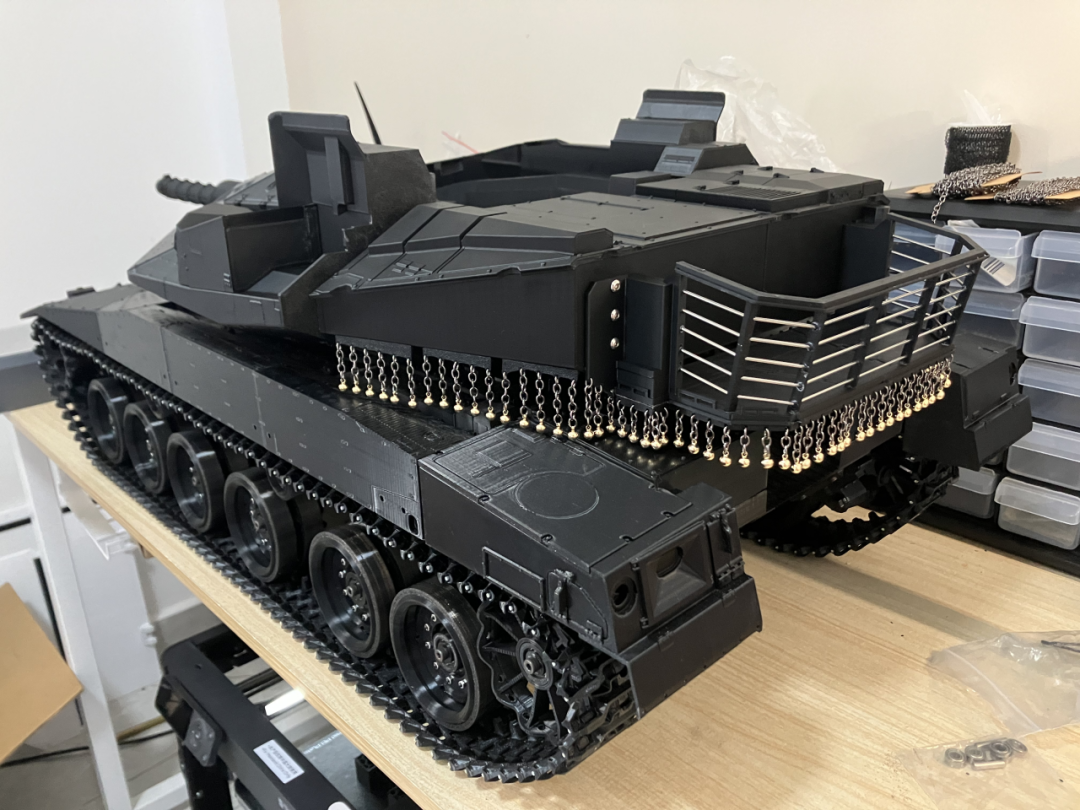

炮塔尾篮和防弹链使用了一些金属零件，制作过程非常耗时，不过特征性的“脏辫”也是梅卡瓦系列的灵魂之一。

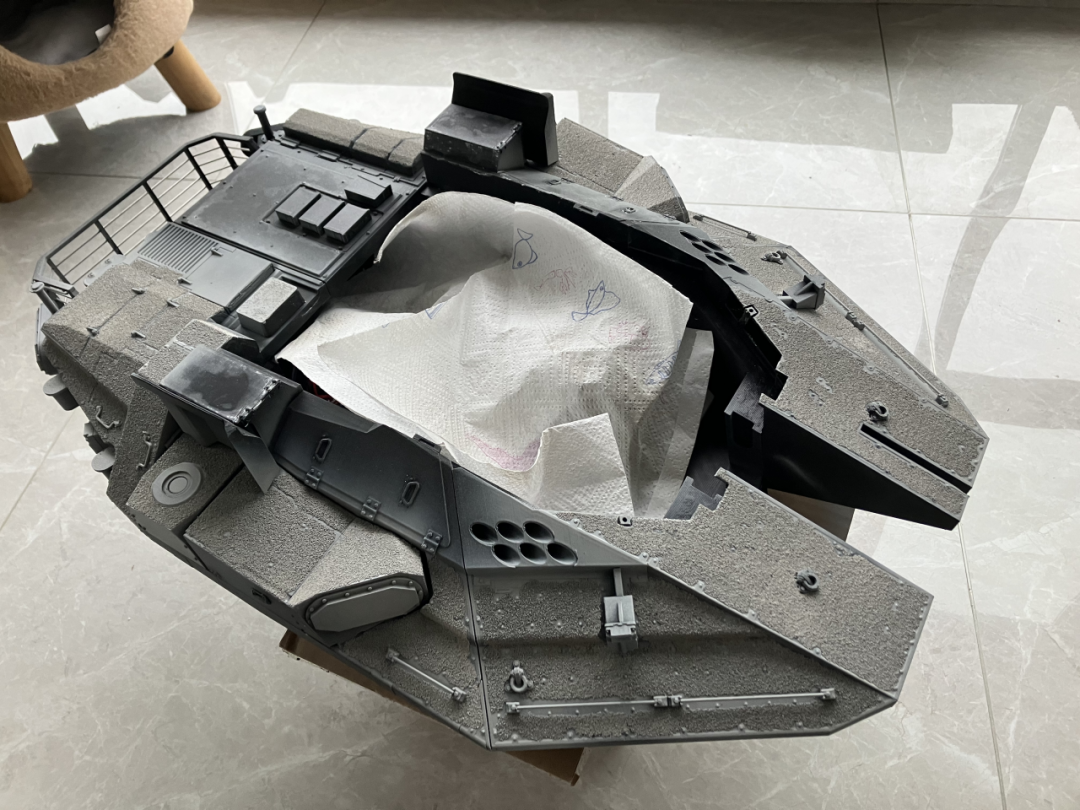

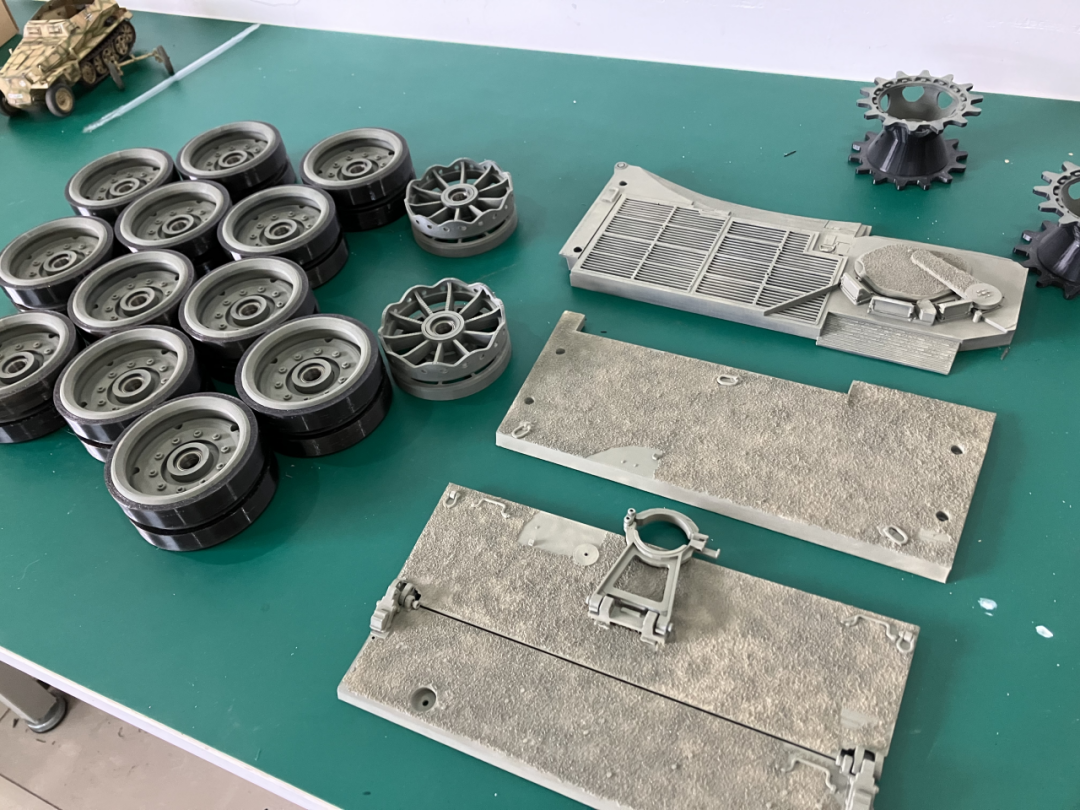

防滑纹则是使用铸造膏稀释刷涂后，再铺撒石英砂制成，最后再上一遍稀释液加固。

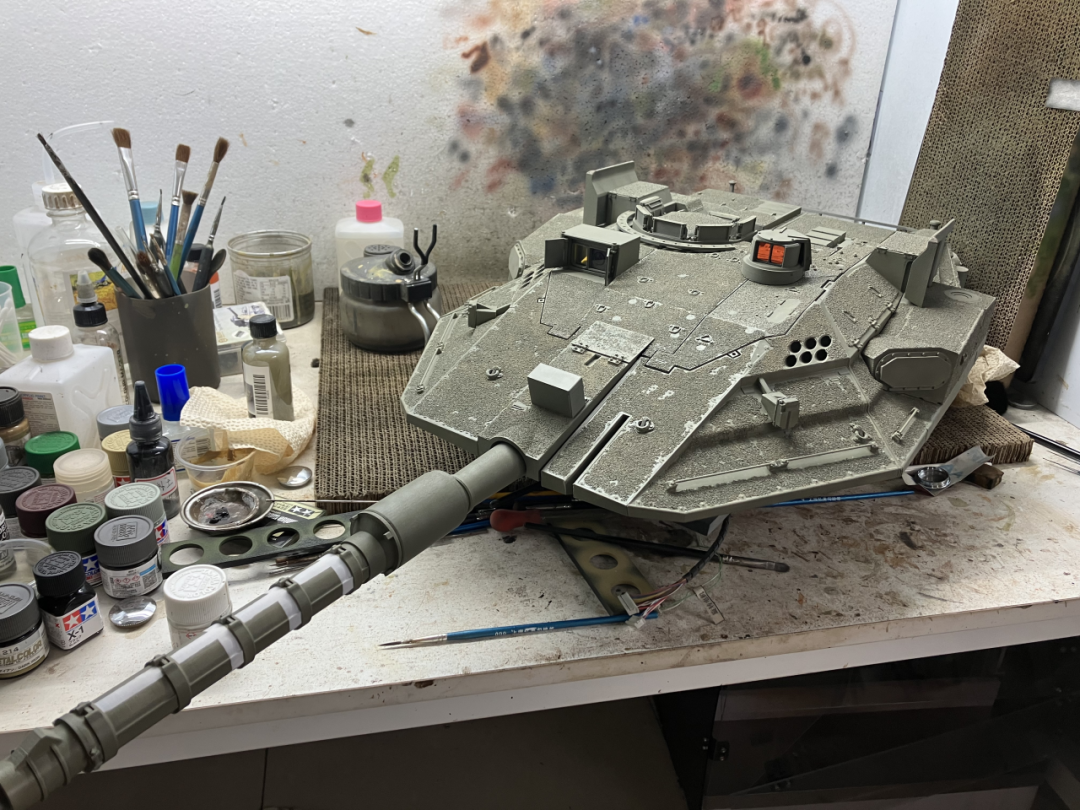

喷涂后期型西奈灰，120X60cm的喷漆箱已经不太够用了。

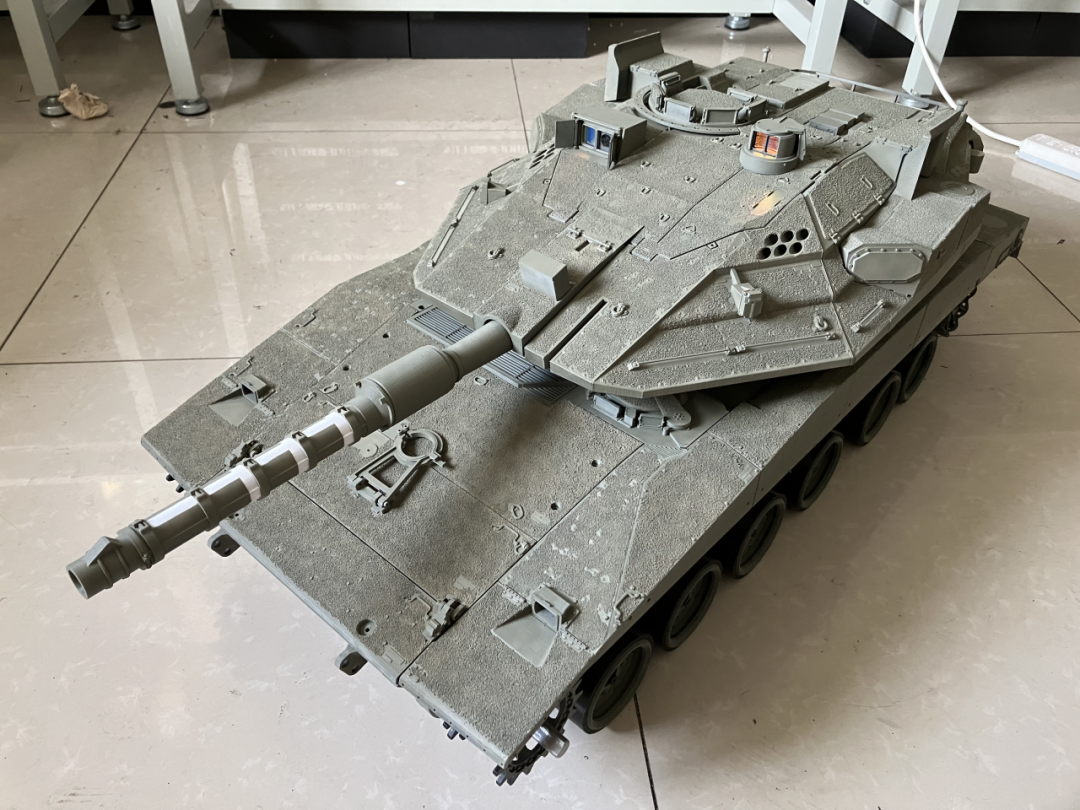

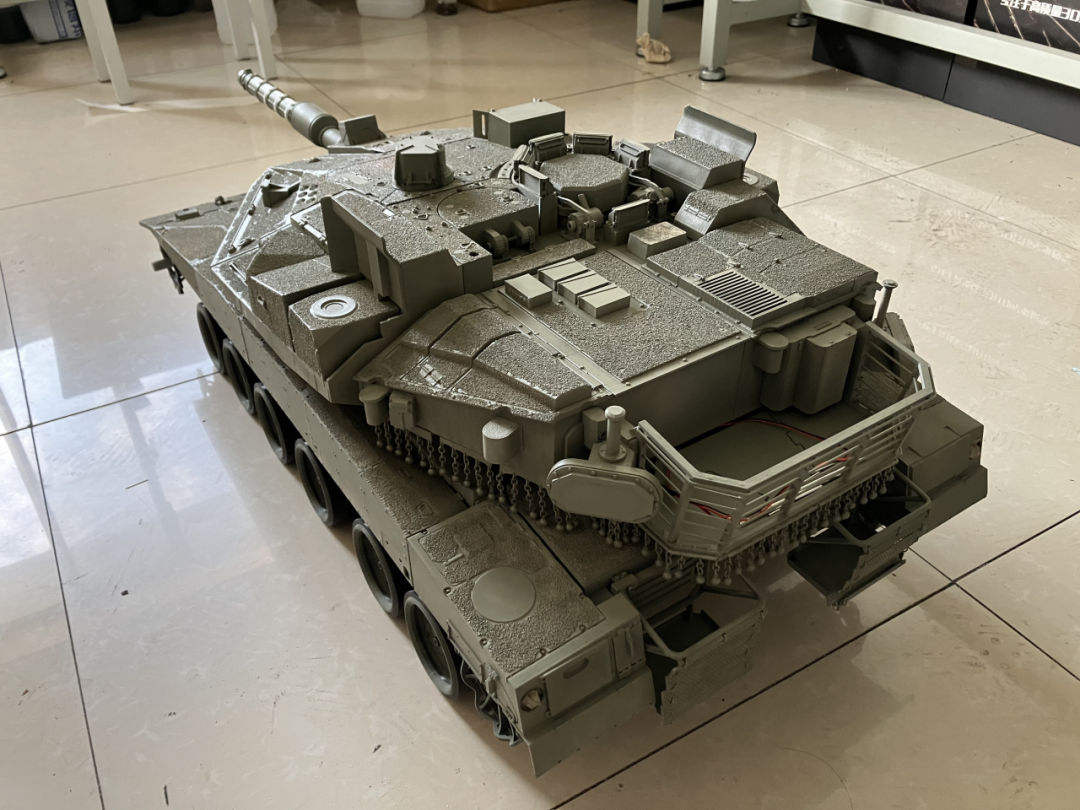

面漆喷涂完成图~

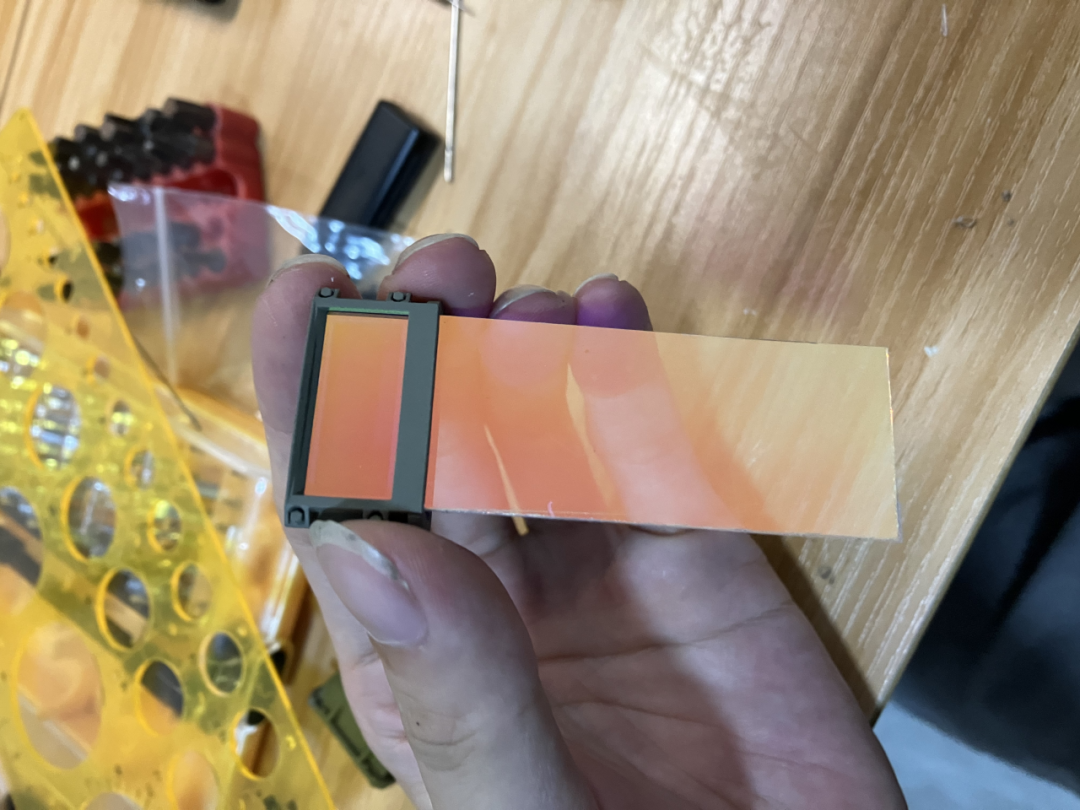

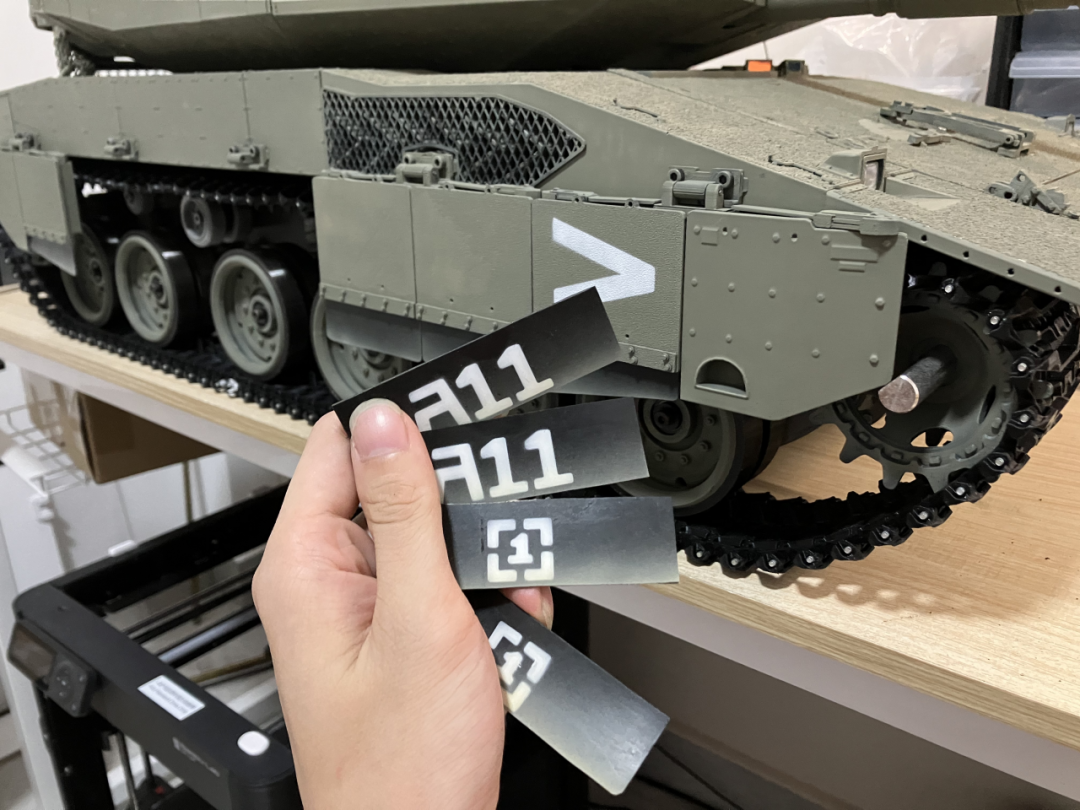

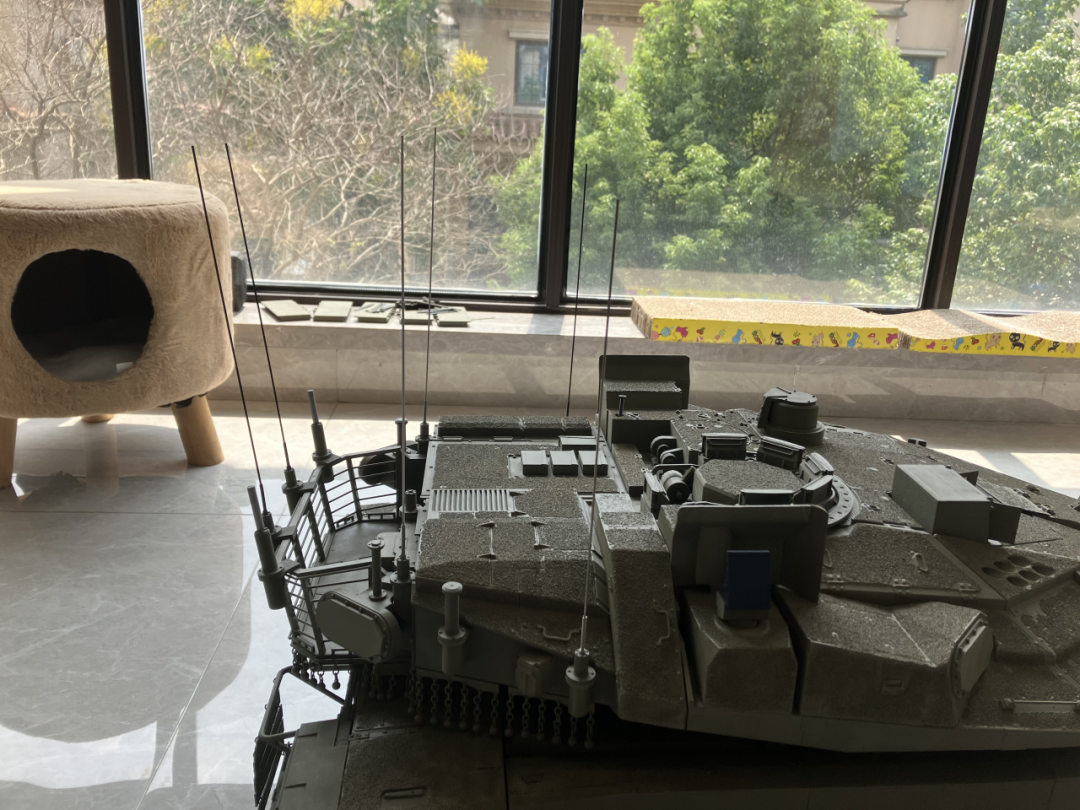

不锈钢活动天线、各种观察窗镀膜以及橡胶挡泥板等细节的制作。

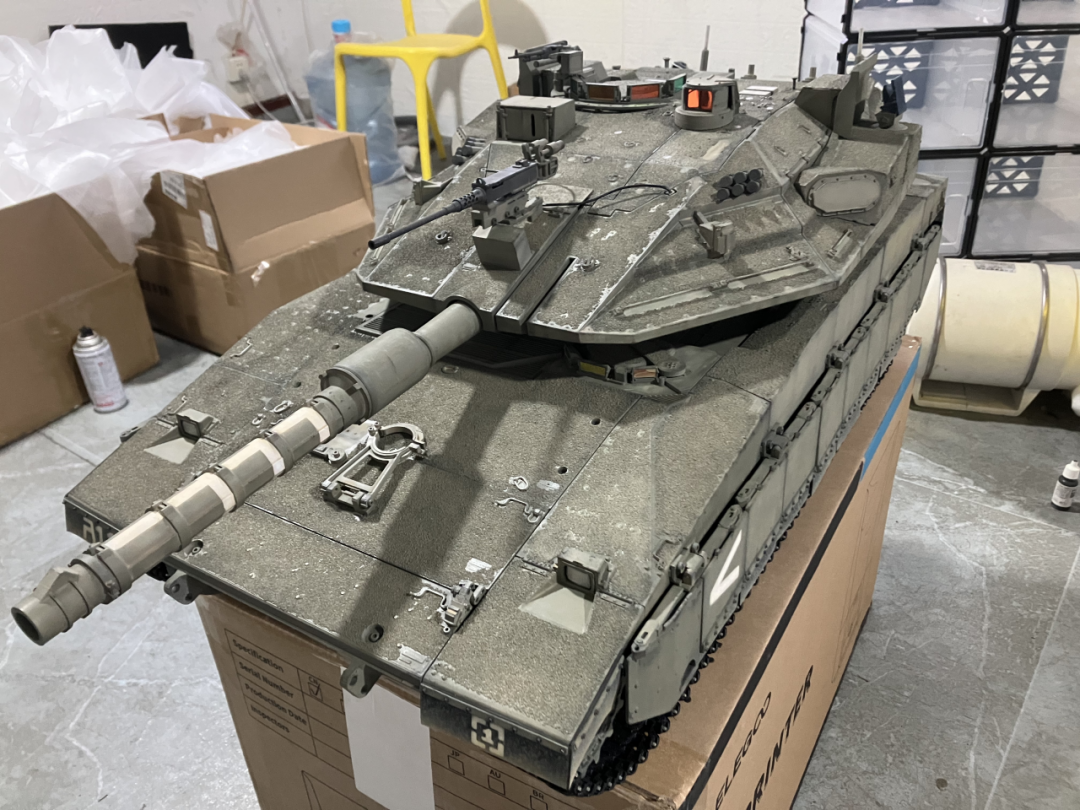

最终简单旧化一下，大比例RC不需要太重的做旧效果，因为玩着玩着自然就会战损旧化。

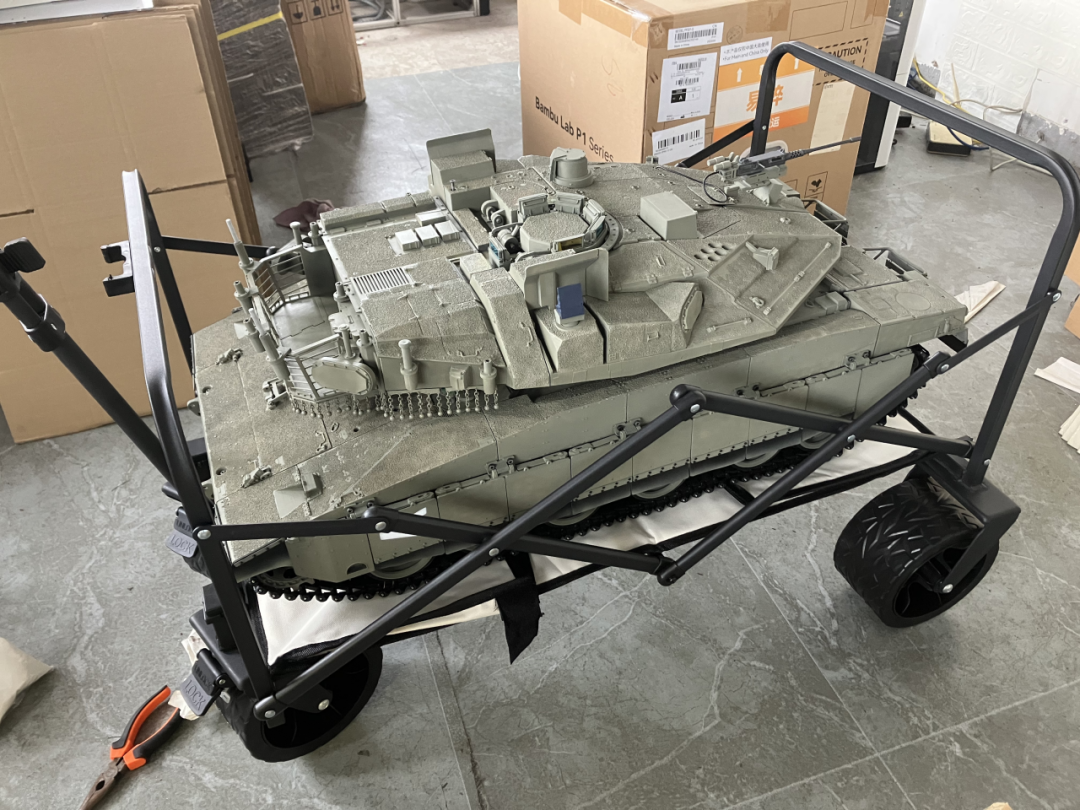

ps：80cm的露营车勉强可以装得下，出门玩方便很多。

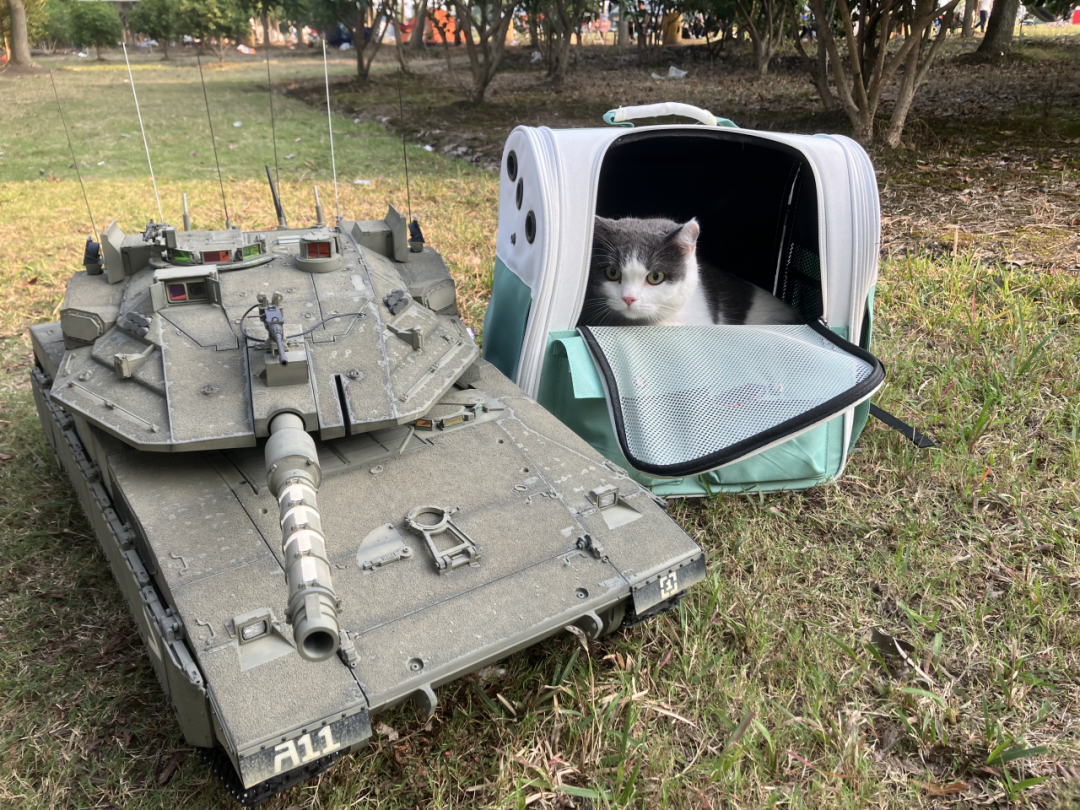

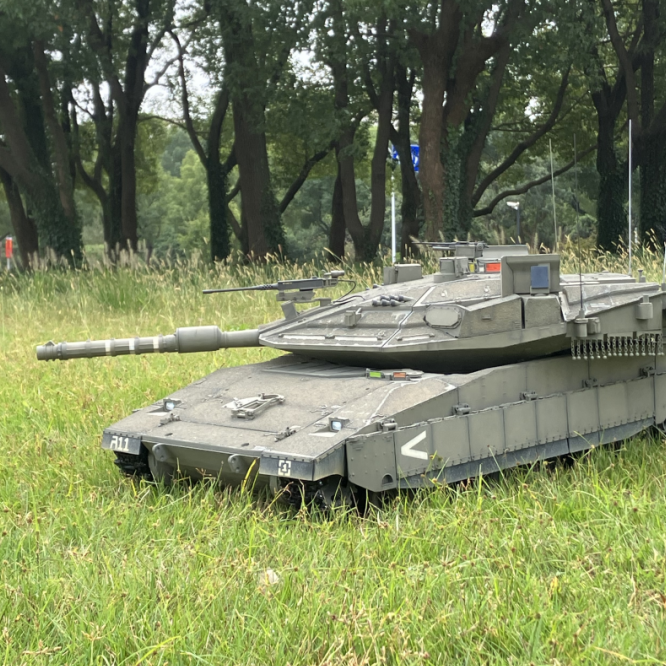

户外野跑照片，不过动态RC模型，还是看视频更有感觉~
