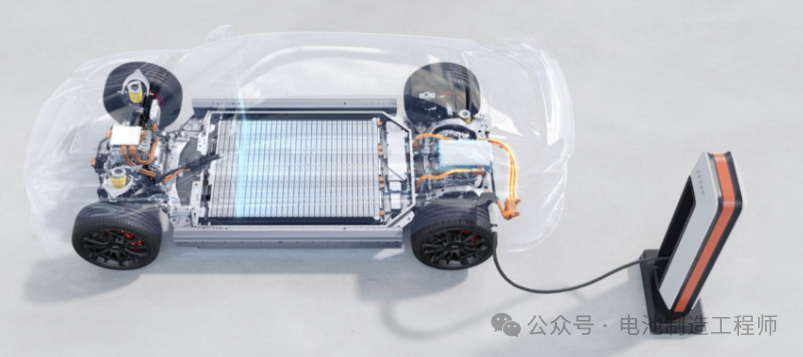

新能源汽车的高压电系统是车辆动力传输和控制的核心部分，它负责将电池组储存的高压电能转换为驱动车辆前进的机械能，并确保整个高压系统的安全稳定运行。以下是新能源汽车高压电系统的详细解析：
一、高压电系统的主要组成
新能源汽车的高压电系统主要包括以下几个关键部分：

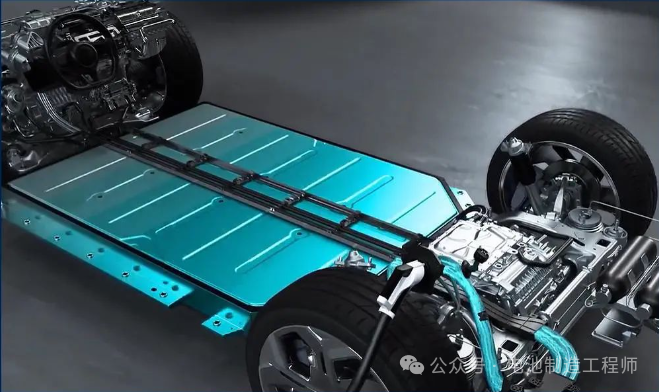

电池系统：
功能：作为电动汽车的“心脏”，为车辆各系统提供能量。
组成：动力电池模块、结构系统、电气系统、热管理系统和电池管理系统（BMS）。
特点：采用高压直流电供电，三元锂电池是主流。

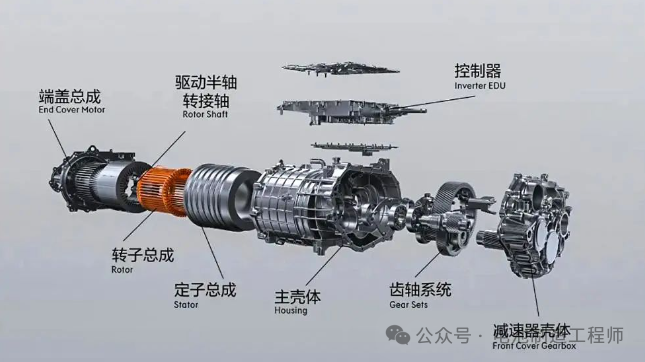

动力总成：
功能：将电能转换为机械能，驱动车辆前进。
组成：电动机、逆变器、传动系统等。
特点：电动机多采用三相交流同步电动机或异步电动机，具有动能回收功能。
高压电控系统：
功能：控制高压电系统的运行，确保系统安全稳定。
组成：包括高压配电箱（PDU）、电机控制器等。
特点：PDU负责分配高压电，电机控制器负责控制电动机的电源和逆变器反冲电。
充电系统：
功能：为电池系统充电。
组成：车载充电机（OBC）、慢充口、快充口等。
特点：OBC将交流电转换成直流电，为电池充电；快充口支持高压直流快速充电。
高压设备及其线束系统：
功能：连接各高压部件，传输高压电能。
组成：高压电缆、连接器、高压附件线束等。
特点：高压电缆采用特殊设计，具有良好的绝缘性能和耐高压能力。
二、高压电系统的工作原理
电能传输：电池组储存的高压直流电通过高压电缆传输到高压配电箱（PDU），PDU根据需要将电能分配给电机控制器、车载充电机或其他高压设备。
能量转换：电机控制器将高压直流电逆变成三相交流高压电，供给电动机驱动车辆前进。同时，在制动或滑行过程中，电动机作为发电机工作，将机械能转化为电能回馈给电池组进行充电。
充电过程：当车辆需要充电时，车载充电机（OBC）将外部交流电源转换成直流电，通过充电口输入到电池组中进行充电。快充模式下，外部高压直流电源直接通过快充口输入到电池组进行快速充电。
三、高压电系统的安全防护
绝缘保护：高压电系统采用高绝缘性能的电缆和连接器，确保系统各部件之间的电气隔离。
过流保护和过压保护：系统配备过流保护和过压保护装置，在电流或电压异常时及时切断电源，防止设备损坏和安全事故发生。
高压互锁回路：通过高压互锁回路的设计，确保在高压系统出现异常或故障时能够及时切断电源并发出警报。
漏电保护：建立可靠的接地系统并实时监测漏电流，确保在发生漏电时能够及时报警并切断电源。
四、高压电系统的维护与保养
为了确保高压电系统的正常运行和安全性，需要定期进行维护保养：
定期检查：检查高压电缆、连接器、PDU等部件是否损坏或老化，及时更换有问题的部件。
绝缘测试：定期对高压电系统进行绝缘测试，确保其符合安全要求。
清洁保养：保持高压部件的清洁干燥，防止灰尘和水分侵入导致电气故障。
综上所述，新能源汽车的高压电系统是车辆动力传输和控制的关键部分，它通过电池系统、动力总成、高压电控系统、充电系统以及高压设备及其线束系统的协同工作，实现电能的传输、转换和储存，为车辆提供持续稳定的动力支持。同时，通过严格的安全防护措施和定期的维护保养工作，确保高压电系统的安全稳定运行。
