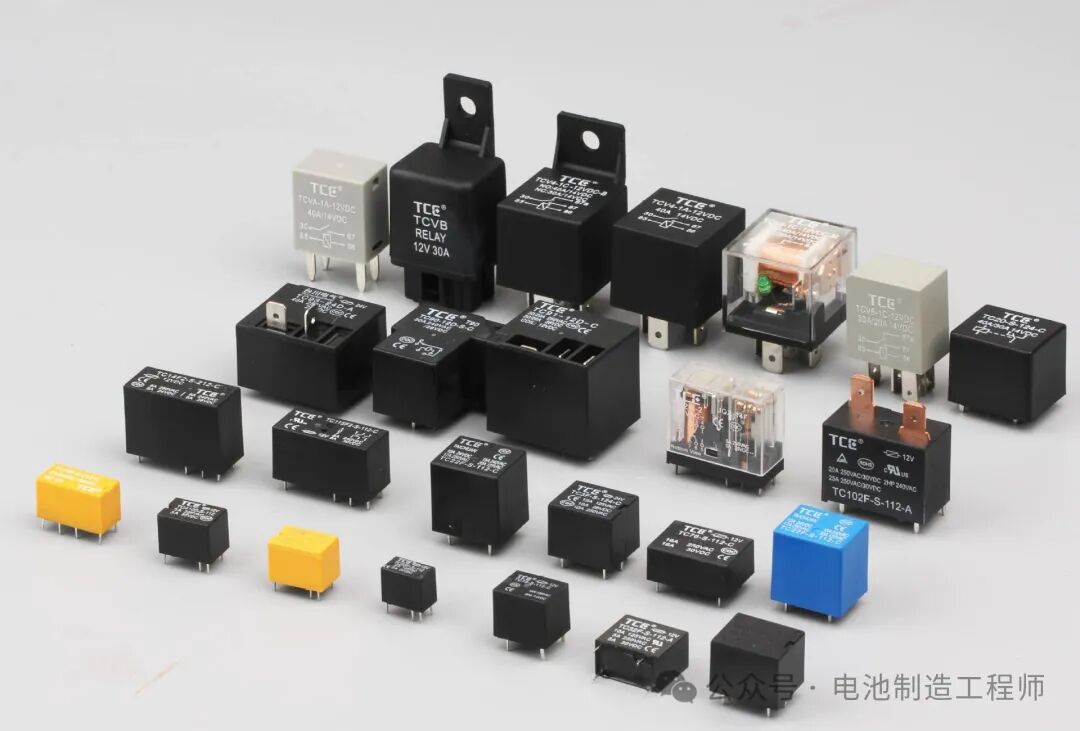

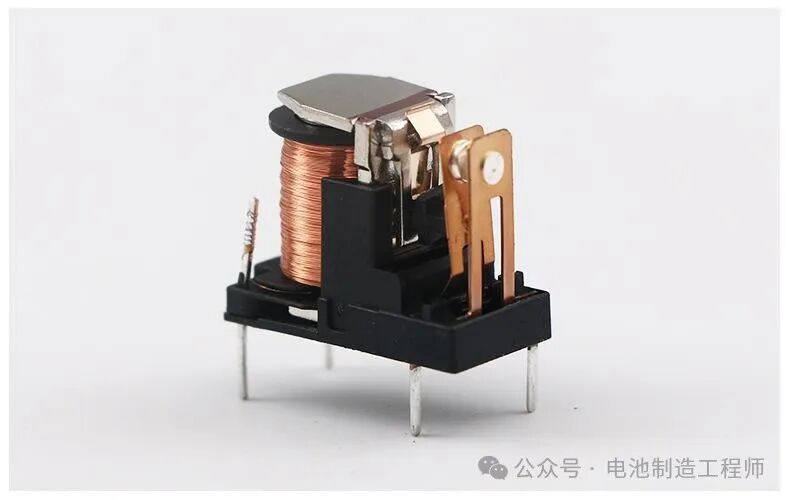

继电器是电动汽车和储能系统中至关重要的组件，主要用于控制电池的充放电过程，确保电池系统的安全、高效运行。其主要结构包括继电器本身、保护电路和控制信号电路。继电器本身由铁芯、线圈、触点等部分组成，具有使控制电路断开或接通的功能。
一、工作原理

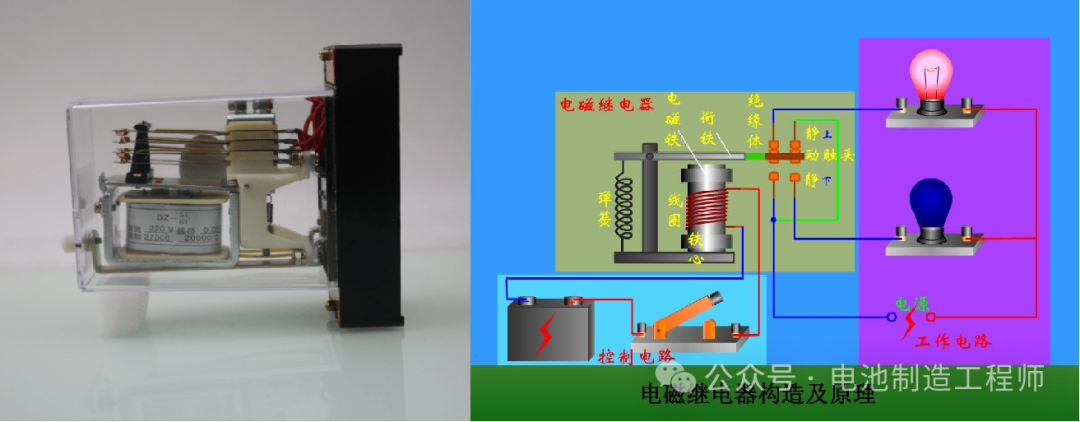

1.线圈：线圈通电后产生电磁吸力，带动磁路的衔铁吸合，使触点产生变位动作。
2.磁路：由铁芯、铁扼和衔铁构成，为线圈产生的磁通建立磁路通道。利用电磁感应原理，实现对衔铁的吸合或断开，从而控制回路的接通或断开，实现小电流控制大电流，同时减小开关触点的电流电荷，保护开关触点不被烧蚀。
3.反力弹簧：为衔铁提供与动作相反的斥力，当线圈断电后帮助衔铁和触点复位。
4.触点：结构通常有三种，常开触点、常闭触点和转换型触点。
二、主要功能
1.控制充放电：动力电池系统上的继电器通过控制电池组的开关，来控制电流和电压的流动。当电池组需要放电时，动力电池继电器会将电池组与电动汽车的电机连接起来，让电能转化为动能，推动汽车前进。当电池组需要充电时，动力电池继电器会将电池组与电源连接起来，让电能从电源转移到电池组中，为电动汽车充电。
2.保护电池：保护电路负责监测电池电压、电流等参数，一旦出现异常情况，就会使继电器切断电路，从而避免电池短路、过充电或过放电等现象的发生。
3.热管理：热管理继电器会监测电池的温度，并根据需要打开或关闭热管理系统的散热风扇、液体冷却回路等装置，保持电池温度在安全范围内。
4.故障保护：故障保护继电器会在电池系统出现故障时及时切断电源，并向车辆的控制系统发送故障报警信号，提醒驾驶员及时处理故障。
三、类型与选择
继电器广泛应用于电动汽车、储能系统、UPS电源等领域。在选型时，需要考虑以下因素：
动力电池包内一般会有多个继电器，包括主正继电器、预充继电器、主负继电器、快充继电器、慢充继电器以及加热继电器等。在选择继电器时，需要考虑线圈额定工作电压（如12V或24V）、最大切换电压/电流、电耐久性等因素。同时，继电器的外观尺寸、布置方式、密封性、使用温度、湿度和压力范围也需要根据实际使用场景进行确定。
如：
1.工作电压和电流：根据电池系统的电压和电流要求选择合适的继电器。
2.触点负载能力：根据被控制电路的负载类型和大小选择合适的继电器触点负载能力。
3.动作时间和释放时间：根据控制系统的要求选择合适的继电器动作时间和释放时间。
4.可靠性和寿命：选择具有高可靠性和长寿命的继电器，以确保电池系统的稳定运行。
5.环境适应性：考虑继电器的工作环境（如温度、湿度、振动等），选择能够适应这些环境的继电器。
四、故障诊断与检测
常见的动力电池系统上的继电器故障包括继电器失灵、电路短路和电路断路等。对于这些故障，可以通过万用表检测、直接观察以及控制上下电时序等方法进行检测和诊断。例如，可以使用万用表测量继电器的线圈电阻和触点电阻，观察触点是否有烧蚀或氧化现象，以及通过控制上下电时序来检测继电器是否能够正常吸合和断开。
继电器在电动汽车和储能系统中发挥着至关重要的作用。正确选择和使用继电器对于确保电池系统的安全、高效运行具有重要意义。
