之前介绍过一些国外的先进设备，很多人就说我是德吹、日吹、韩吹等，其实这真的不是我的本意，我只想给大伙分享一些先进技术。其实，我也能理解这些说我的人，一般情况下，我也不和他们计较，毕竟有些人是学文科的，有些人真的没见过国外的设备，正所谓无知者无畏。
今天再介绍一个瑞典设计的膨胀销轴，原理很简单，结构也很简单，确实是个非常好的设计，有时候就在想，这些细节之处非常巧妙的设计，为什么我就想不出来？
传统的销轴与销孔之间存在缝隙，外加轴孔磨损，轴在孔内就会有晃动，导致精度和寿命下降，膨胀销轴就是用来解决这问题，可以彻底消除销孔间隙。

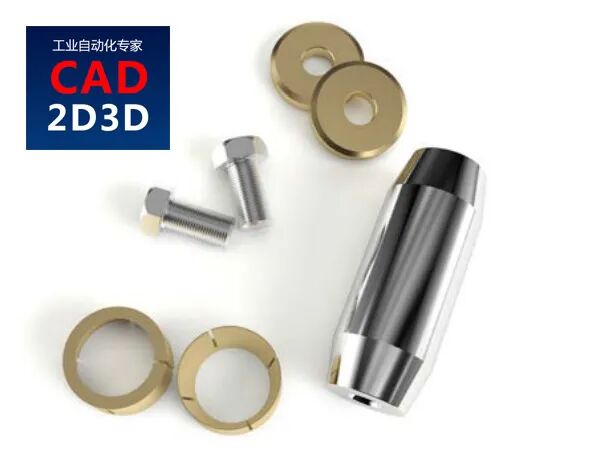

膨胀销轴由一个两端逐渐变细的轴、两个膨胀套筒、两个张紧垫圈和两个紧固件组成。内腔是锥形的膨胀套筒在拧紧过程中会膨胀变形，从而消除销孔之间的间隙。

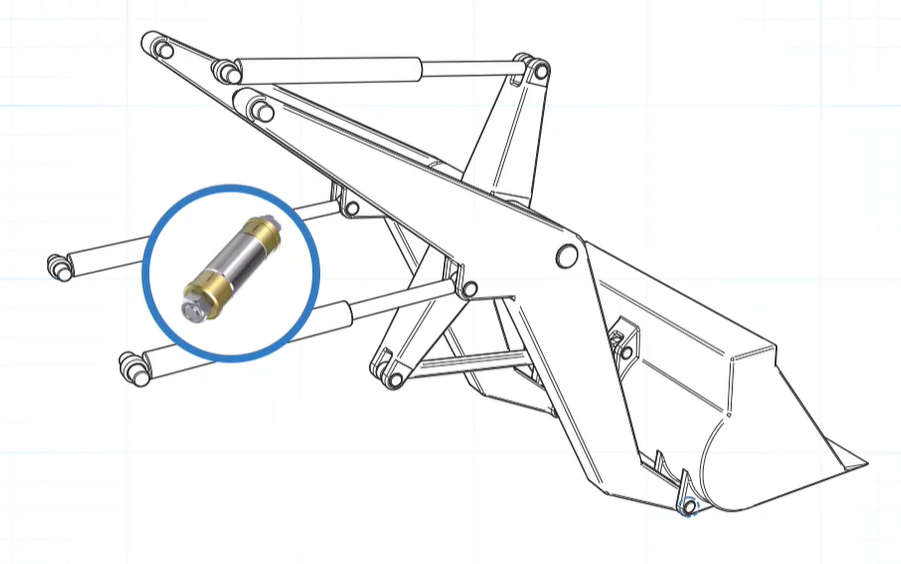

下面是膨胀销轴的应用示意图：
膨胀销轴工作原理：
拧紧紧固件后，垫圈将开槽的膨胀套筒向内压到销轴的锥形端部。
套管膨胀，与耳板相符并将系统锁定到位。
重新调整扭矩后，系统从两侧锁定并显著提高稳定性。
与传统的直销相比，锥形销轴易于拆卸和重新安装。
膨胀销轴的优势：
耳板磨损的永久性解决方案
安装和拆卸快速简便
增加衬套、轴承和密封件的使用寿命
防破损以提高安全性
机器零件更便宜，更易于使用
膨胀销轴受力情况：

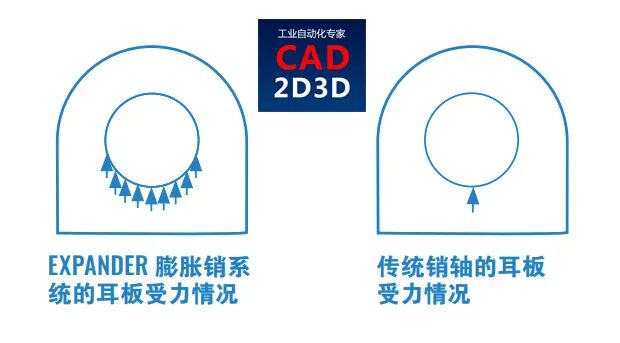

下图左是膨胀销轴受力分布，右图是传统销轴的受力分布，传统销轴只将负载分布在非常小的区域上，膨胀销轴沿力的方向将压力分布到整个接触区域上。

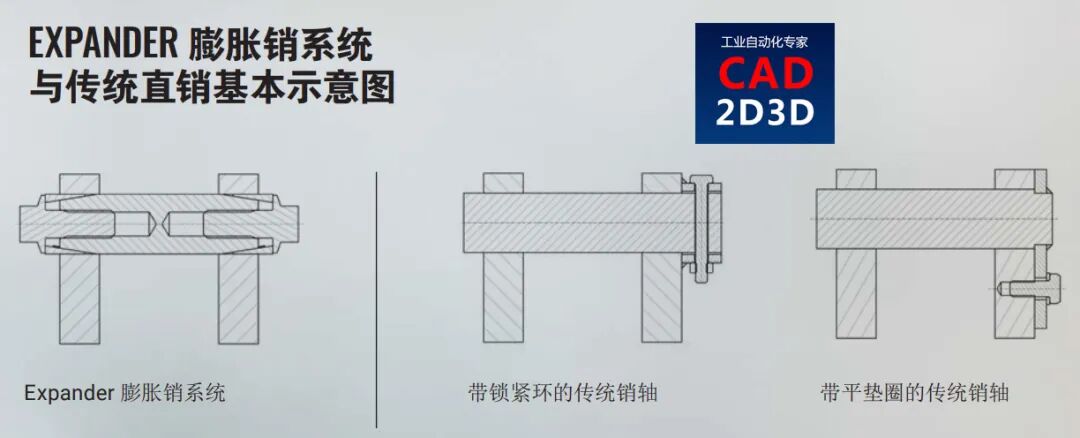

膨胀销轴与传统销轴连接对比示意图：
从实际使用效果看，使用了膨胀销轴的连接处，精度和寿命大幅提高，整个设备档次立马就上来了，那么问题来了，我们为什么没有发明膨胀销轴，其实原因很简单，就是我们没有这方面的需求，我们只追求效率和成本，工程师需要在最短的时间内，设计出一款能用的机器就行，机器的寿命、可靠性、稳定性不是设计目标。
精益求精，量变才能引起质变，机械行业才能跨上一个新台阶。
