晚上好，我是老杨。
交换机系列继续更新，今天我们来聊聊交换机的连接方式。
一般来说，交换机的连接方式有两大类，一种是级联，一种是堆叠，我们今天就来科普+分析这俩方式，让你更加细致的明白交换机的技术内容。
今日文章阅读福利：《 华为交换机学习指南 》
识别下方二维码，备注“交换机”，前10名粉丝即可获取此份高清版电子书资源。建议导入微信读书阅读，体验感更好
前10名粉丝 免费获得资源
01
交换机级联，有什么奥妙？
级联是最常见的连接方式，就是使用网线将两个交换机进行连接。连接的结果是，在实际的网络中，它们仍然各自工作，仍然是两个独立的交换机。
需要注意的是交换机不能无限制级联，超过一定数量的交换机进行级联，最终会引起广播风暴，导致网络性能严重下降。
级联又有端口之分，我们主要讲讲普通端口级联和Uplink 端口级联两种类型。
01 使用普通端口级联
所谓普通端口就是通过交换机的某一个常用端口 (如 RJ-45 端口 ) 进行连接。

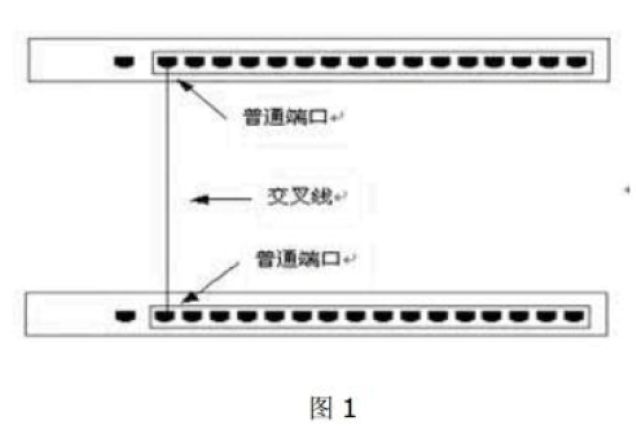

需要注意的是，这时所用的连接双绞线要用反线，即是说双绞线的两端要跳线 (第 1-3 与 2-6 线脚对调)，连接示意如图所示。
02 使用 Uplink 端口级联

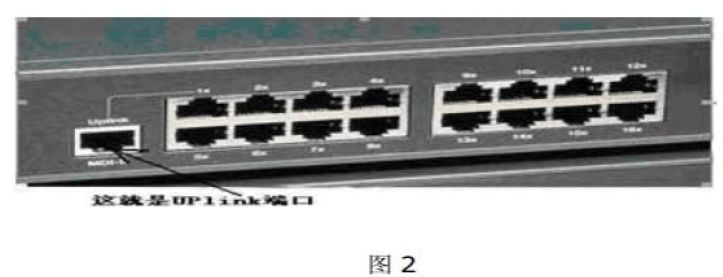

在所有交换机端口中， 都会在旁边包含一个 Uplink 端口， 如图所示。

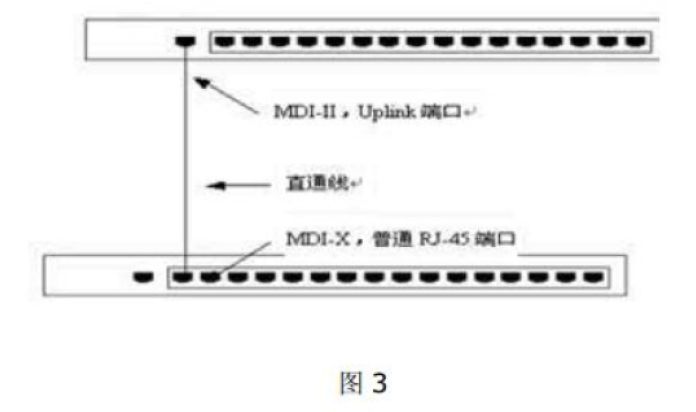

此端口是专门为上行连接提供的，只需通过直通双绞线将该端口连接至其他交换机上除 “Uplink 端口 ”外的任意端口即可 (注意，并不是 Uplink 端口的相互连接 )。
02
交换机堆叠，有啥妙招？
堆叠这种连接方式，主要是在大型网络中，一般是对端口需求比较大的情况下，才会去使用。
交换机的堆叠是扩展端口最快捷、最便利的方式，同时堆叠后的带宽是单一交换机端口速率的几十倍。
但是，你要知道啊，并不是所有的交换机都支持堆叠的。
这和交换机的品牌、型号是否支持堆叠有关系，而且呢，堆叠还需要使用专门的堆叠电缆和堆叠模块 。
如果你负责的项目里，交换机品类繁杂，更不能堆叠，因为同一堆叠中的交换机必须是同一品牌。
到底啥是堆叠呢？
堆叠主要就是通过厂家提供的一条专用连接电缆，从一台交换机的 “ UP”堆叠端口直接连接到另一台交换机的 “DOWN” 堆叠端口。
堆叠中的所有交换机，可视为一个整体的交换机来进行管理，采用堆叠方式的交换机要受到种类和相互距离的限制。
首先，实现堆叠的交换机必须是支持堆叠的。另外，由于厂家提供的堆叠连接电缆一般都在 1M 左右，所以只能在很近的距离内使用堆叠功能。
堆叠又分两种：
一种形式是硬堆叠，也就是用专门的堆叠硬件来实现高速度传输，最高可达到 4G 的传输速度，硬堆叠的代表是星型。
堆叠另一种形式叫软堆叠，它采用一般的千兆端口来进行连接，也可以看成是千兆端口的级连。
通过交换机软件来实现一些堆叠功能，如主交换机管理从交换机，软堆叠的代表是菊花链堆叠。
03
不同连接方式，哪种最好？
有人会有疑问，毕竟，都是为了完成网络的连接， 为什么还要分级联和堆叠这俩玩意儿，直接用网络连接的级联方式不是更方便？
其实，两种连接方式的本质是不一样的，可以被用来满足不同的要求。
从一定程度上说，不能直接说哪一种连接方式好，而是根据实际需要、实际情况选择不同的连接方式。
级联的优点是可以延长网络的距离。
理论上，级联可以通过双绞线和多级的级联方式，无限远的延长网络距离。级联后，在网络管理过程中仍然是多个不同的网络设备。
另外，级联基本上不受设备的限制，不同厂家的设备可以任意级联。
但是，级联也有缺点，缺点就是多个设备的级联会产生级联瓶颈。
举个例子，两个百兆交换机通过一根双绞线级联，这时它们的级联带宽是百兆， 这样不同交换机之间的计算机要通讯，都只能通过这百兆带宽。
再来聊聊堆叠。
堆叠的优点，正好弥补了级联的缺点，它是不会产生性能瓶颈的。
因为，通过堆叠可以增加交换机的背板带宽，也可以在网络中提供高密度的集中网络端口，根据设备的不同，一般情况下最大可以支持 8 层堆叠，这样，就可以在某一位置提供上百个端口。
堆叠后的设备在网络管理过程中就变成了一个网络设备，只要赋于一个 IP 地址，方便管理，也节约管理成本。
但堆叠的缺点也很明显，它最大的bug就是受设备限制，并不是所有的交换机都支持堆叠。
不同厂家，不同型号，进行堆叠需要特定的设备的支持。不同厂家的设备有时不能很好的兼容， 因此不同厂家的设备想要进行堆叠非常困难。
还有，受距离限制， 因为受到堆叠线缆长度的限制，堆叠的交换机之间的距离要求很近。
所以你看啊，堆叠和级联各有各的好，你要在你的项目中选择适合自己的，才是最好的。
提供一些小Tips：
堆叠方式比级联方式具有更好的性能， 信号不易衰竭， 且通过堆叠方式，可以集中管理多台交换机，大大减化了管理工作量。
如果实在需要采用级联，也最好选用Uplink 端口的连接方式。因为这可以在最大程度上保证信号强度，如果是普通端口之间的连接，必定会使网络信号严重受损。
交换机的连接科普就先说到这里。
但是，如果你也想要系统深入学习交换机的全部技术，拥有网络界大佬的1v1指导和辅助，完全可以添加老杨微信，备注“学习”即可。
前5名的粉丝，即可获取9年网工1v1的答疑解惑
前5名粉丝 备注“学习”获取专业学习通道
最后，为了满足一些小白粉丝的要求，附上一份交换机堆叠配置案例，有需要可以继续往下看哈。
04
Cisco Catalyst 3750系列
堆叠配置实例
01 基本要求
ios 版本要一致
专用堆叠线缆
最大堆叠个数 9
3750采用的是背板堆叠的方式，机器本身有堆叠口需专门的堆叠线可以达到32G带宽。
交换机堆叠后，从逻辑上来说，它们属于同一个设备。这样，如果你想对这几台交换机进行设置，只要连接到任何一台设备上，就可看到堆叠中的其他交换机。
02 堆叠的优势
高密度端口
便于管理
如果堆叠设备型号相同，只需按图将交换机堆叠上即可，不需要配置。
a：物理连接好堆叠线缆，连接方法为master的stack1连接到slave 的 stack2 上面。
b：开 master ，不作任何的配置。等完全启动后。
c：开 slave 的机器。
d：不作任何的配置。
如果型号不同，需要升级 IOS 。

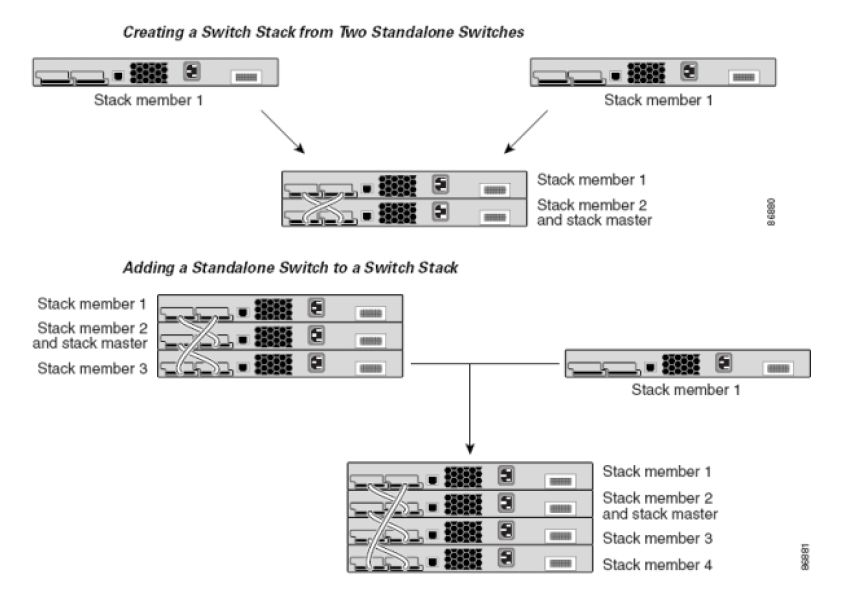

03 连接方式
关闭所有要堆叠交换机的电源

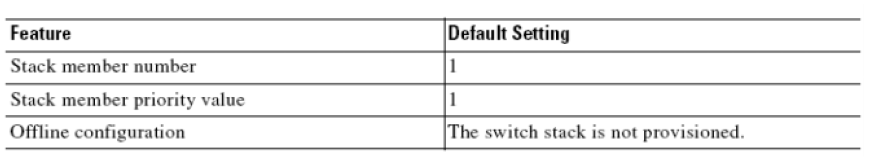

Default Switch Stack Configuration
配置方法：
1. 将所有要堆叠的交换机的操作系统，保持一致。不一致的升级。
2. 选出你要配置为主的交换机进行配置。
switch current-stack-member-number renumber new-stack-member-number
switch stack-member-number priority new-priority-number
reload slot stack-member-number

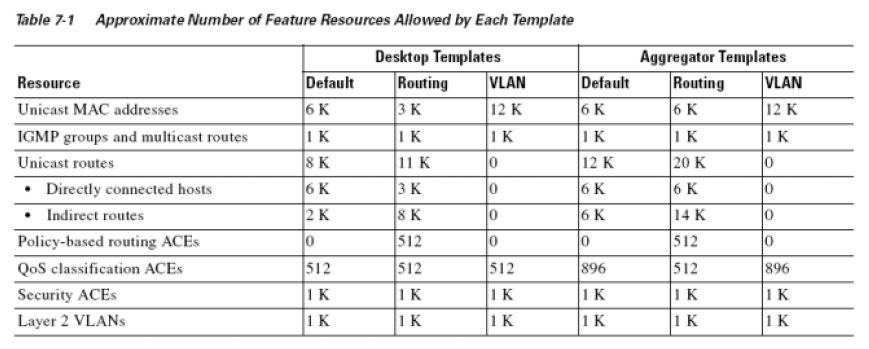

show sdm prefer (3750-12T 的sdm为routing，其他型号的为 desktop，如果是混合连接的话，选择 desktop)
sdm prefer { default | routing | vlan }[ desktop]
3. 配置堆叠成员交换机
堆叠成员号码 1到9之间选择 show switch 一般从 2往后排
switch stack-member-number provision type(堆叠成员交换机型号 show ver)
4. copy running-config startup-config( 在这里保存不要用 wr)
5. 堆叠组。主交换配置完毕后，先按照连接方式将要堆叠的交换机连接的到一起。然后开启主交换机，待主交换正常启动后，再开启从交换的电源。
6. 按照第 5 步的做法，从交换机不用做任何的配置。
堆叠信息显示：
show platform stack-manager all 显示所有交换堆叠的信息
show switch 显示堆叠交换机的汇总信息
show switch 1 显示一号交换机的信息
show switch detail 显示堆叠成员明细的信息
show switch neighbors 显示堆叠邻居的完整信息
show switch stack-ports 显示堆叠交换机的完整端口信息
配置范例：
以三个交换机堆叠为例：
交换机一 ws-c3750g-12s
交换机二 ws-c3750g-24ts
交换机二 ws-c3750g-48ts
交换机一 做为主交换 配置如下
switch 1 provision ws-c3750g-12s 指定成员交换机型号
switch 1 priority 15 指定成员交换机优先级
switch 2 provision ws-c3750g-24ts
switch 2 priority 14
switch 3 provision ws-c3750g-48ts
switch 3 priority 13
sdm prefer desktop
copy running-config startup-config ( 保存配置在这里不要用 wr)
