引言
Mask遮罩组件的一些简单实例
在游戏开发中常常需要在UI界面上展示玩家的头像或者Logo，通常都会是正方形。
偶尔也会有一些奇形怪状的需求，例如五边形、六边形、心形等等。
本文将介绍一下在Cocos游戏开发中Mask遮罩组件的一些简单实例，实现不同形状的头像。
本文源工程在文末获取，小伙伴们自行前往。
Mask（遮罩）组件
“
Mask 用于规定子节点可渲染的范围，默认带有 Mask 组件的节点会使用该节点的约束框（也就是 属性检查器 中 Node 组件的 ContentSize 规定的范围）创建一个矩形渲染遮罩，该节点的所有子节点都会依据这个遮罩进行裁剪，遮罩范围外的将不会渲染。
”

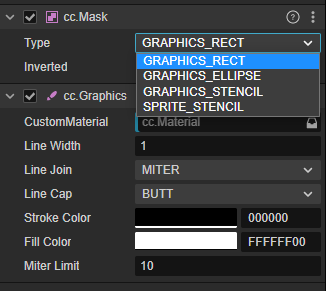

根据概念可以理解，Mask组件具有裁剪功能。我们先来看看它有几种裁剪方式。
GRAPHICS_RECT，矩形遮罩，这个和我们平时截图类似，只保留矩形框内的内容，矩形框外的不显示。
GRAPHICS_ELLIPSE，椭圆遮罩，他有一个属性Segments曲线细分数，设置为3时表现为三角形，依次类推四边形、五边形、六边形、 ... 、圆形(64很圆)。
GRAPHICS_STENCIL，自定义图形遮罩，设置成这个之后，我们可以在代码里通过Graphics组件绘制自己想要的形状进行裁剪，常用来绘制圆角头像。
SPRITE_STENCIL，自定义图片遮罩，以我们设定的图片作为遮罩的形状，可以通过美术提供的奇形怪状的头像框进行裁剪。
话不多说，一起来做个实例。
Mask遮罩组件的一些简单实例
接下来我们一步一步来实现Mask遮罩组件的一些简单实例，实现不同形状的头像。
1.环境
引擎版本：Cocos Creator 3.8.1
编程语言：TypeScript
2.资源准备

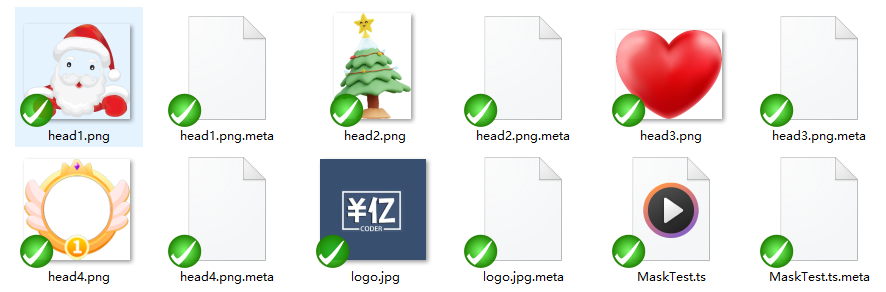

首先准备各种各样的头像框和我的头像，不要问我从哪里来，他们的故乡来自互联网。

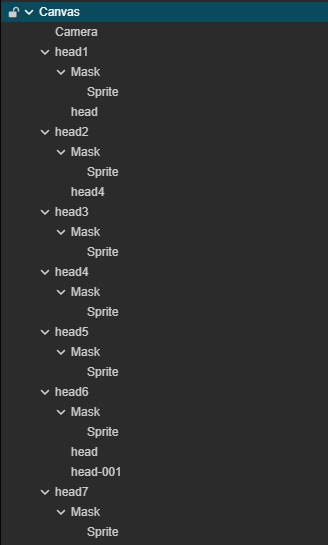

UI准备好了准备开搞。Mask组件只会对它所在节点下的子节点进行裁剪。
3.开始制作

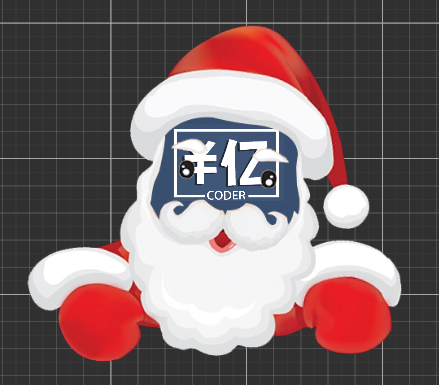

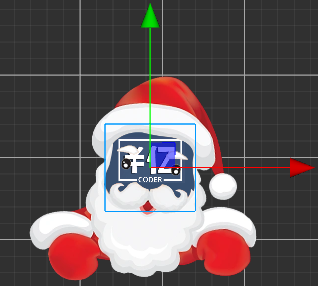

圣诞老人
这里使用了矩形遮罩。
裁剪保留矩形内的(圣诞老人的脸)内容。
排行榜第一

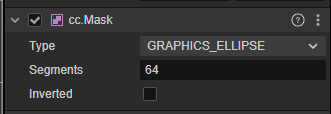

这里使用了椭圆遮罩。其中Segments属性设置为64，表现为圆形。
裁剪保留圆形内的内容。
直观的裁剪效果。
Segments设置为8的效果。

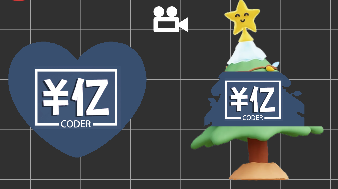

心形、圣诞树

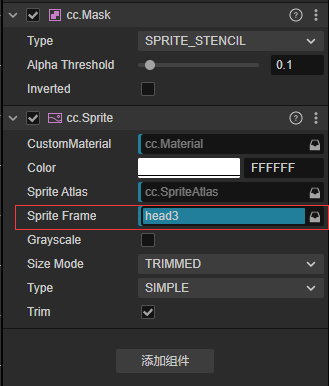

这里使用了自定义图片遮罩。

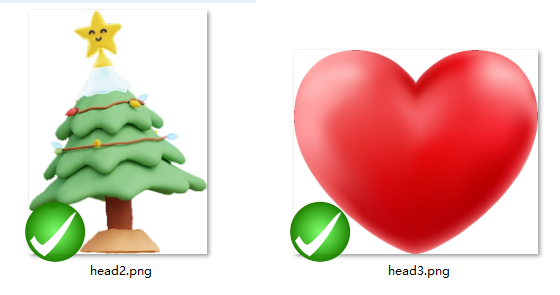

目标图片为心形和圣诞树。
头像裁剪成图片的形状。

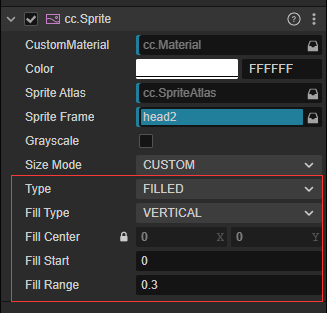

圣诞树上下部分彩色的非裁剪效果，是Sprite的FILLED效果。
结果如下。
圆角头像
这里使用自定义图形遮罩。
设置之后，添加一个MaskTest组件。
import { _decorator, Component, Graphics, Node } from 'cc';const { ccclass, property } = _decorator;@ccclass('MaskTest')export class MaskTest extends Component { start() { const graphics = this.getComponent(Graphics); // 设置线宽和填充颜色 graphics.lineWidth = 2; // 设置四个角的圆半径 const cornerRadius = 20; // 绘制带有圆角的矩形 graphics.roundRect(-50, -50, 100, 100, cornerRadius); graphics.fill(); }}

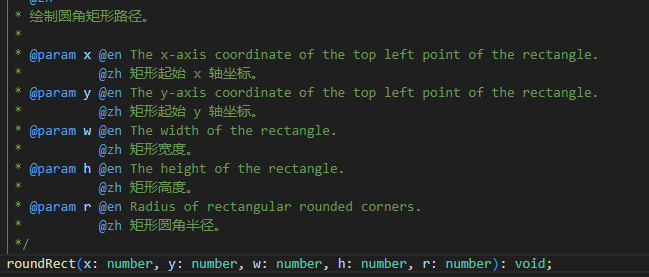

直接通过roundRect方法绘制圆角矩形。
其他

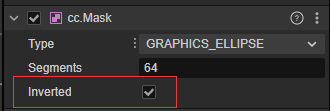

Inverted属性，反向遮罩，勾选之后进行反向遮罩。
即原本应该保留的内容裁剪掉，原来应该裁剪的保留。

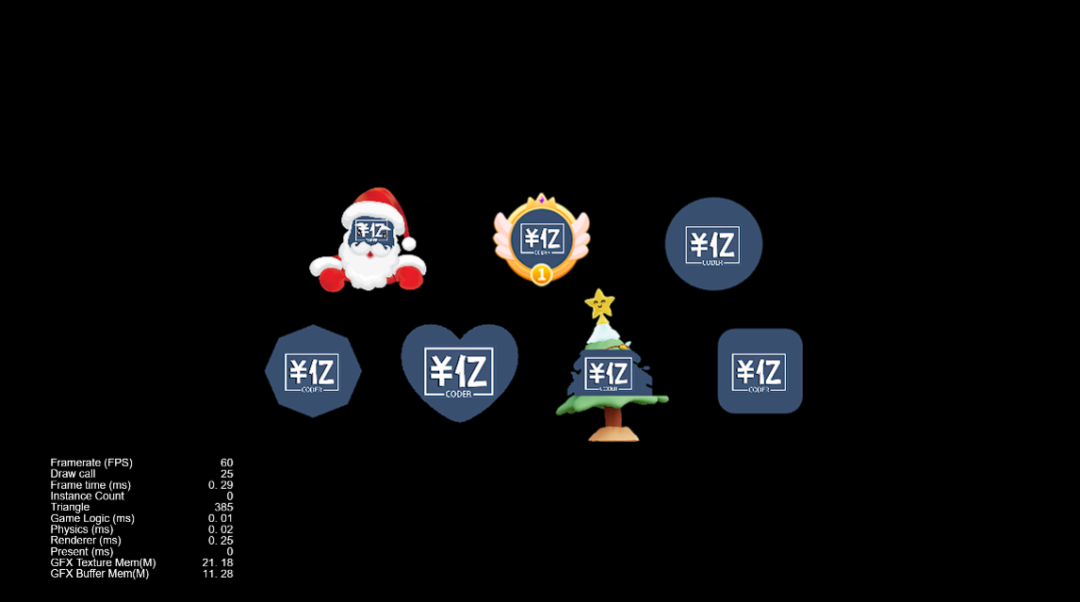

4.效果演示
今天的节目到此为止。帮忙转发一下文章哦，下课！
结语
本文源工程可通过私信发送HeadMask获取。
