引言
Cocos实现雷达图效果
在游戏中我们经常可以看到雷达图的身影，用于直观地显示玩家的实力。

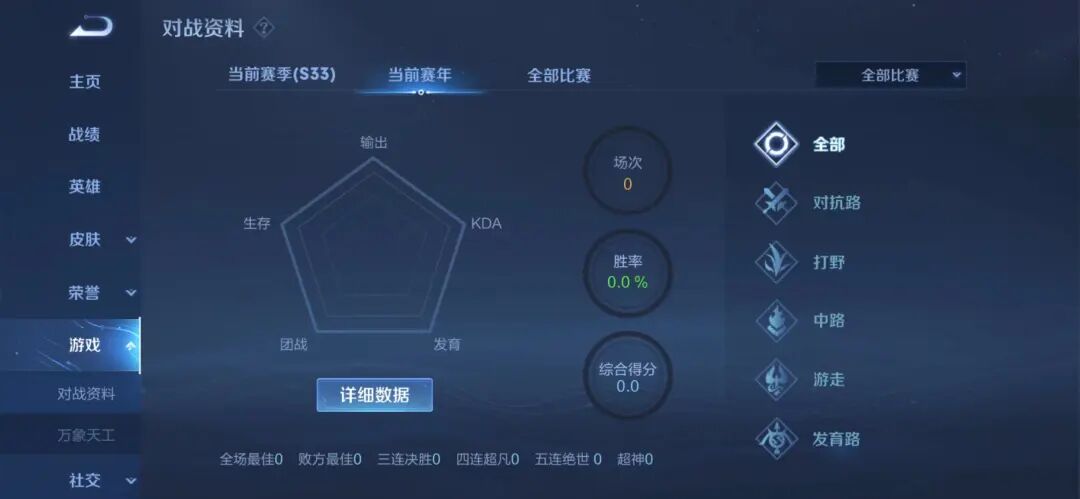

例如王者的雷达图展现了玩家的输出能力、KDA数据、发育能力、团战能力和生存能力。

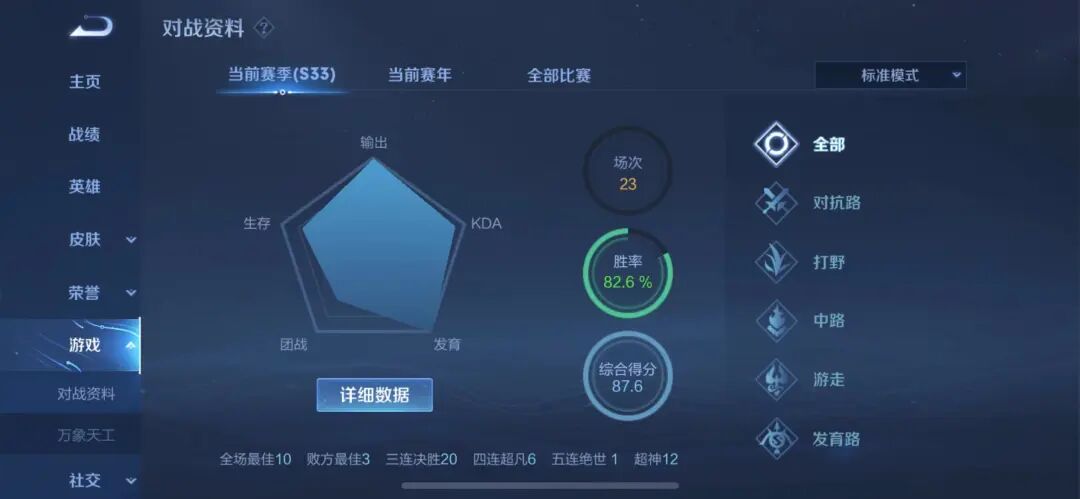

又如三战的雷达图展示了玩家的攻城、势力、拆除、占领、战功、讨伐能力，被管理者用来识别地奴。
本文将介绍一下在Cocos游戏开发中实现雷达图效果。
本文源工程在文末获取，小伙伴们自行前往。
什么是雷达图？
“
在游戏中，雷达图是一种常用的图表类型，用于可视化多个数据维度之间的关系。雷达图通常呈圆形，类似于雷达屏幕上的扫描线。每个数据维度表示为雷达图上的一个轴，而数据值则决定了在该轴上的位置。通过连接这些数据点，可以形成一个多边形，展示不同维度之间的关系。
”
雷达图有什么用？
“
在游戏设计中，雷达图经常用于表示角色或物体的属性。例如，在角色扮演游戏中，一个角色可能有多个属性，如力量、敏捷、智力等。每个属性可以表示为雷达图上的一个轴，而该属性的值决定了在轴上的位置。通过连接这些点，就可以直观地看出角色属性的分布和平衡程度。
”
总的来说，雷达图在游戏中是一种直观而有效的方式，帮助玩家理解和比较复杂的多维数据。
话不多说，一起来做个实例。
雷达图效果实例
接下来我们一步一步来实现雷达图效果。
1.环境
引擎版本：Cocos Creator 3.8.1
编程语言：TypeScript
2.资源准备

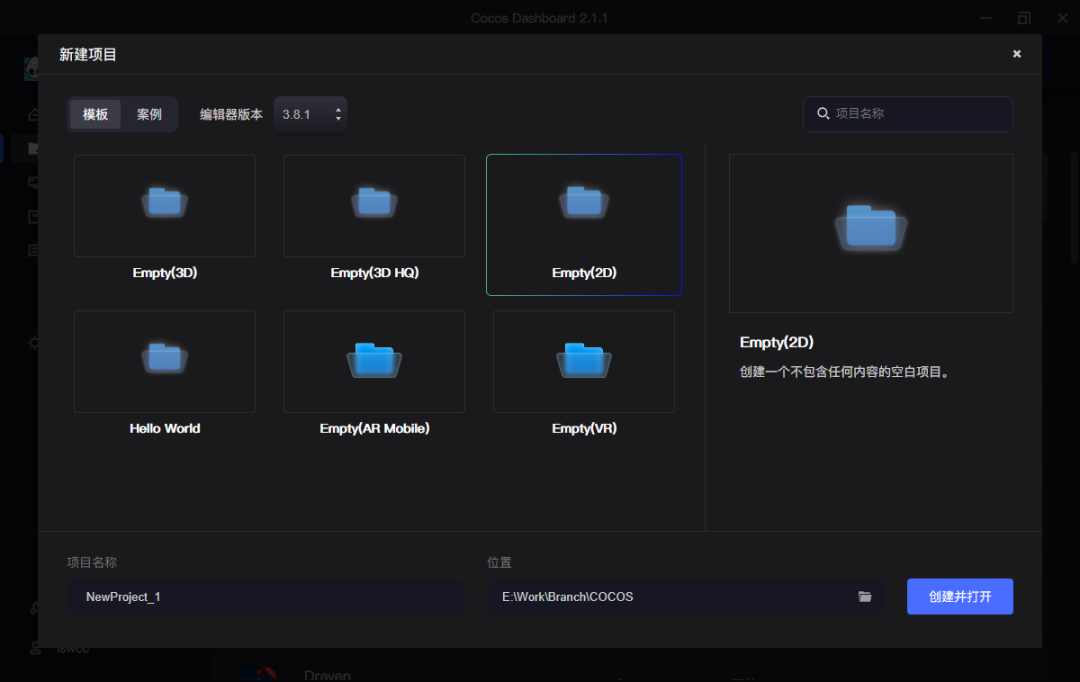

新建一个2D项目。
本期全程用Graphics画线，结构简单。
3.编写代码
首先新建一个组件RadarChart，其中@executeInEditMode允许继承自 Component 的 CCClass 在编辑器里执行。
import { _decorator, Color, Component, Graphics, Node } from 'cc';const { ccclass, property, executeInEditMode } = _decorator;@ccclass('RadarChart')@executeInEditModeexport class RadarChart extends Component {}
然后我们开始绘制在没有数据的情况下，4个从大到小的五边形框。其中关键的内容如下：
通过lineWidth设置线条的宽度。
通过strokeColor设置线条(画笔)的颜色(包括透明度)。
通过stroke绘制线条。
通过moveTo移动点(笔)。
通过lineTo画线。
通过radius * Math.sin(angle)计算五边形顶点的x坐标。
通过radius * Math.cos(angle)计算五边形顶点的y坐标。
代码如下：
// 获取当前节点的 graphics 组件const graphics = this.getComponent(Graphics) || this.addComponent(Graphics);// 设置线条的宽度和颜色graphics.lineWidth = 10;graphics.strokeColor = new Color(66, 97, 142);// 计算正五边形的顶点坐标const baseRadius = 200; // 设置半径let radius = baseRadius; // 设置半径const angleOffset = (Math.PI * 2) / 5; // 计算每个顶点之间的角度间隔// 圈数const count = 4;// 开始绘制路径for (let j = 0; j < count; j++) { graphics.moveTo(radius * Math.sin(0), radius * Math.cos(0)); for (let i = 1; i <= 5; i++) { const angle = i * angleOffset; const x = radius * Math.sin(angle); const y = radius * Math.cos(angle); graphics.lineTo(x, y); } // 闭合路径 graphics.close(); // 绘制线条 graphics.stroke(); graphics.lineWidth = 5; radius *= 0.7; graphics.strokeColor = new Color(66, 97, 142, 255 * (1 - (1 + j) * 0.25));}

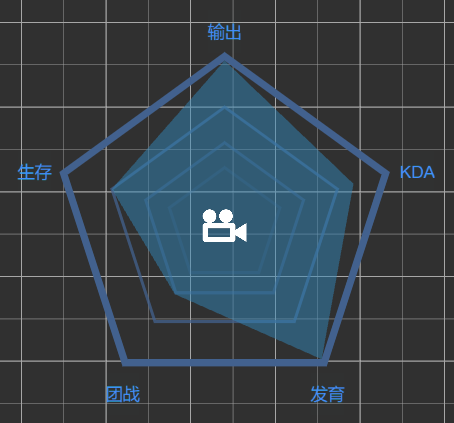

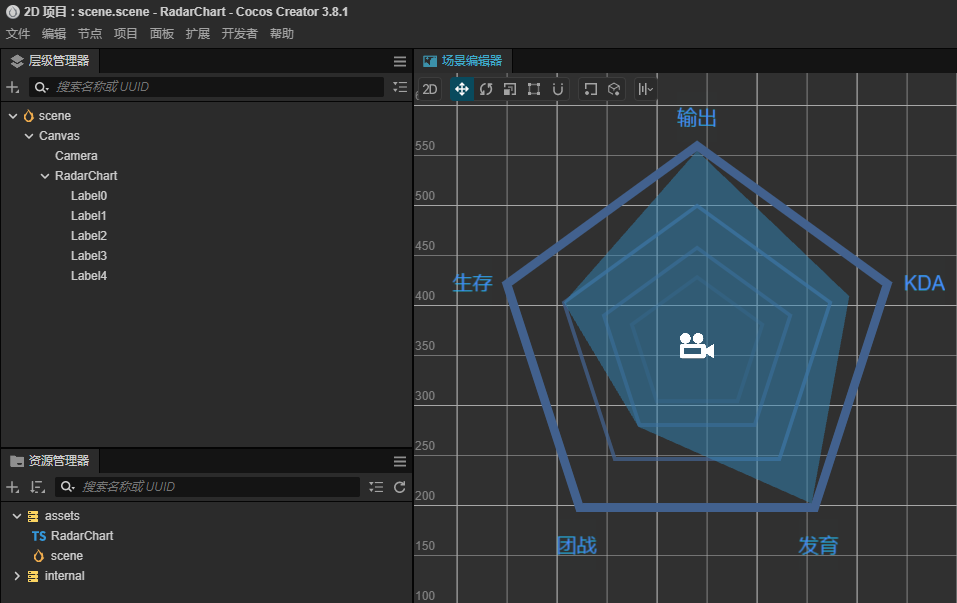

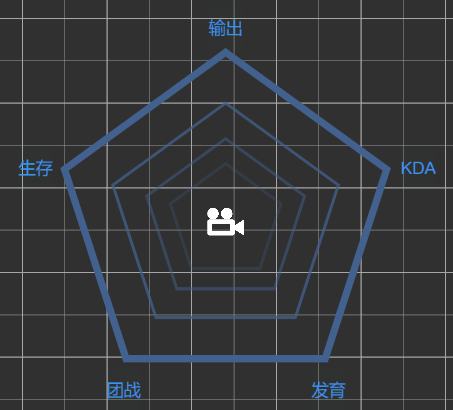

由于我们设置了@executeInEditMode，直接可以在编辑器看到效果如下：
接着我们要开始填充玩家的具体数据。我们假定玩家的数据如下：
// 分别对应输出、KDA、发育、团战、生存const rates = [0.975, 0.8, 0.975, 0.5, 0.7];
关键内容如下：
通过数据比例计算出雷达图上具体的点。
通过fillColor设置填充颜色。
通过fill开始填充。
代码如下：
// 分别对应输出、KDA、发育、团战、生存const rates = [0.975, 0.8, 0.975, 0.5, 0.7];let rate = rates[0];radius = baseRadius * rate;graphics.moveTo(radius * Math.sin(0), radius * Math.cos(0));for (let i = 0; i < rates.length; i++) { const angle = (i + 1) * angleOffset; rate = rates[(i + 1) % rates.length]; radius = baseRadius * rate; graphics.lineTo(radius * Math.sin(angle), radius * Math.cos(angle));}// 闭合路径graphics.close();// 填充颜色graphics.fillColor = new Color(51, 135, 185, 127);// 填充graphics.fill();

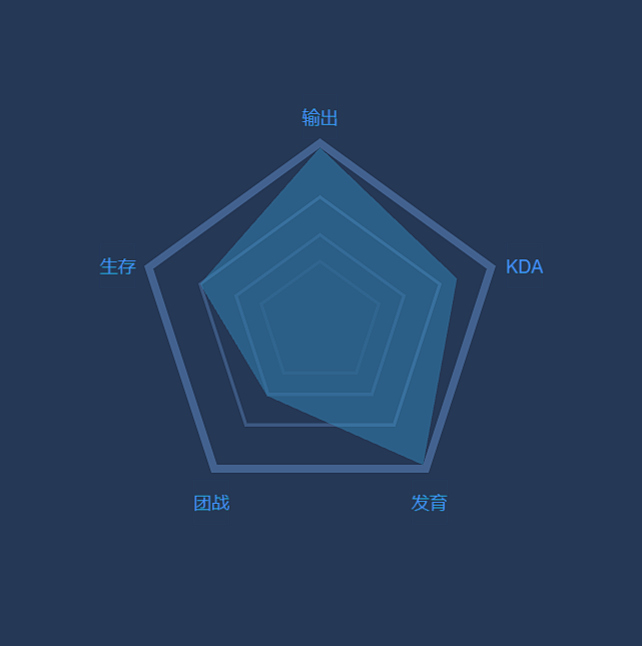

效果如下：
很多时候我们可能需要连接顶点到中心的线，代码如下：
graphics.strokeColor = new Color(66, 97, 142, 255);for (let i = 1; i <= 5; i++) { const angle = i * angleOffset; const x = baseRadius * Math.sin(angle); const y = baseRadius * Math.cos(angle); graphics.moveTo(0, 0); graphics.lineTo(x, y);}// 绘制线条graphics.stroke();

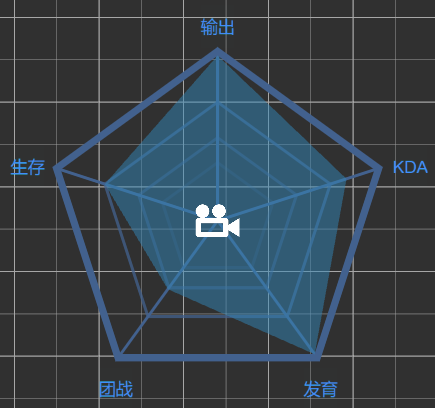

效果如下：
我们只需要把内容封装好，传入玩家具体的数据比例，即可展示每个玩家的具体雷达图。

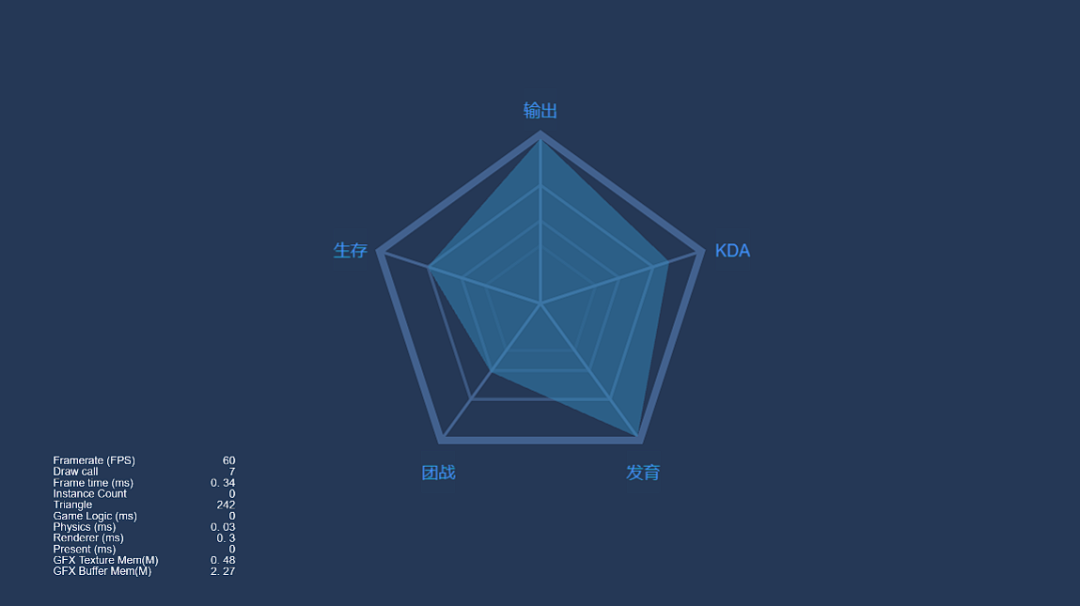

4.效果演示
