南水北调是中国最大的跨流域综合调水工程，这一工程经过数十年论证和十余年建设，中线和东线顺利完成。今天欣赏南水北调系列地图。
01
西线工程
穿越巴颜喀拉崇山峻岭
问水丰水的大西南
这是规划调水最多的线路
如果能够实现
将是举世瞩目的“人工天河”

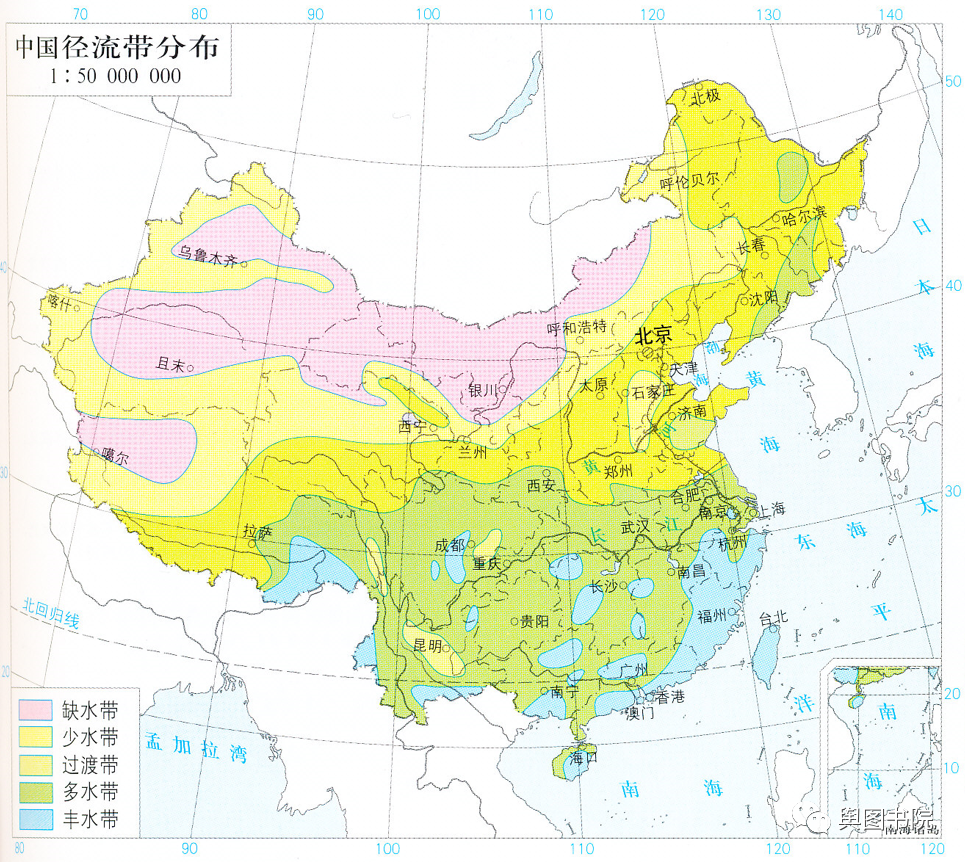

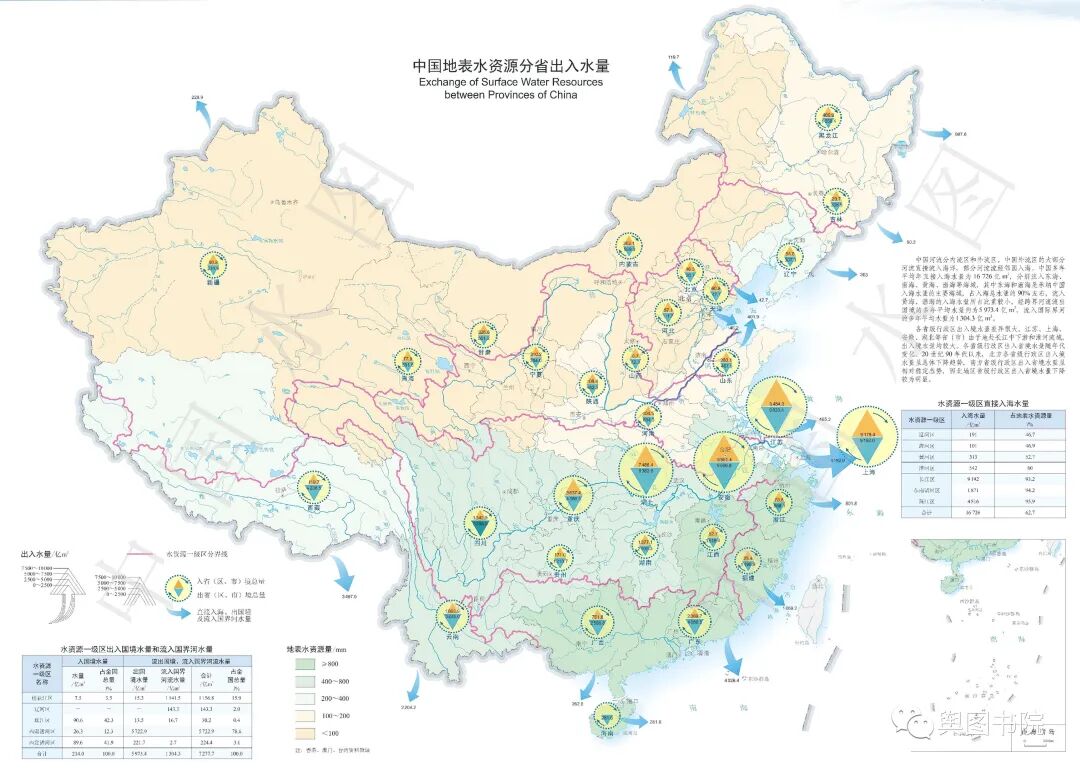

（中国径流分布呈现明显的南多北少趋势，而北方又有显著的东多西少的差异。但是地形却决定了北方河流是西向东流，相当于是缺水地区补给相对不缺水地方，再加上季节分配不均匀，中国水资源利用矛盾突出）
▼
然而其困难也可想而知
从其中的工程，地质情况看
并综合权宜存在的生态问题
目前尚不具备可行性

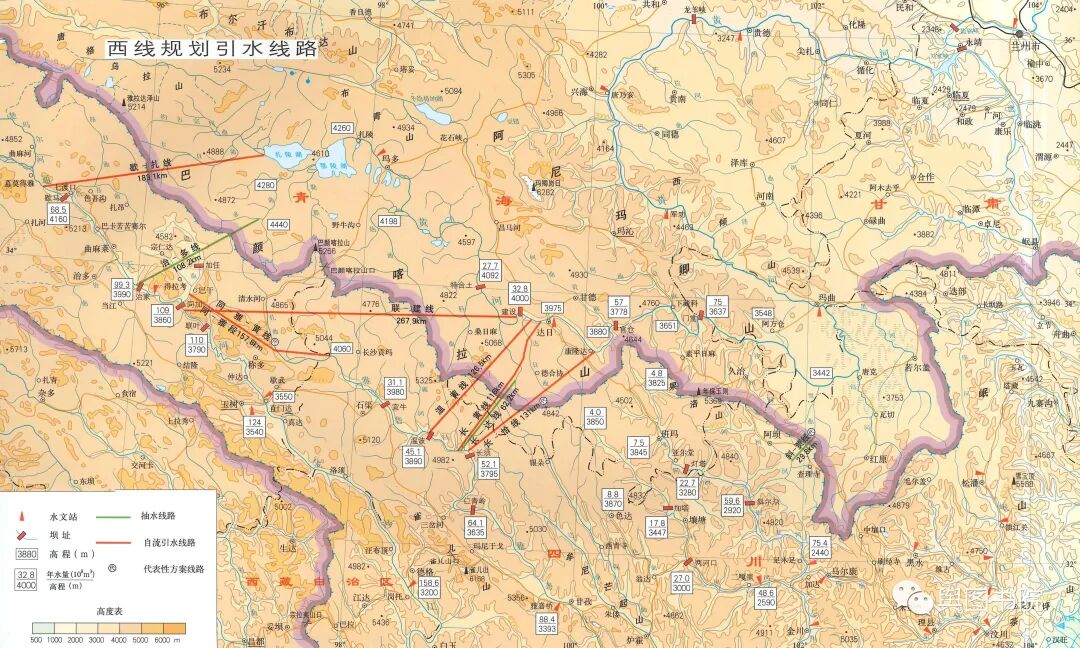

（南水北调西线地图，出自长江流域地图集。调水线路规划有7个，主要是从长江源区通天河或者雅砻江上游进行调水。规划线路有自流线路和抽水线路两种）
▼

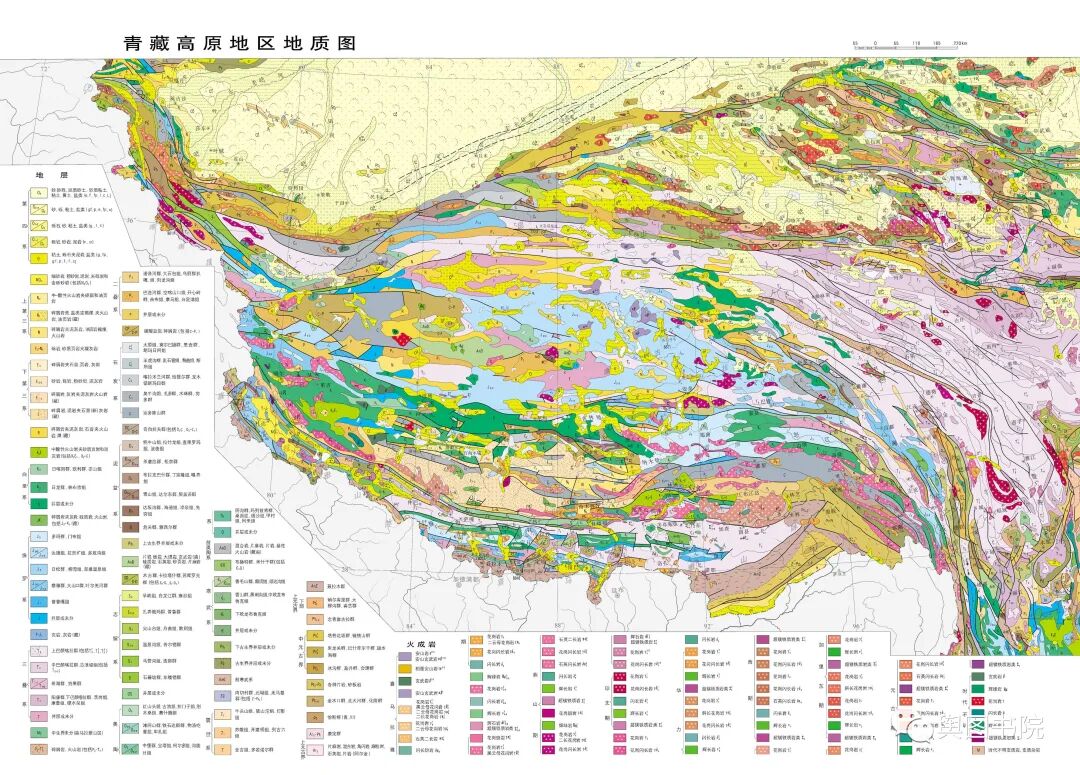

（青藏高原地区地质图）
▼
西线规划水源有两条
通天河和雅砻江
工程均依赖隧道引水
水源通过大坝束水
实际长度比图中略小

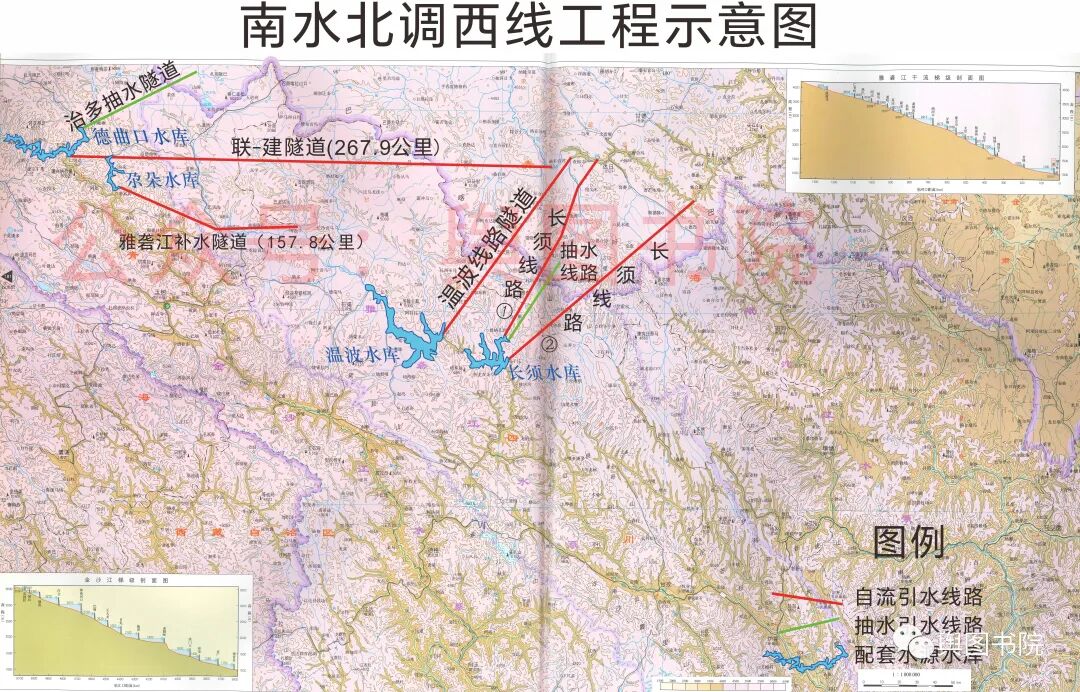

（南水北调西线工程示意图，制图：新街口的古代人。图中展示了7条可能的调水线路，并绘制了配套的水源水库。这些渠线和水库以及图中展示的梯级工程，目前都处于图纸状态，尚未实施。以上调水线路中，自流引水线路隧道最长有200多公里，抽水规划均不足百公里，其中从长须水库直接抽水到达日曲，库区到受水点隧道路程55公里）
▼
西线直接补给黄河源区
远期还将从黄河向西引水
惠及河西走廊和新疆东部
工程可以极大改善西北生态

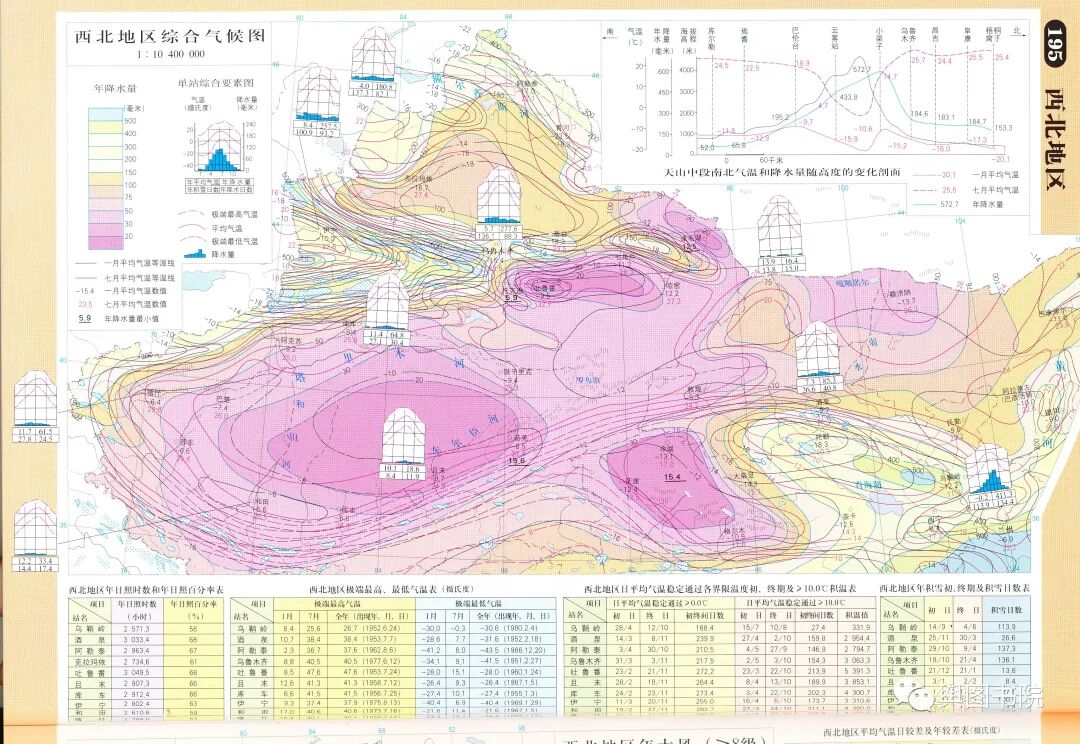

（西北地区综合气候图，这里大部分处于非常缺水区域）
▼
但可能存在的问题也不容忽视
我们还需谨慎论证

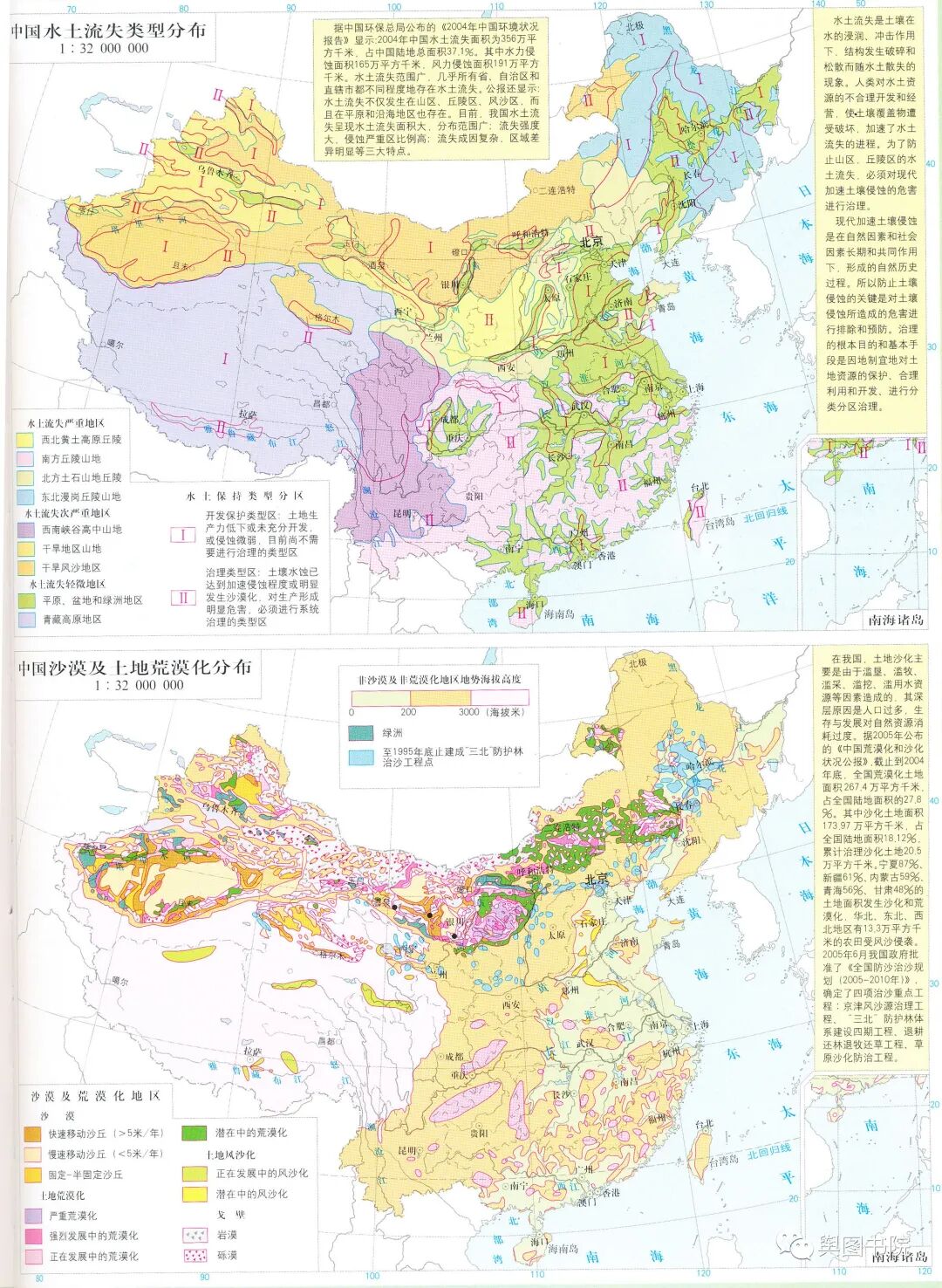

（中国水土流失和荒漠化土地地图，西线将极大改善荒漠化土地）
▼
02
中线工程
中线工程渠首丹江口水库
沿着伏牛山和嵩山东麓北上
在郑州上游穿过黄河
随后沿着京广铁路一路北上

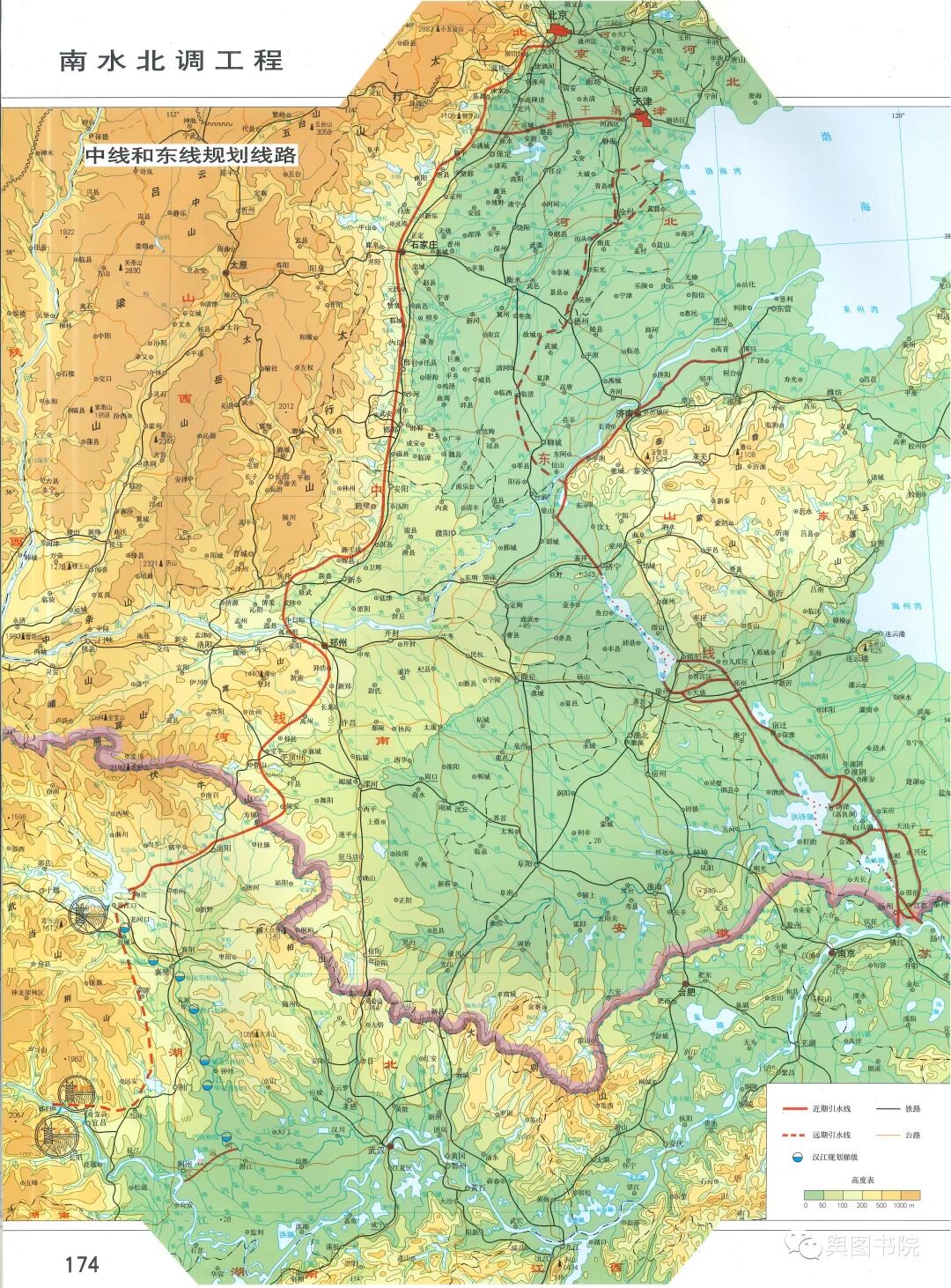

（南水北调中线和东线工程示意图）
▼
通水十年来
累计补水超600亿立方米
基本遏制缺水带来的生态问题
对于非受受水地如山西等
因减轻了给下游供水压力
也获得了更多生态空间

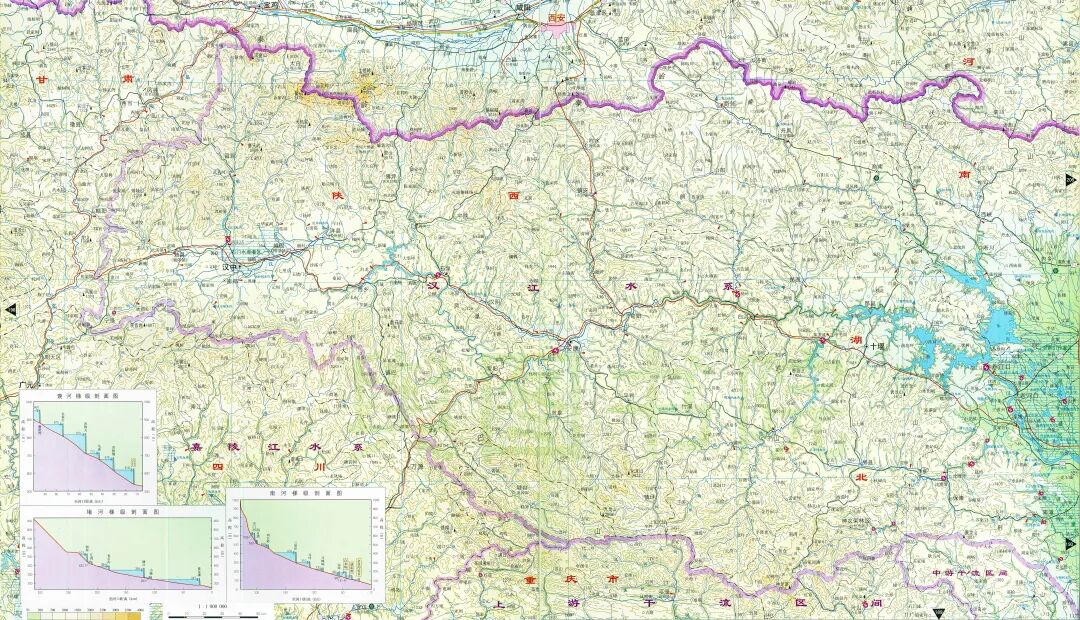

（南水北调中线工程水源区-汉江上游流域示意图，比例尺1比100万）
▼

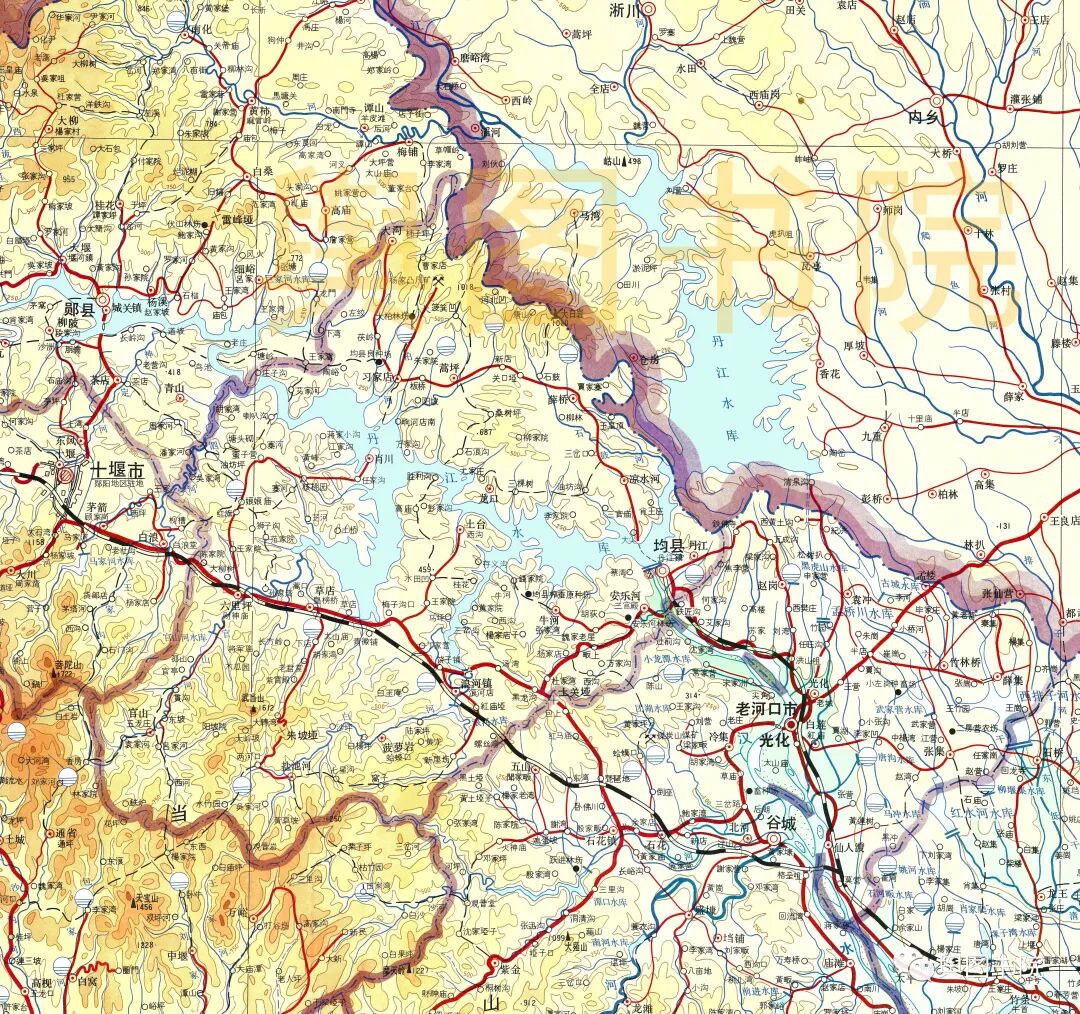

（南水北调中线工程水源库区，丹江口水库地图）
▼
每一滴水都弥足珍贵
一江清水向北流的背后
不仅有众多建设者的汗水
也有库渠移民的背井离乡
及水源地生态涵养的心血
饮水思源，务必珍惜

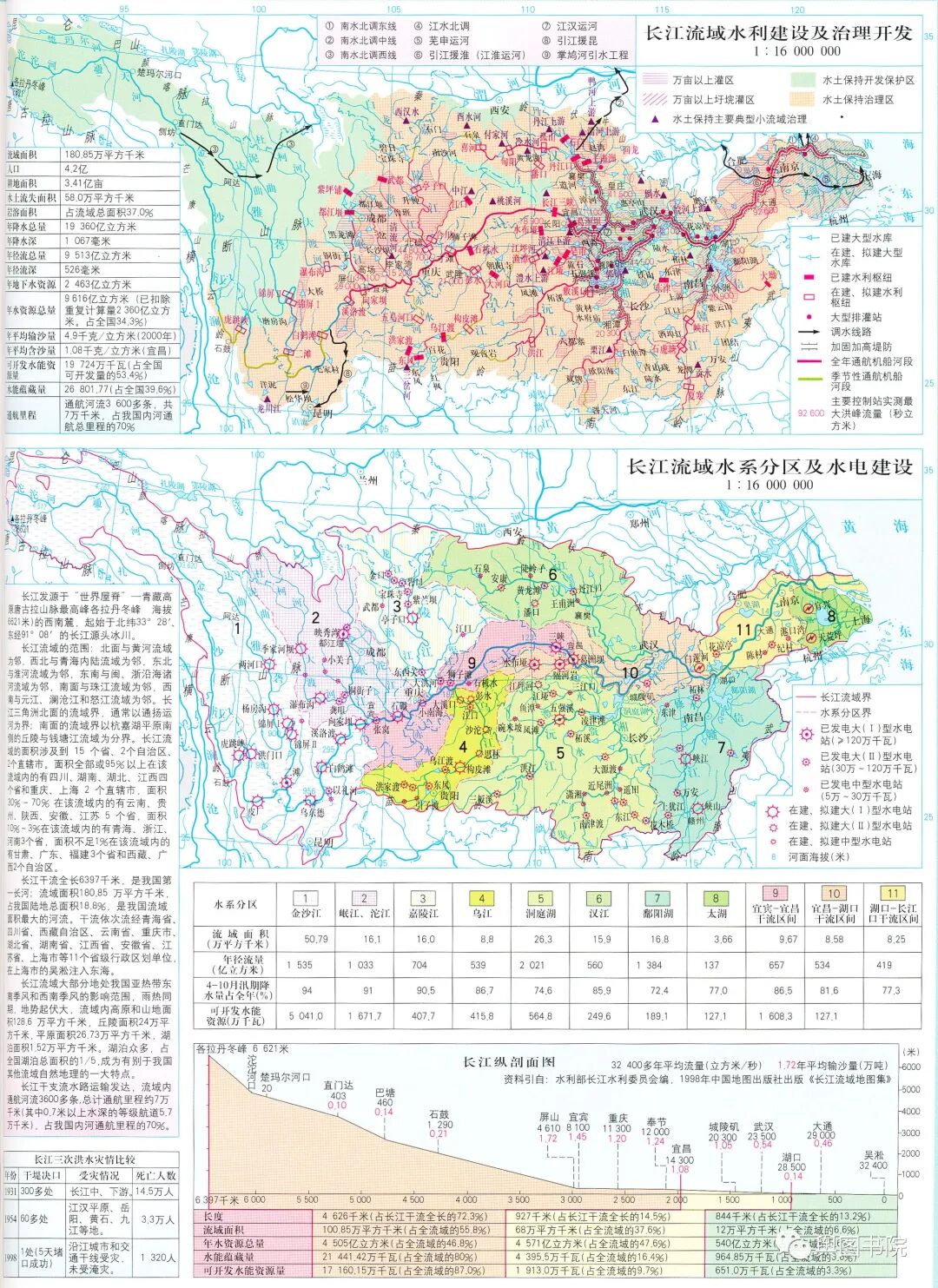

（长江流域建设和综合开发示意图）
▼
中线工程是调水“中流砥柱”
一定程度可以取代东西两线
未来中线扩容，可补西济东
这将依赖引江济汉二期
将三峡水库引水丹江口
远期年调水可达300亿方
相当于半条黄河

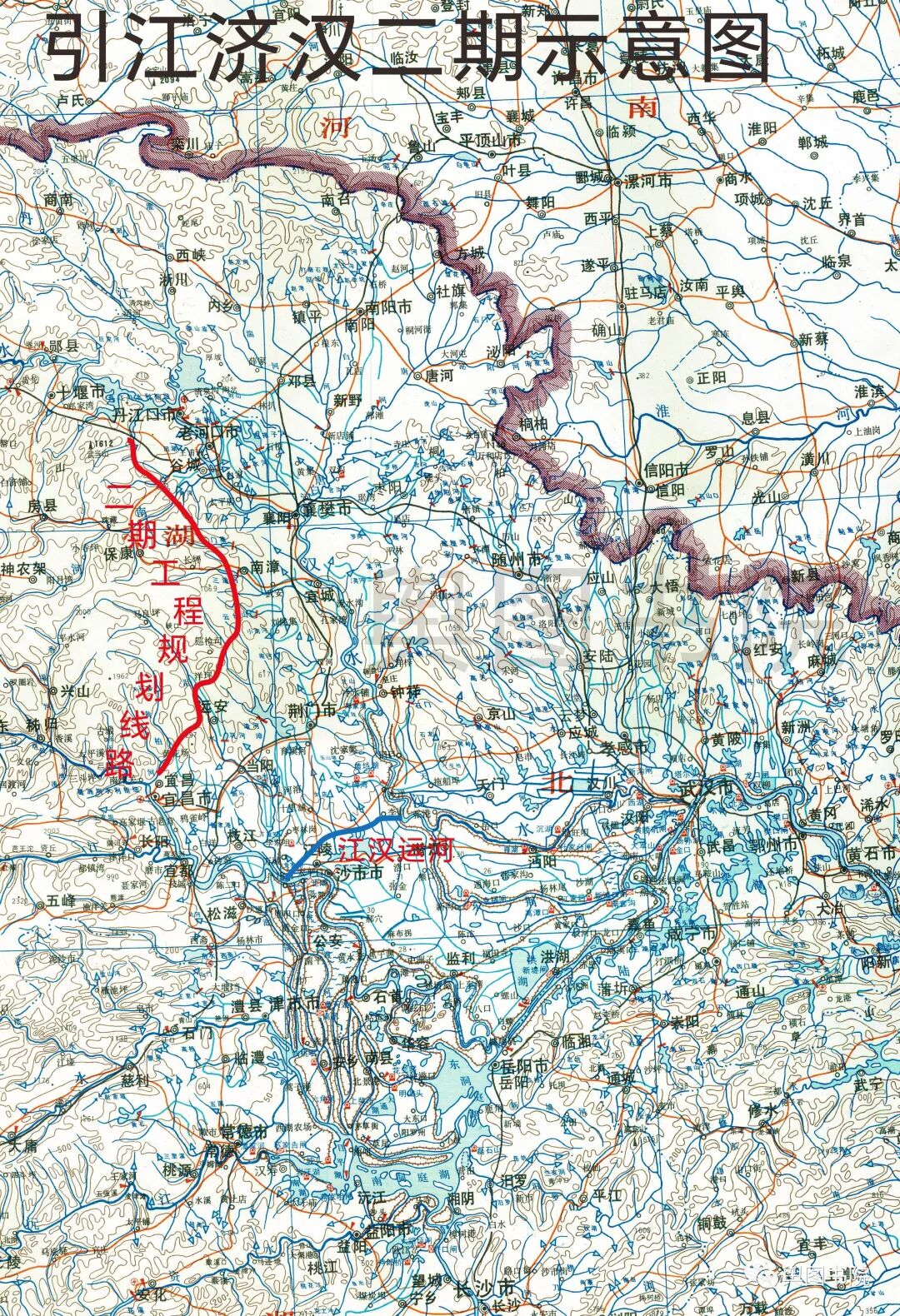

（远景建设规划：引江济汉示意图）
▼
03
东线工程
东线利用大运河既有渠道
以长江和苏鲁淮河支系为源
梯级蓄水，逐级抬水至北方

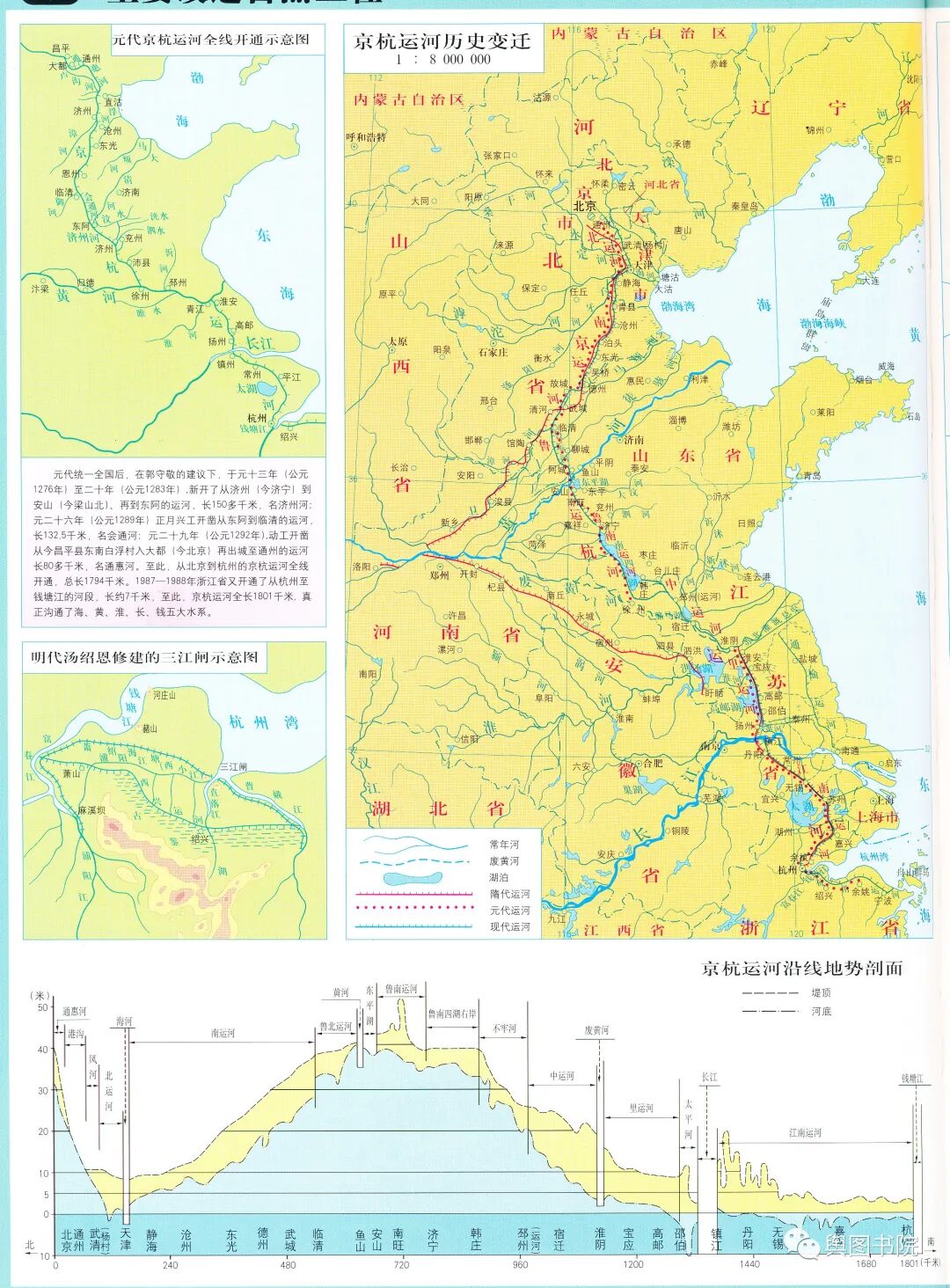

（京杭运河变迁和河底剖面。在今天，运河承担了东线调水渠道职能。由于黄河附近河床海拔高一些，这里需要扬水实现南水北调）
▼
东线水源在江河下游
治污任务更加艰巨
由于部分渠段本底污染严重
曾有断言这里不可能修复

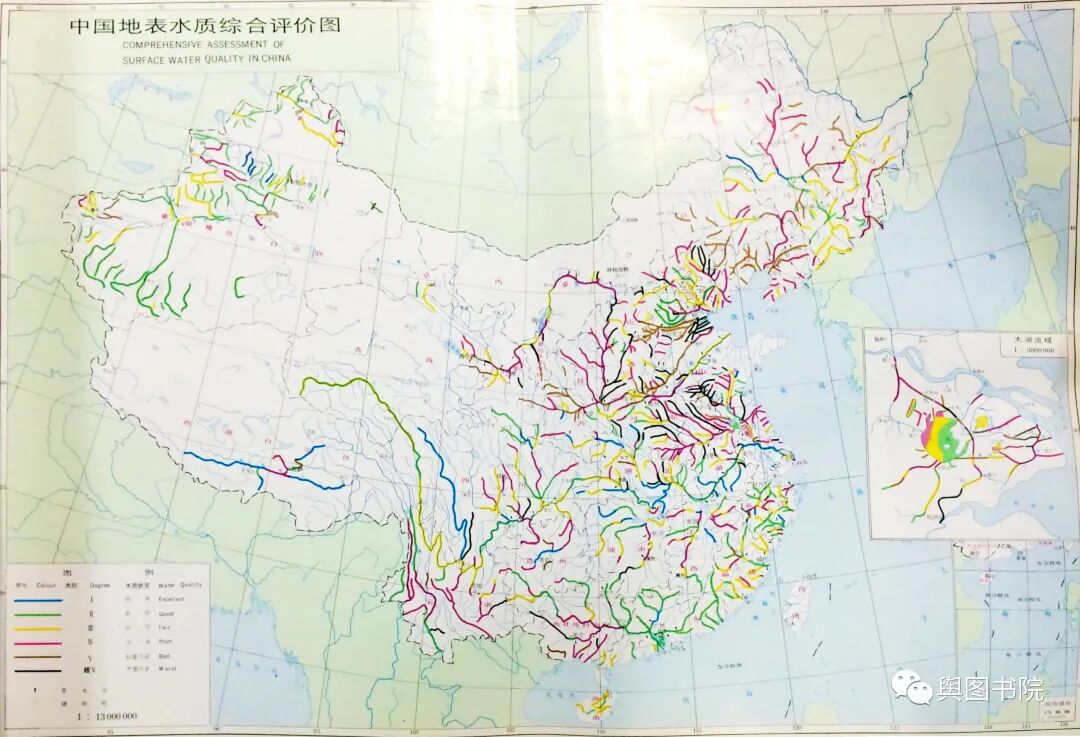

（中国地表水水质图，1999年。图中可以看出，1999年东线渠线附近有不少黑色的劣五类水质河段，这里受矿区，农业，和生活用水污染，这些水显然不能用作水源）
▼

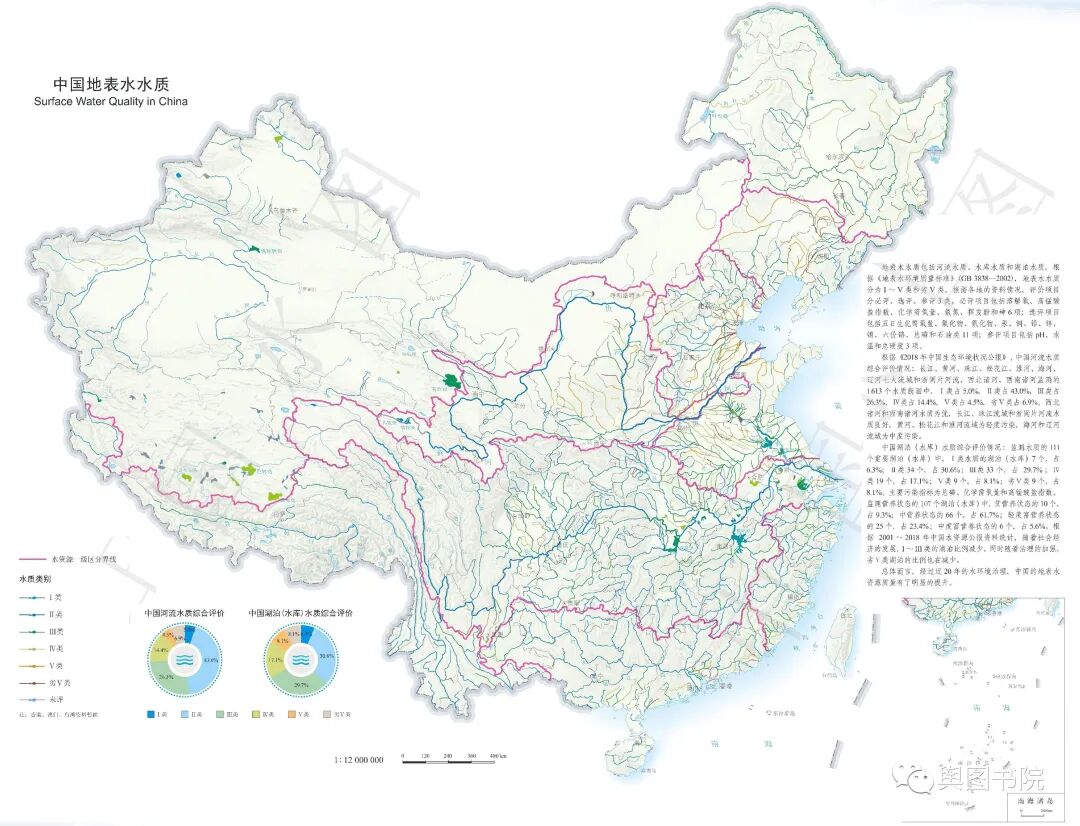

（中国地表水水质图，2019年。出自中国水图地图集，2022年。经过20年治理，东线水质发生翻天覆地变化，已经全部变为1-3类水。这些水质的变化，是水质治理方面的奇迹）
▼

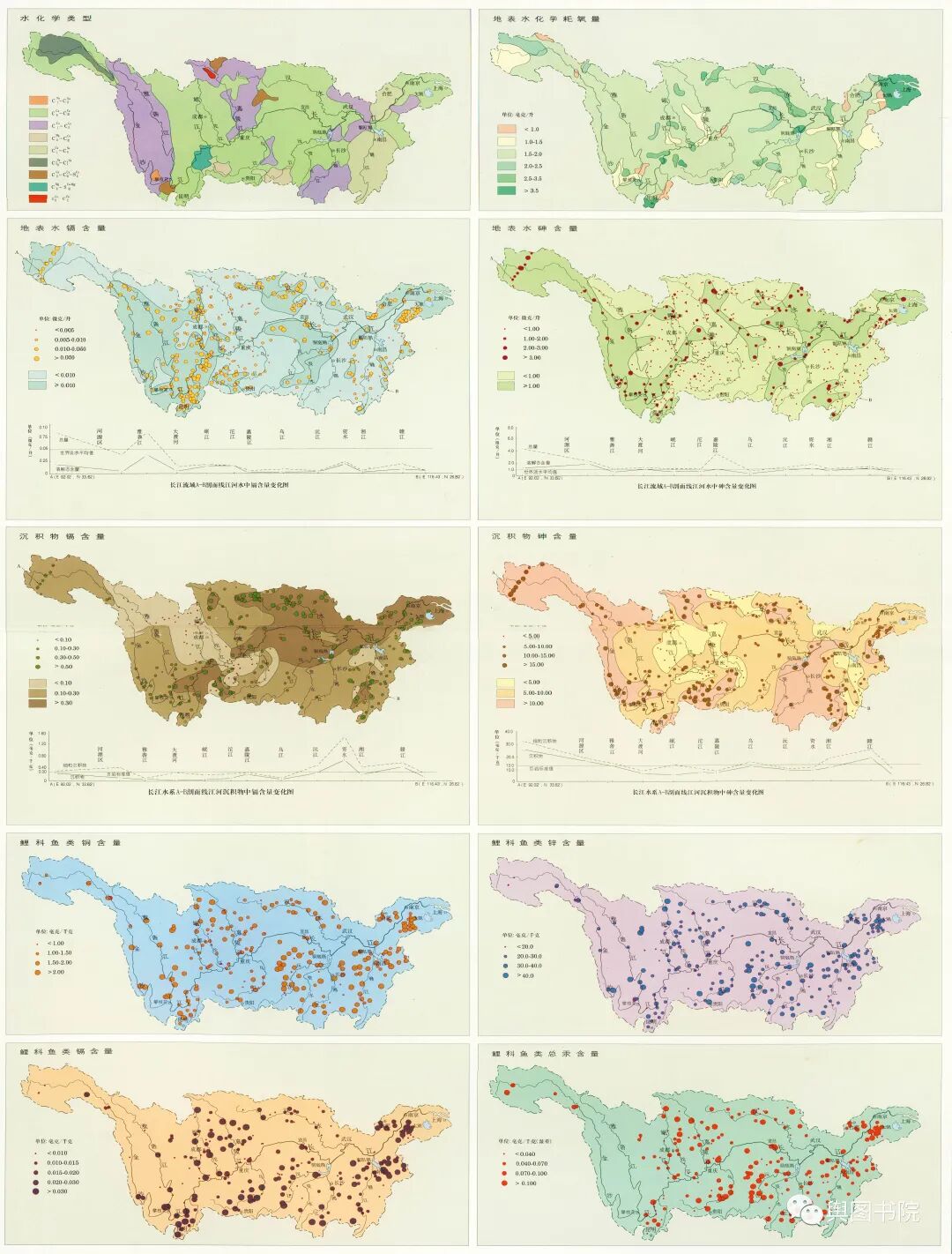

（长江流域水体环境背景值，1999年）
▼
但我们做到了水质恢复
堪称治污典范
随着水质稳步提升
南水东线将受益更多土地

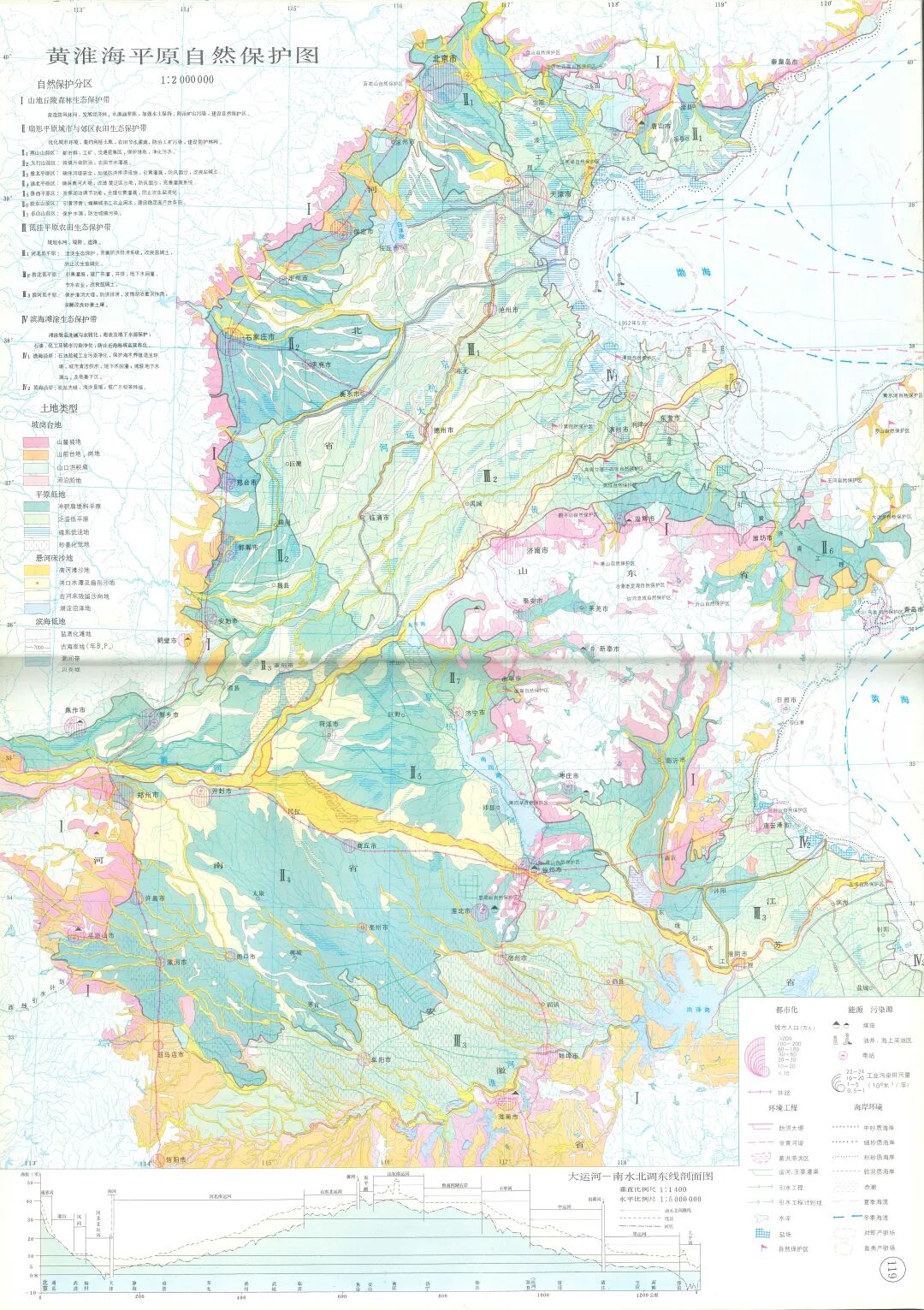

（黄淮海平原自然保护地图，调水工程也是这块中国大平原水网建设和生态建设的骨干工程）
▼
东线工程除了供水
还有防洪，航运，生态等职能
古老的运河
还将继续焕发英姿

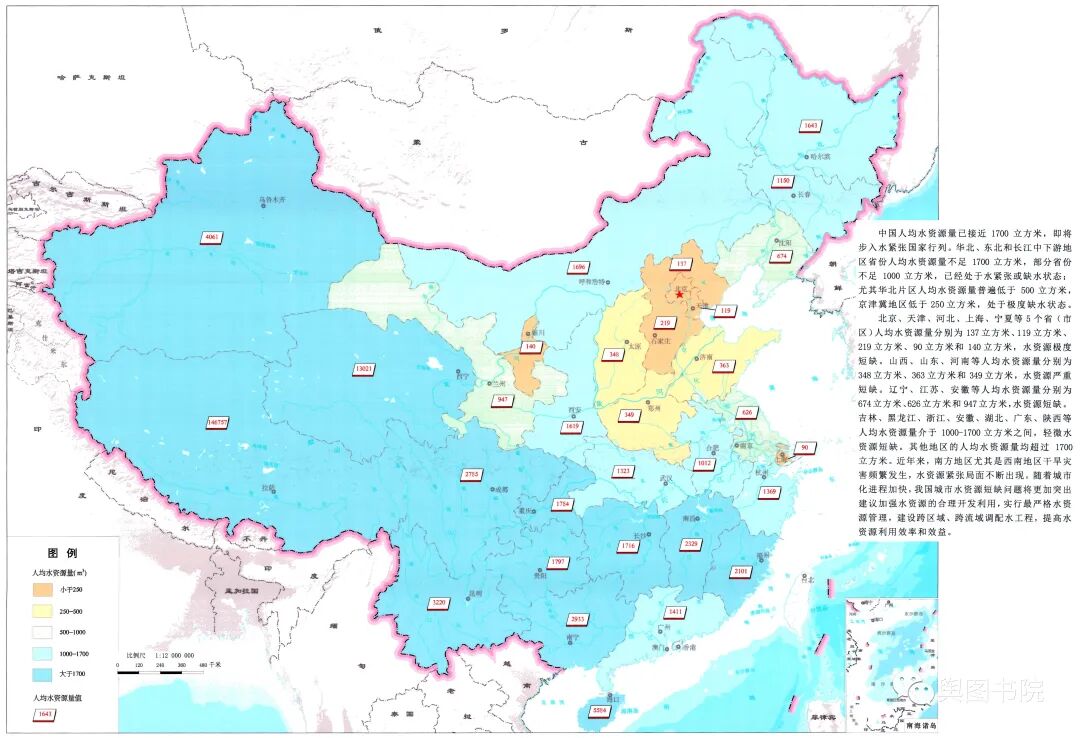

（中国人均水量地图，山河四省和宁夏严重缺水，而这里又担负粮食和诸多工业品产能，这些产能输出实际上是水资源输出，因而调水一定程度上是资源补偿）
▼
东线虽有既有渠道
但治污和扬水成本并不低
未来随着技术提升
调水用水还将有新的思路
04
其他调水工程
松辽沟通，北水南下
引汉济渭，水绕长安
白龙引水，润泽陕甘
引滦入津，引黄入晋……
宏伟的中华水网正在勾勒

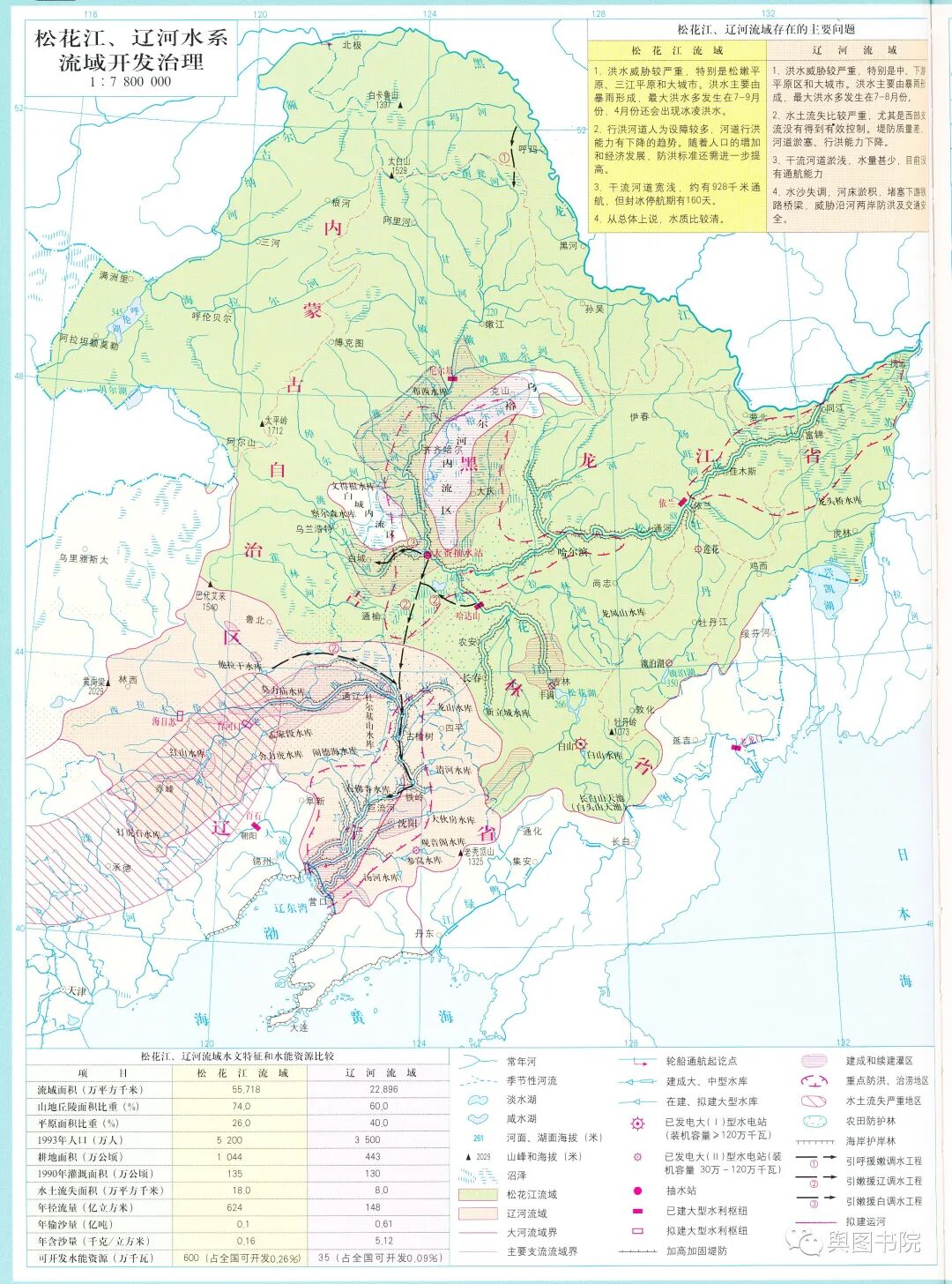

（松辽流域开发示意图，这里有著名的“北水南调”规划，将呼玛河乃至黑龙江水引水至嫩江，再调往辽河和锡林郭勒等地，实现东北水网联网，改善辽河流域缺水面貌，并减轻松辽地带盐碱化）
▼

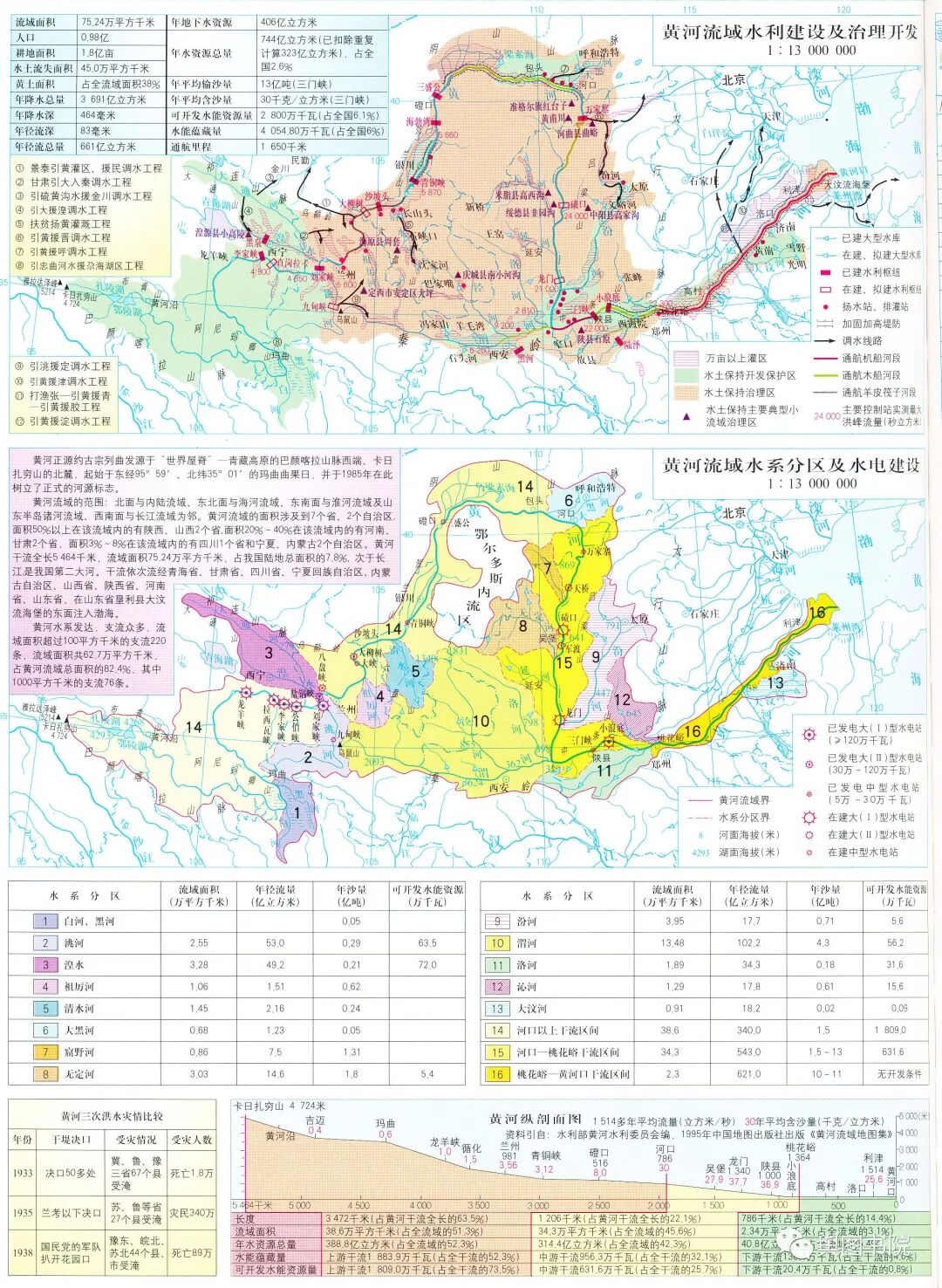

（黄河流域水利建设，黄河除了供给流域内用水以外，还将负担山西，河北海河平原，甘肃河西地区，胶东半岛等地的用水）
▼

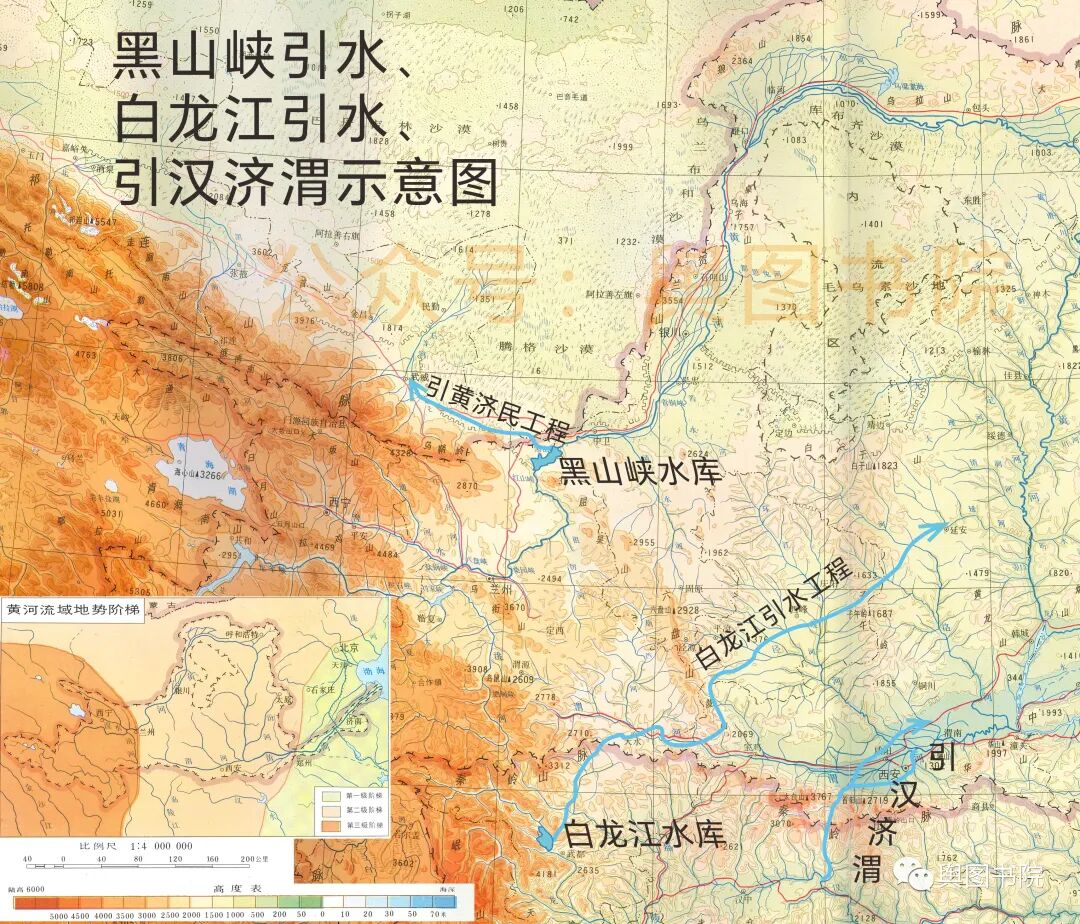

（西部版小型南水北调工程，西中东三线分别为黑山峡工程，白龙江工程，引汉济渭工程。其中引汉济渭工程一期已经通水，其余工程处于规划或者前期建设阶段）
▼
这些工程有的已经实现
也有的尚停留在图纸
但不论如何操作
调水实为下策
科学用水，防污治污才是关键
节约用水，点滴做起
❖
舆图书院，用地图品味世界
往期河湖系列特色栏目精彩回顾：
舆图鉴赏——什么是岷江
一分钟看懂淮河干支流水系，精美地图赏析
精美淮河流域地图，读懂淮河前世今生
舆图鉴赏——什么是汉江
舆图鉴赏——什么是黄河
一图看懂黄河全部黄河干支流，独家精美地图
黄河从哪里来？一分钟读懂黄河前世今生
舆图鉴赏——什么是嘉陵江
舆图鉴赏：额尔齐斯河，一路北上
史上最全洞庭湖变迁地图，洞察洞庭的前世今生
史上最全鄱阳湖变迁地图，探析鄱阳湖的前世今生
鄱阳湖地图与枯水干涸原因
特别推荐：我国有关部门陆续编制出版了如《中华人民共和国国家自然地图集》、《中国植被图集》、《中国地质图集》、《中华人民共和国气候图集》、《中国自然灾害系统地图集》、《中国地貌图集》、《中国地下水资源与环境图集》、《中国重大自然灾害与社会图集》等与水有关的综合图集，水利部门也陆续编制了各流域水利图集、流域防洪工程图集、《中国暴雨统计参数图集》等专业图集，但一直缺少一部以水为主题的大型综合地图集。而这本2022年《中国水图》的问世，填补了这一空白，这是中国水系列最权威最专业图集，走过路过千万不要错过！
ISBN 9787030722911
编制 水利部 交通运输部 国家能源局
南京水利科学研究院等
定价 1200.00元

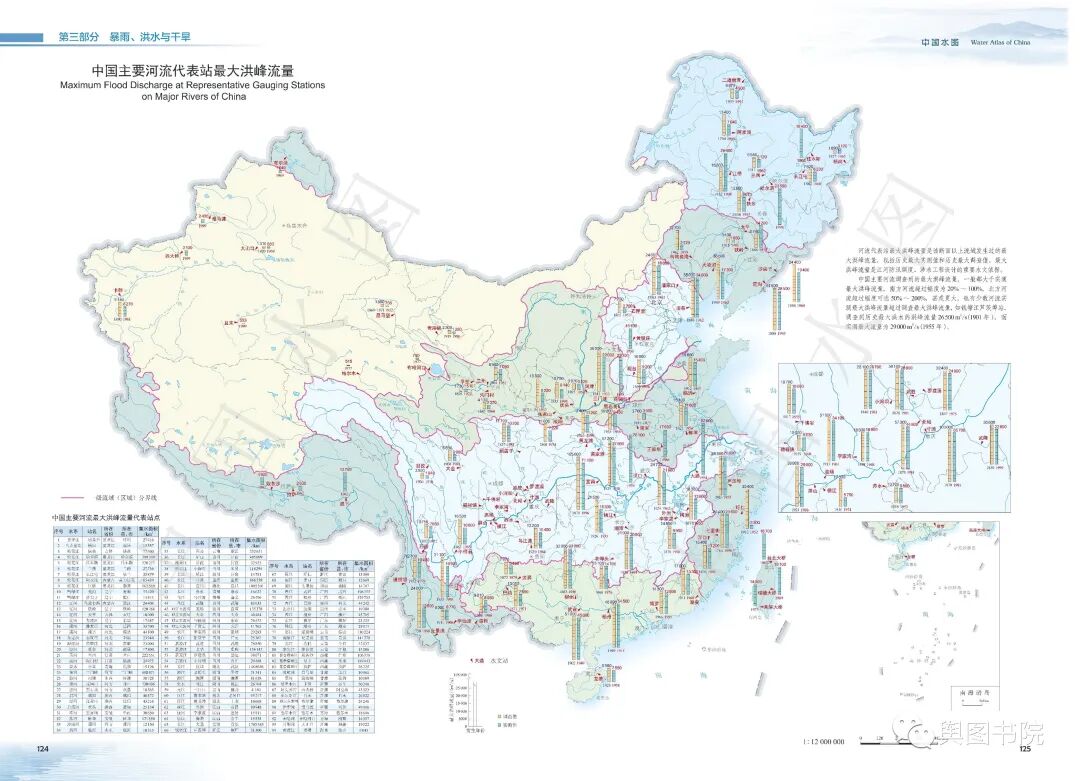

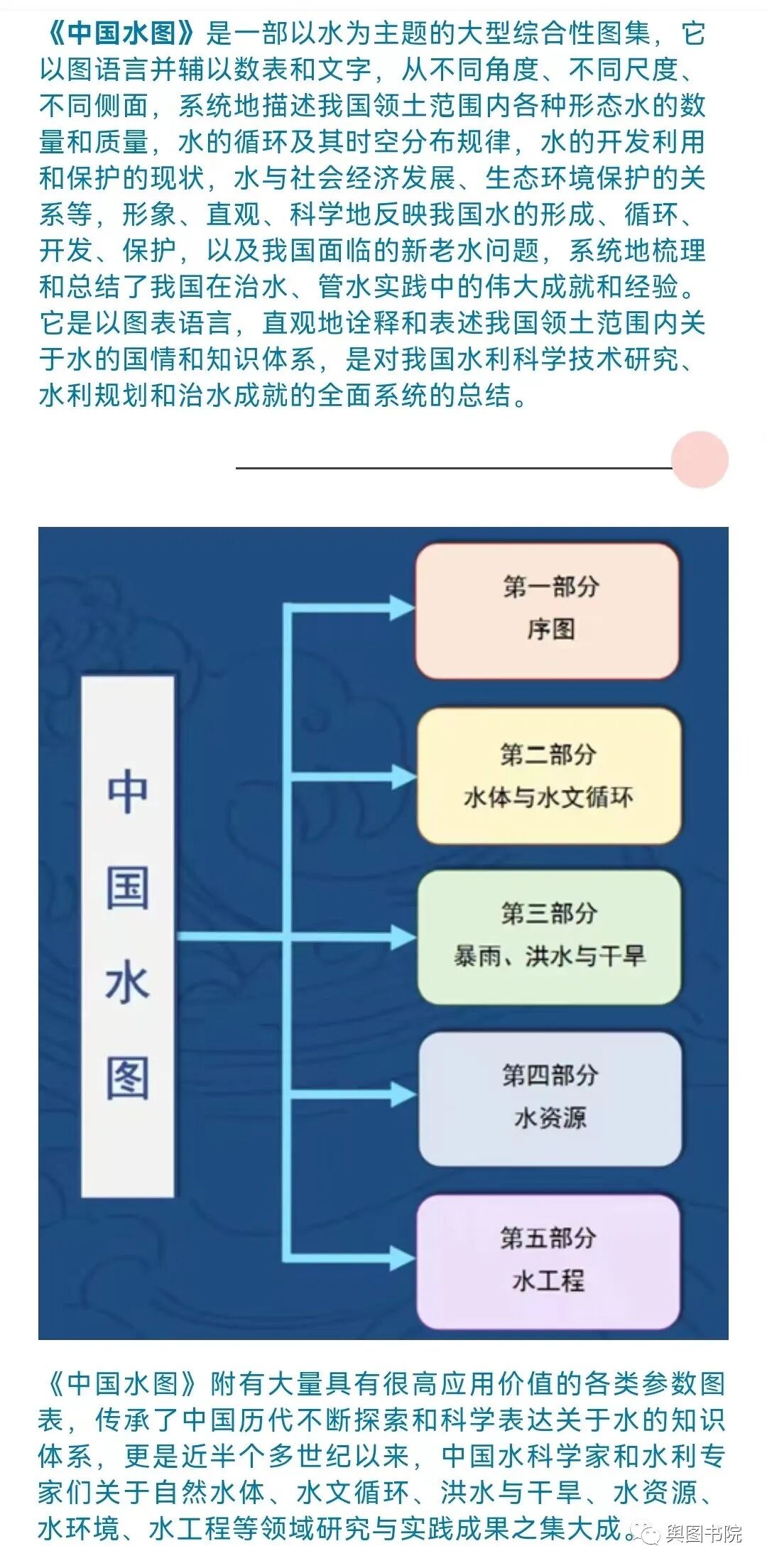

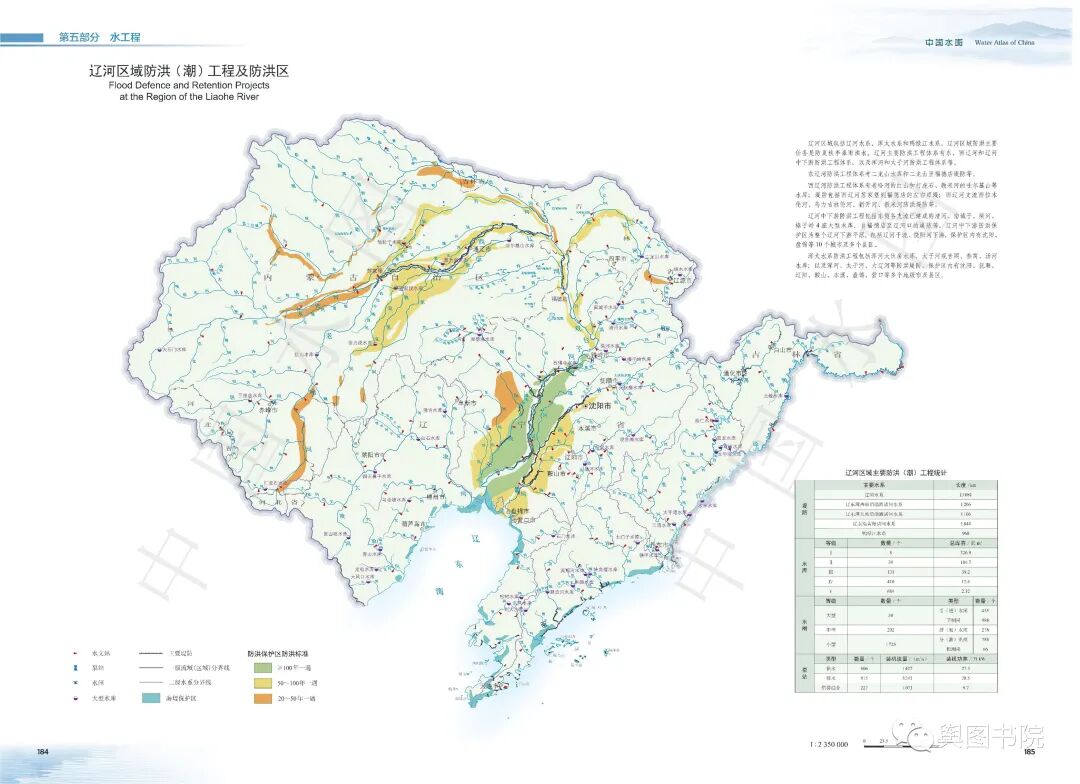

样图浏览：
