好的,女儿的需求一定要及时解决!

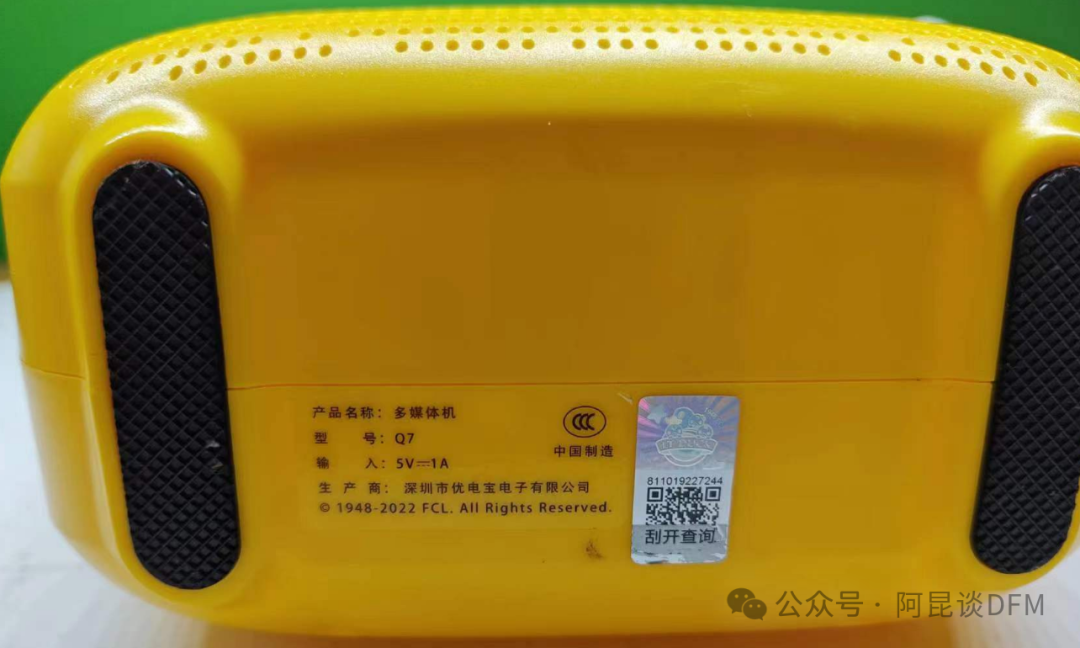

产品名称叫:我媒体本,型号为Q7

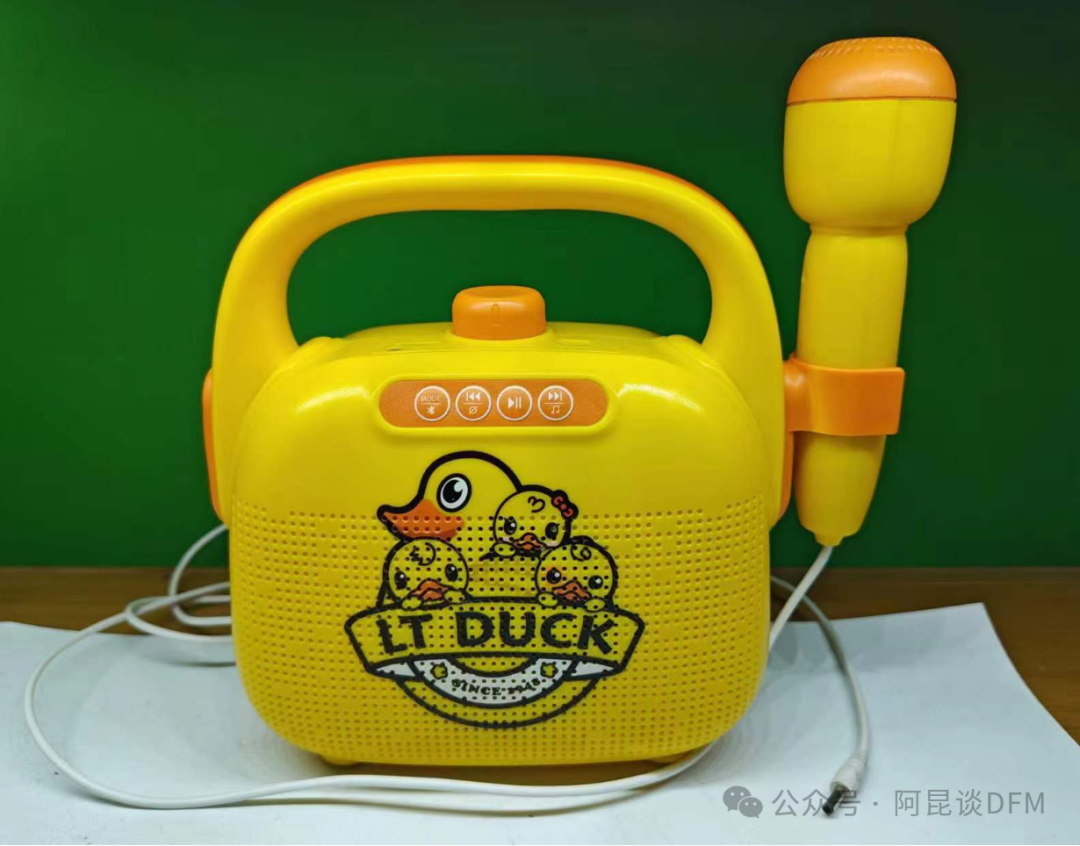

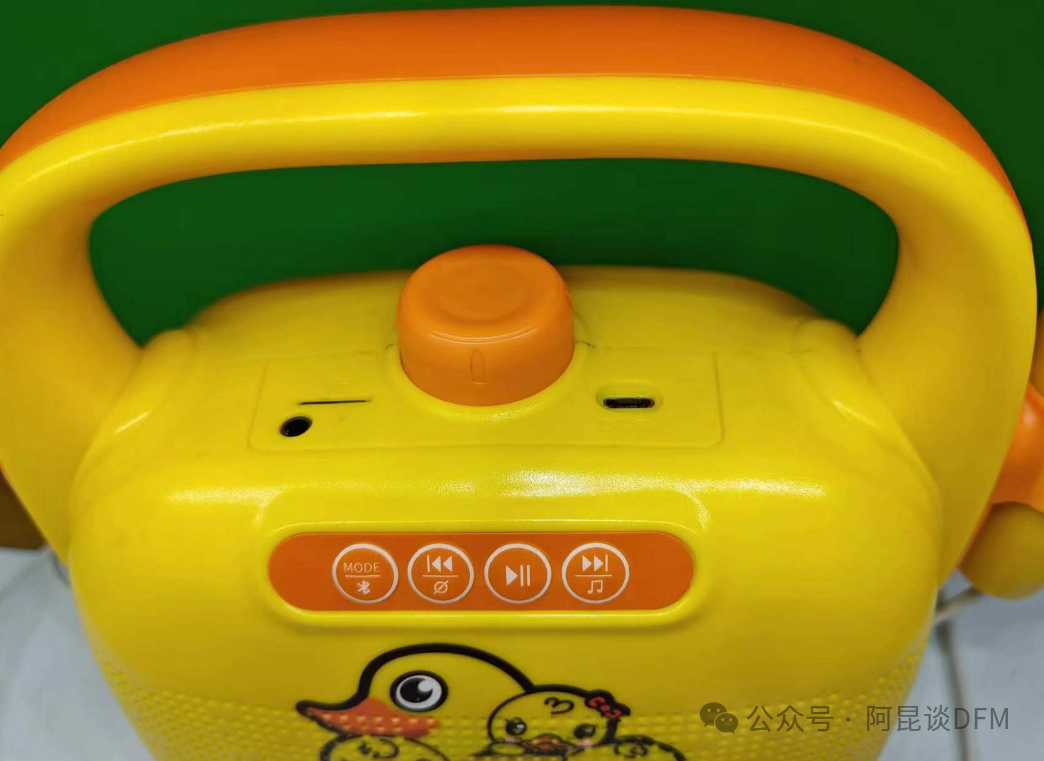

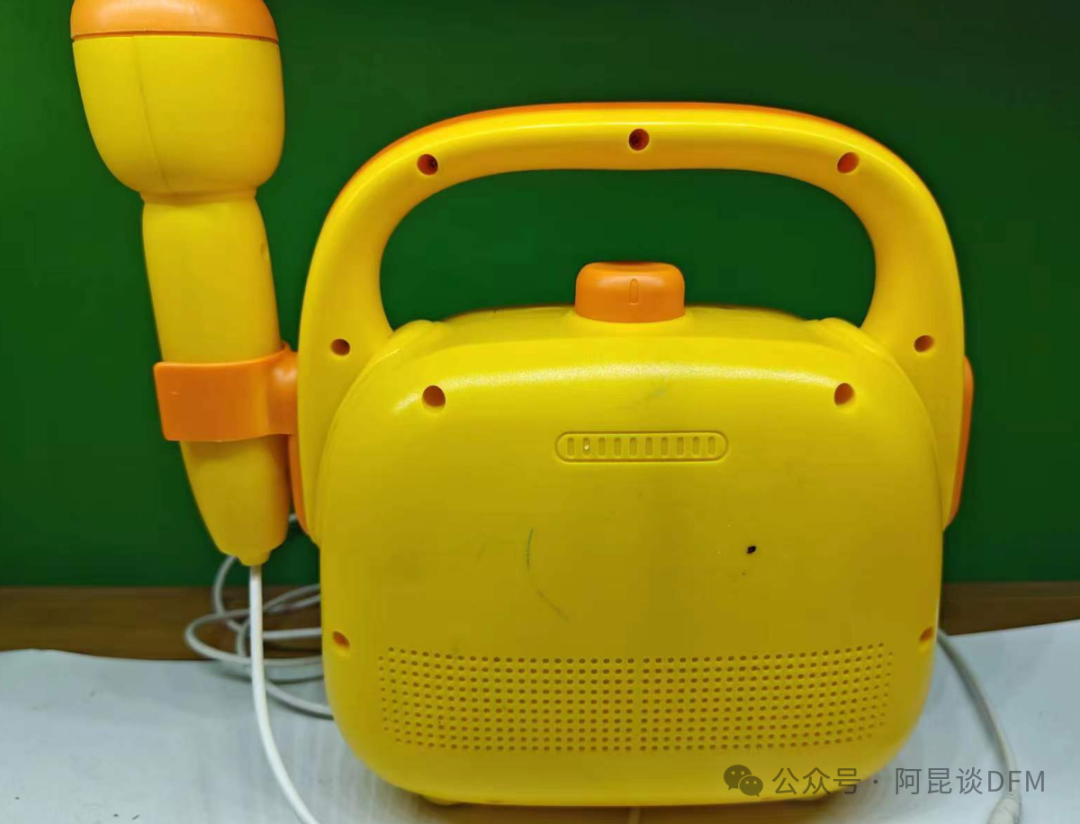

外观挺好看,小黄鸭风格,功能挺多,支持蓝牙、SD卡,内部还有若干首小朋友的歌曲,音箱声音也哄亮。

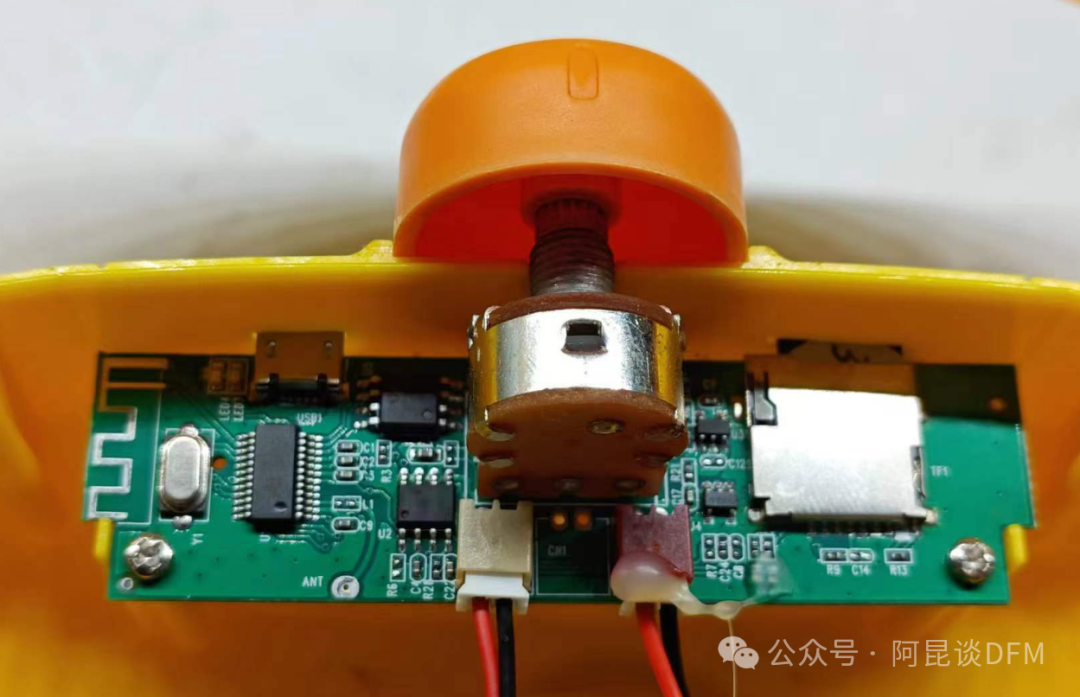

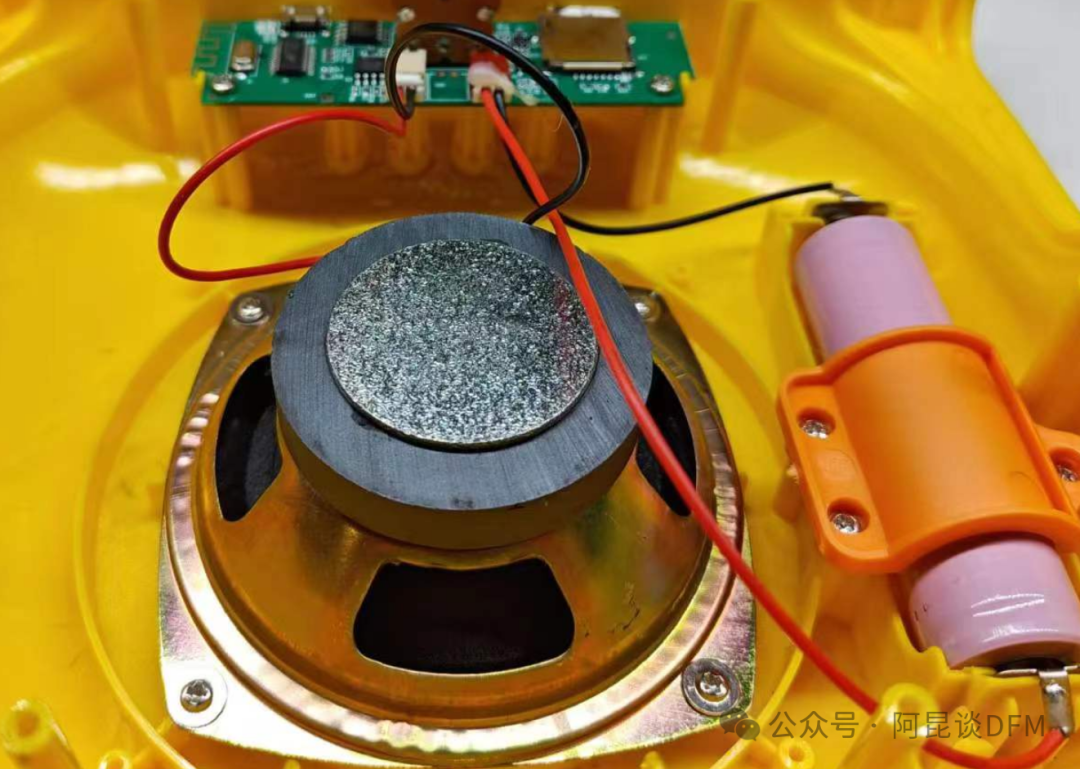

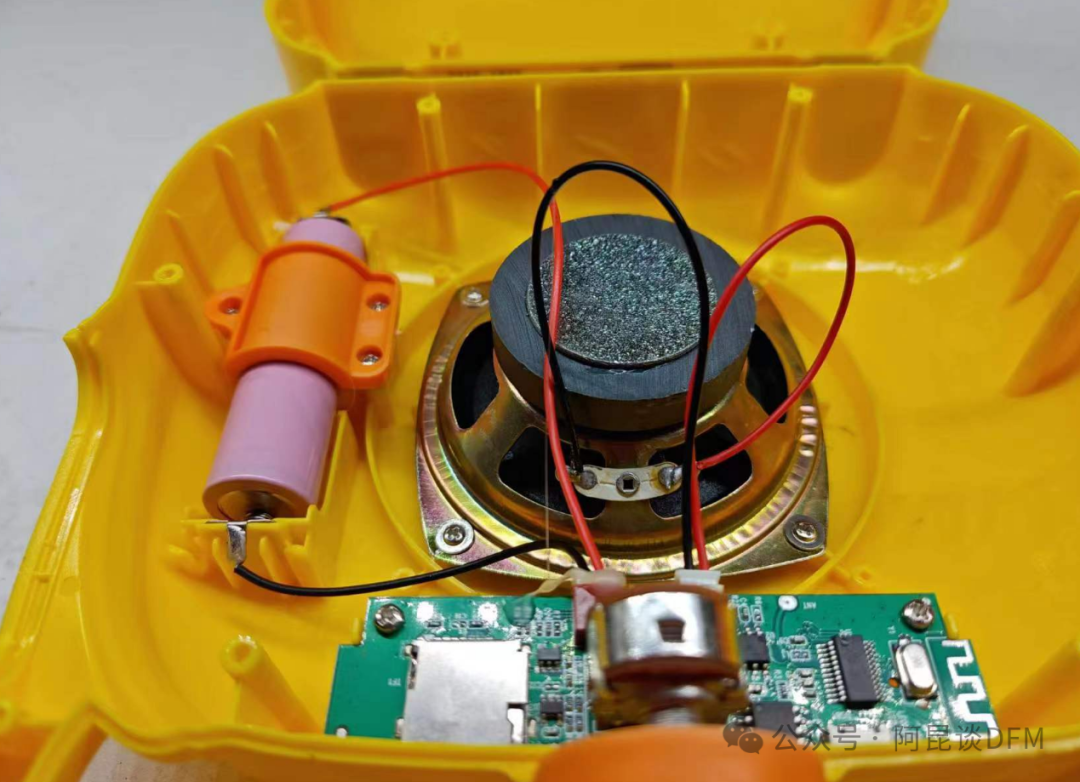

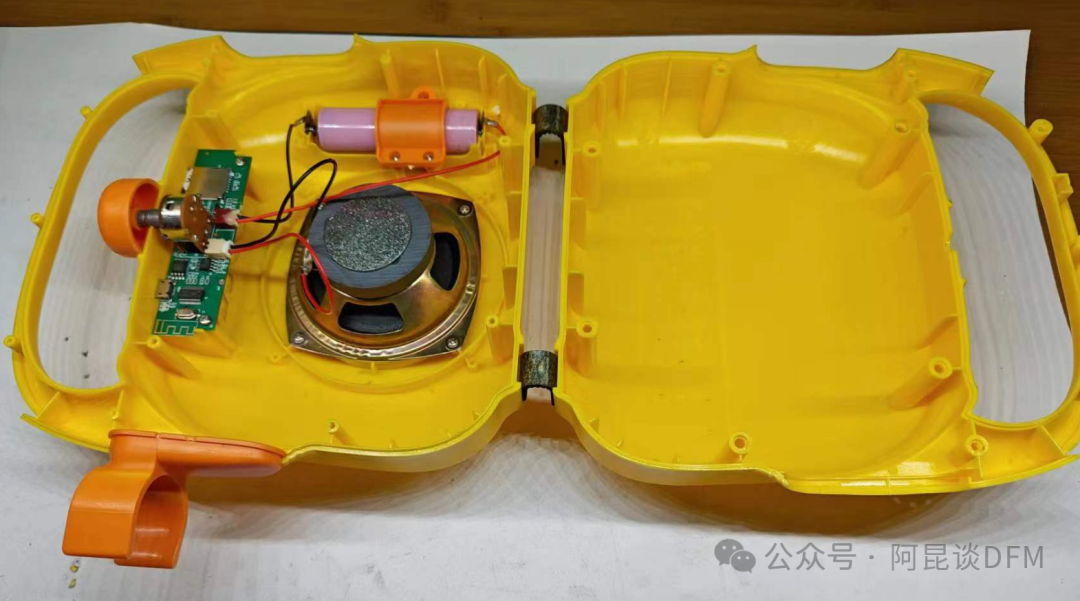

拆开来,里面一个挺大功率的喇叭,一个18650电池,一个主板。
声音的功劳就是靠这个大喇叭了,不知道多少W的,估计 有个5W
电池采用结构件进行螺丝固定,这一点搬完好,看过很多玩具就是使用聚合物电池粘在内部。

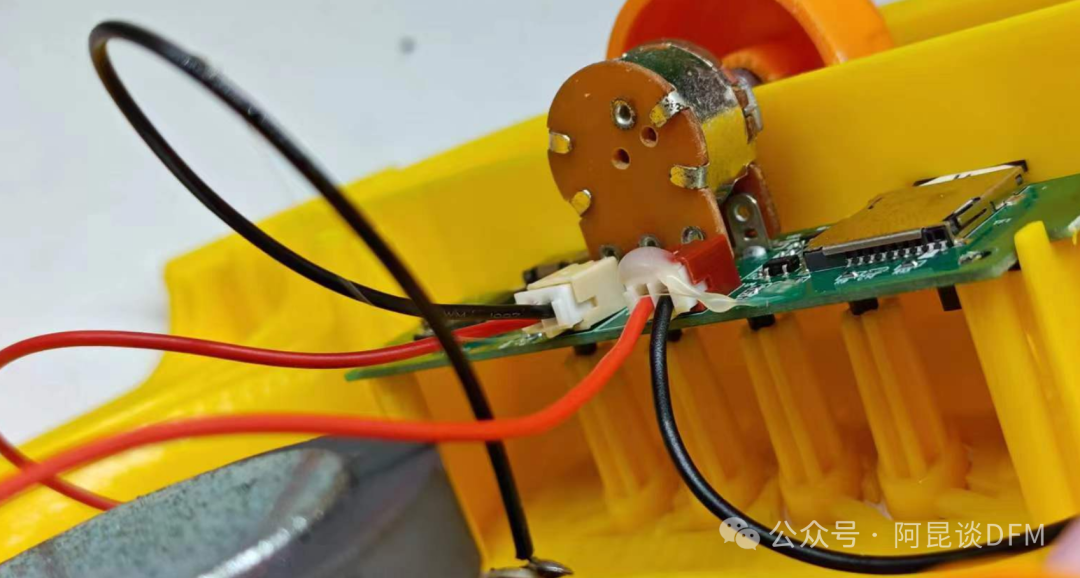

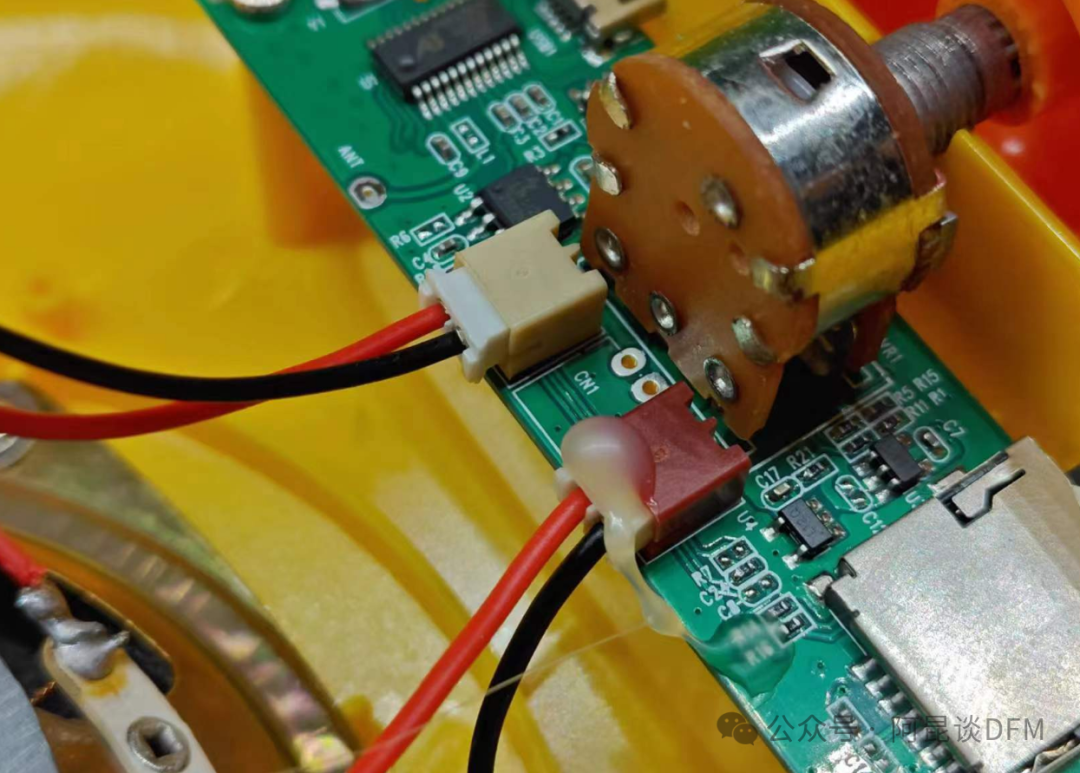

良心啊,居然电池座有打胶,但这喇叭线没有打,这是漏了?还是其它原因?
另外,这两个座子分别使用了2个颜色,挺讲究啊,应该就是为了防止插错吧,但从我做DFM角度,我还是会统一用一种颜色,这样减少物料总类总是好的吧,毕竟这个插座的机率不大吧。

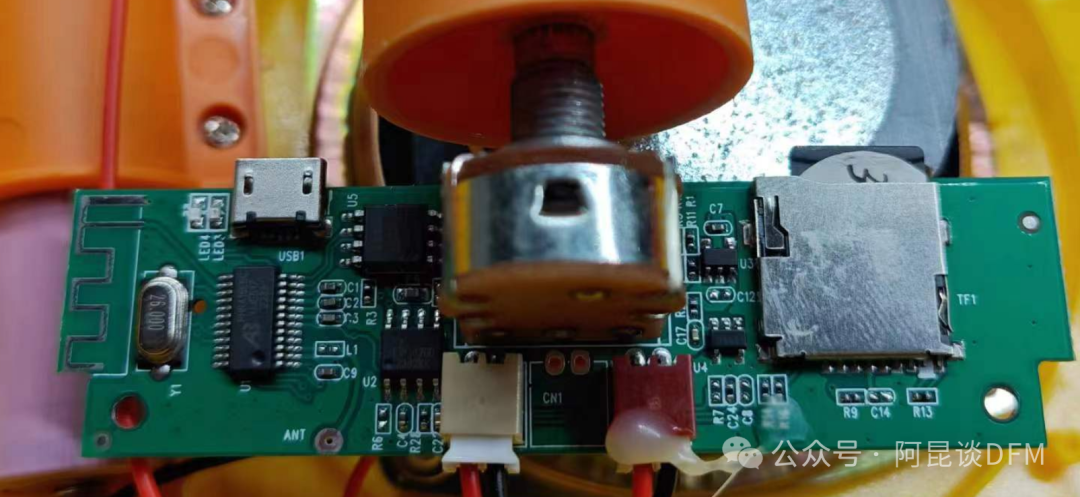

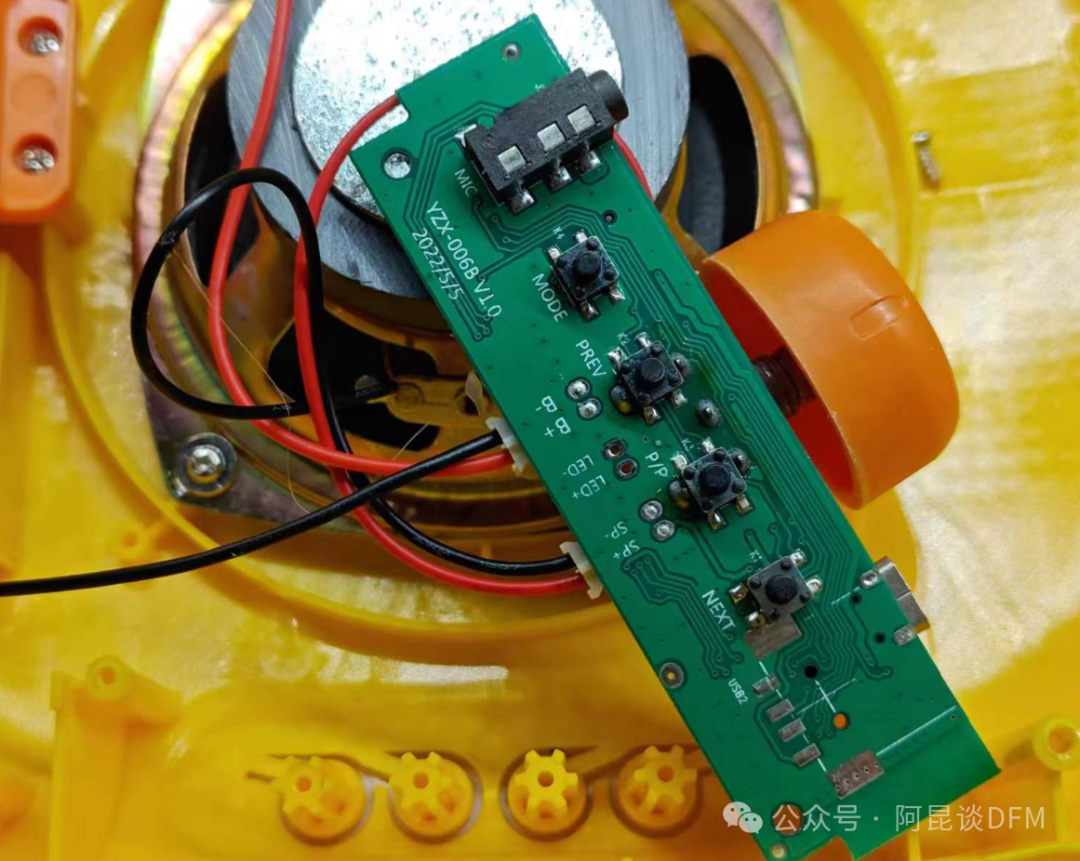

拆下主板,背面就是轻触开关和话筒座,看PCB左下角日期是2022年的PCB设计,还在用MIRCO-usb座,不应该啊,这种座子现在不通用了,要淘汰了。用户使用也不方便。

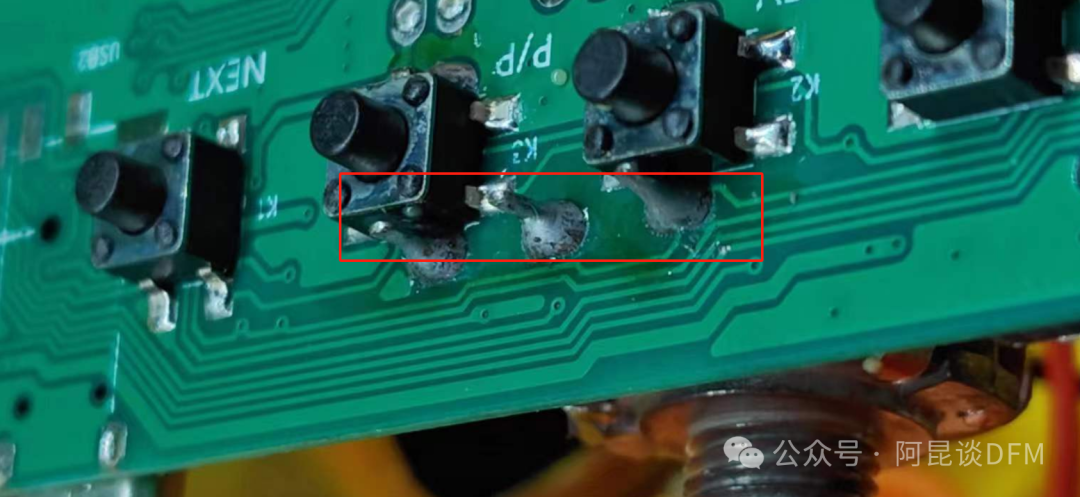

距离过近了,手工焊接会有一定进影响。

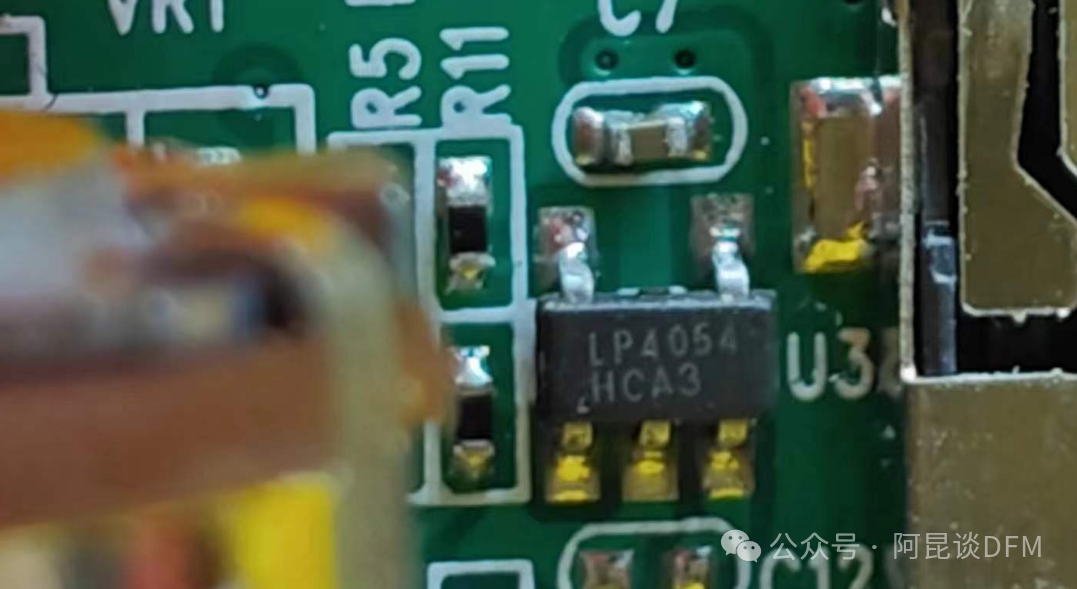

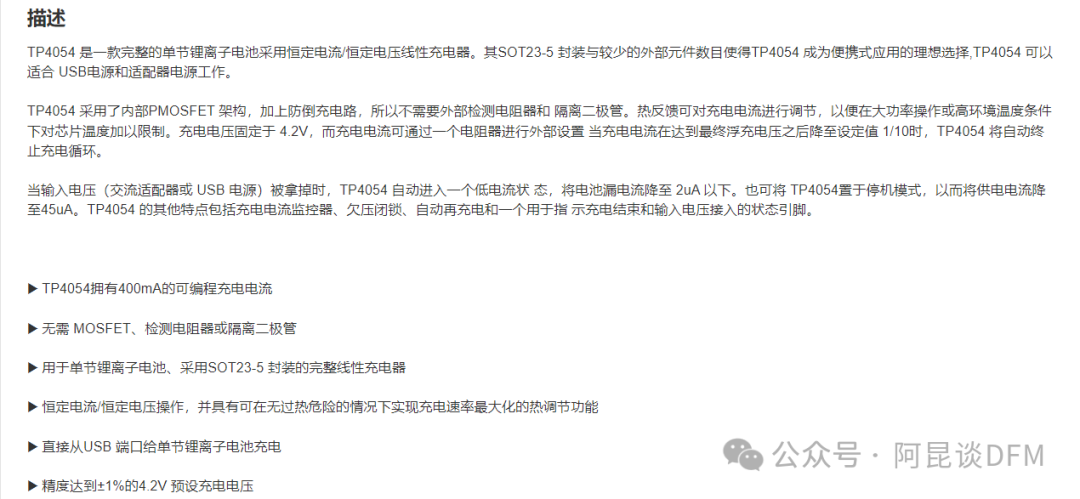

LP4054,这是一个小电流充电芯片

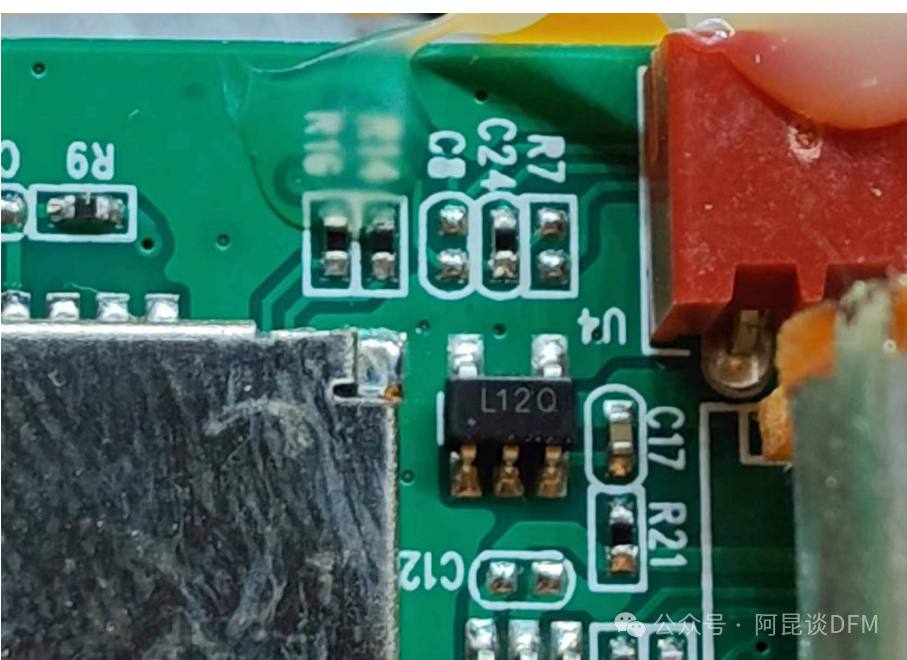

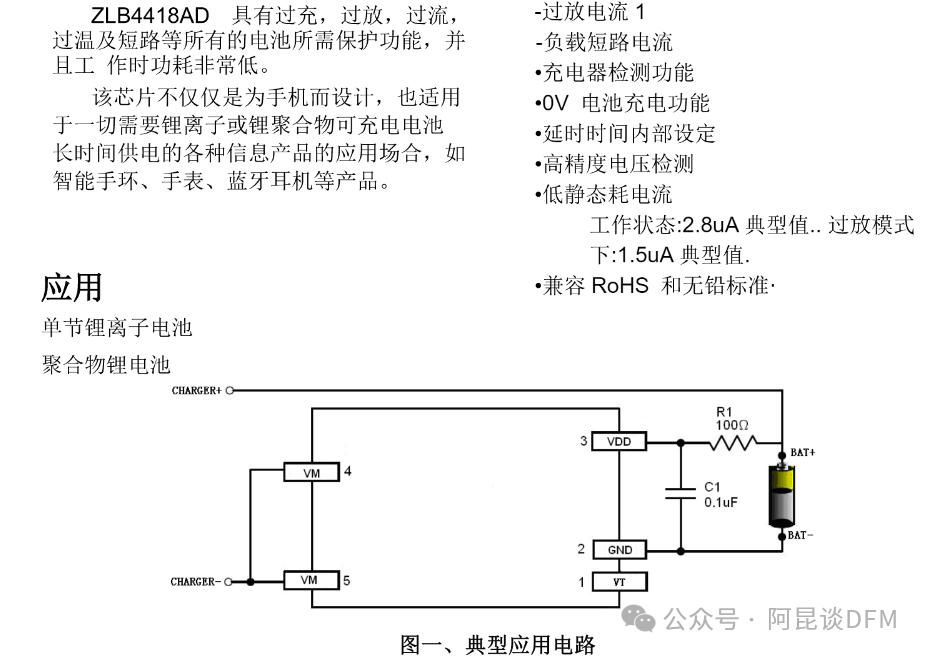

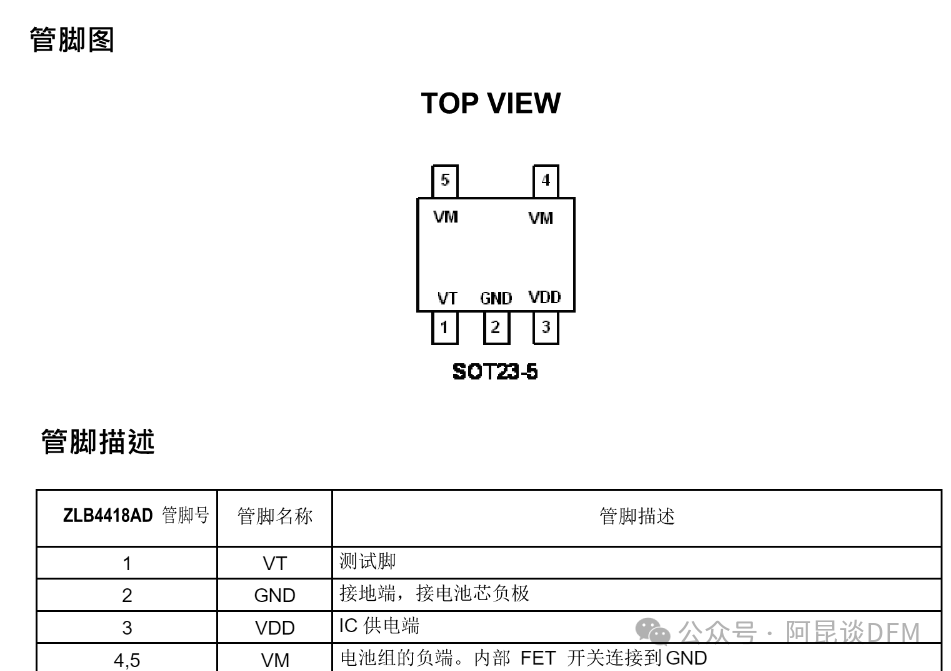

丝印L120,分析是一个锂电池保护芯片,没有查到对应型号,因为首先电池是经过他再到的充电芯片,而且我也有查到一个类似一样封装的保护芯片,从外围看也很像。

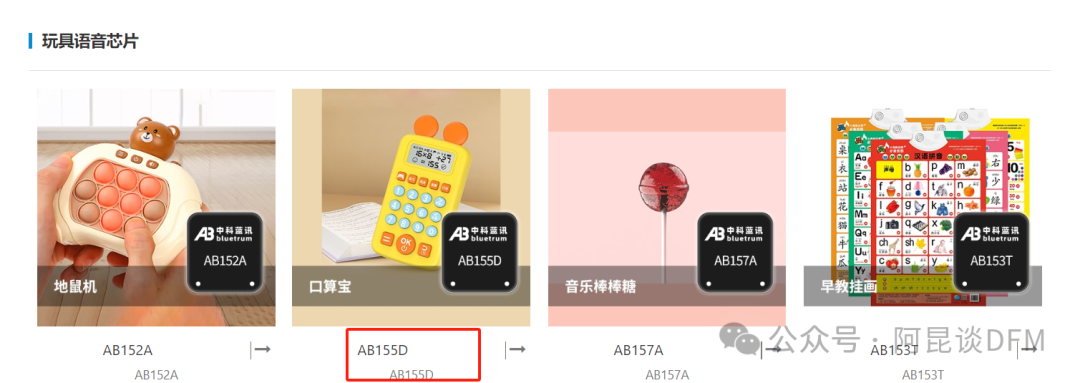

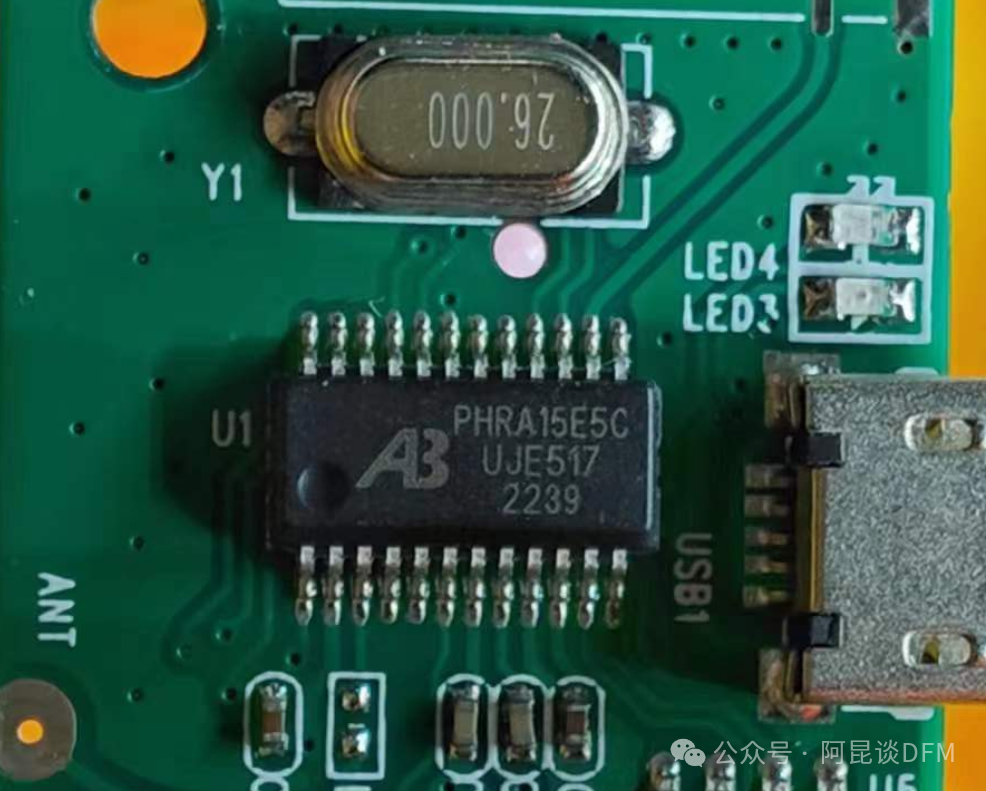

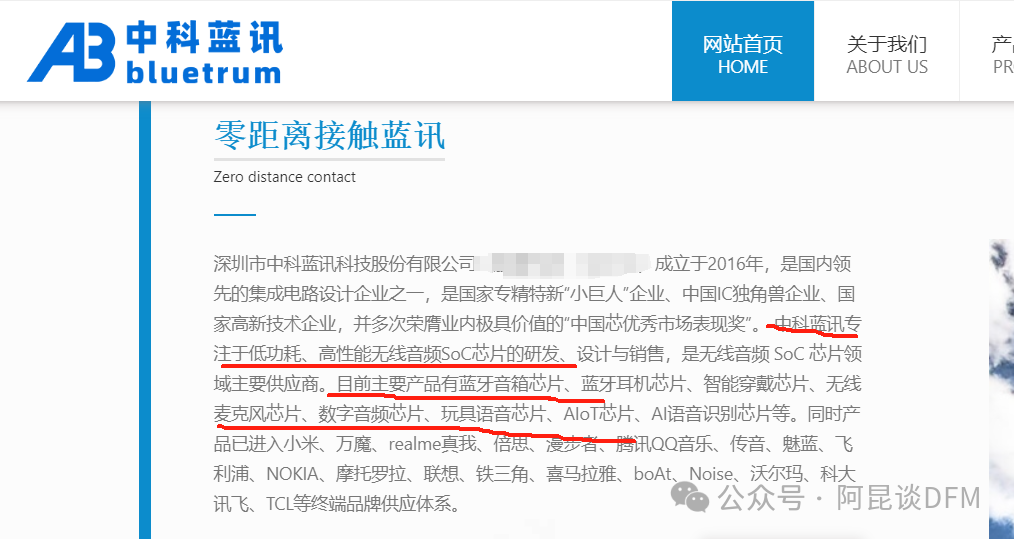

这个就是主控芯片了,类似的还有杰理,相关的控制、蓝牙、读卡等功能集成在里面,查了一下,这个品牌叫:中科蓝讯

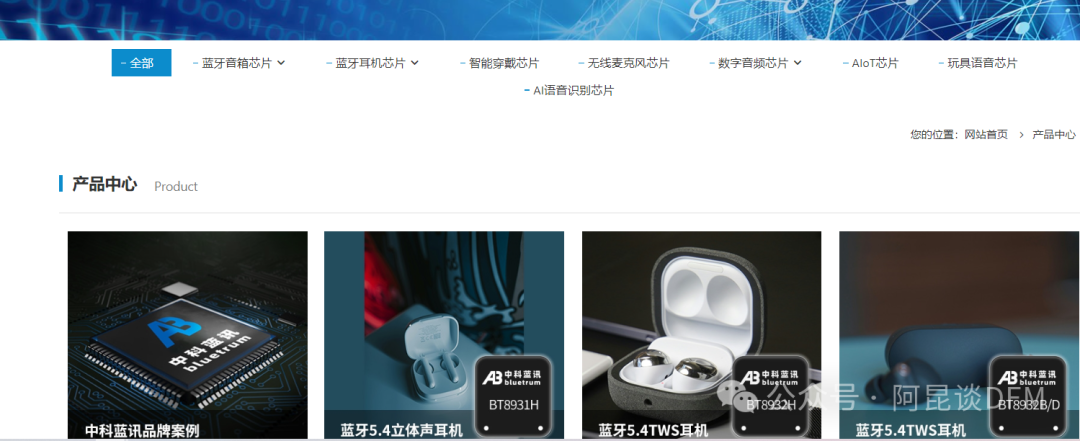

这一家原来是以蓝牙、音频为主的芯片公司
不过没有找到这个芯片型号,应该是订制类MCU。

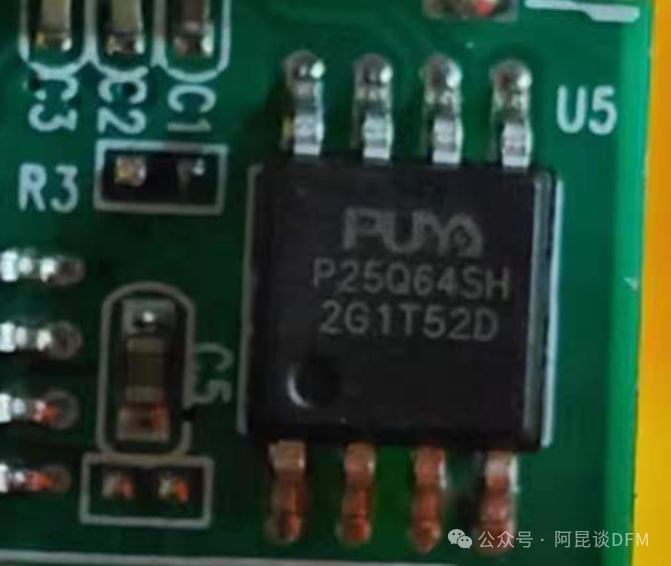

这是一个64M的存储器,相关的儿歌存在了里面。
LTK5128D这是一个数字功放芯片

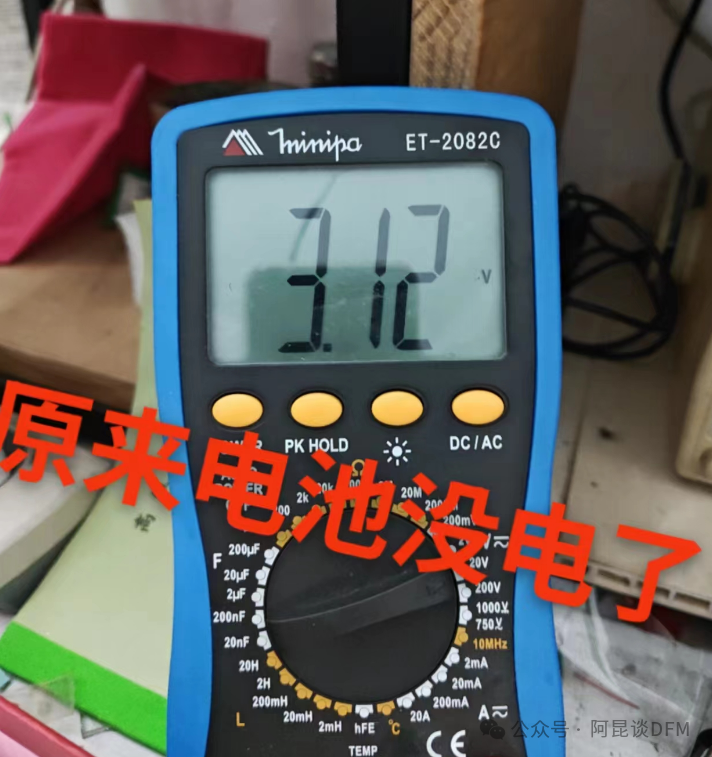

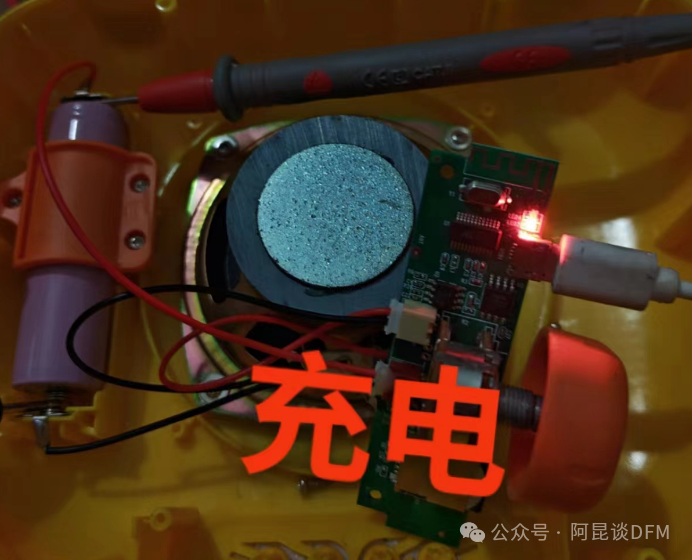

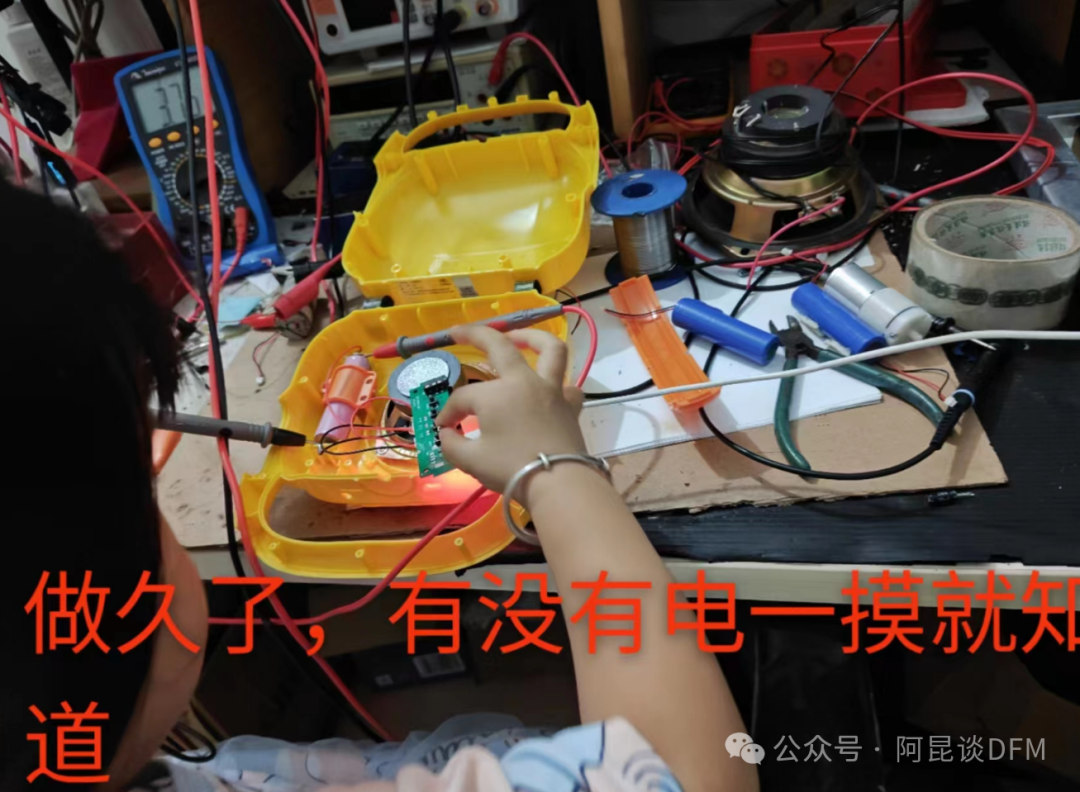

修好了
