市面上专门给无源低音炮用的功放好像特别少，我又不喜欢有源低音炮，可能是心里作用，买来的无源低音炮结果成了摆设计（以前是接在家用AV功放上），而现在用的数字功放的低音输出是无法驱动音箱的，所以必需要加一个专门的功放才行，找了好久，终于找到一个是专门给低音炮用的功放了。

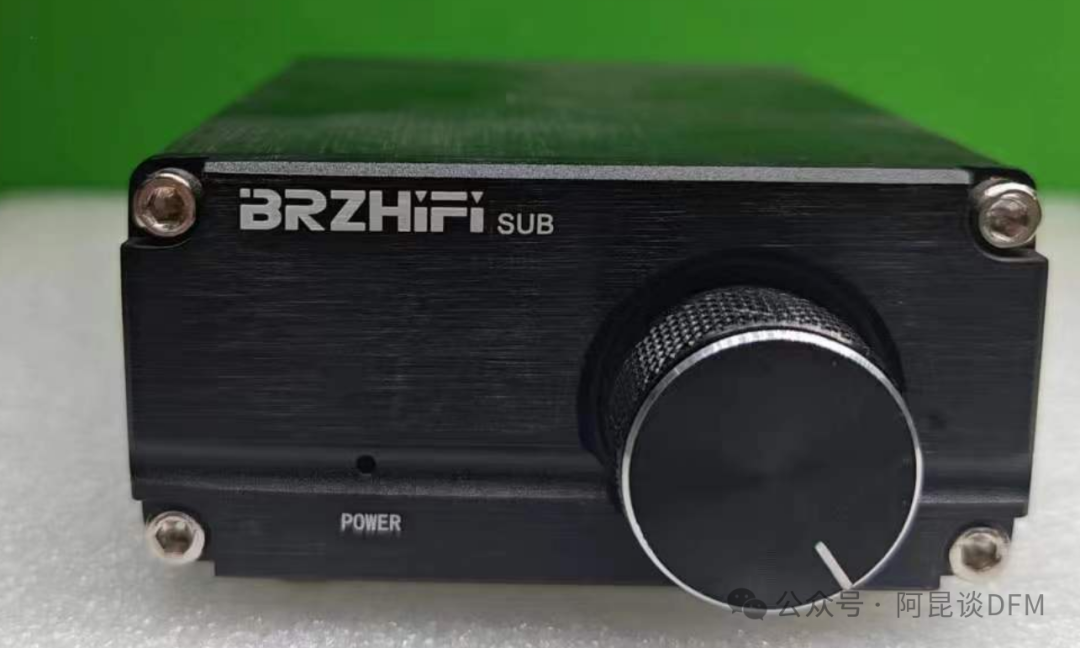

找了好久，终于找到一个是专门给低音炮用的功放了。

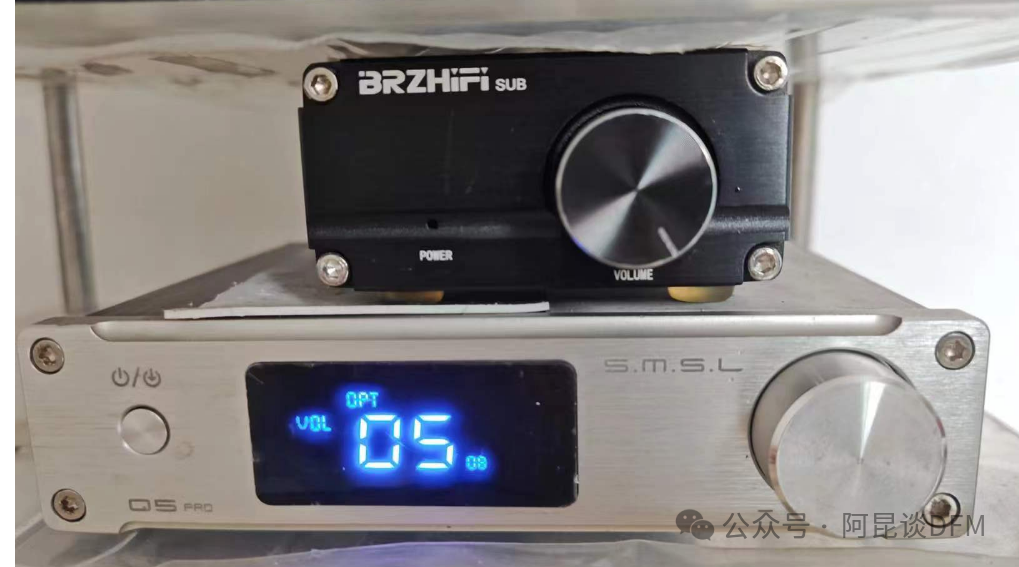

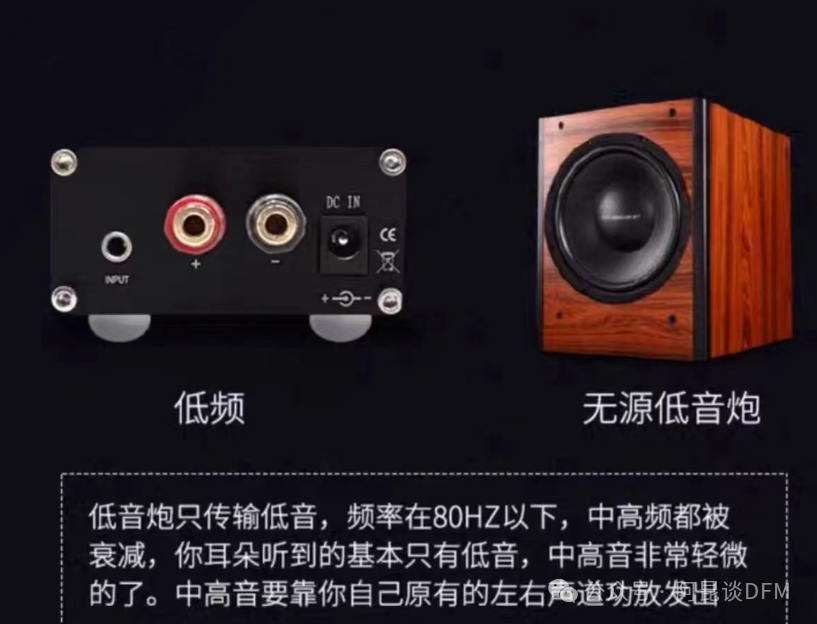

双木三林的低音输出就是接到这个黑色低音炮的输入上实现低音效果，试听来下确实“嗡嗡”。
这个输入口设计上不应该用3.5音频座，因为我发现实际好多数字解码的低音输出都是用的AV莲花座。

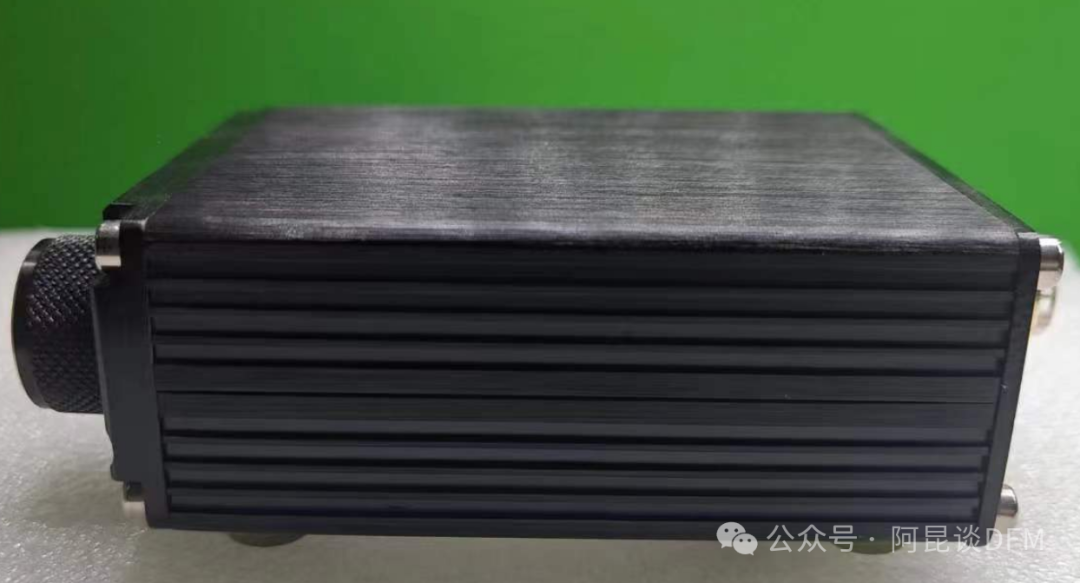

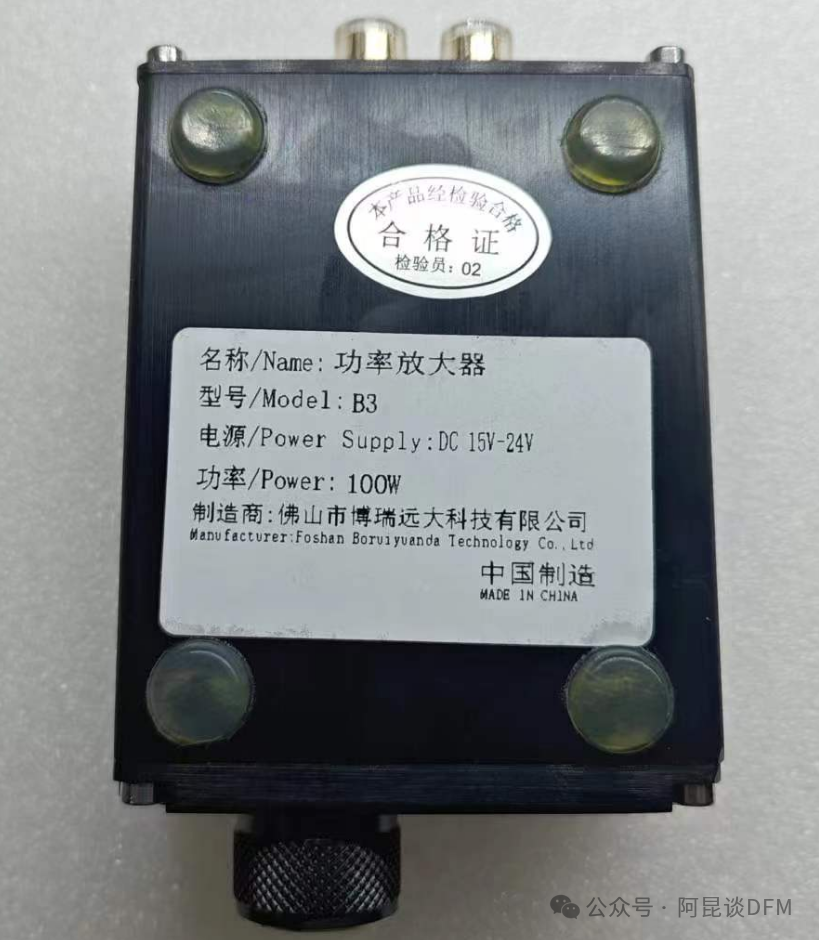

别看体积小，只要电源足够，可以最大输出100W，我估计实际应该会低一点。

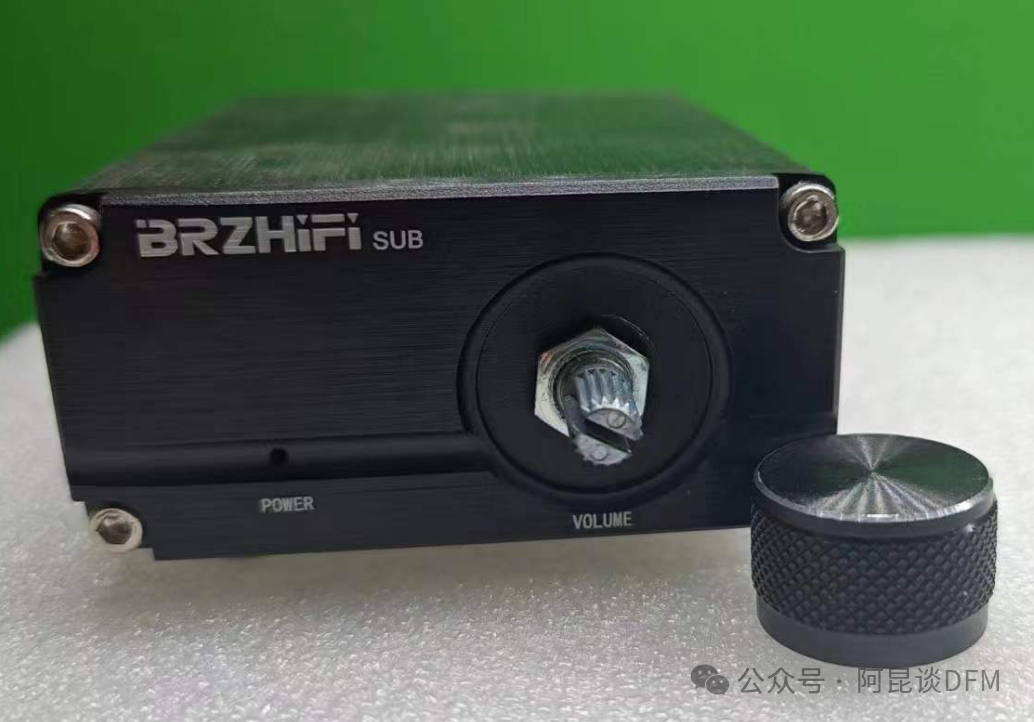

先取下音量电位器的盖子，把螺丝拧下来

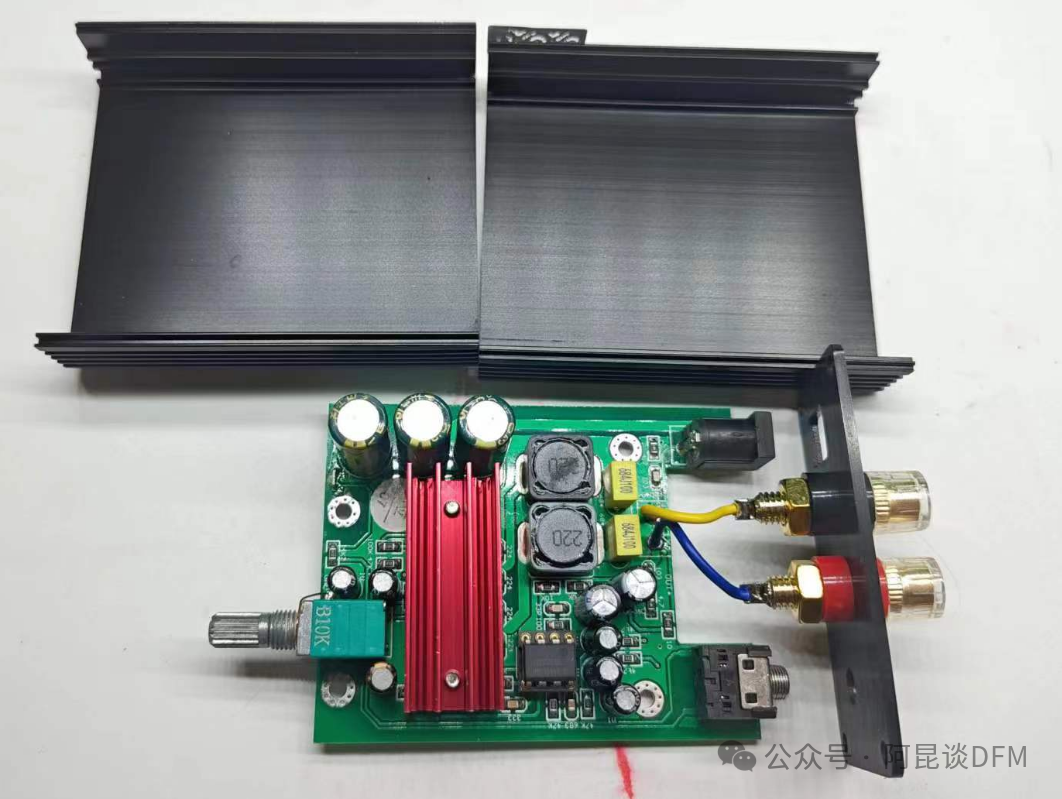

取下前面面板上的螺母，瞬间打开盖子，这个和上次拆的数字功放外壳一样，只是这个是分成了2半。

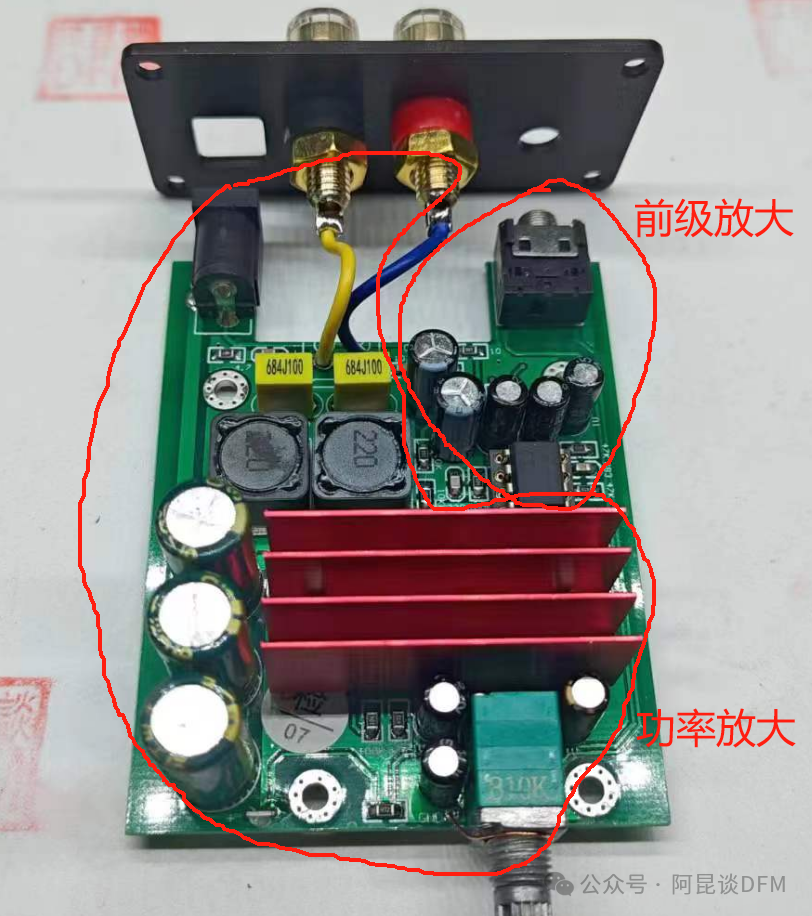

这个里面其实就分2部分电路，一部分是将输入的低音信号经过前置运放先处理放大，这个信号的功率还不足以驱动几十W上百W的低音炮，会再加一个后置功率放大电路进一步将这个低音信号放大。

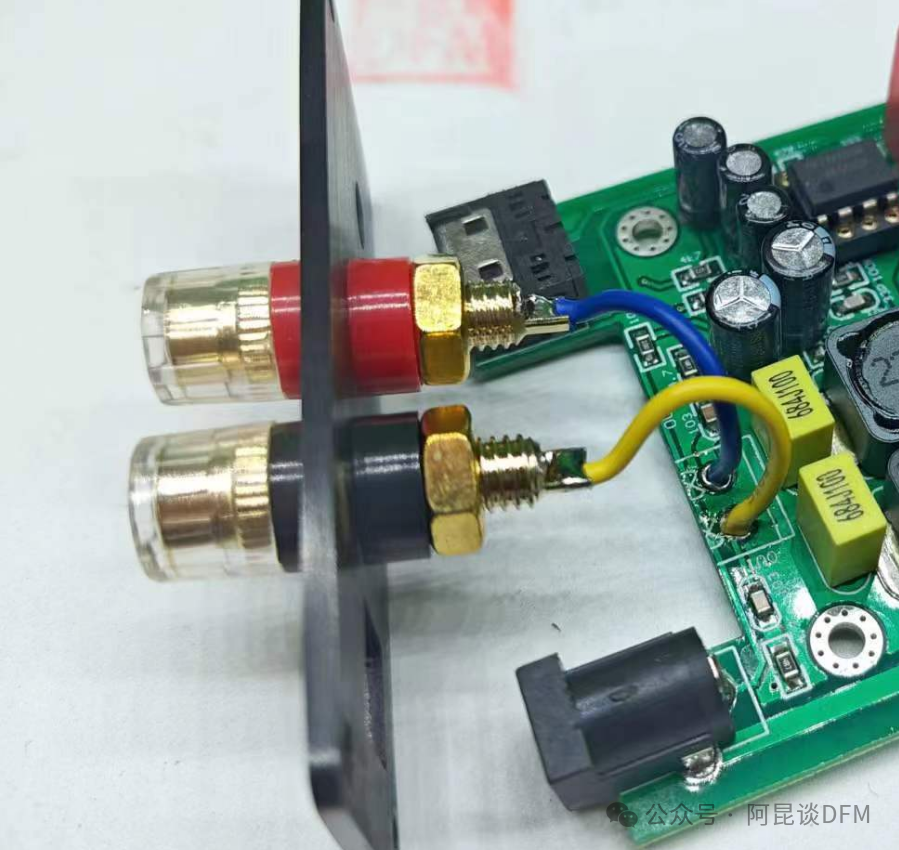

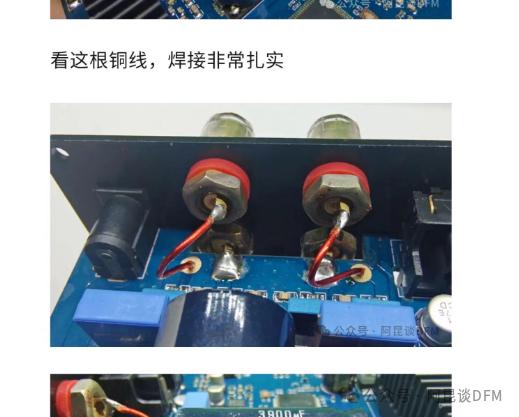

这个和上次拆的双林三林的音箱接线座还是有点不一样
你觉得哪个好呢？
侧贴的LED灯，前2个月我差点也把这个用在产品上，但发现结构上可能不太适合我们的产品就放弃了。

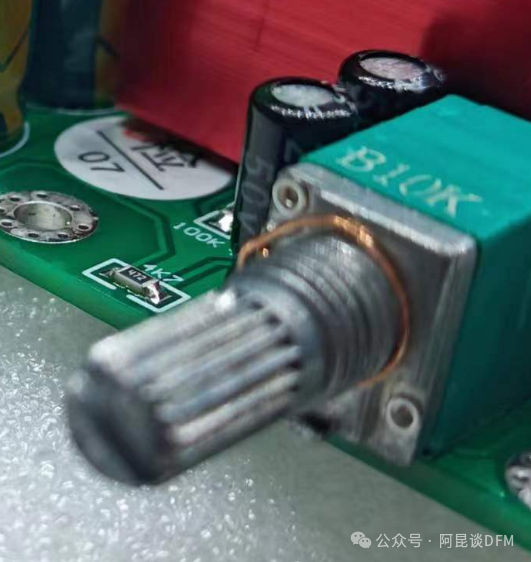

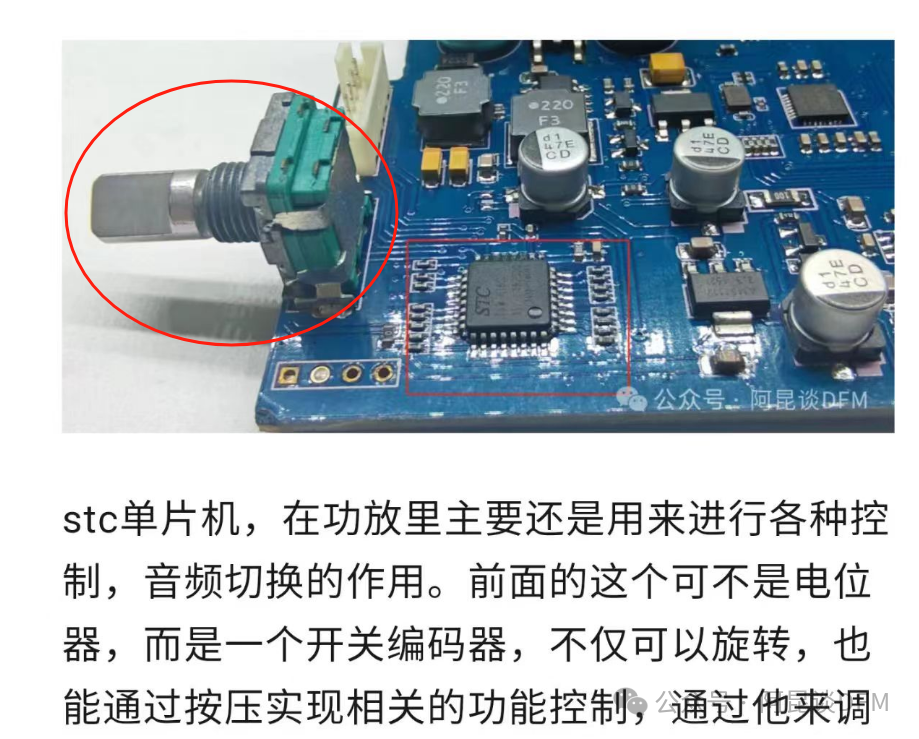

这就是一个普通10K电位器，说实话，这种电位器质量很普通，当然要求不高无所谓了。上次拆解的Q5功放，那是一个数字编码器开关。
还有印象吗？千万不要弄错混哦！

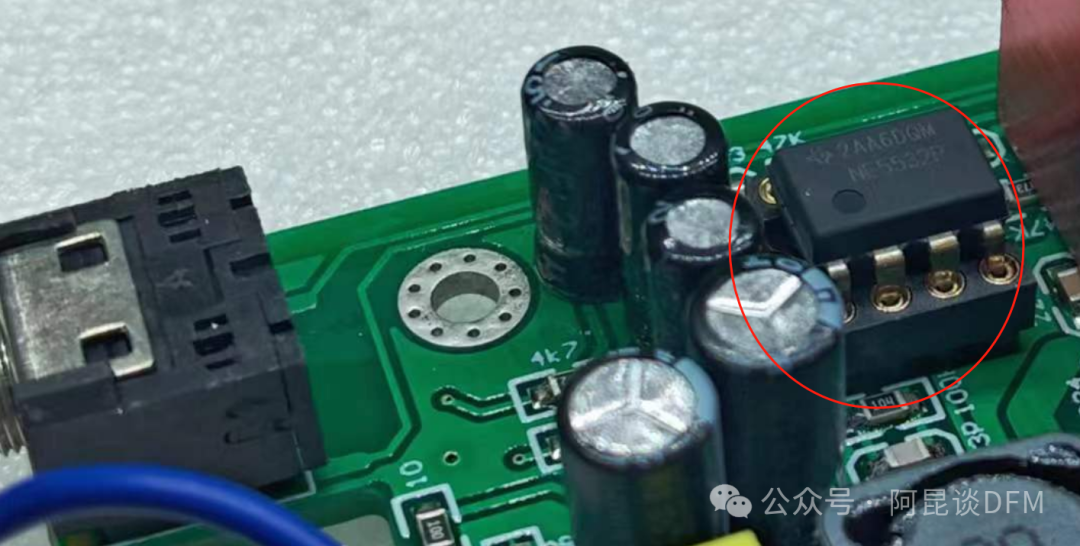

NE5532，运放之王，拆解前我就猜到了，大概率会先用这个运放来处理低音信号。这个运放我就不做大多介绍了，几十年的存在现在也没淘汰，也是个神话。
这个5532在这里组成了一个低通滤波电路，可以让音色更圆润。模拟声音这东西可能说是玄学更主要是经验吧，不同电路，器件（电容电阻）都会有不一样的影响。
还注意到比较贴心的地方，厂家用了个IC座，可能会有人说这是为了方便维修更换。但 方便更换是真的，而是为方便玩家爱好者可以自己更换运放来实现不同的音色。早期经常玩这些功放的发烧友懂的都懂。还真不是为了方便维修用。
接下来就看后一级的功率放大电路。

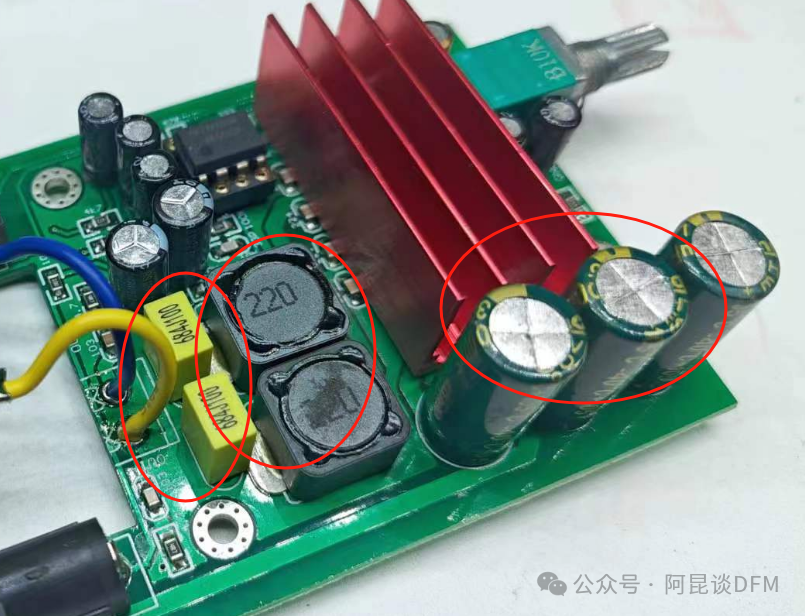

电容、电感用的还算是良心了，发烧金装电容。
拆开散热片

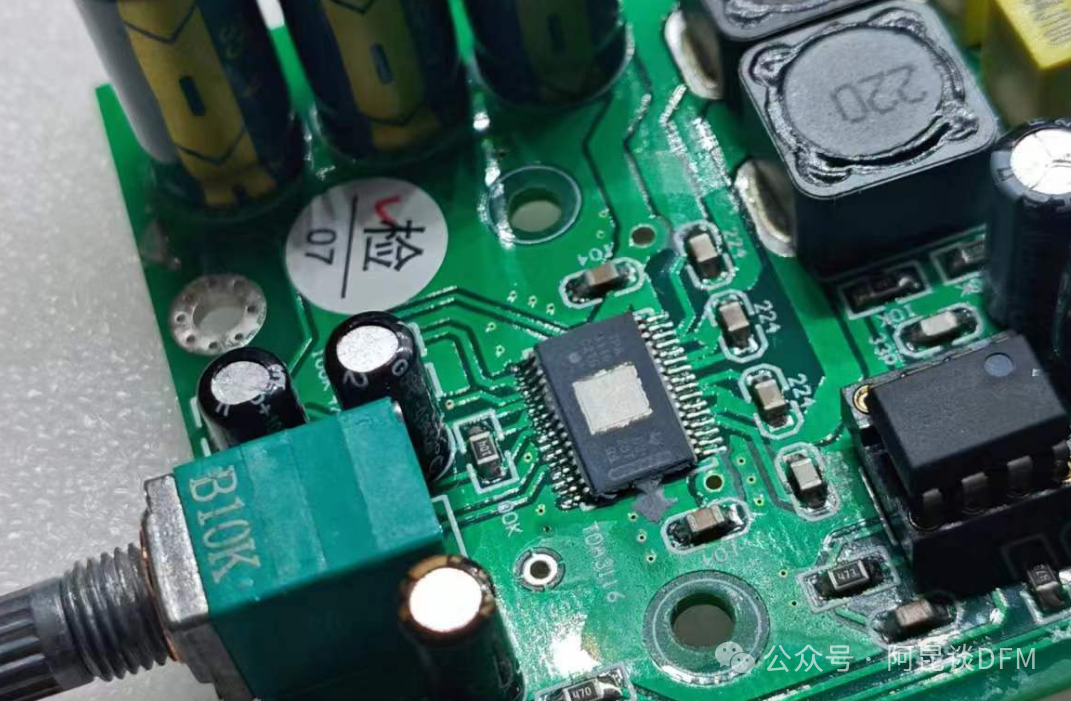

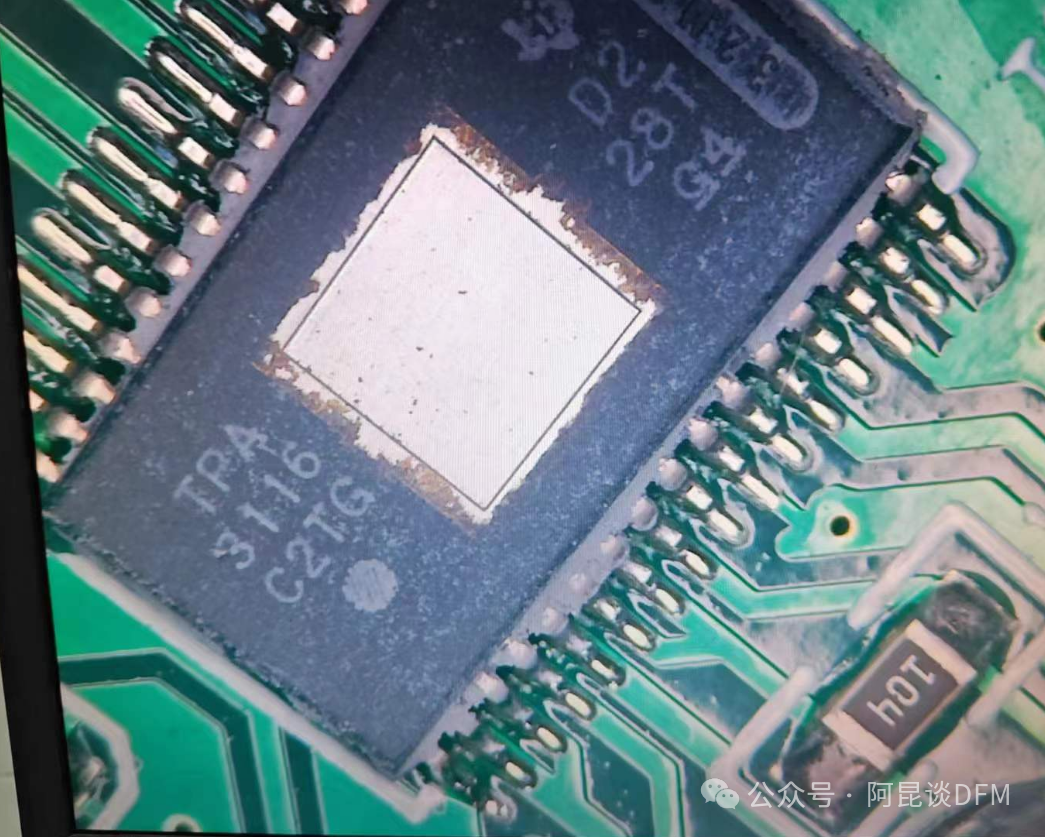

这块运放也是TI公司的TPA3116C。

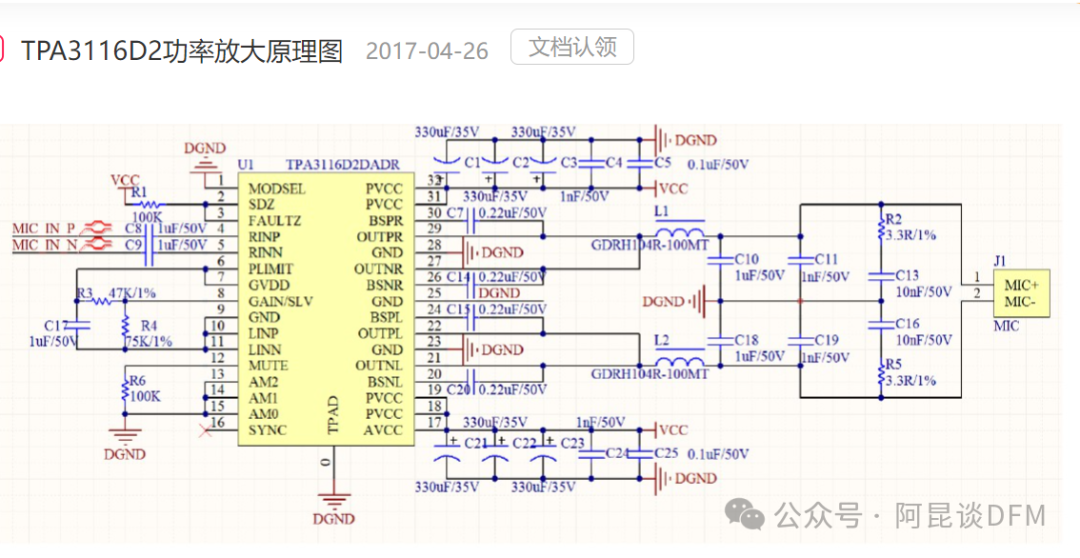

这其实是一个双声道的功放，但实际是设置成了一路输出，查了下资料：
该芯片大概率是采用了常用双并桥接模式（PBTL），因为IC每路输出电流只有7.5A，推动力实在有限，常用并联桥接后每片只能做一路放大，但输出电流增加到15A，控制力会比原来的明显提升。

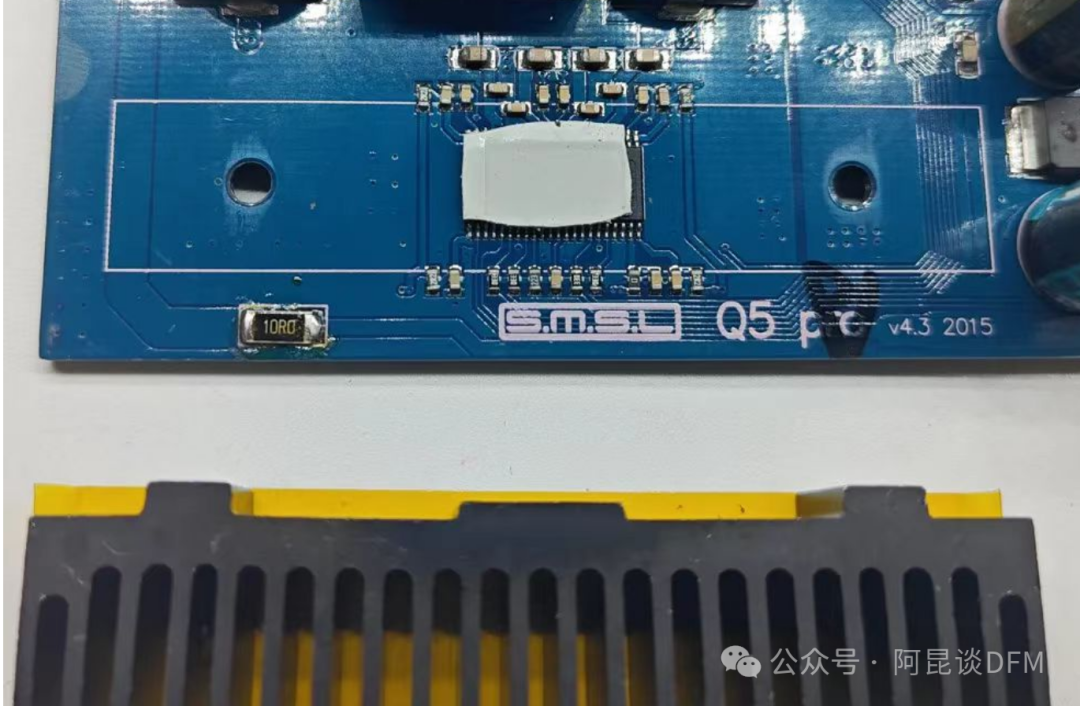

是不是发现这一块电路和Q5那一块功放电路可以说是基本一样电路结构。

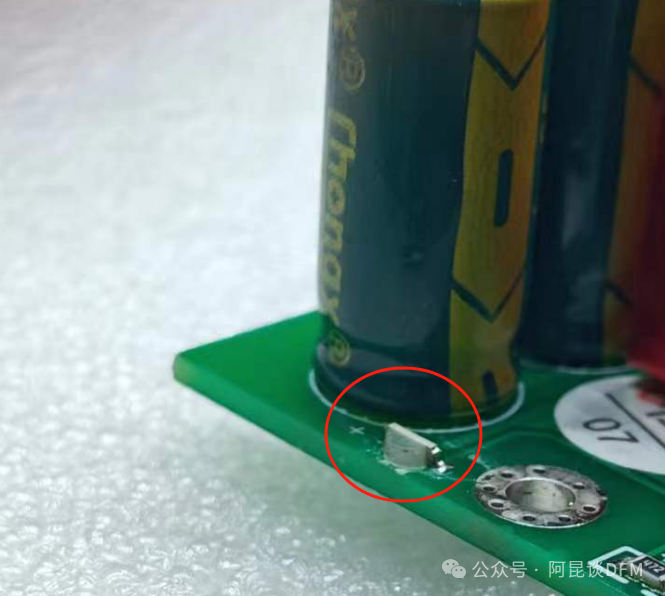

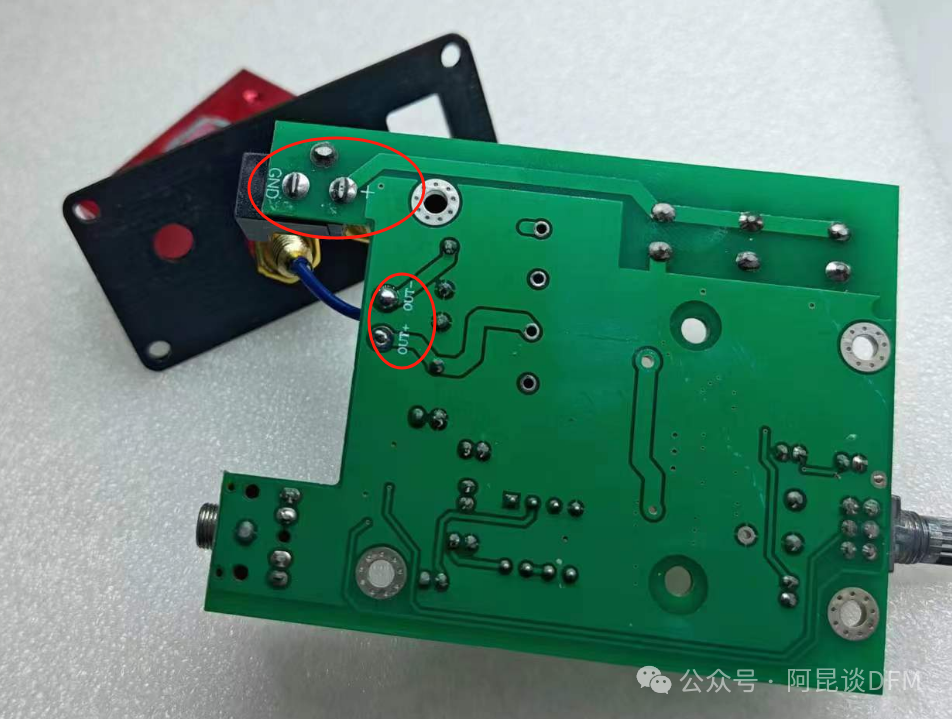

从可生产性角度来说，我会把底部的丝印删除，因为整个板就这几个丝印没有必要印在下面，这样丝印印刷效率也高，只要刷一面。

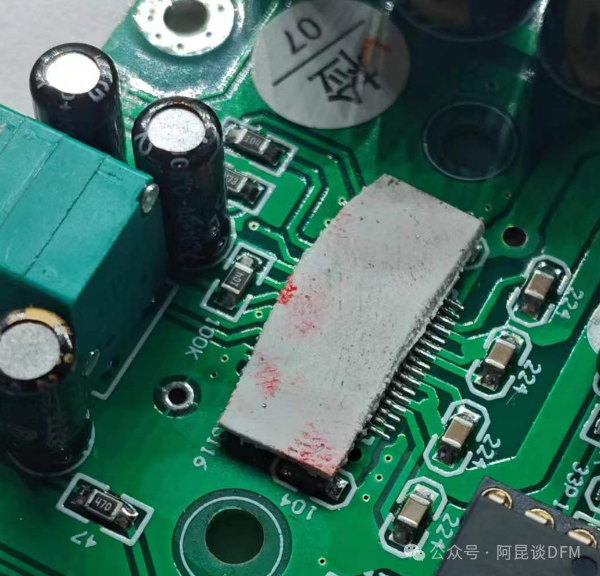

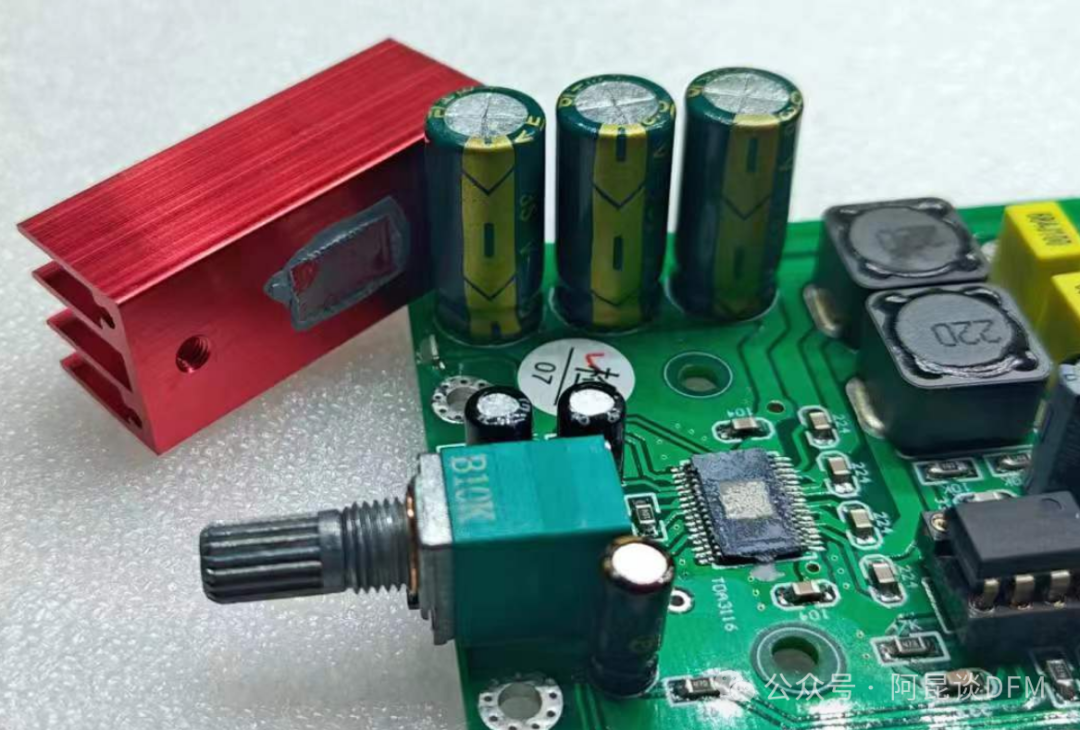

最后装配回去我没有用硅脂，我改成和上次一样的硅胶垫片，我觉得这样可能更好一点，因为芯片上有散热器，2端都要打螺丝，如果平衡控制不好，理论上会有一点影响，用一个硅胶垫，缓冲能力会强点，但是，这个散热效果上实比用硅脂要差一些。
你么怎么看？你觉得我这个操作和分析有没有问题？
