今天趁老婆不在家，偷偷把卧室的吸顶灯拆下来了，打开看看里面都有什么呢。

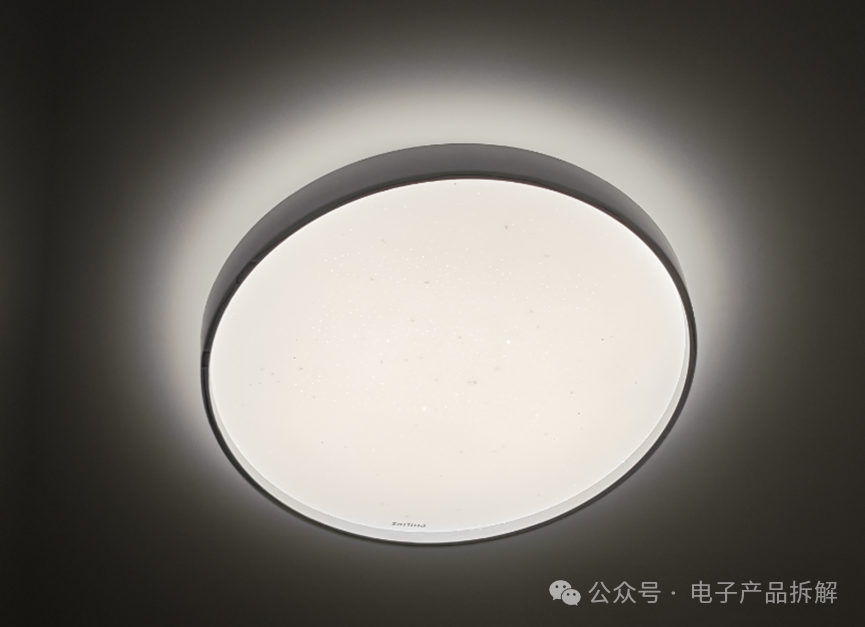

灯安装在天花板上工作的时候。

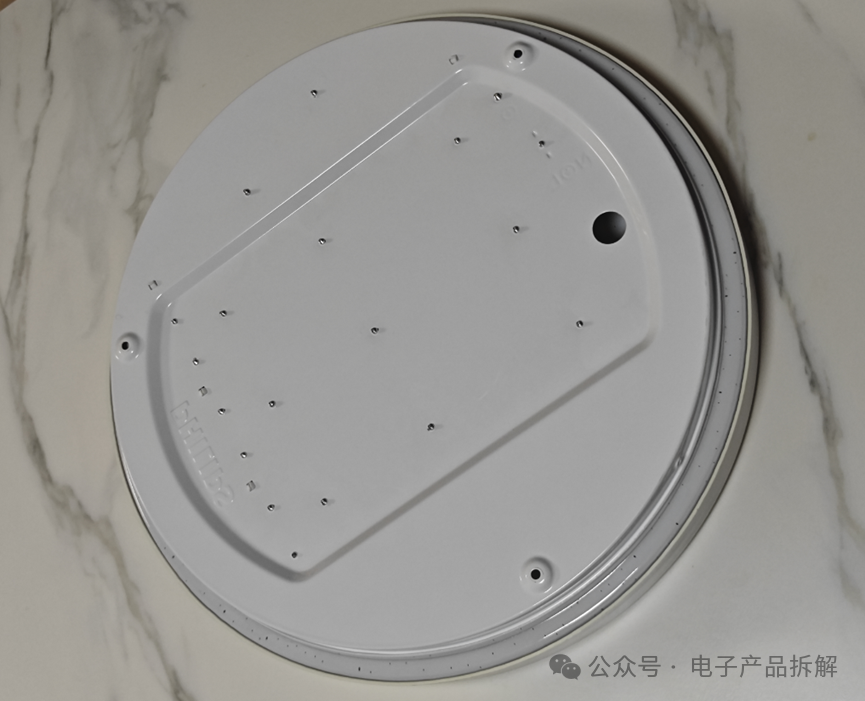

拆下来背面是这样的。

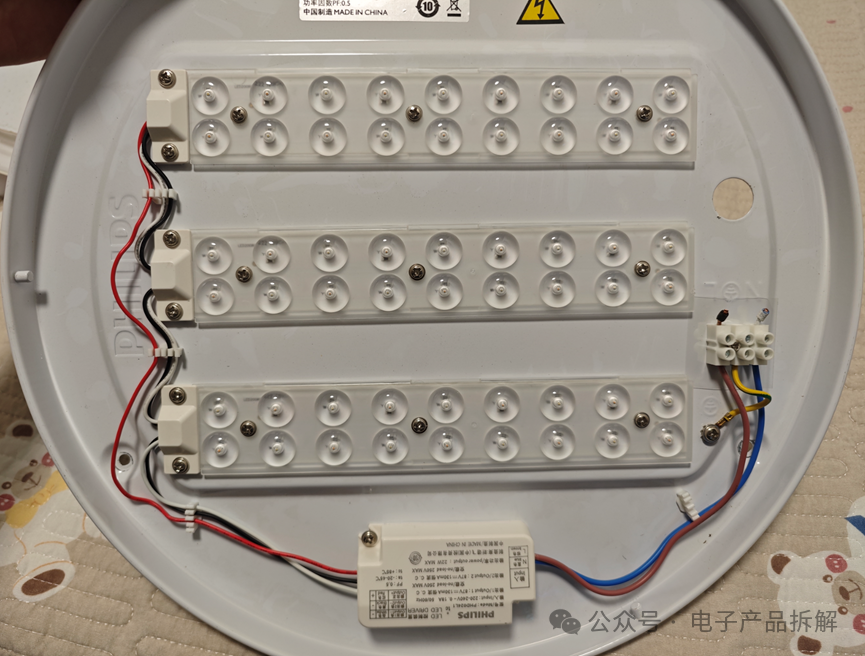

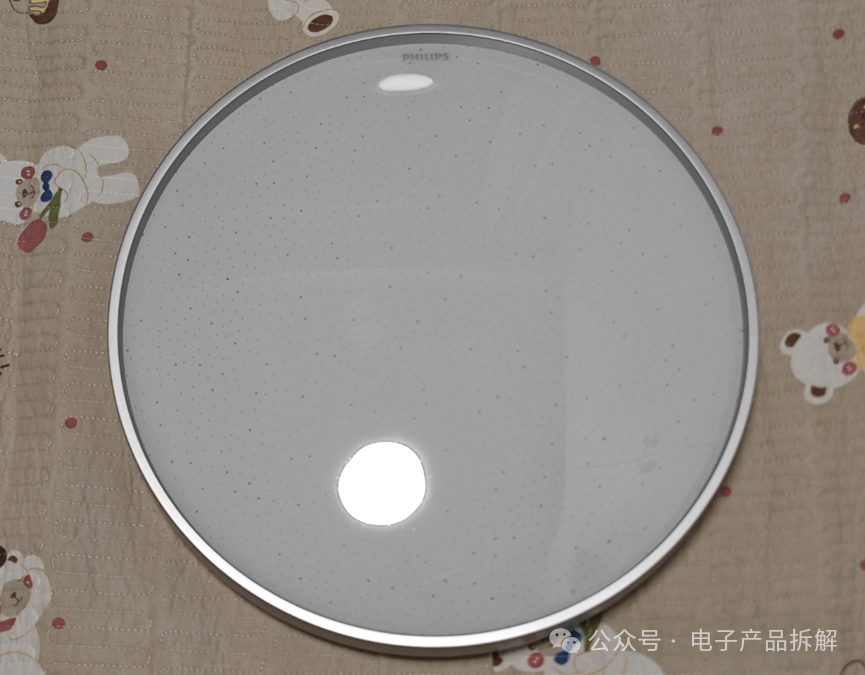

正面是这样的。
旋转就可以打开正面的罩子。
安装这个灯需要接三根线，地线，零线，火线，其中地线是直接接在这个灯的外壳上的。很多房子在装修的时候是没有给照明引地线的。

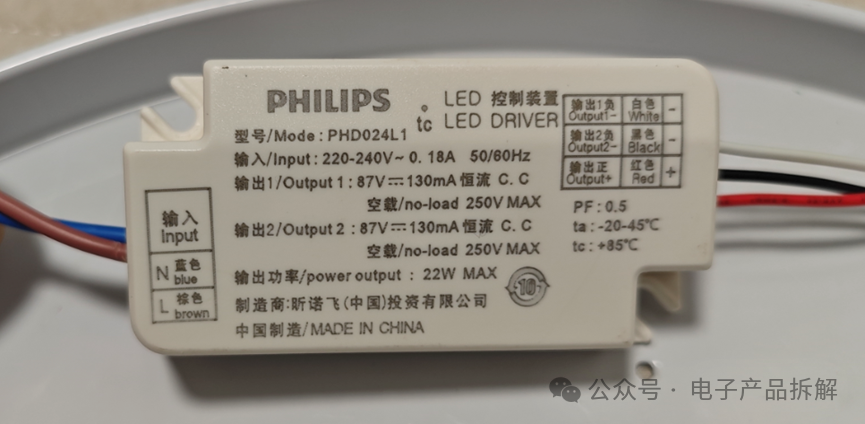

LED控制器最大输出功率22W。三根输出线，分别是
白色：输出1负
黑色：输出2负
红色：输出正
看到两路输出都是87V,130mA的恒流输出。

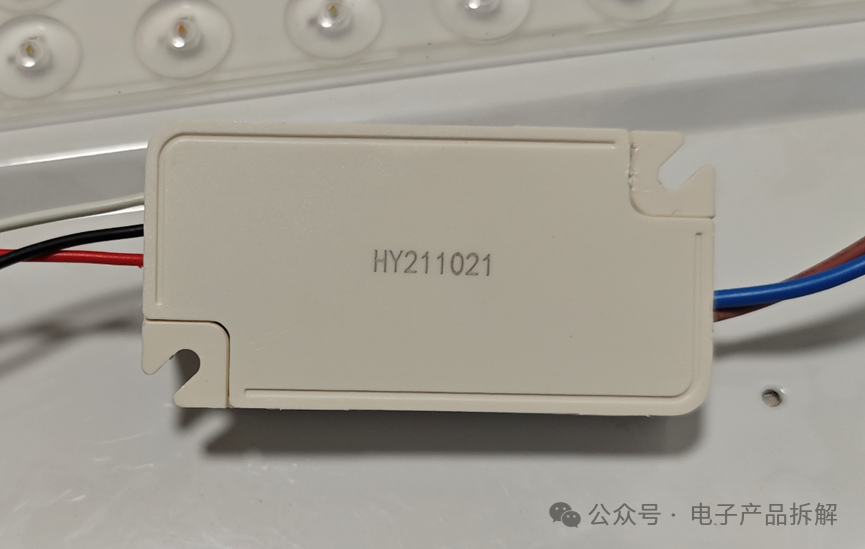

这个控制器外壳看起来还比较结实，背面有一行丝印“HY211021”。
直接从背面把这个控制器的后盖撬掉，可以看到里面的电路板。

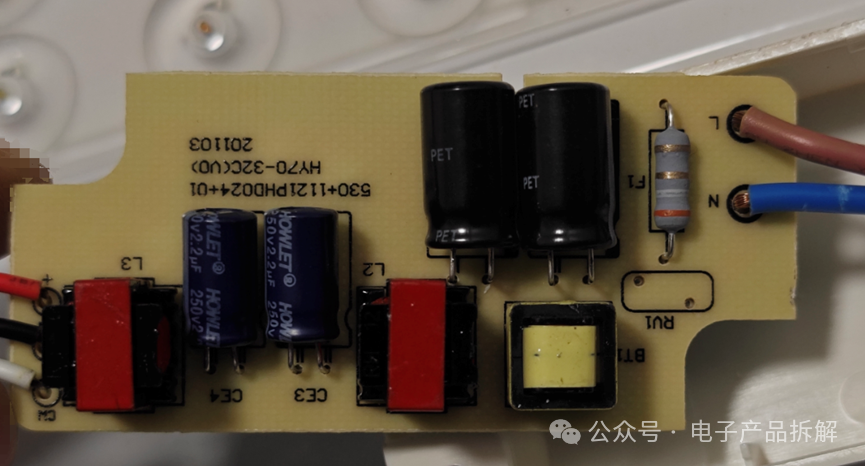

板子背面是几个电容，几个变压器，再就是一个保险丝或者金属氧化膜电阻。

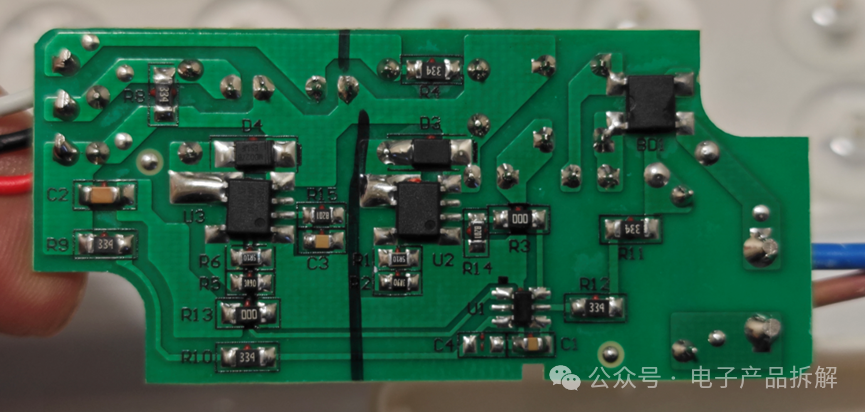

板子正面东西也很精简，四个芯片，再就是几个电阻电容二极管。
接下来仔细看看这都是什么器件。

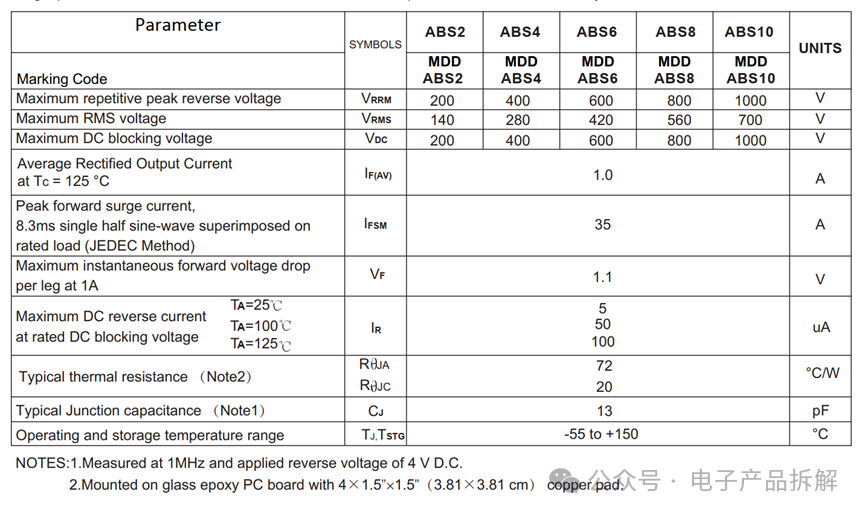

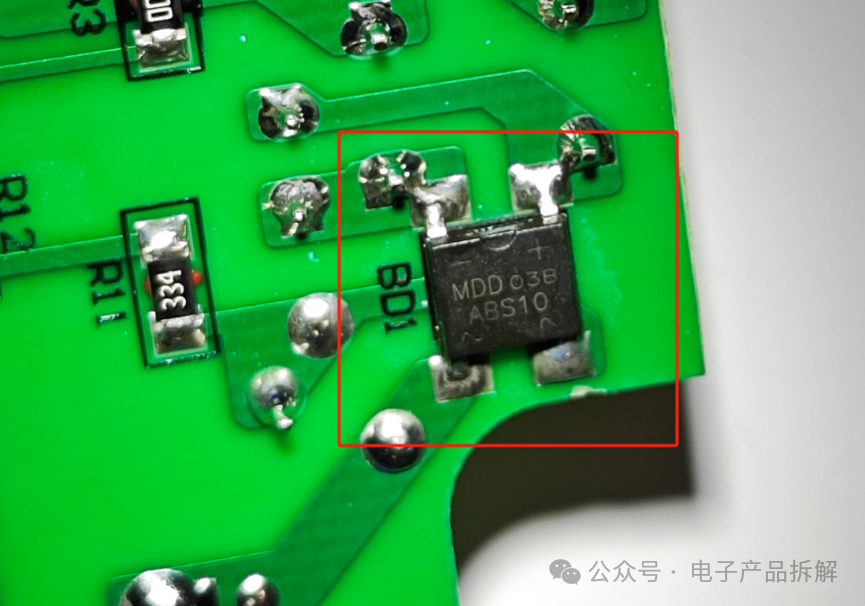

整流桥的型号是ABS10，厂家是MDD，这个整流桥的详细数据如下。

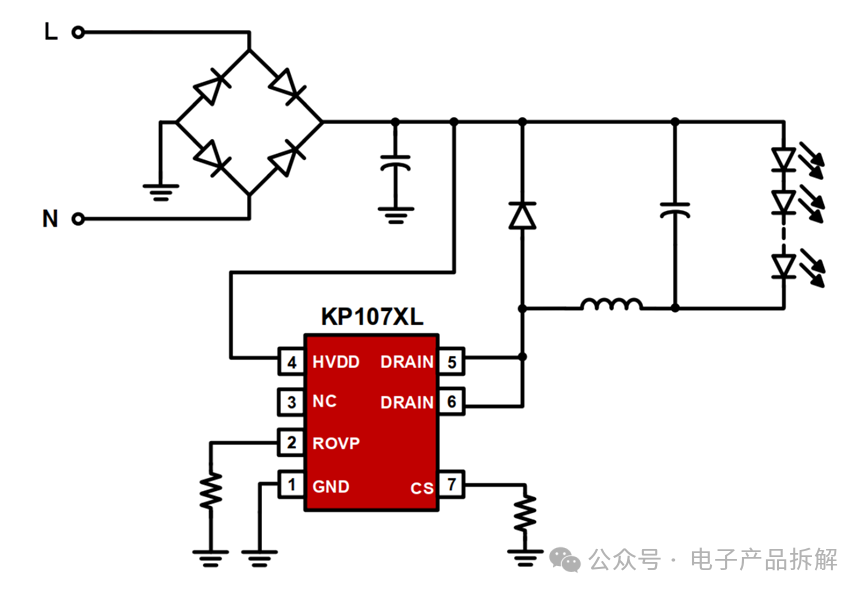

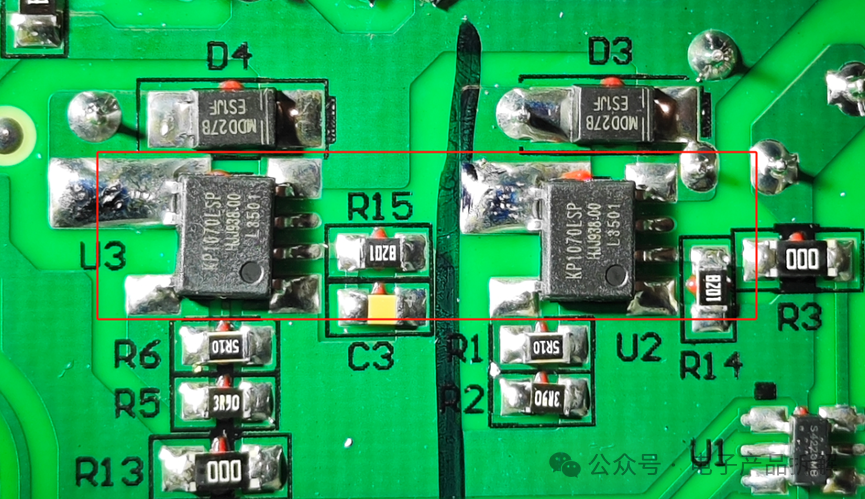

这两个SOP-7封装的芯片，丝印KP1070LSP，型号是KP107XL。该芯片的功能是：非隔离、降压型准谐振LED功率开关。主要的应用场景就是大功率LED照明。下面是简单的原理图。

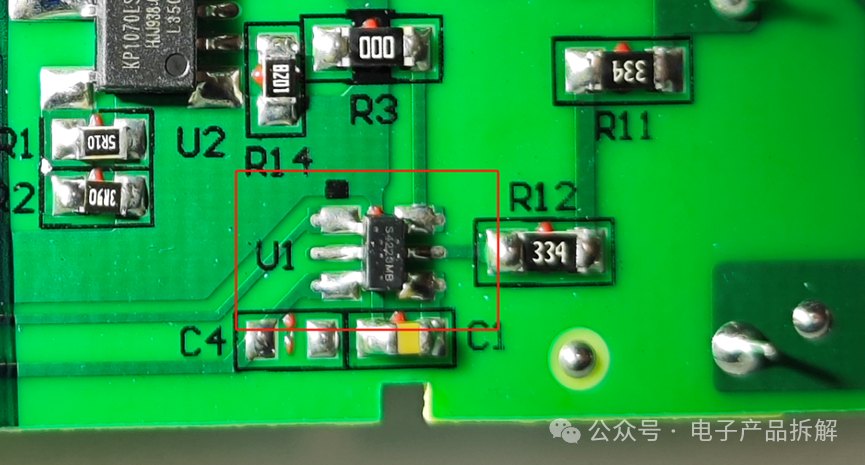

板子上还有一个SOT23-6的器件，丝印是S4223MB，这个器件我根据丝印找到了两个数据手册，不确定哪一个是对的，针对不确定的数据，也不方便展示数据手册内容。
但是根据两个手册内容来看，应该可以确定这是一颗专门用来通过开关调色温的芯片。
一般这种双色温的灯，都可以通过开关快速开关来切换色温。这个功能就是通过这个芯片实现的。
它的内部可以记忆色温状态，也可以设定状态切换的窗口时间（8s），当用户在8s内连续两次按下开关，就会切换一种色温。但是如果第二次按下时，距离第一次按下的时间已经超过8s，那么就会显示之前的色温，而不会切换。
电路板是单面的，上面就这点东西，没有啥可说的了，接下来看看灯板。

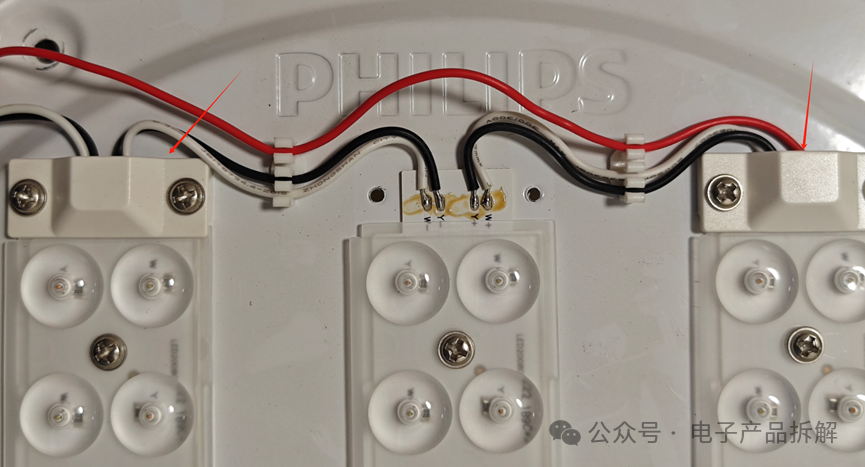

要把灯板拆下来，需要先把顶头的这个塑料盖板拆下来。拆下来之后可以看到线是怎么焊接的。可以发现这三个灯板是串联的，但是由于每个灯板上有两种不同色温的灯，所以是三个板子上相同色温的灯串联。这两串灯是共阳极的，驱动端控制的是阴极，这个从之前的电路图里也可以看出来。

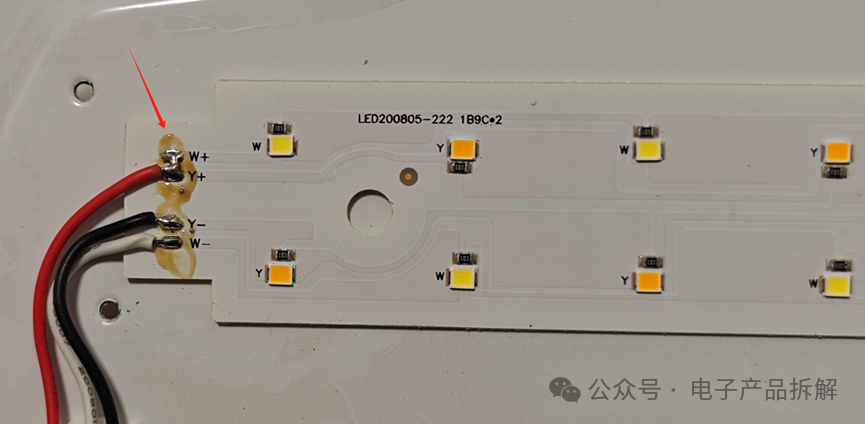

这是第三个板子，打开之后可以看到。确实是阳极连接在一起的。板子上的两种颜色的灯是交错排布的，这样只亮一种色温的时候，看起来会比较均匀。

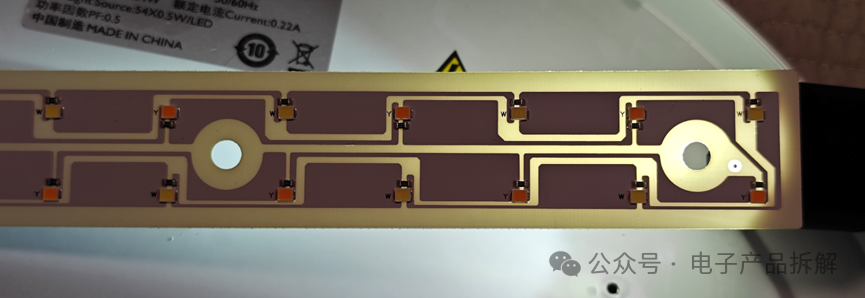

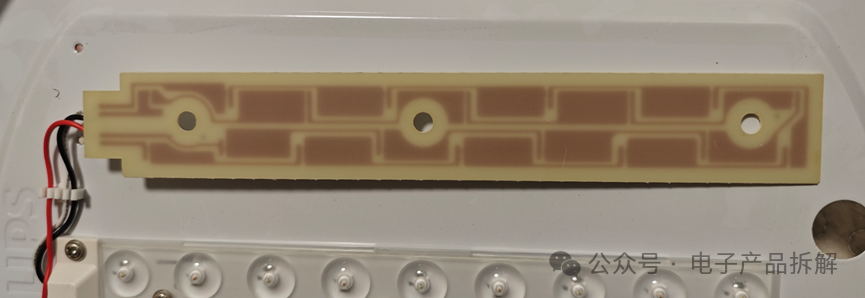

灯板用的不是铝基板，看起来是普通的电路或者FR-4之类的板材，散热性能相比铝基板会差一点。这种材料，我个人没有做过，有做过这种单面板的可以给大家科普一下成本和性能相关的知识。
散热就靠这点铜皮的吧。
我打算啥时候不忙了，自己做一些灯板和控制器自己用。灯板做成铝基板，控制器用好一点的器件，再加个wifi模块实现手机APP控制或者微信小程序控制。

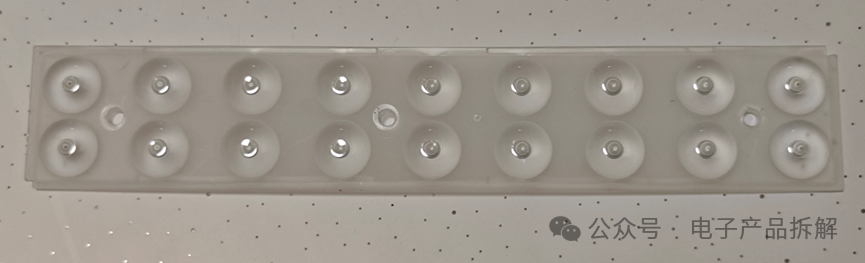

接下来看看透镜，这个透镜的专业名词叫什么有大佬可以科普一下。
看完整体和细节，大家感觉这灯成本有多少？当初买的时候大概一百多吧。

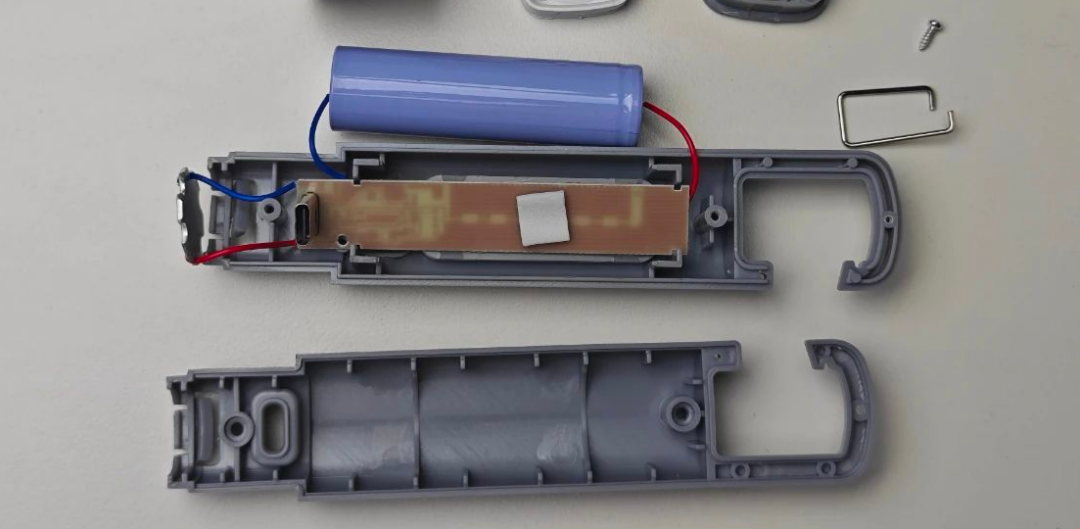

历史拆解文章，点击下面图片可跳转其他文章
