快2个月没有监控自己的体重了,不是因为别的,主要是俺的那个称坏了,突然就不通电了,前天晚上去朋友家坐,聊到体重,在他家称了一下:77KG,,,惊呆了,有称的日子可以控制在75KG,2个月没管,就到77了,老婆也在抱怨没有称的日子这还怎么过?
没办法,硬头头皮也要上,拆开来看看到底能不能抢救!

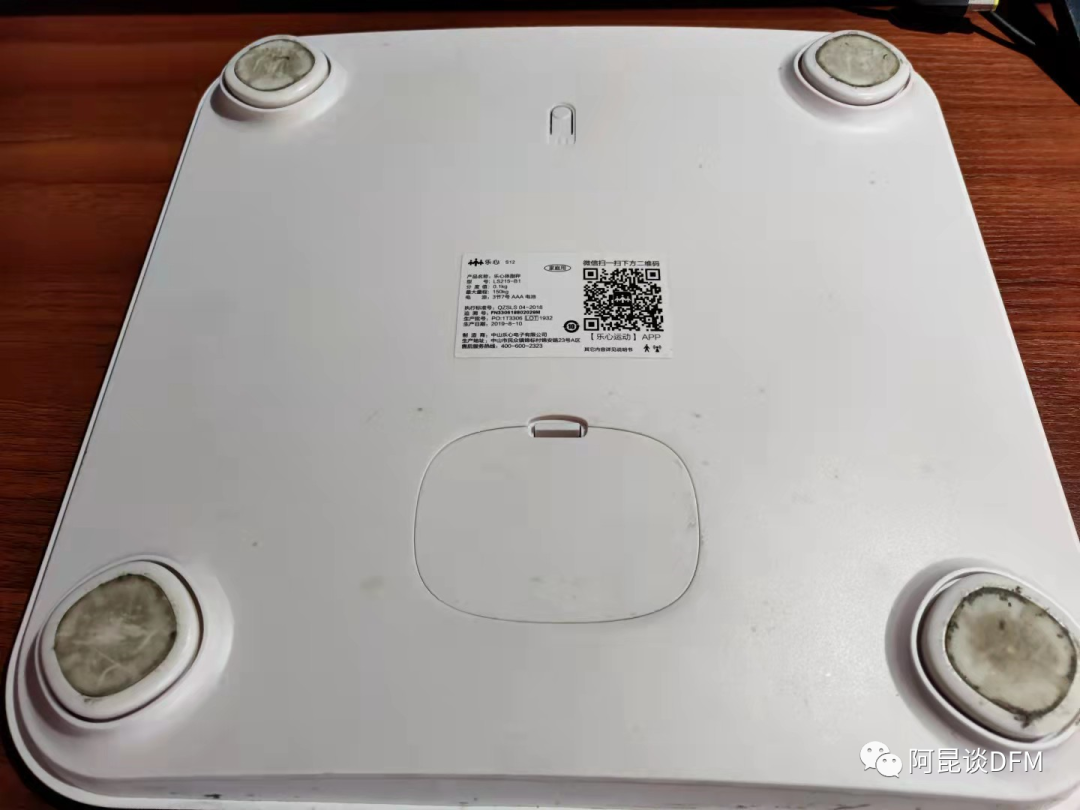

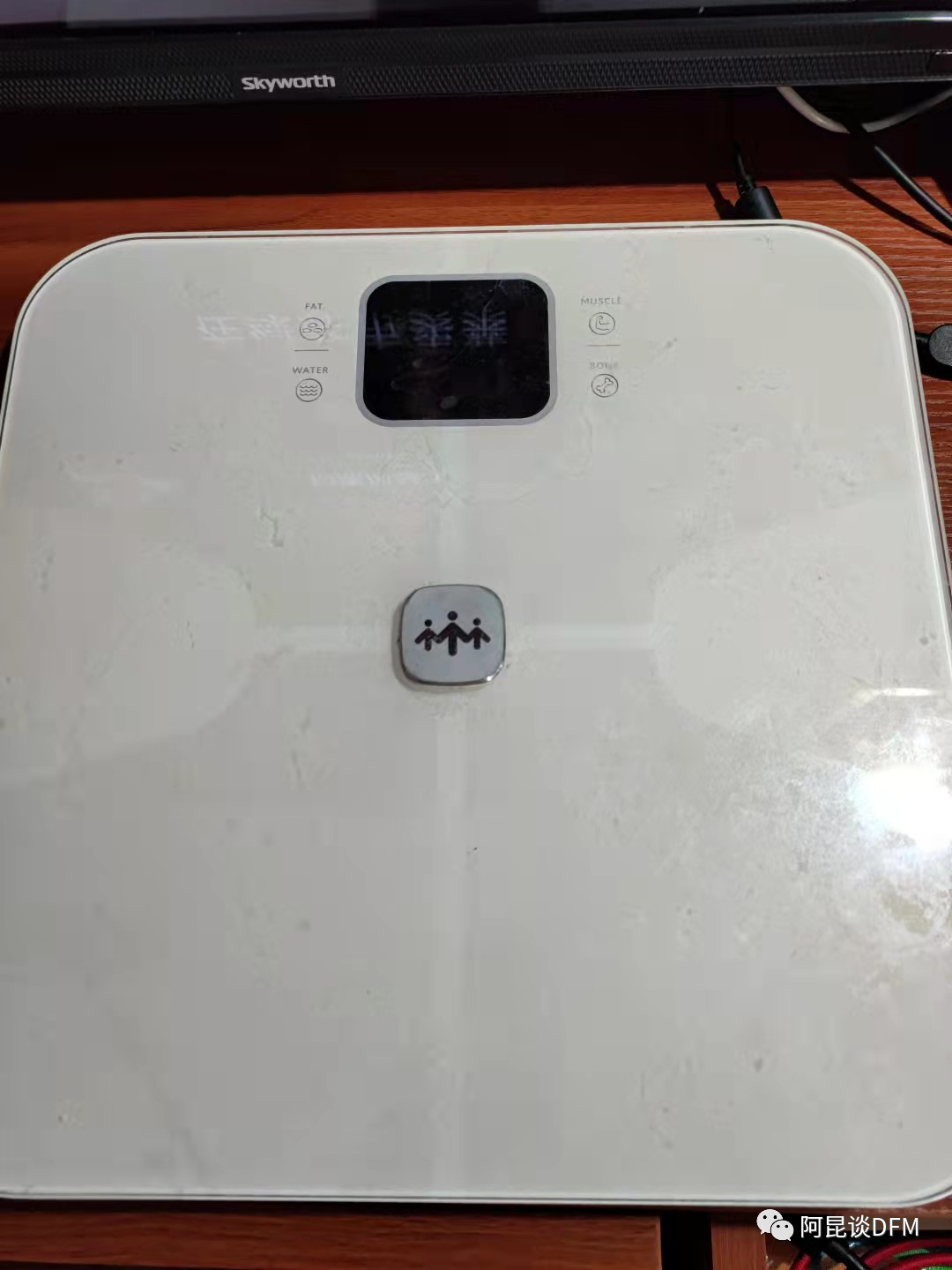

这是一款可以连接手机蓝牙蓝牙的体脂称,还挺好用,相比之前不带体脂功能的称更省电。

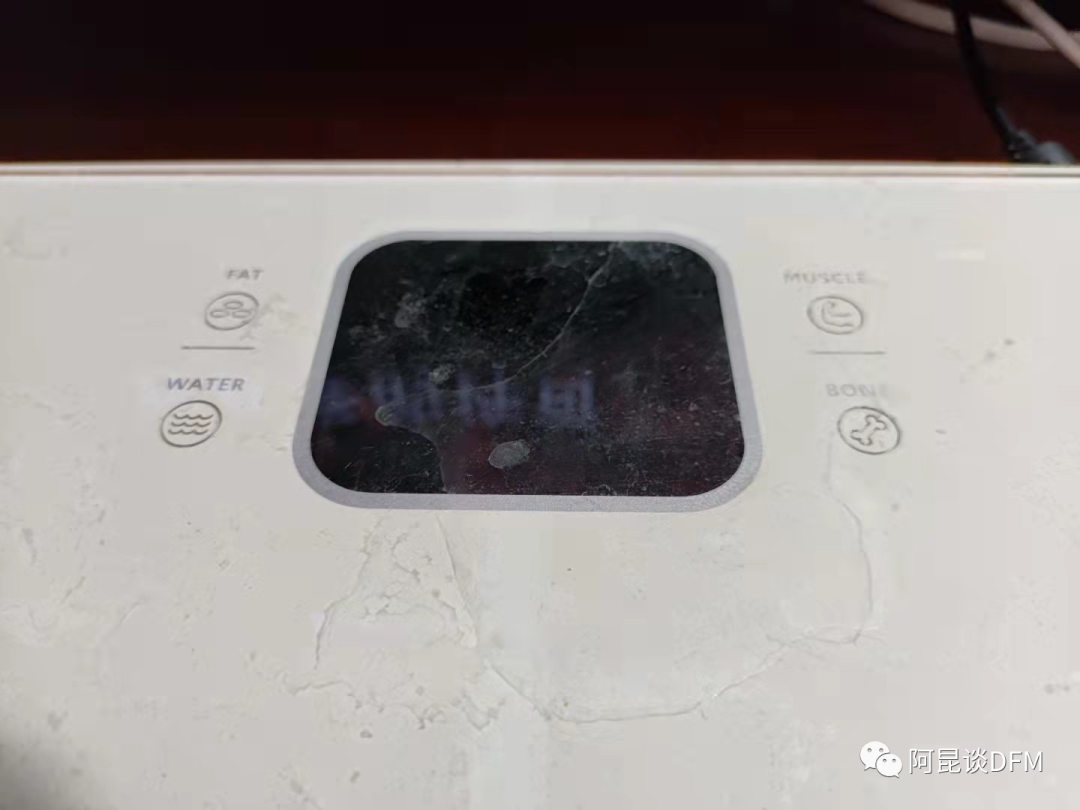

可以显示水份,骨骼,肌肉等信息,当然,想要详细信息在APP里可看。

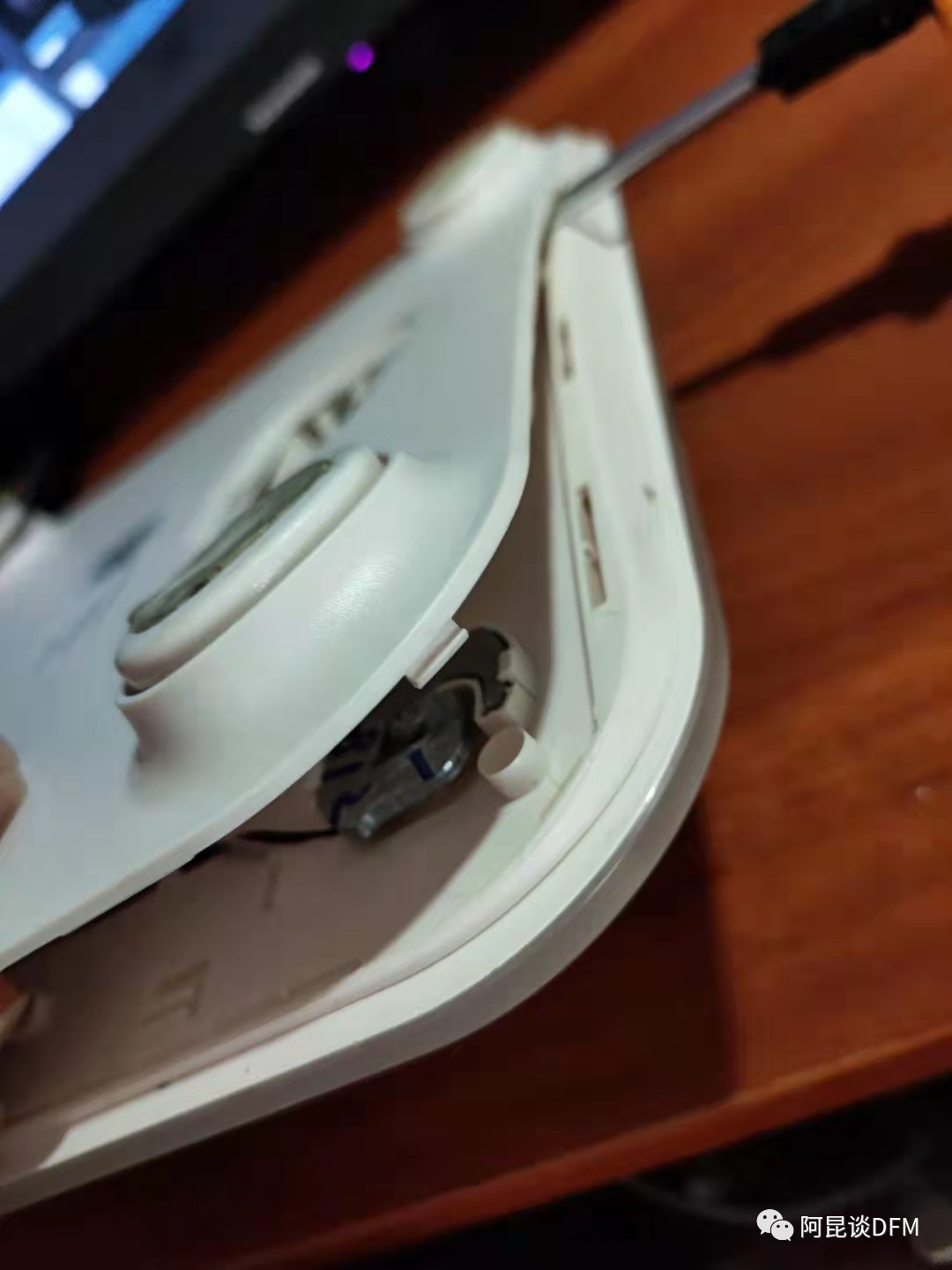

整个体脂称没有螺丝,一度不知道如何拆解,四脚处也不敢硬拆,后来才发现,直接撬开即可,卡扣形式。
费了老力了,总算拆开来了。

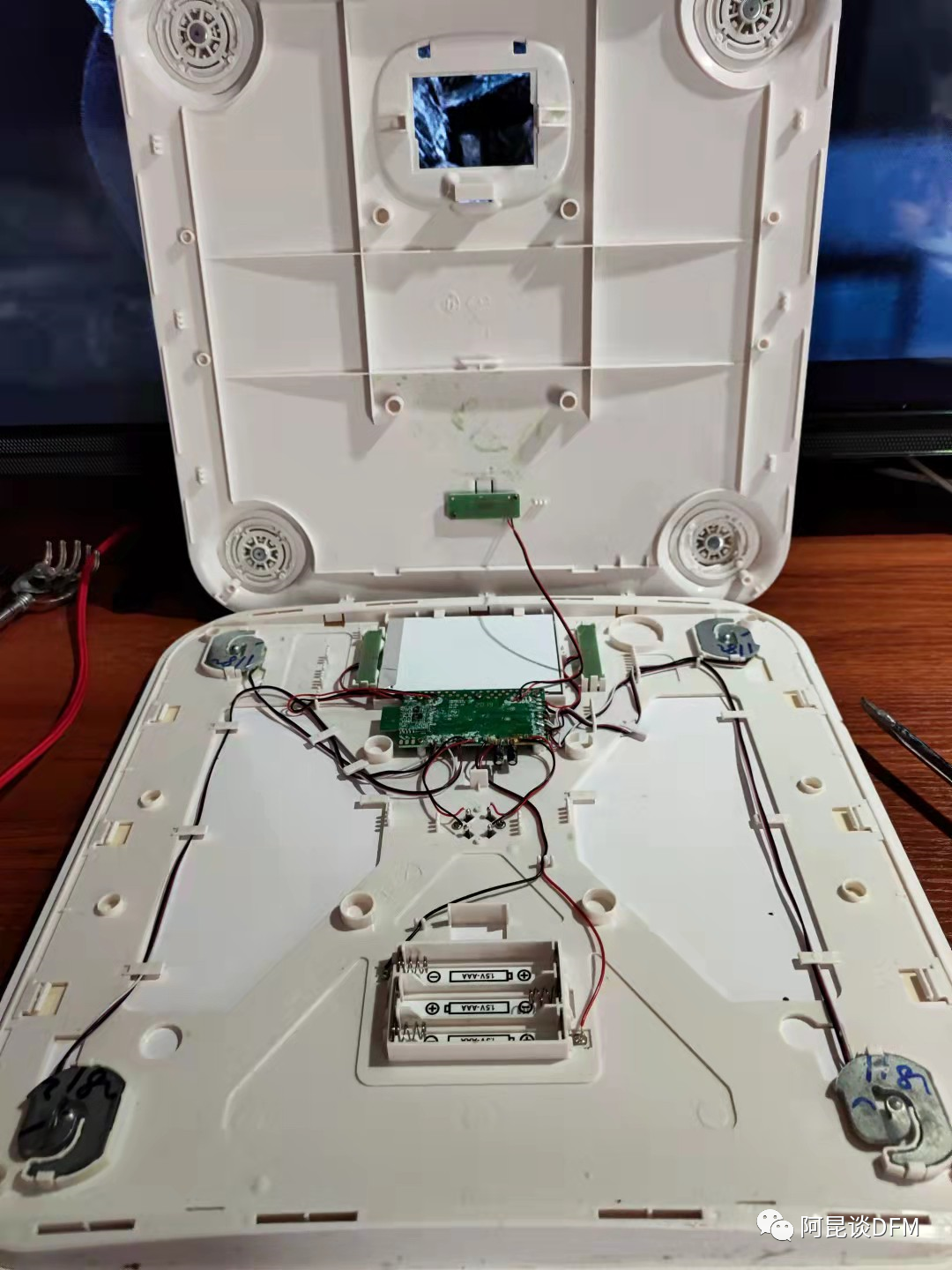

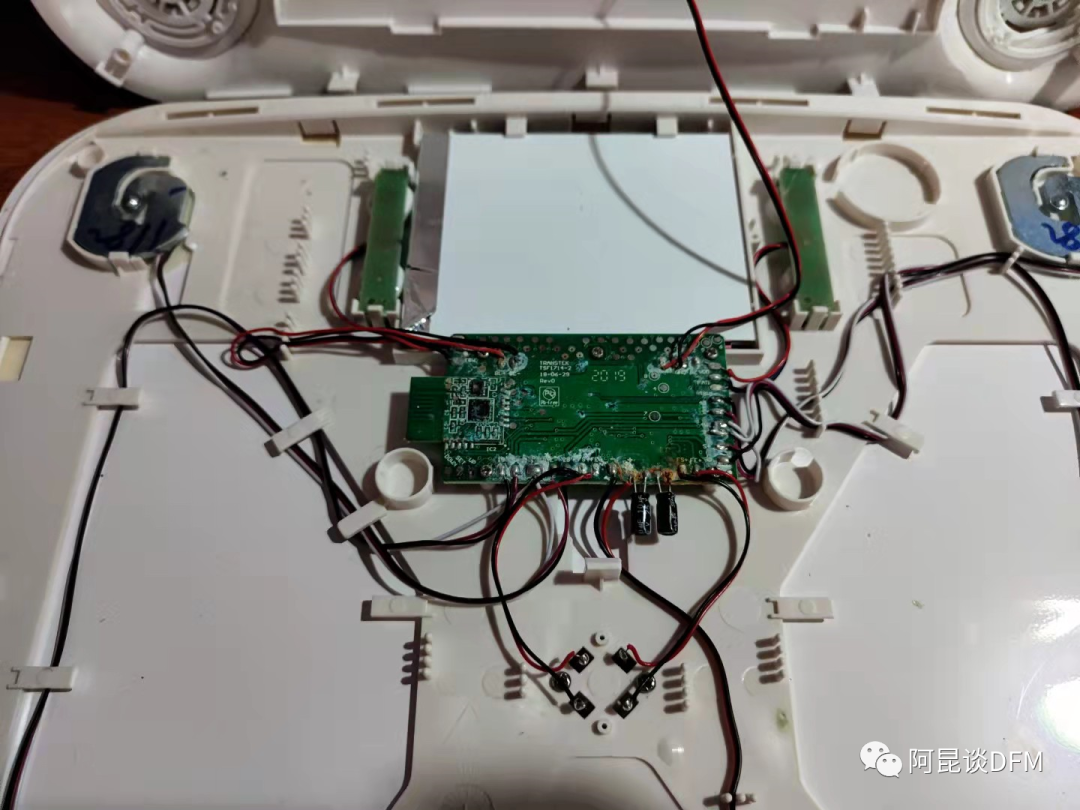

妈呀,感觉内部好简单啊,同时也感觉 有点乱,怎么这么多线。
不过想想没办法,体积要这么大,简单是因为科技的发展,这个好不喷芯片的简单化,必然要走线连接。

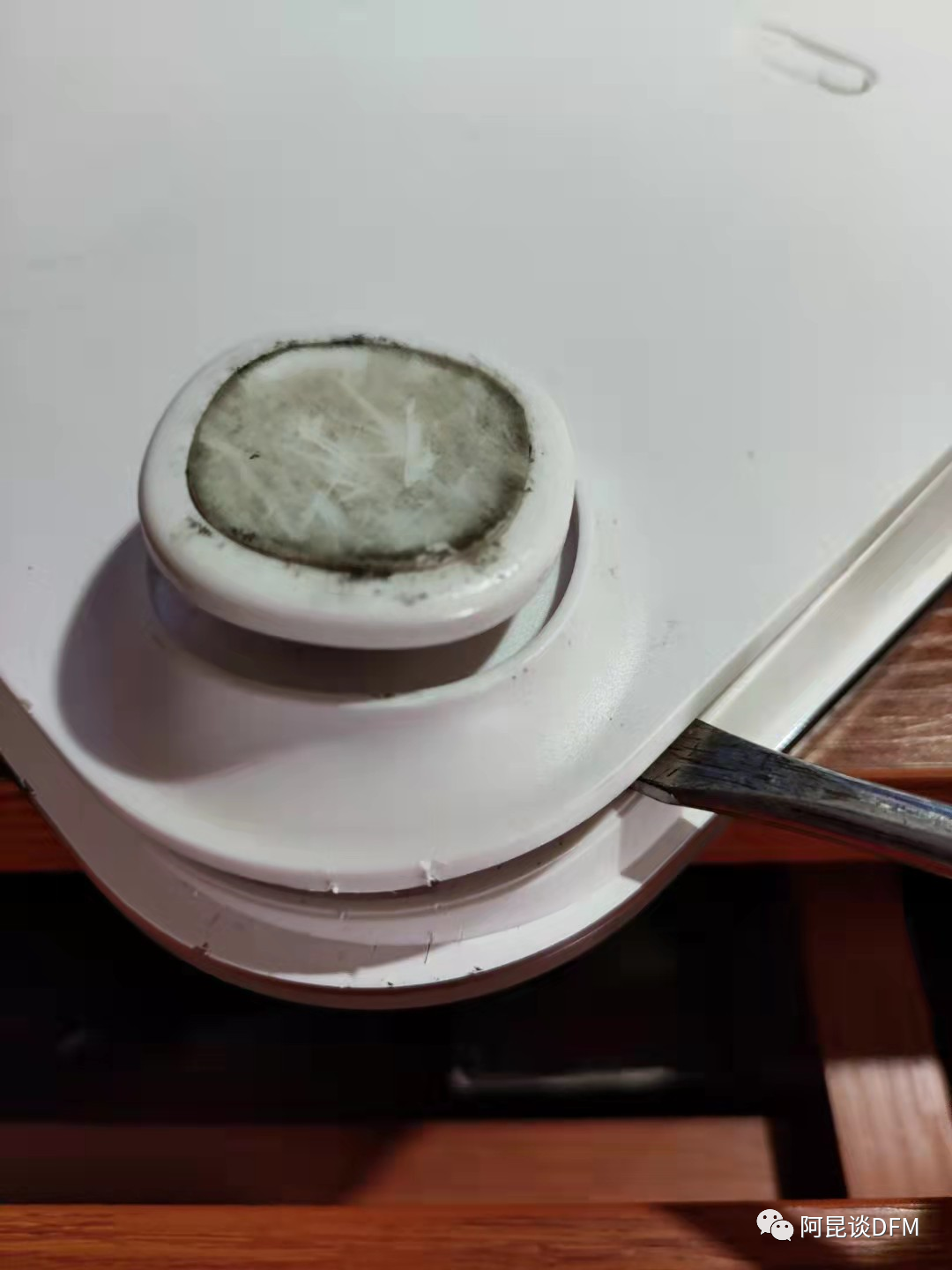

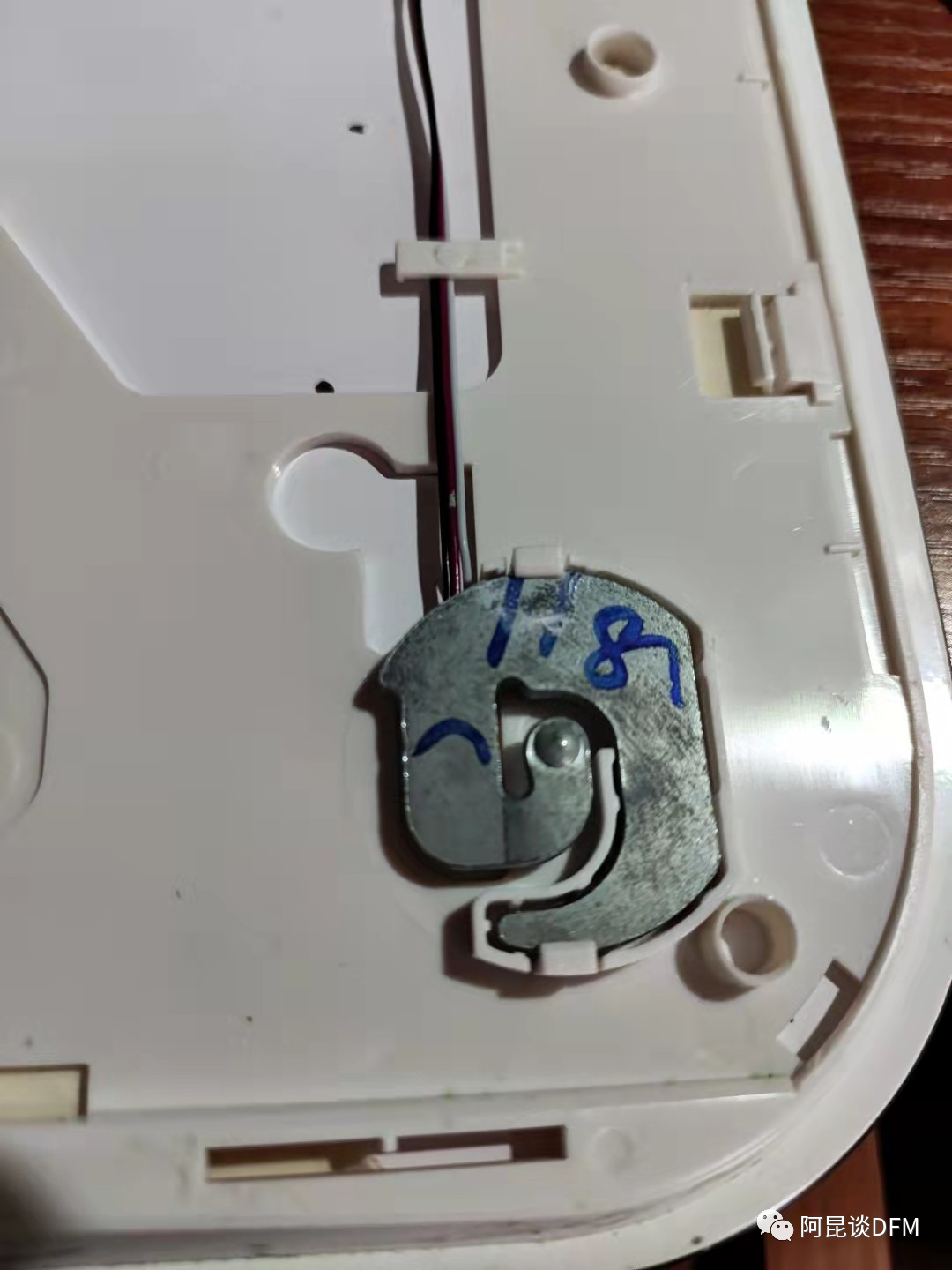

四脚部分的传感器!大概原理是通过压力形变产生电信号给CPU处理。

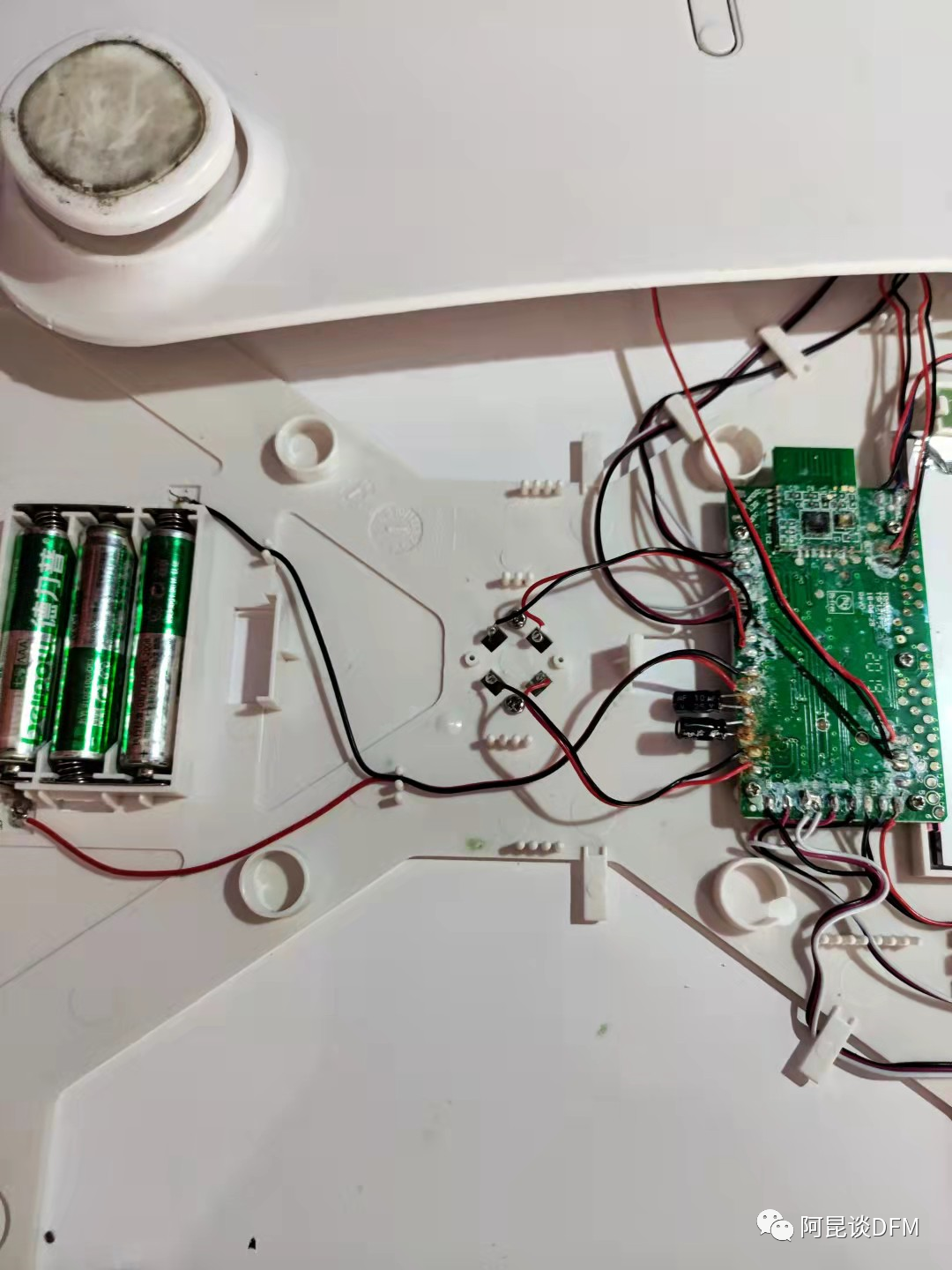

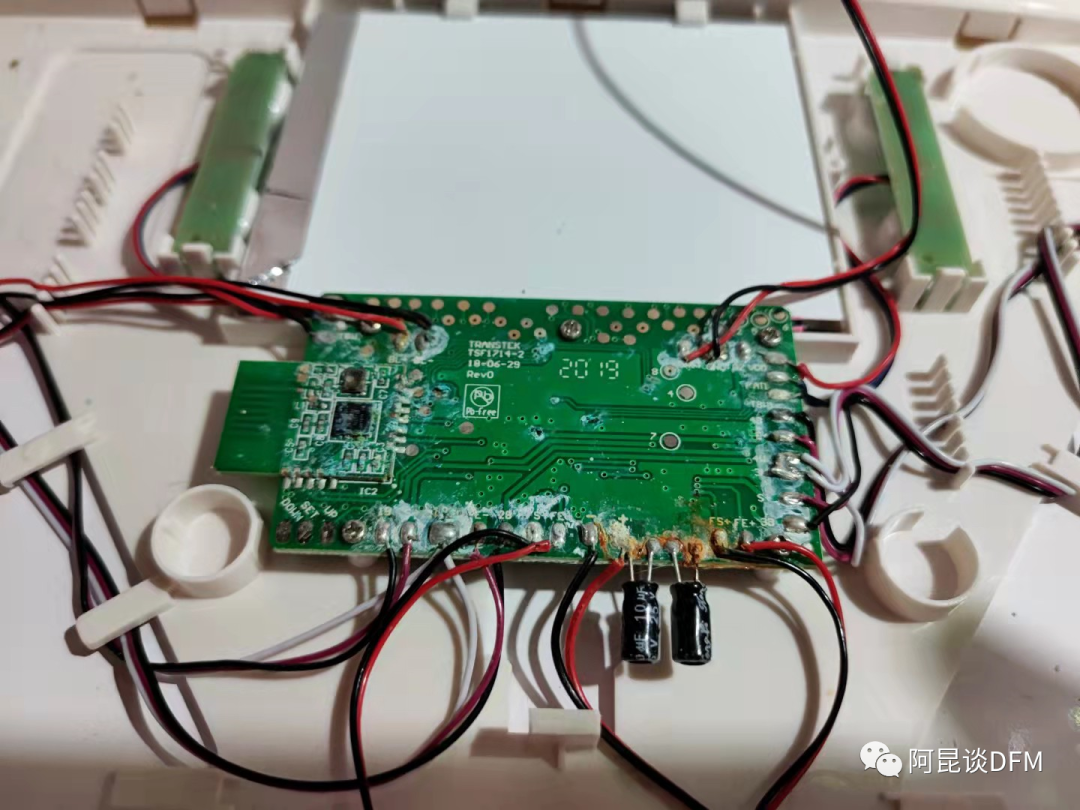

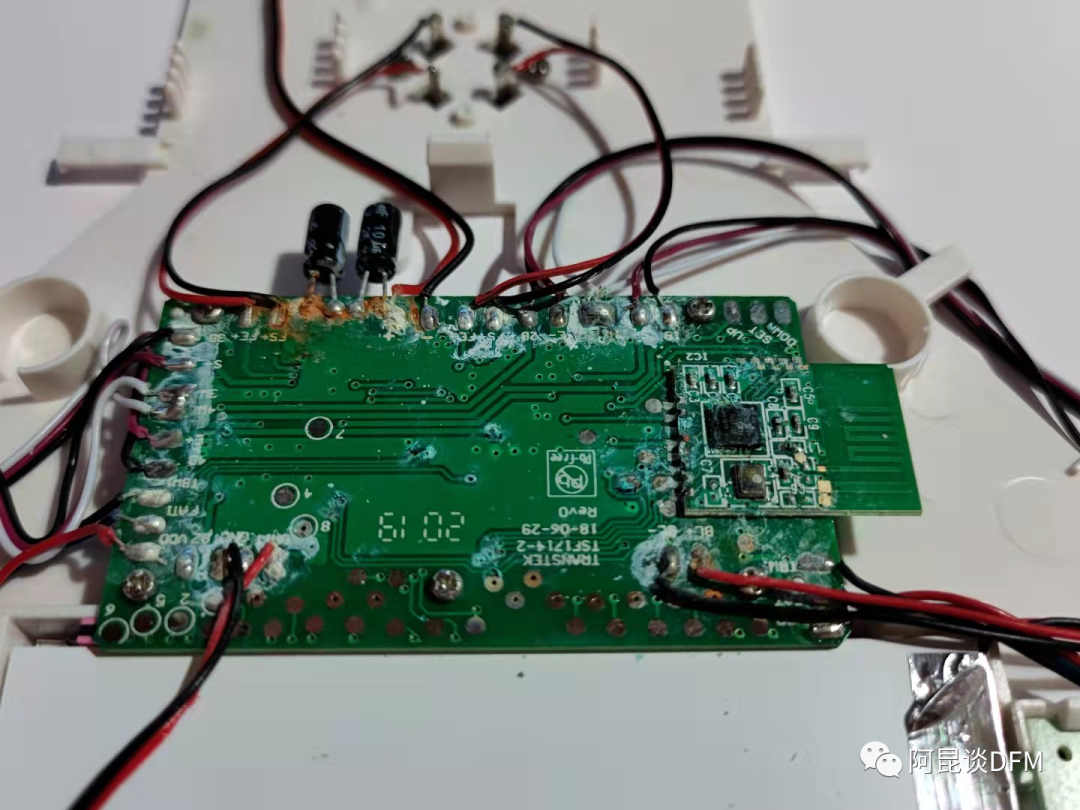

这就是主电路板和显示屏了。
不敢直视,不知道是不是环境水气太大了还是我脚气太大的原因,上面全是白色物质,有点像焊接完后用酒精洗后产生的白色物质。
电容部分还有氧化,显示这个板没有做过三防处理,当然,三防处理要不要估取决于产品可靠性等级和产品密封性综合评估。

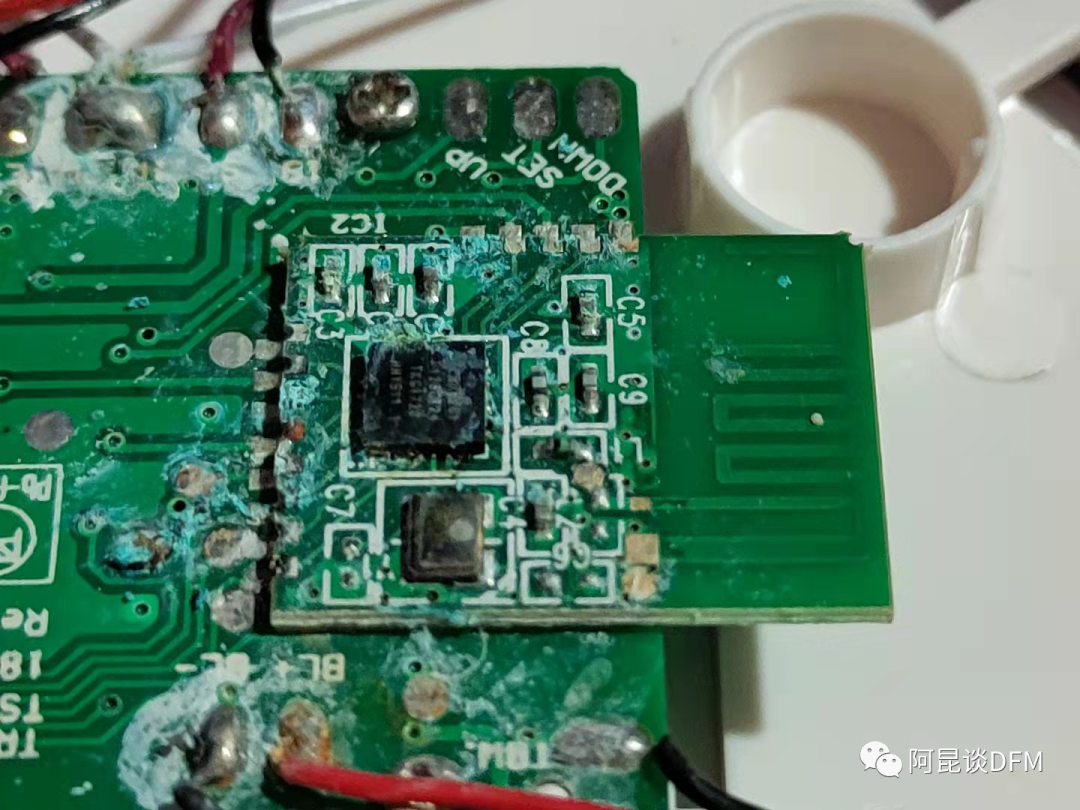

这是板中板,板上还焊接有一个模块板,上面有天线,这不用说了,就是和手机连接用的蓝牙模块板了。通过这个模块天线,把你的体重健康信息发给手机。

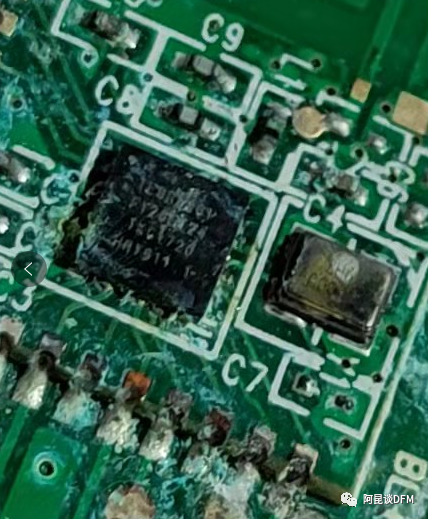

怎么感觉这晶振都烧黑了!

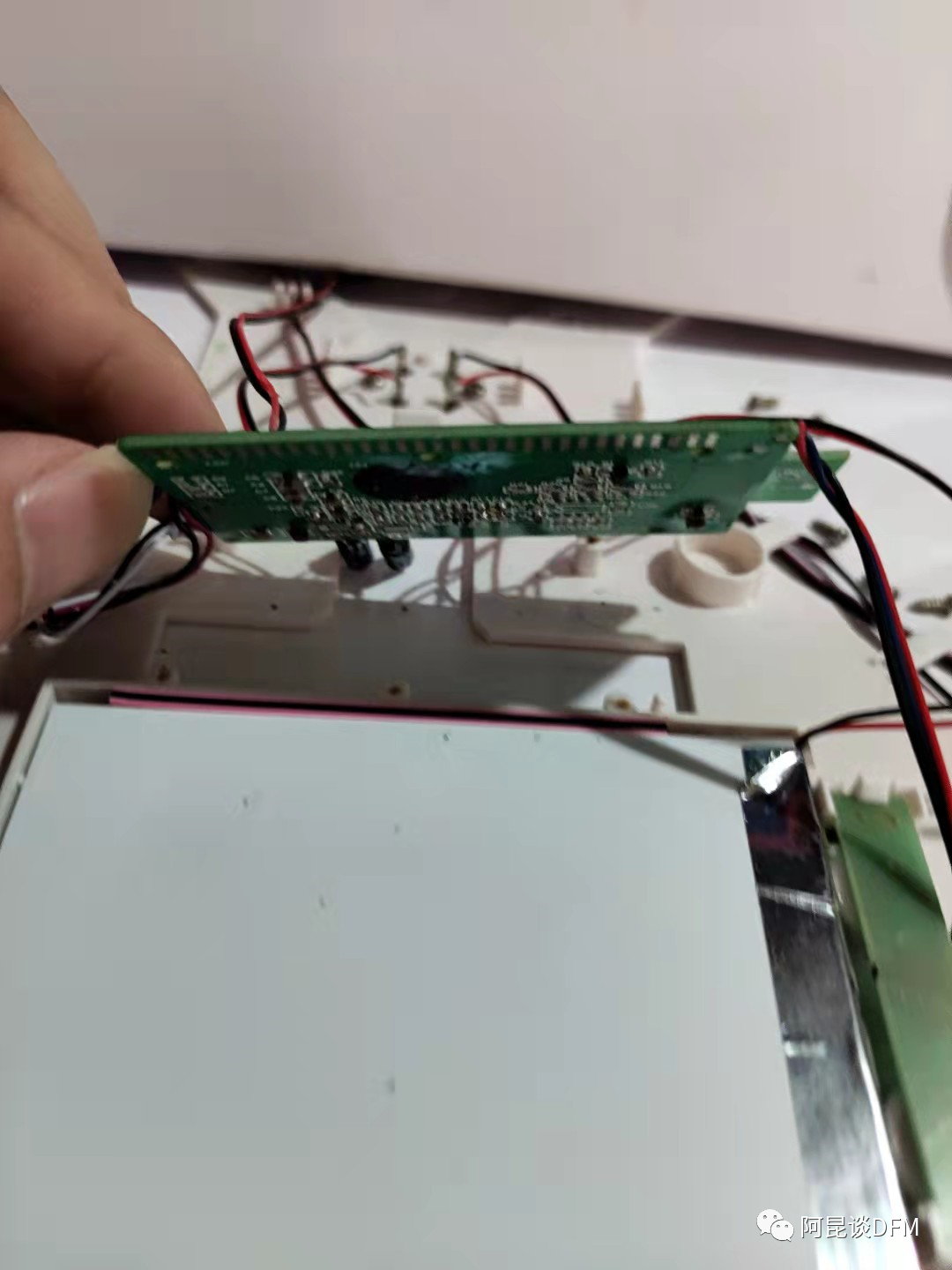

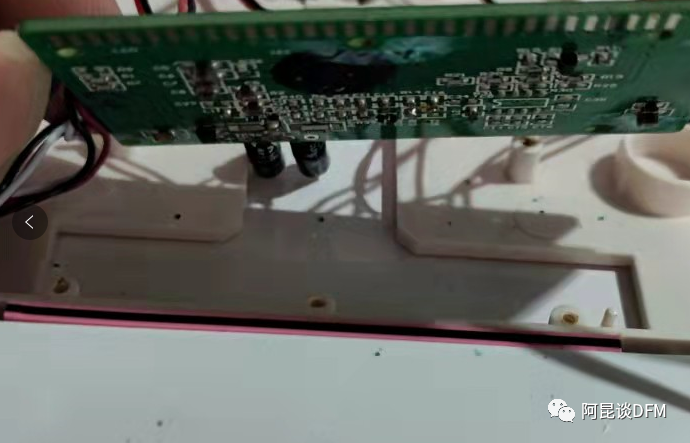

拆了五个螺丝把电路板取下来,才发现液晶屏是通过导电胶条和电路板上金手指连接,怪不得这么小个电路板上要用5个螺丝固定,而且还有定位柱,原来就是为了考虑这个液晶屏的连接,导电胶条液晶的连接要求其实算是高的,搞不好就容易出现亮线。所以固定必需满足2个条件,一是对准。二是压紧。
红黑那一条就是导电胶条,就是液晶的信号线。PCB上面一排金色就是金手指。

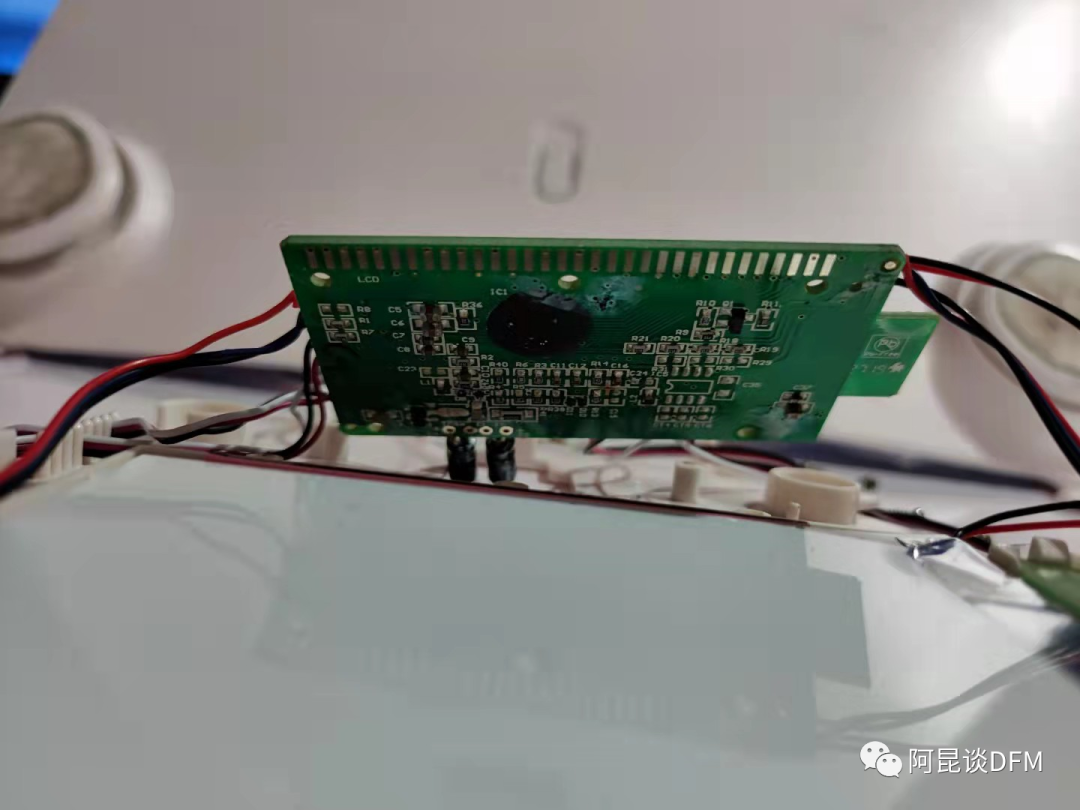

底部就一个芯片,用黑胶封装,这就是体脂称的“中央大脑”,所有的计算,分析、算法全在这里完成。
一般能用上黑胶封装的产品我总结了一下有几个特点,一个是量特别大,二是不是通用芯片,是定制的芯片晶圆。其它你们补充()。

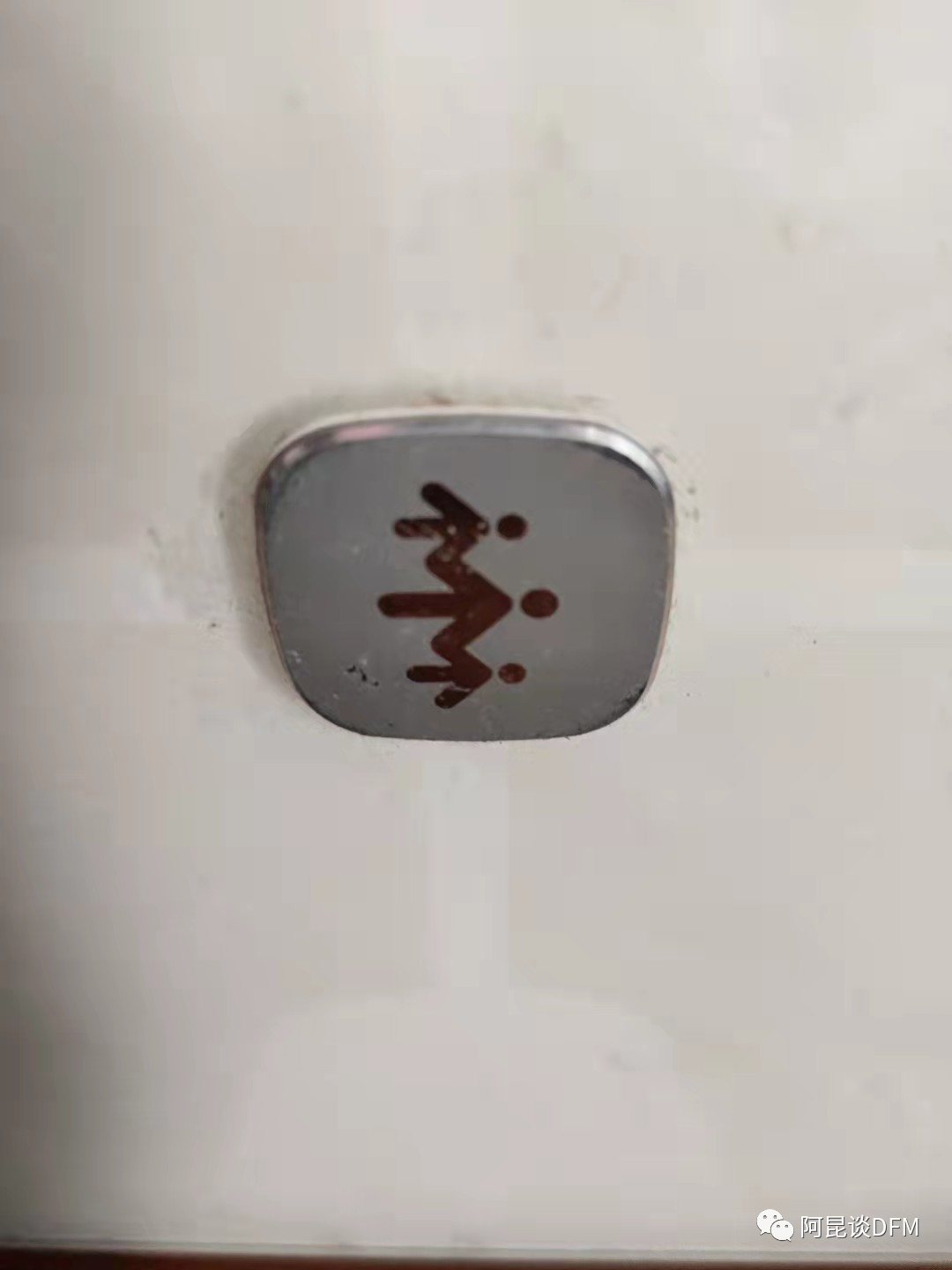

中间部分对应这里,也有信号线接入电路板。
不知道这里是检测什么的,因为人站在上面,好像脚并不是放在这里。
差不多拆在这里也给大家大概介绍完了。
唯一要提的建议是能不能把电池改成用手机充电线可以充电的方式更好。
话说,这个内部惨状,我已经没有去维修的欲望了,我好怕最后是浪费时间,我大概分析是不是里面烧了。
