阿昆聊拆解小米电源排插后的感受,一个字:哎哟!不错哦!


     标题是夸小米排插做工好,可正是因为小米排插这个质量问题(可能是设计问题),才让我想来拆解维修的冲动,本想吐槽,结果算算了,多给点赞美是好的。

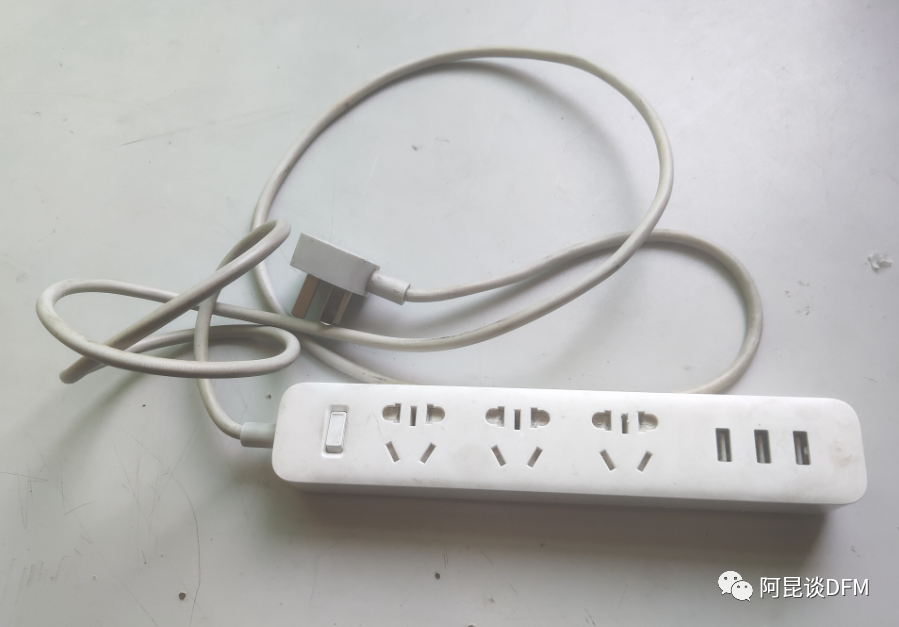

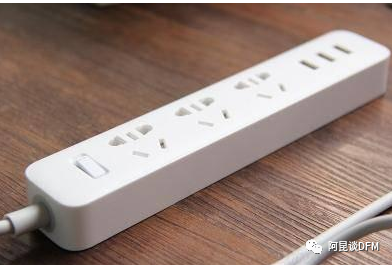

     故事是这样的:小米排插是几年前小米发布后买的,不吹不黑,不管是手感、外观都是和传统排插有着明显不一样的风格,虽然小巧,但会让你感觉很扎实,能承受大功率压力的背后同亲不缺乏它可爱的气质。


为什么要拆,就是被插座的这个防尖防水盖惹到了。

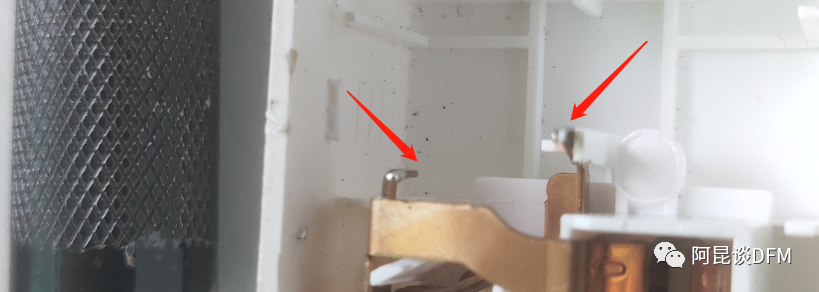

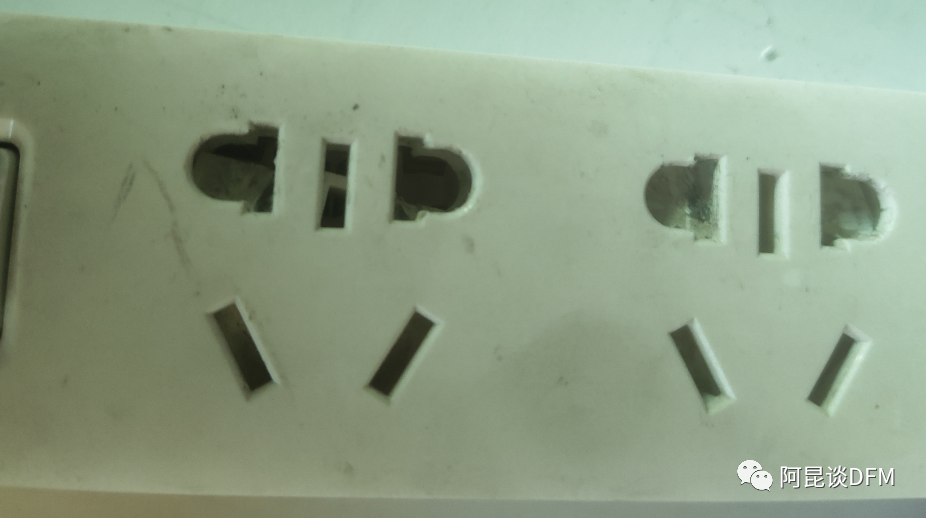

    就是这个,这个防尘盖设计的初衷是好的,也很先进的,但不知道是这设计结构上的问题还是本身这个插座质量问题,没用过多久后,当我把电源插头想往里插的时候,发现这个盖子无法自动伸缩进去,像是被什么东西顶住一样,导致几乎没办法使用220V的电源插头,只能使用USB口来给手机充个电。

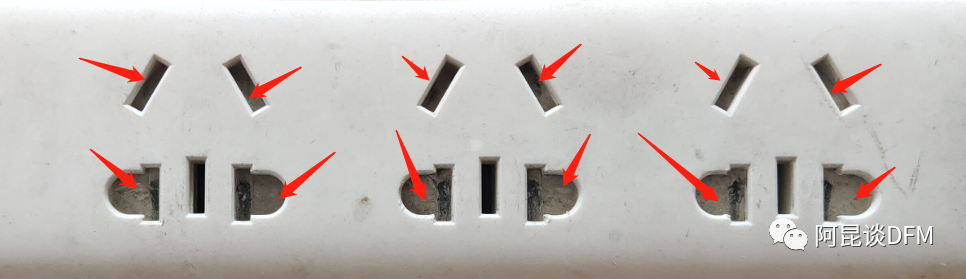

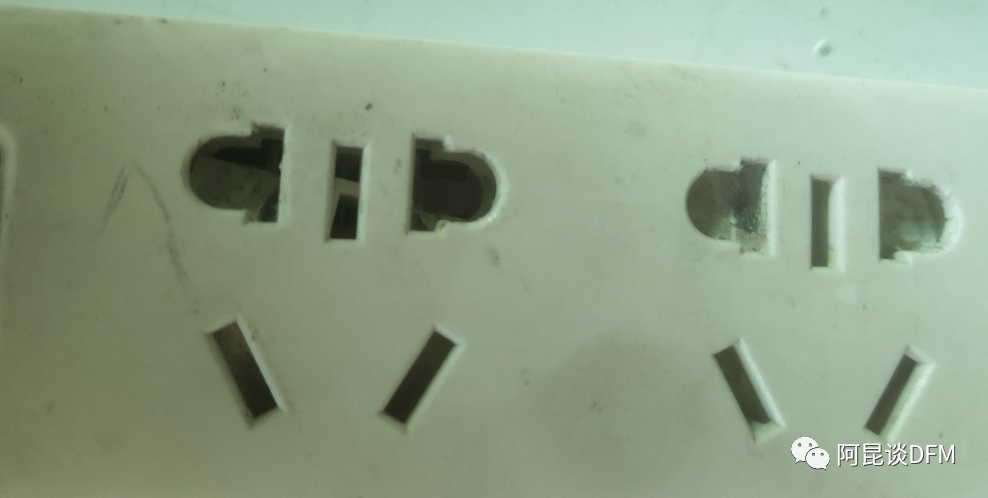

如图,防水盖。

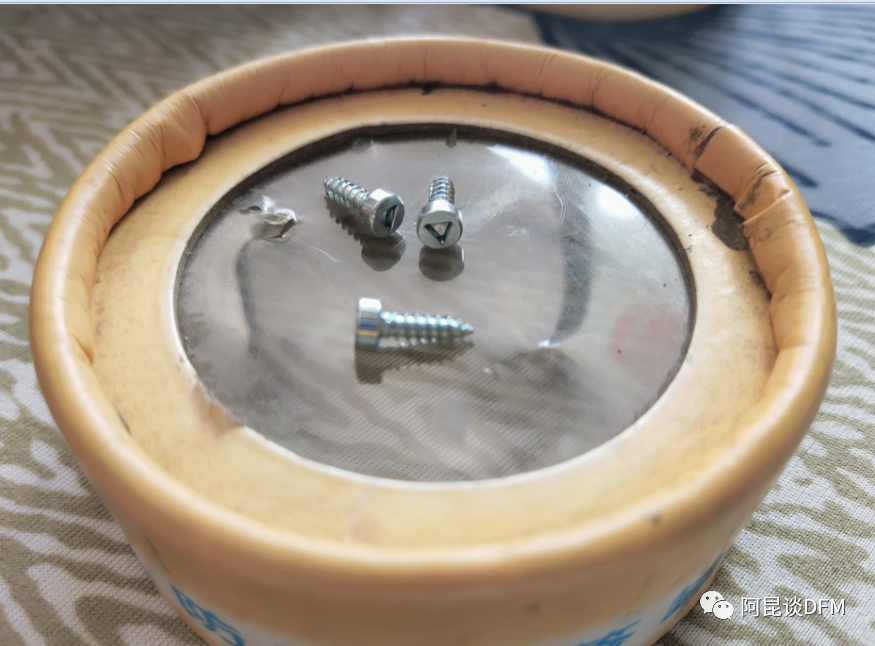

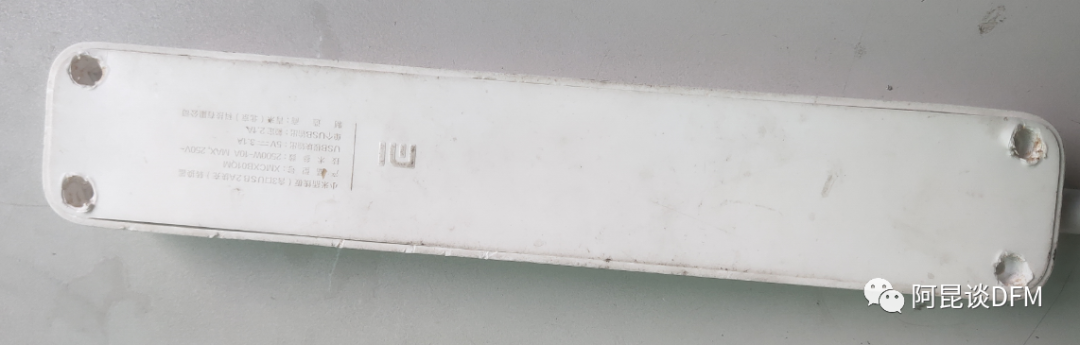

    话说,这内三角螺丝并不常用,为了拆他,找螺丝刀都费老劲,不明白为什么用这种螺丝而不使用常规螺丝代替。难道设计师就是为了让普通人不要轻易拆开确保安全?(如果设计师真是这样想的,那真的给设计师点赞!),很多小细节可能不一定对使用者有多大影响,但是确实是设计师的一些细心用心设计,这一点是搞产品设计的设计师非常重要的“德性”。

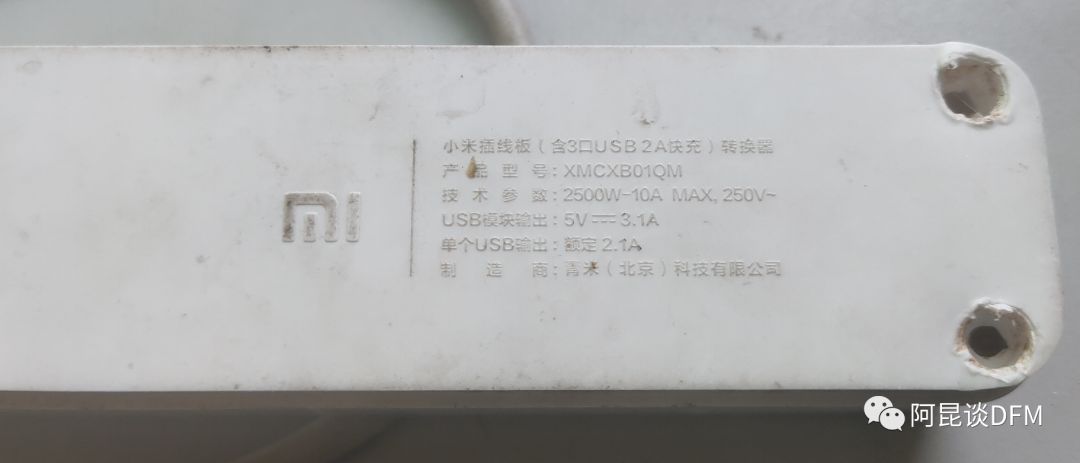

3个USB口,快充?不能达到2A叫就快充吧。

     总算拆开了,话说,螺丝好拆,但这壳子可比螺丝难拆10倍啊,因为上下壳是通过卡扣互相扣紧,特别的紧,,这种紧合程度,我感觉 这四个螺丝根本可以不用需,省掉降低成本不香吗。
     是不是小米就不打算来维修这种插板,或者他们有更好的方法或工具?

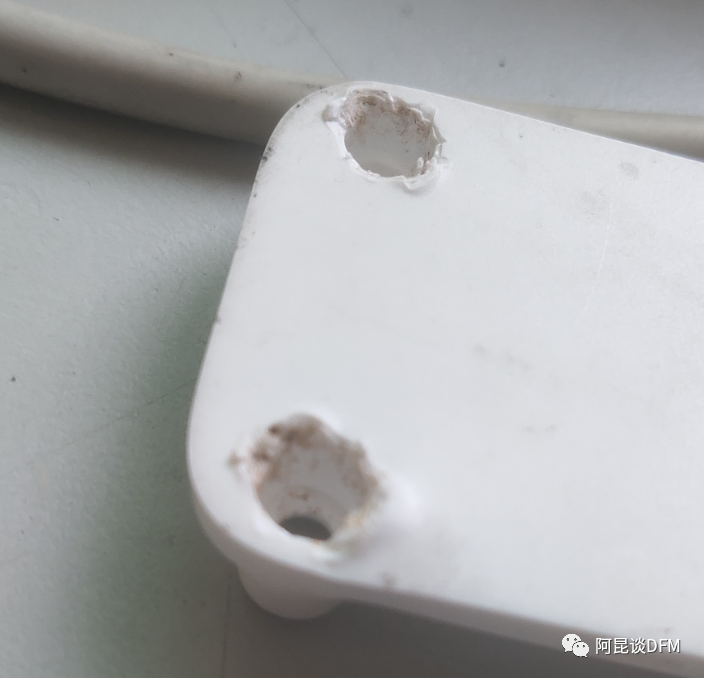

不管怎么样,我还是用暴力慢慢撬开,心疼10秒。

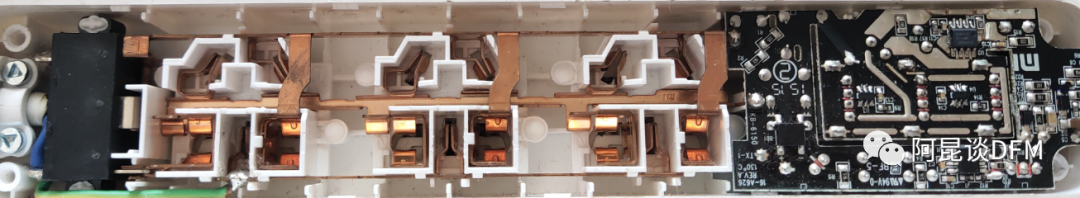

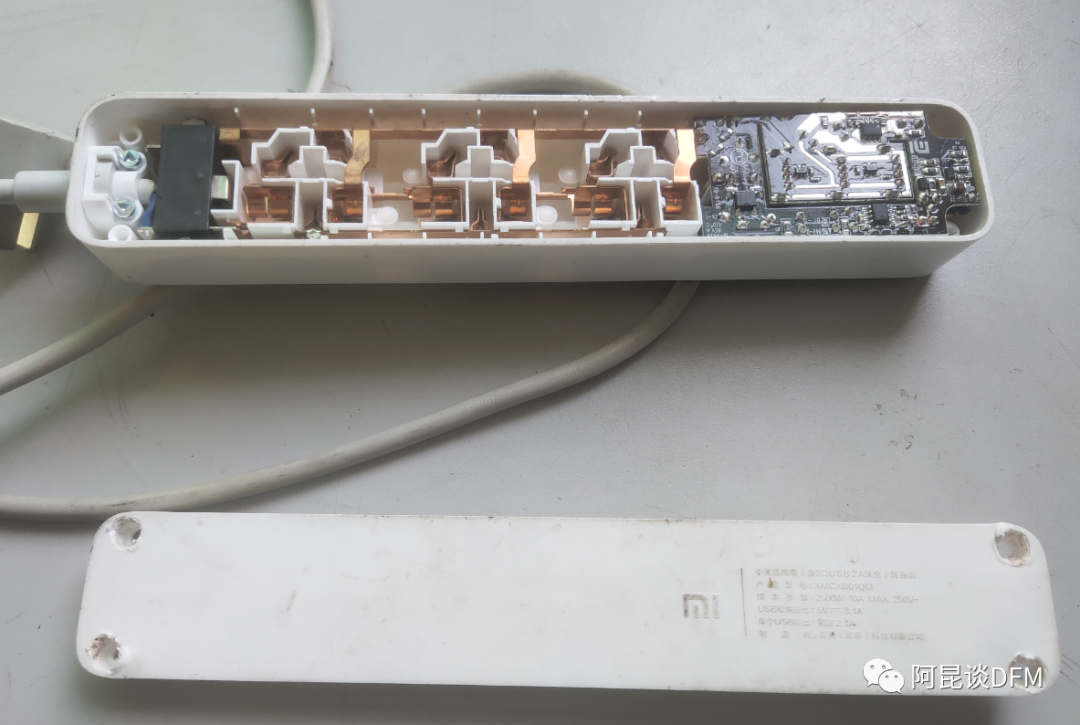

     里面从左到右就三部分组成,简单明了:开关—插板——USB开关电源

   这个开关也是精心选 择的,毕竟里面是通大电流高电压的,常规排插使用的是那种很大的电源开关,按键力也很大,小米的这个开关按键部分很小,用力也很轻,相当于小杠杆撬动了大地球。这个开关的选择还是人性化的。

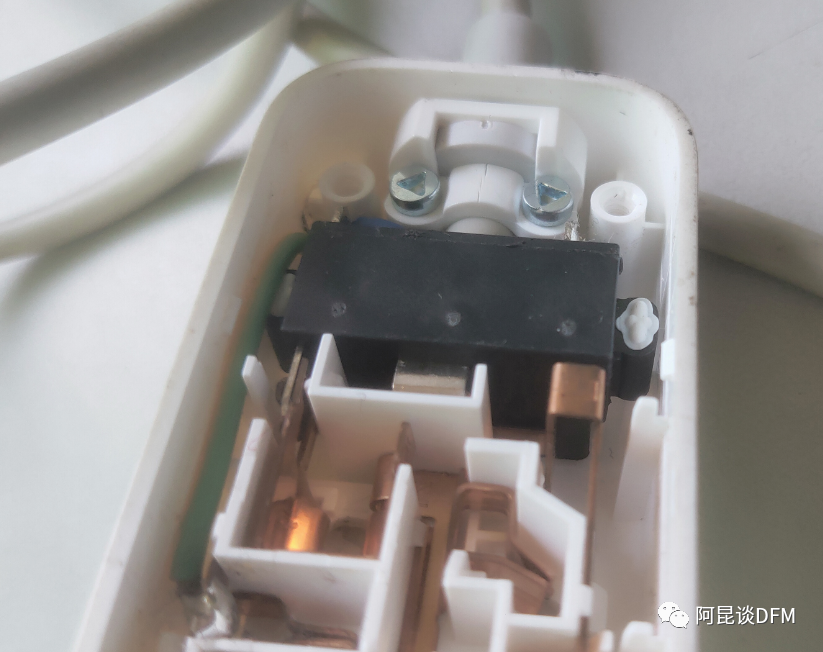

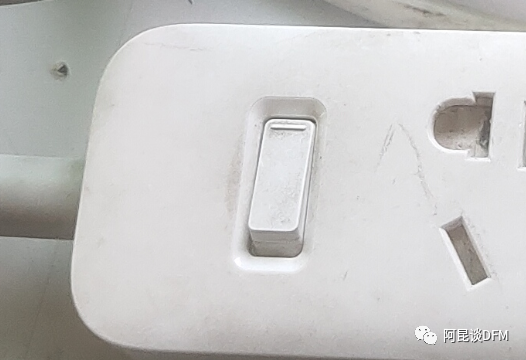

开关很轻小,遗憾的是,开关上没有指示灯。

开关部分是这样固定的,要拆开只能有损操作了

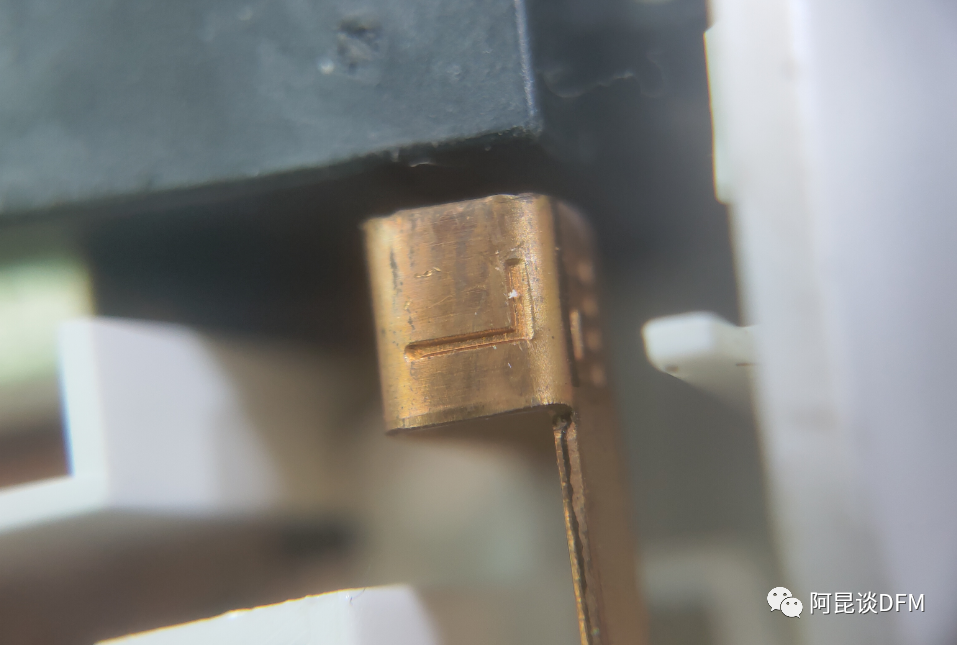

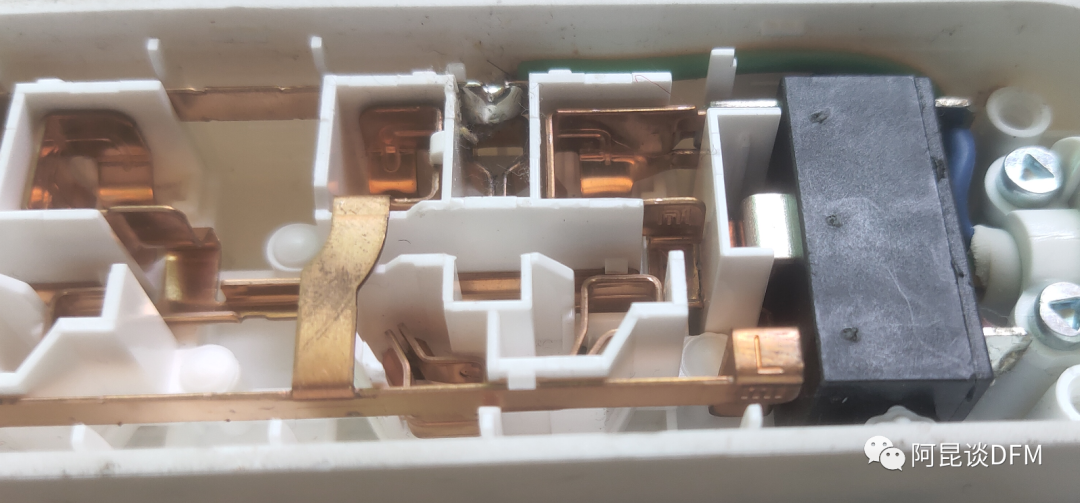

小米排插给我印象最深的就是这个黄铜插梢部分了,和普通排插明显不一样。

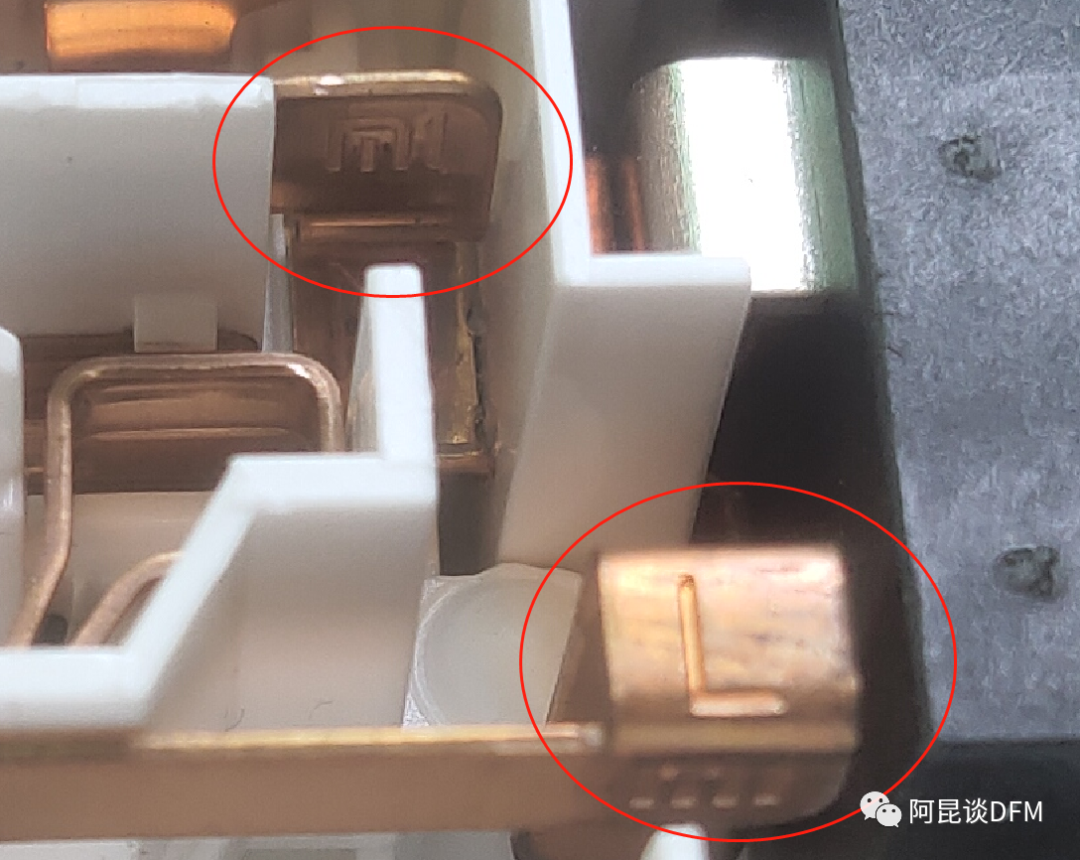

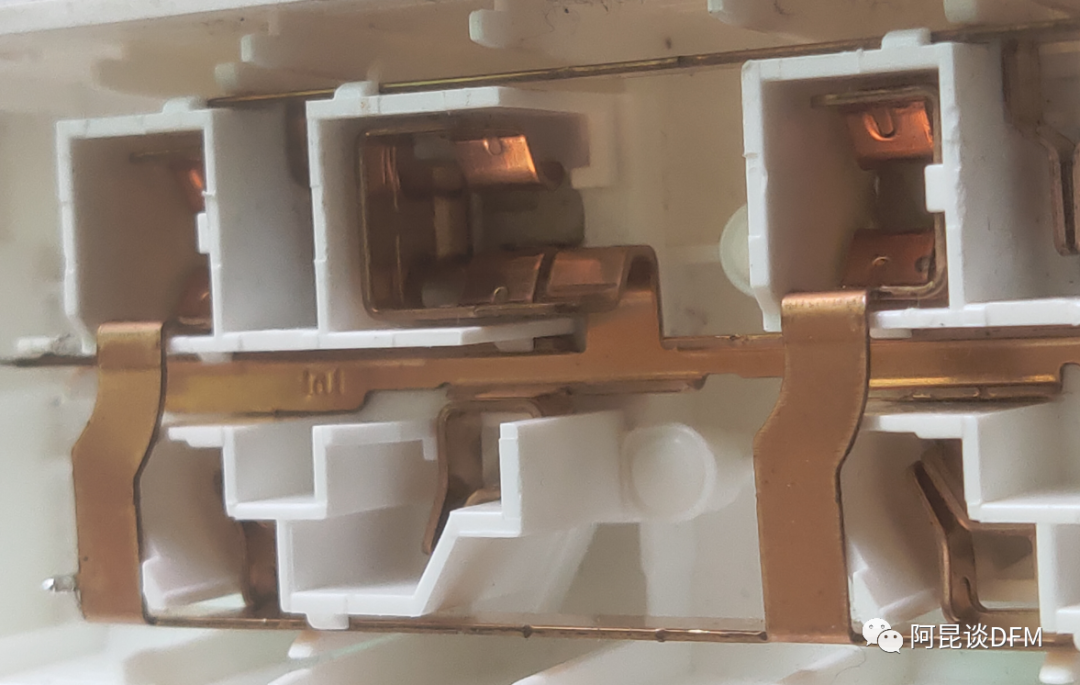

黄铜上面还有小米LOGO和零线“L”的标识

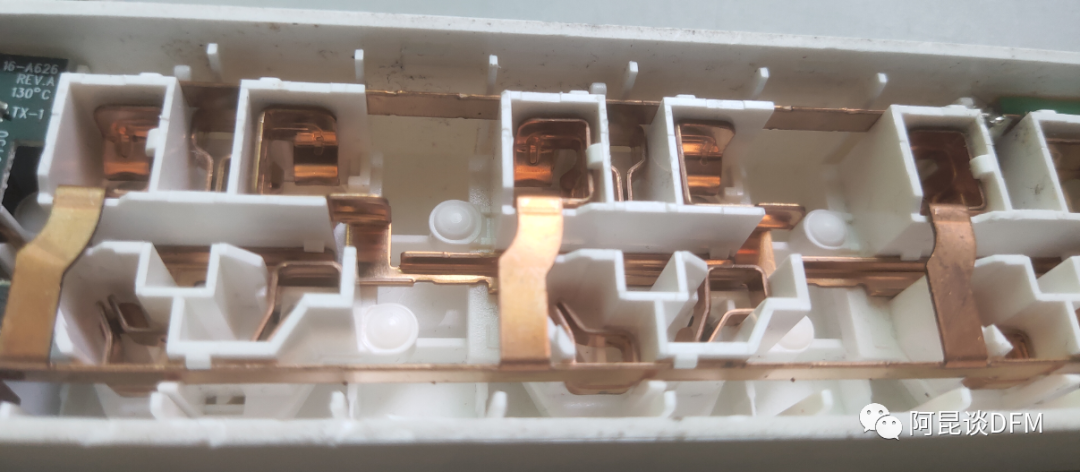

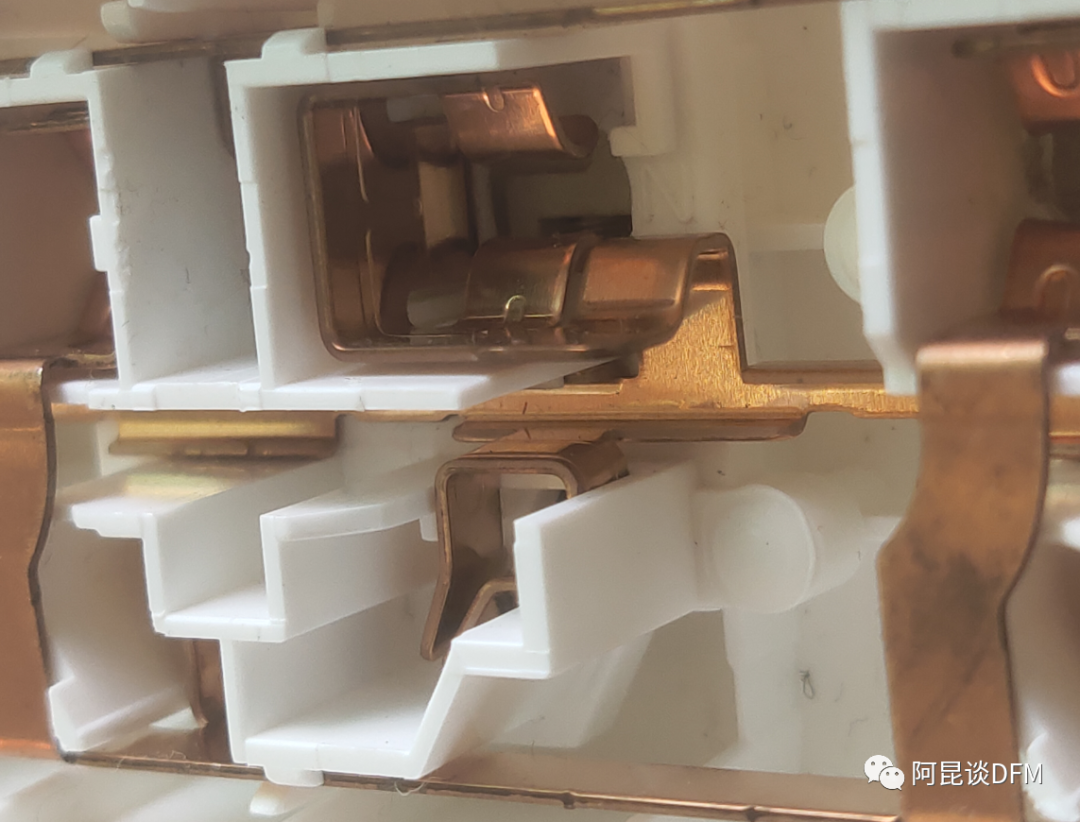

   仔细观察会发现,整一套插排部分是由一块目测0.8MM厚的铜板做的一个钣金,是完整的一块做成,里面各种折弯,给人非常扎实可靠的感觉 ,基本没有焊接结构,这也是阿昆第一次看到内部这种工艺,这种工艺就很考验设计师的钣金和结构功底了。
    这种设计显而易见,结构非常的扎实,缺点是成本可能会相对较高。

我们接下来看下开关电源部分

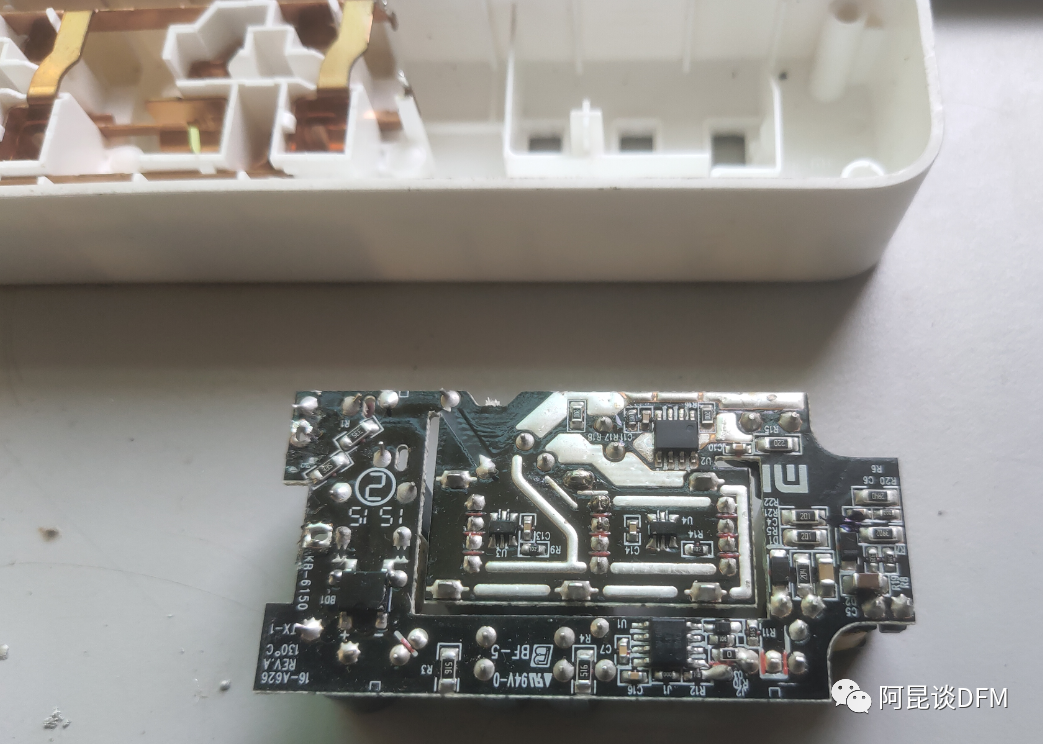

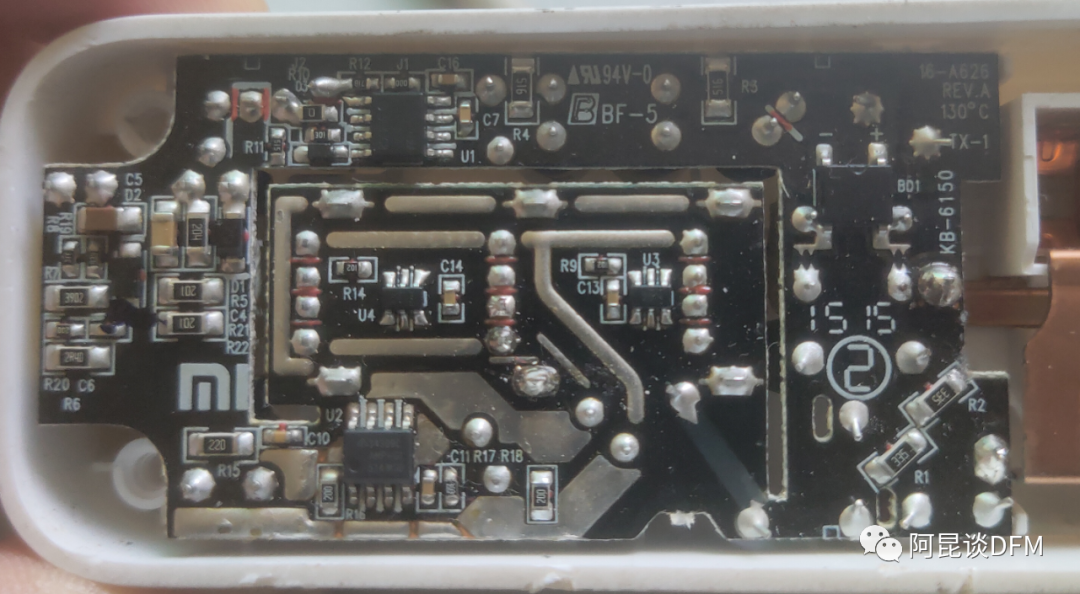

      黑色PCB(个人不太建议做黑色,不方便检查维修,不过估计小米是为了提高档次,怕有人拆解做评测,比如我,哈哈!)

     这一块板上的贴片元件做的是红胶工艺,采用波峰焊接的方式(非SMT)

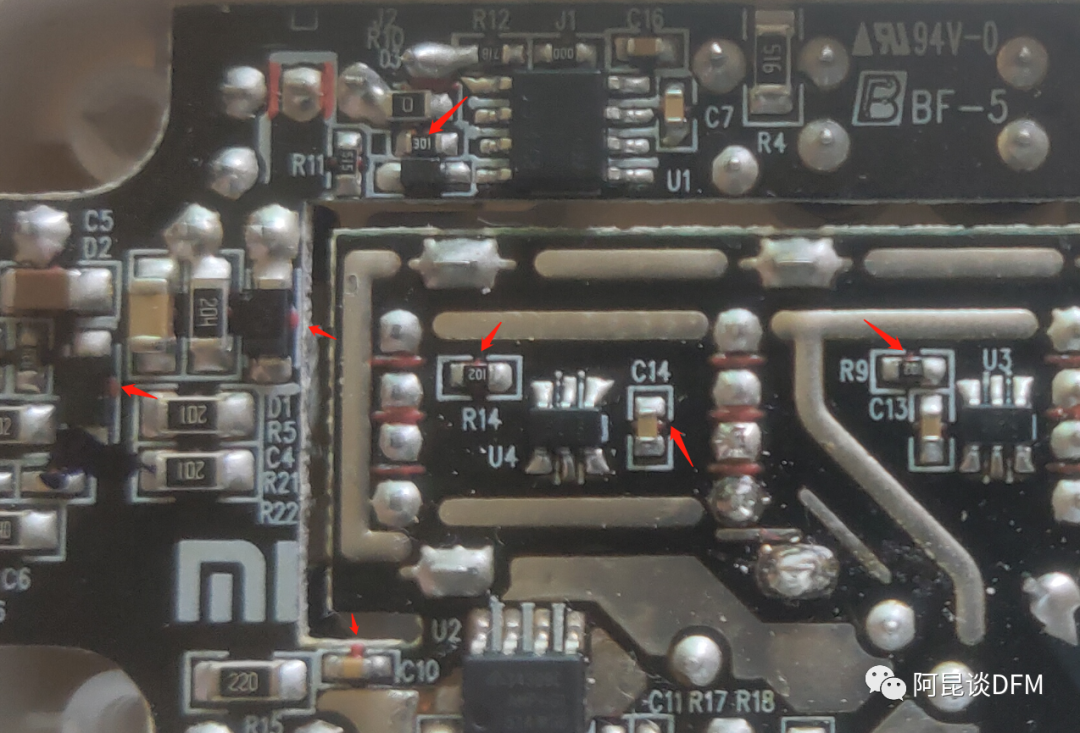

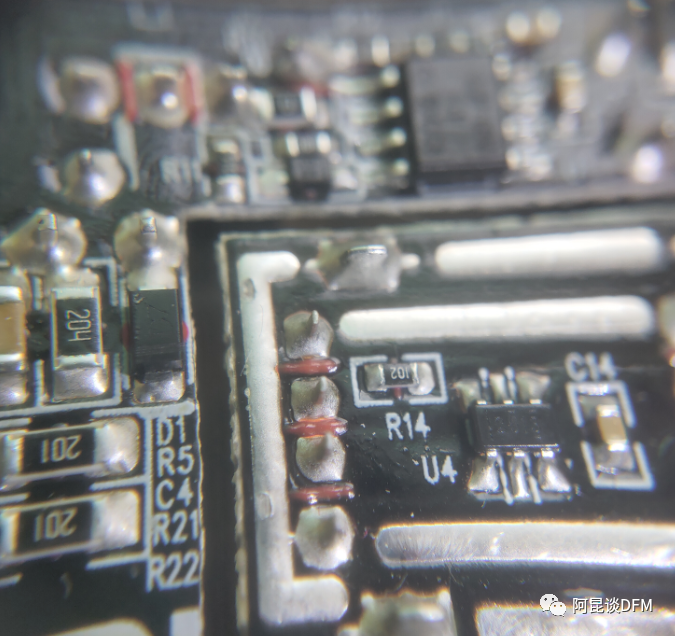

标出的部分元件下面的红胶,其实每个贴片元件下面都有红胶,量多少问题。
   大概说一下什么是红胶工艺:就是将元件用红胶粘在电路板上,然后直接在过波峰焊,把焊盘焊接上了,对,没错,就是元器件是泡在锡炉里焊接。
这个好处是,顺便把插件元件焊了。哦,不对,应该是说焊插件元件时顺便把贴片元件焊了。是不是快很多?
    可能有人问了,那还要SMT做什么,全都这样不就行了?呵呵,有时间大家可以深入了解。

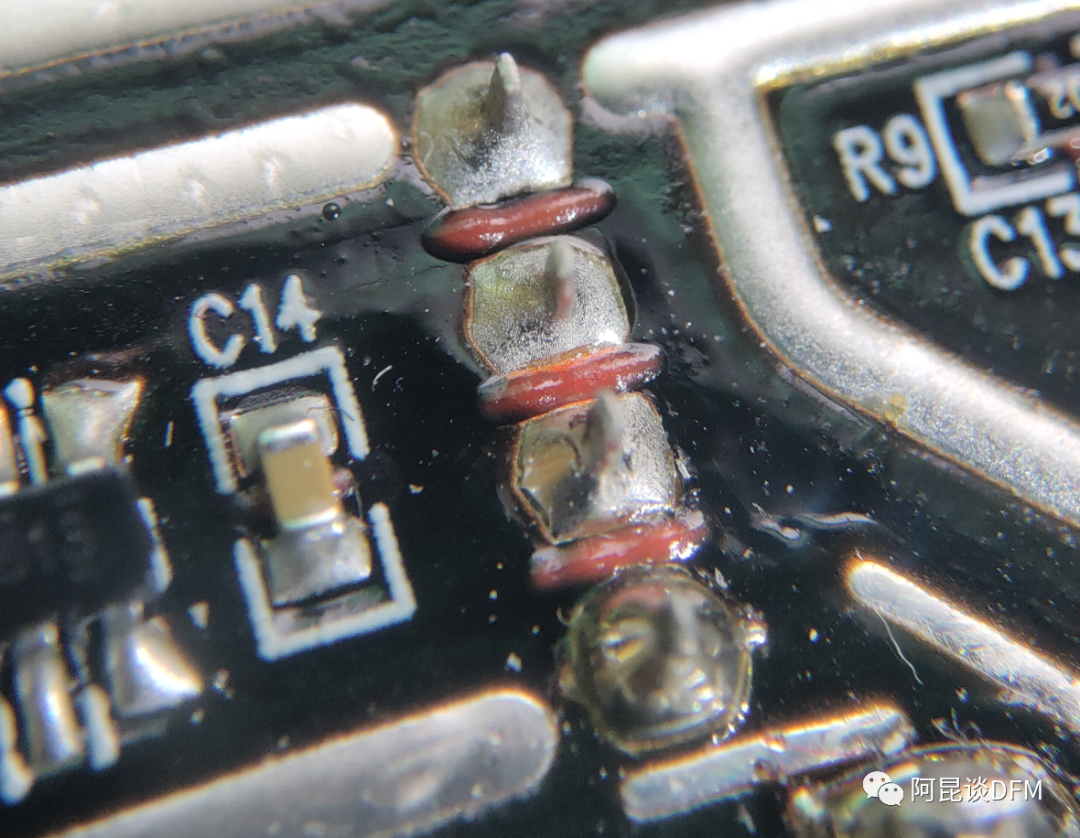

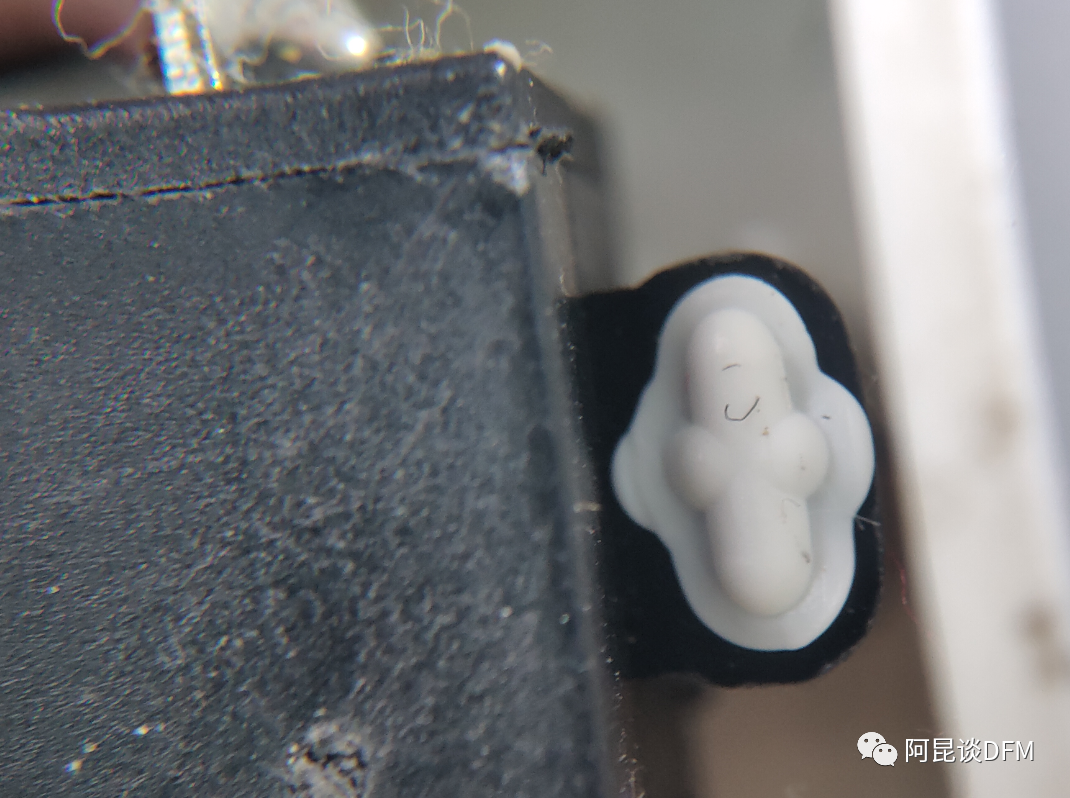

     我们还发现插件脚焊点间也有红胶,这个作用是什么呢?这个分析下来就是设计师用来做防连锡用。阿昆早期文章里也有提到一些用丝印防连锡的内容,但丝印太薄了,效果并不理想,而这个红胶明显有个较大的厚度,在连锡阻碍还还是能发挥明显优势。而这个PCB板因为做的是红胶工艺,所以顺便将红胶作为此用。

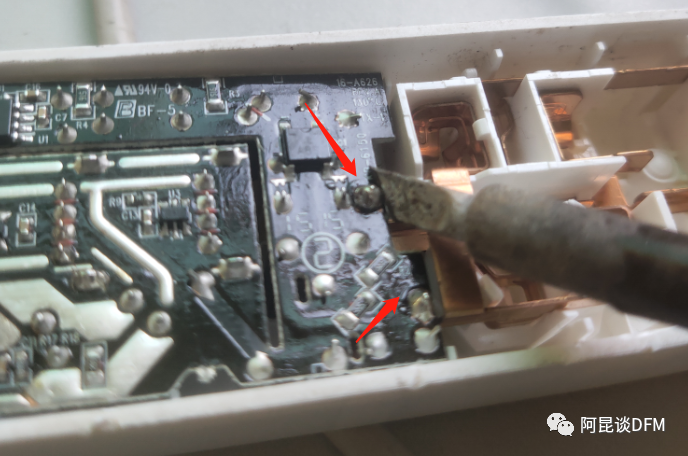

因为这个开关电源板是直接焊在黄铜上,要拆除必需焊接下来。

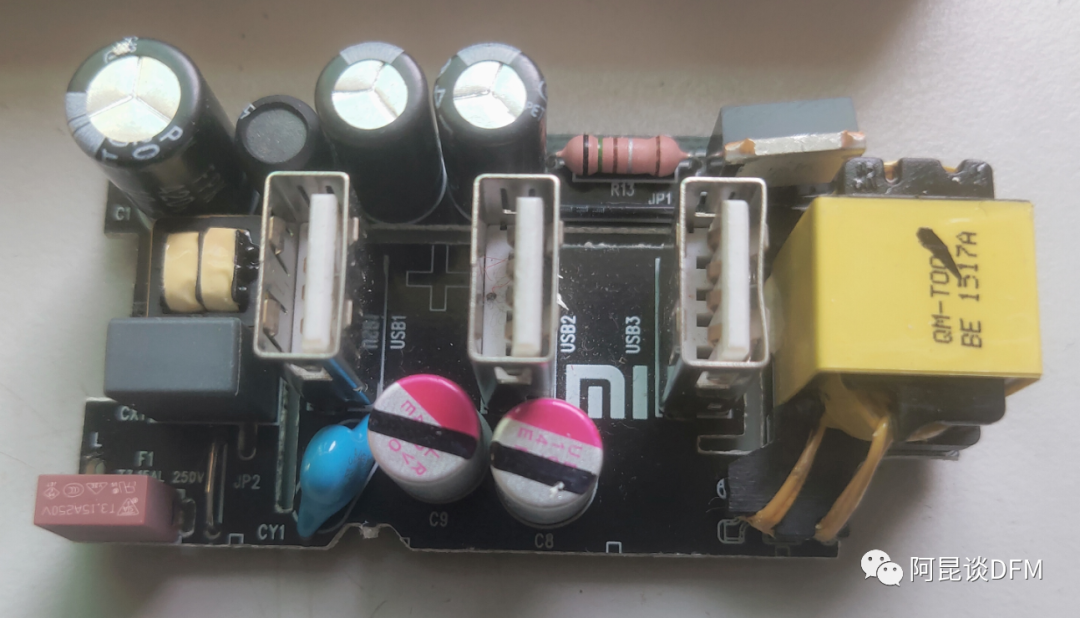

这个220V转直流5V供USB的开关电源板就拆下来了。
话说,这个高频变压器的出线还是很扎实的。

这就是两个焊点。
很想继续把整个黄铜拆下来,无奈,做工太好了,没办法继续拆了,再拆下去这个估计也报废了,前面说到的触电盖的问题也没办法解决了,只能勉强用。

重新装回去,它还是一条“好汉”。螺丝根本都不用打回去,实在太紧了。

      总的来说,小米排插确实做工扎实,外观也GOOD,但这个防触电盖确实极太影响体验了(无法插入顺利打开盖子),希望只是个别问题,而不是设计问题,不知道其它用小米这款排插的有没遇到这个问题,欢迎留言!
