一直想写一个和文曲星的故事的文章！
文曲星！
这三个字，20年前在脑海里是日思夜想，那时还在上初中的我，对电子产品的迷恋，特别是那时电脑还不普及，这种像掌上小电脑一样的电子玩艺，对我们这些对理科有点兴趣的男孩子是极大的诱惑！
一直想写一个和文曲星的故事的文章！，今天终于有这个机会了！当年初中时，邻居家的家长有一个文曲星，当时看到后简直羡慕死，多么想有一台这个啊，那时时不时的找小伙伴把它偷拿出来借我玩一下，到后面帮它写作写以此交换玩文曲星的机会！那时也会经常看一些有关掌上电脑，电子词典的这些广告，心想着什么时候能拥有！
初三中考后，考上了高中，让舅舅在北京给我买了一台文曲星送给我，型号都还记得好清楚：EDU-100。可以想象当时终于有了自己文曲星的快乐！可是好景不长，暑假去深圳在公交车上硬是被我感觉有点可疑的小偷给偷了！
到了高三，终于有机会偷偷用大人给的压岁钱买了一台PC505，一直用着上了大学直到坏了，我和文曲星的故事也就告一段落了。

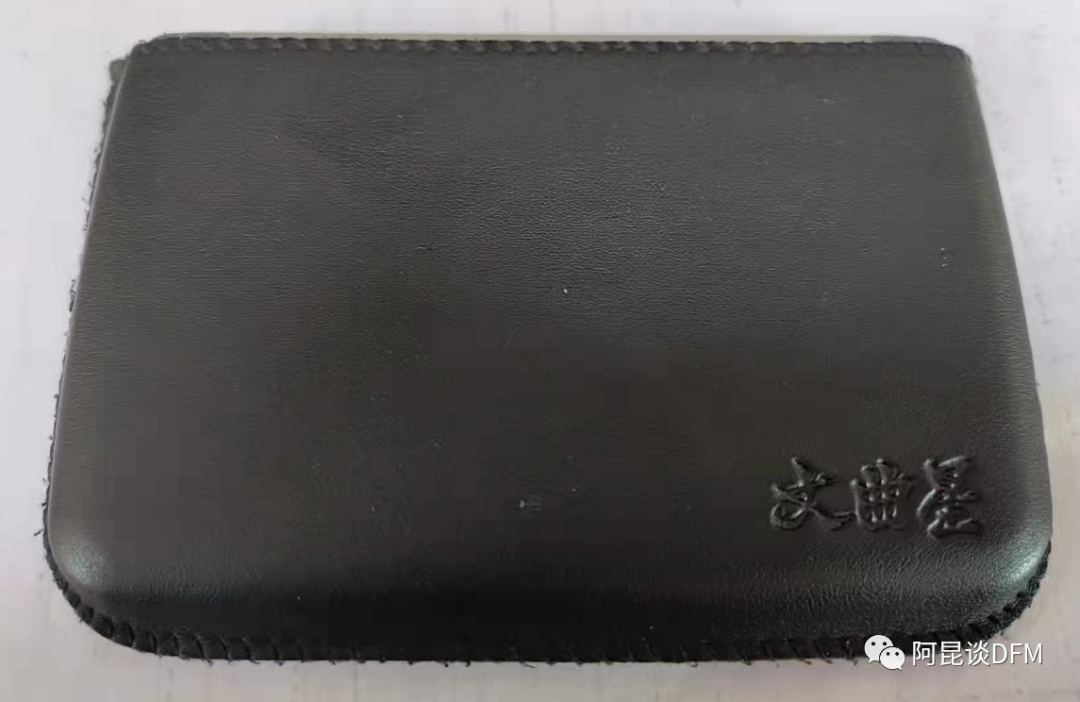

但是，在我心中挥不去的情怀始终是初中时偷玩小伙伴家的那台PC200，可能那时感觉是最好的，我想看能否找回一点感觉 ，于是淘了一台回来感受！，

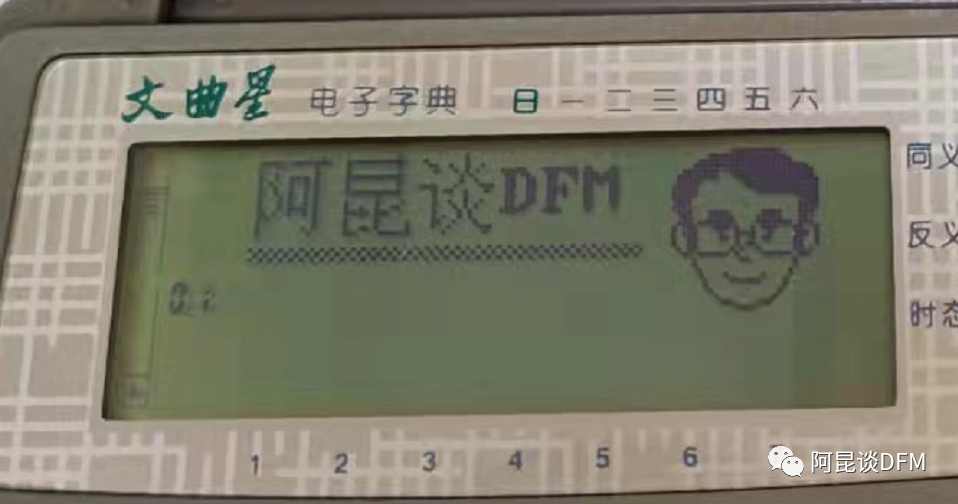

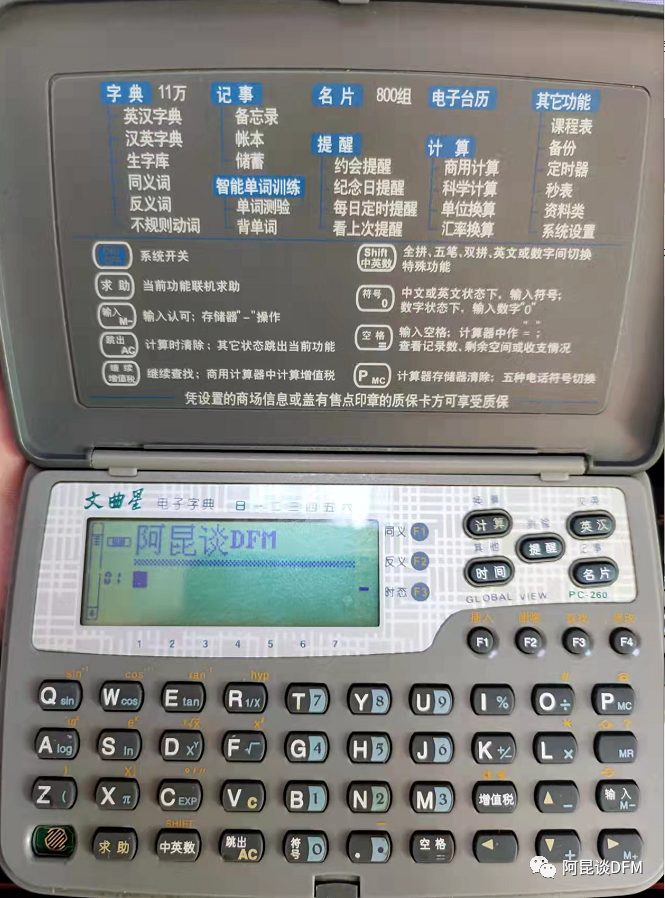

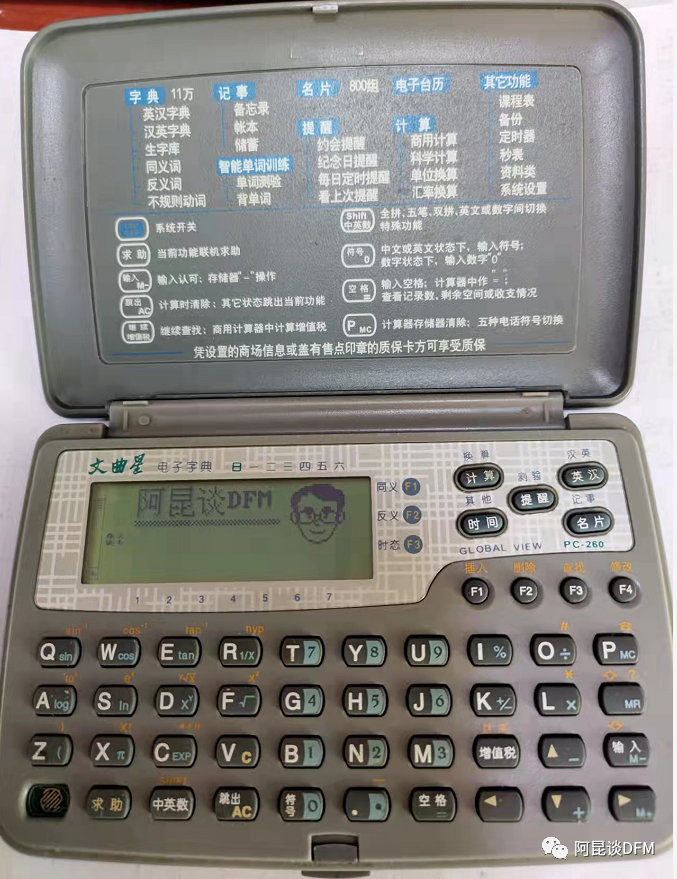

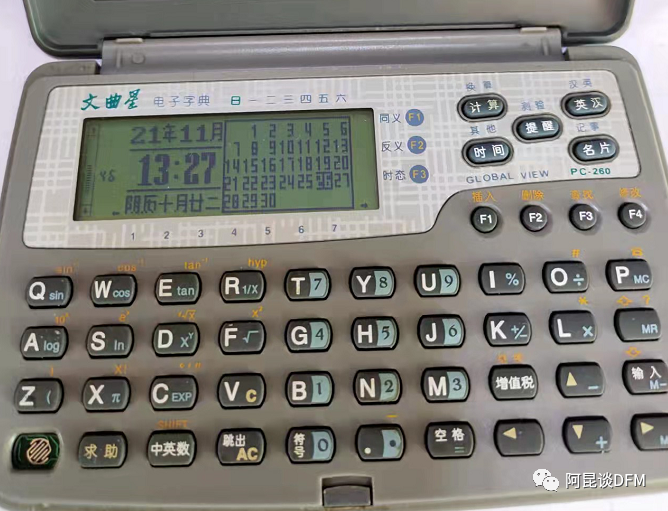

但，确实，过去了就是过去了，曾经的感受还是很难找回来的。但是，依然不影响我对它的静静的端详及回忆。
今天 不只是回忆，我还要拆解它，看一看它的内部到底是怎么构成，为什么当年能这么吸引我！

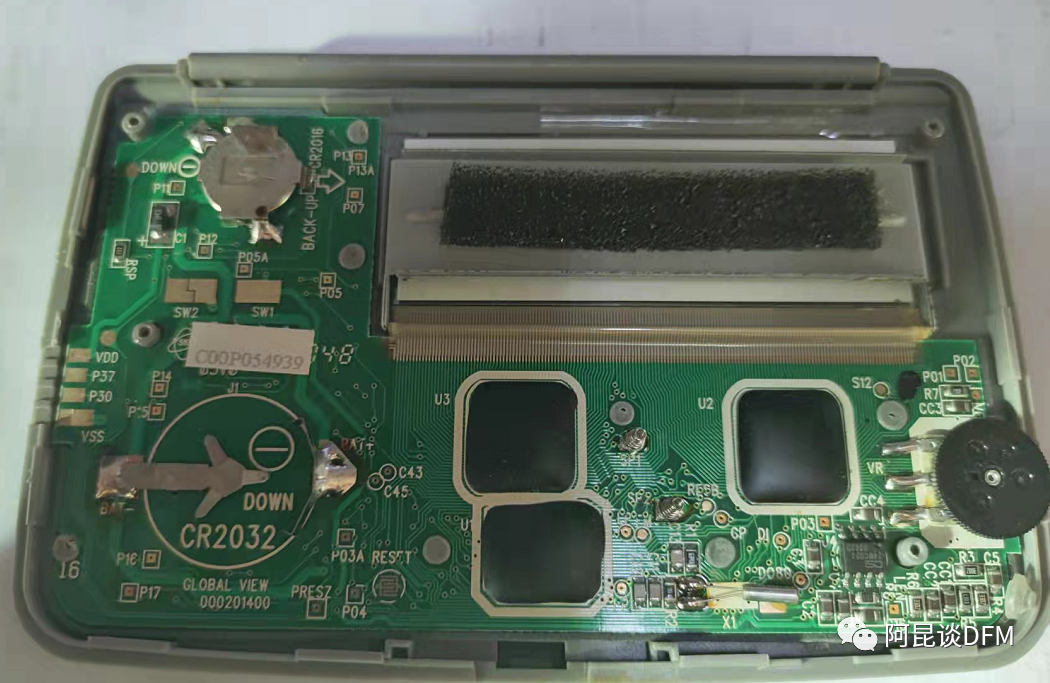

简单的拆开后盖，内部马上印入眼帘，视乎这个高科技的东西也太简单了。
想想20年前这个产品，生产工艺应该不算难，估计成本也不会算太高，利润可想而知了。
上面就一个显示屏，三个黑胶绑定芯片，还有电池位置、最右边电位器是调节显示器亮度的。

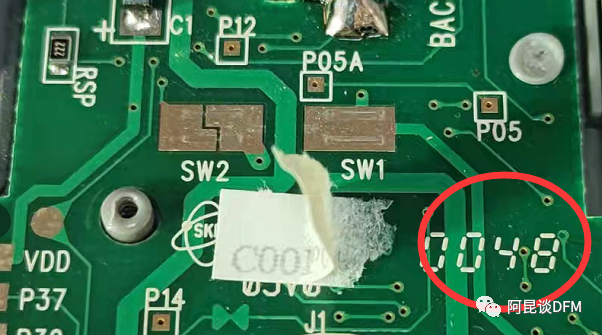

从信息上可以看出，这个PCB板是2000年48周生产的，也就是11月底。
PCB的表面工艺为沉金，因为PCB另一面全是按键，会反复按，从可靠性来说，电金可能性较高，当然也不排除用沉金工艺。

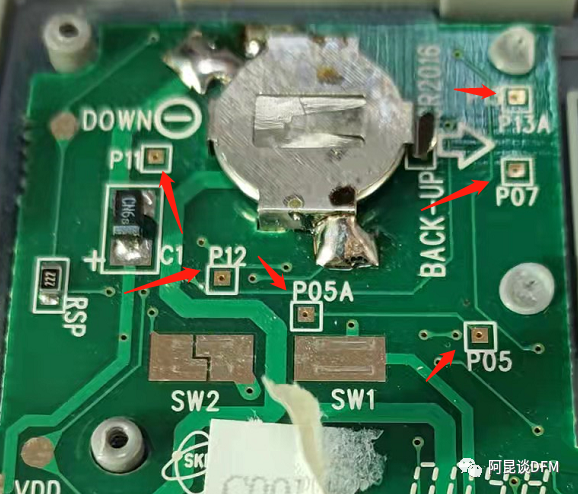

全是测试点，说明当年有可能也是使用了测试工装。

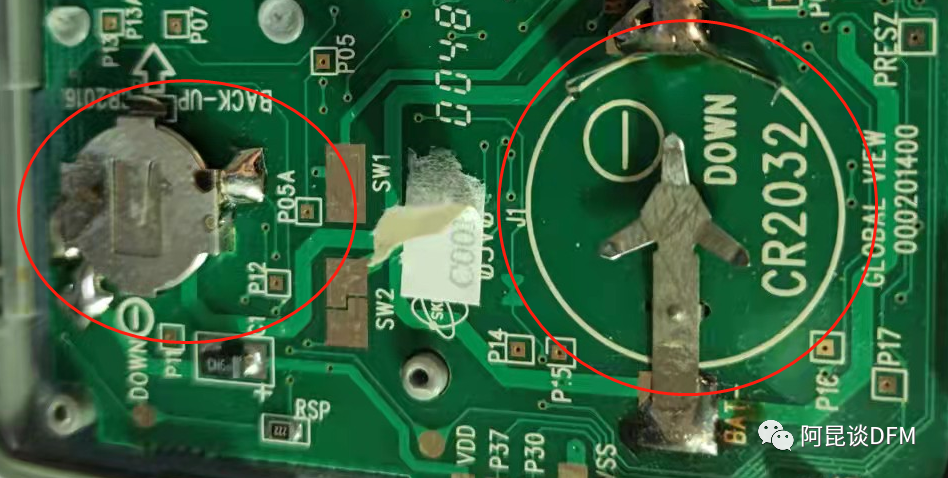

两个电池特别显眼，我也没想到里面还有一个电池，右边的大电池就是平时工作用的电源电池。左边的小一点的电池则是一个备份电池，类似电脑主板上的电池作用，就是保存内存设置信息、时间信息等！

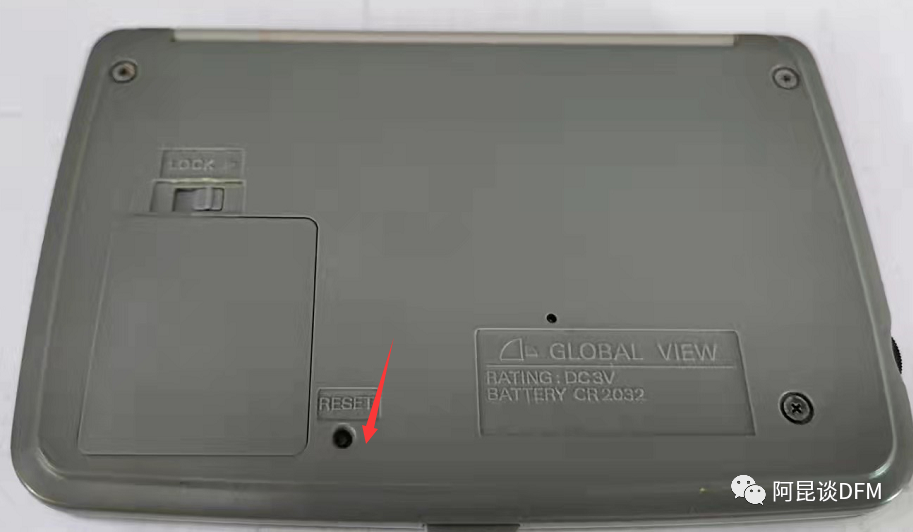

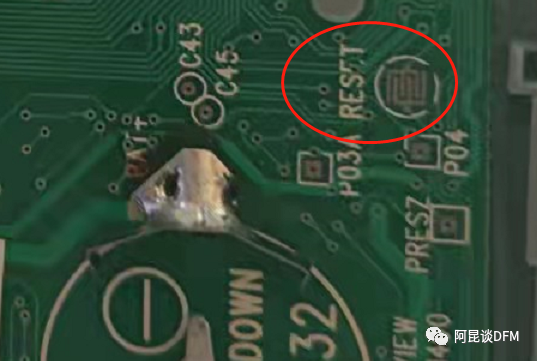

这是复位按键
在机器后背，出现死机，开不了机可以试着按这个按键。

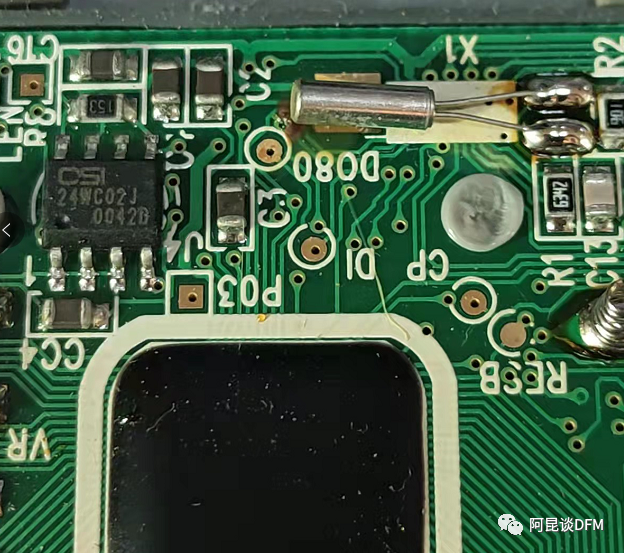

左边的8脚芯片是24C02一个IIC的EERPOM，应该是用来存储一些配置信息用。右边的2脚晶振是32.768K，这个是产生标准的时间信号用，从焊接上看，这是人工手焊上去的，可能生产中发生了异常，临时有改动。
这两个元件应该都是通过那个小的备份电池供电。

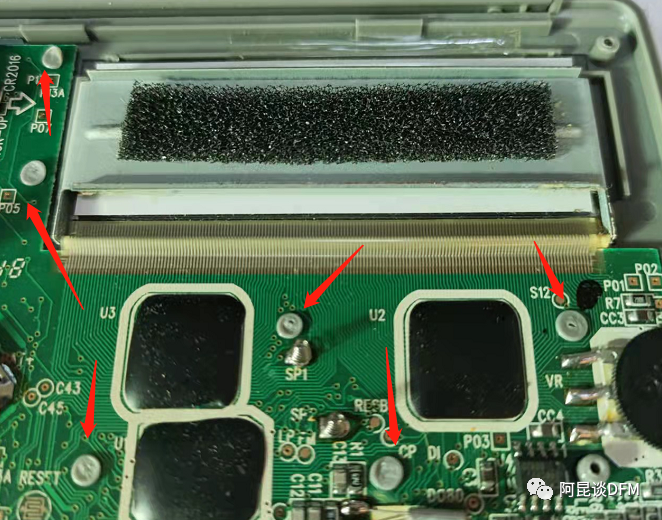

还发现PCB上没有使用螺丝固定，而是巧妙的使用塑胶壳本身，使用柱子将其热熔后固定。

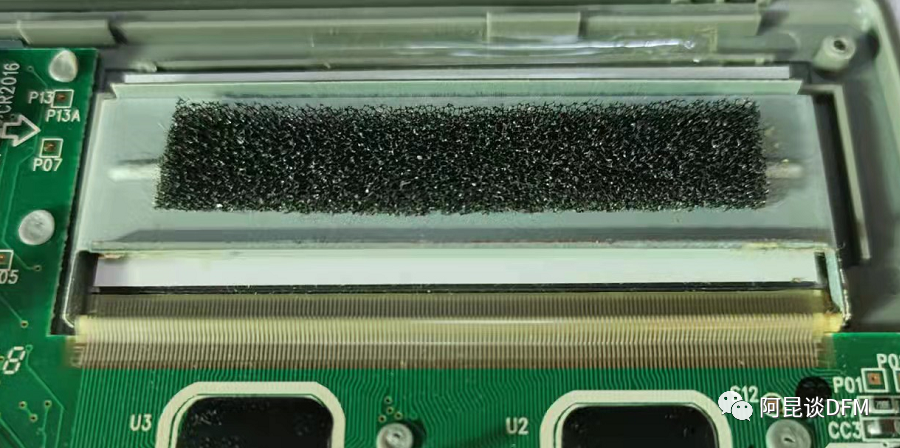

液晶屏的引脚数可是相当多，这个地方就特别容易出现屏幕亮线按线显示问题。

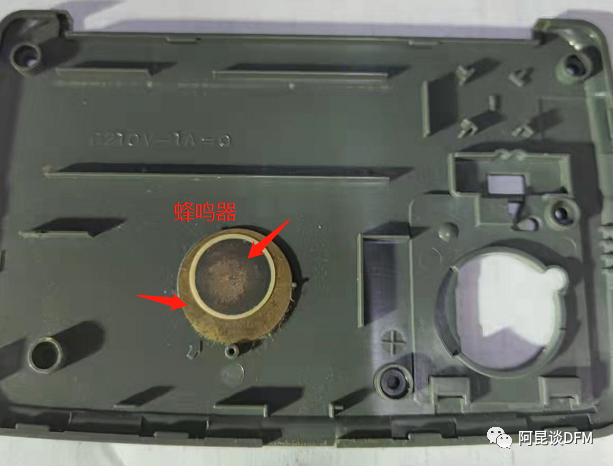

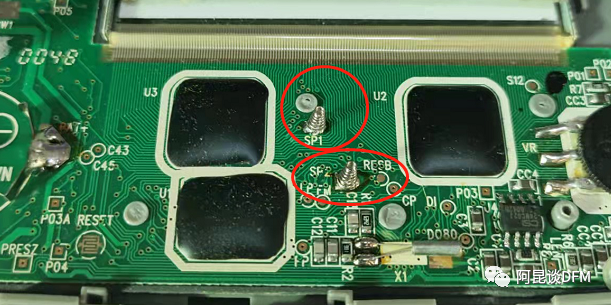

这两个弹簧也是巧妙的设计，他是用来连接盖子上的喇叭的，解决的是安装问题。
很多数码设备上都有使用此方式的安装。

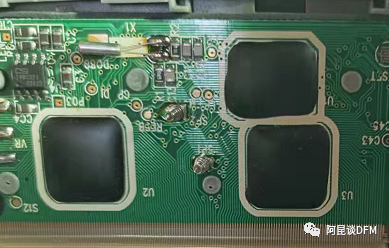

最后说下里面的核心，就是这三个黑色东西了，这是精华所在，金远见的核心应该都是在这了，芯片属于定制的，外面是买不到，做成晶圆后将芯片绑定在PCB上，然后在用黑胶封住，和普通买的芯片一样，这是这种更适合于量特别大的消费类产品上，你会发现特别是玩具上用的多＼包括小时后玩的那些游戏机。
一个相信是存储各种字典单词资料的专用芯片，公司事先将各种字典内容做到芯片里，然后在封装到PCB上。
一个就是CPU用于各种控制，如面板上的几十个按键等。
Ｕ２那个明显大量走线连接上了液晶屏线，所以这一块主要是用于与显示的数据线＼驱动相关的功能甚至还有缓存。
好了，回忆拆解完了，青春也应该散场了。。。。。
