阿昆拆解一台据说是台老掉牙技术的投影仪,看看里面啥样

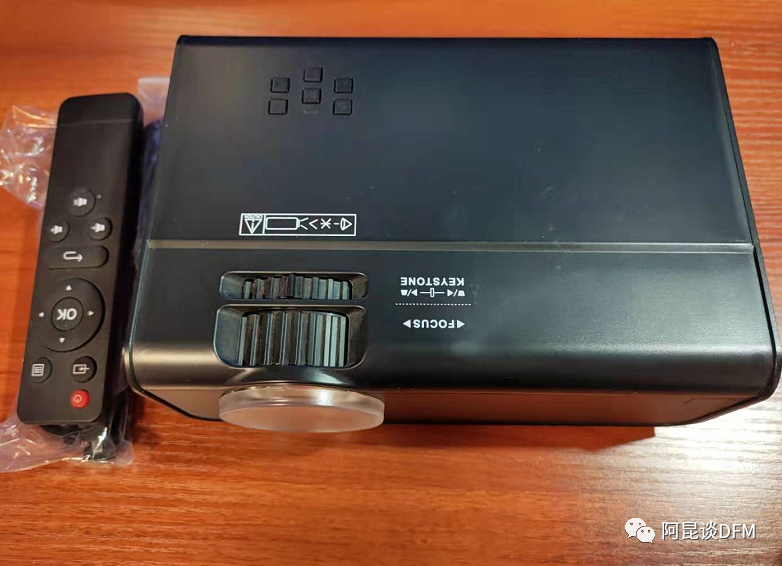

    这台在闲鱼上花了300多块买的全新投影仪,使用时间不超过一小时,说是使用,应该说是体验更准确。

   使用效果感人,只能满足基本的能看,什么高清,4K,视觉效果就不要去想了。

周末闲的无聊拆开来看一下看到底是啥样。

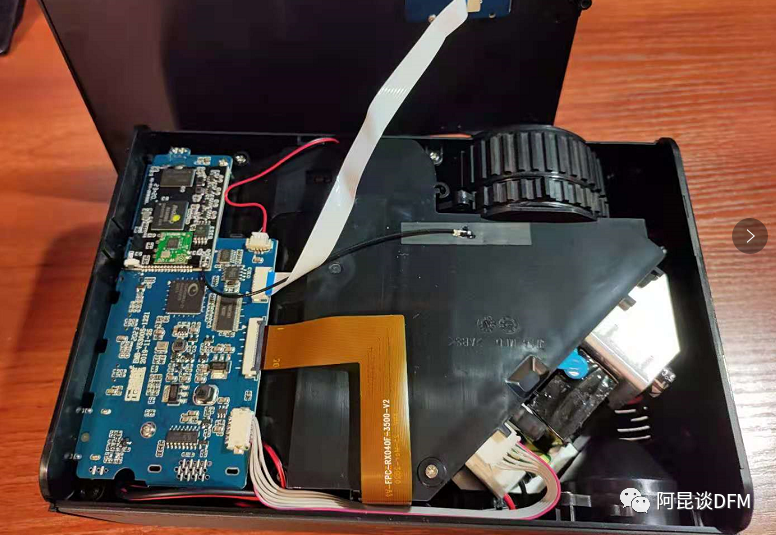

拆开盖子,可以看到电路主板,还有右下脚的开关电源板

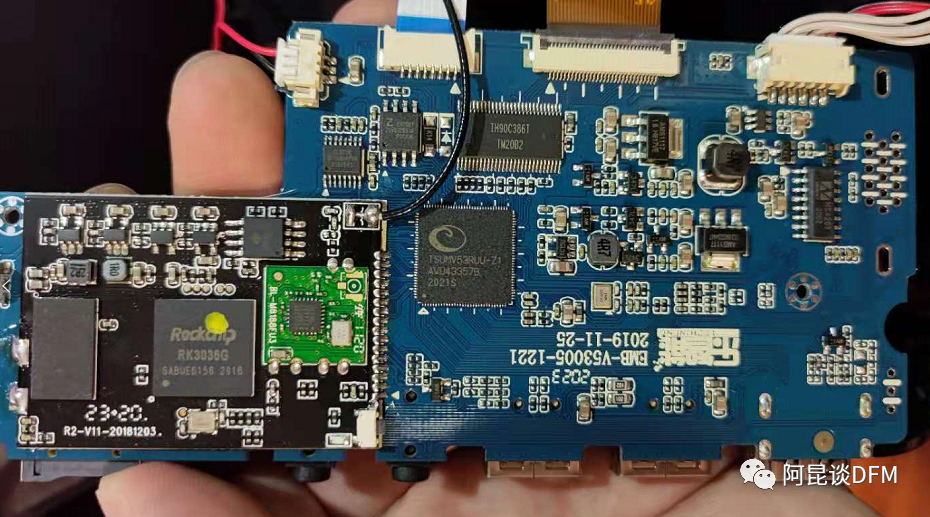

电路板上还有一个安卓核心板。

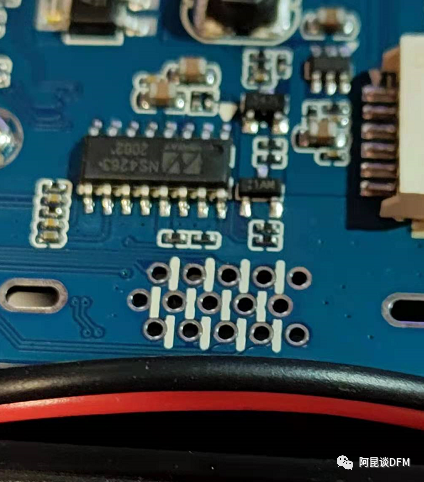

用来防止连锡的油墨设计(实际效果并不好)

背部连接器全是使用的贴片封装

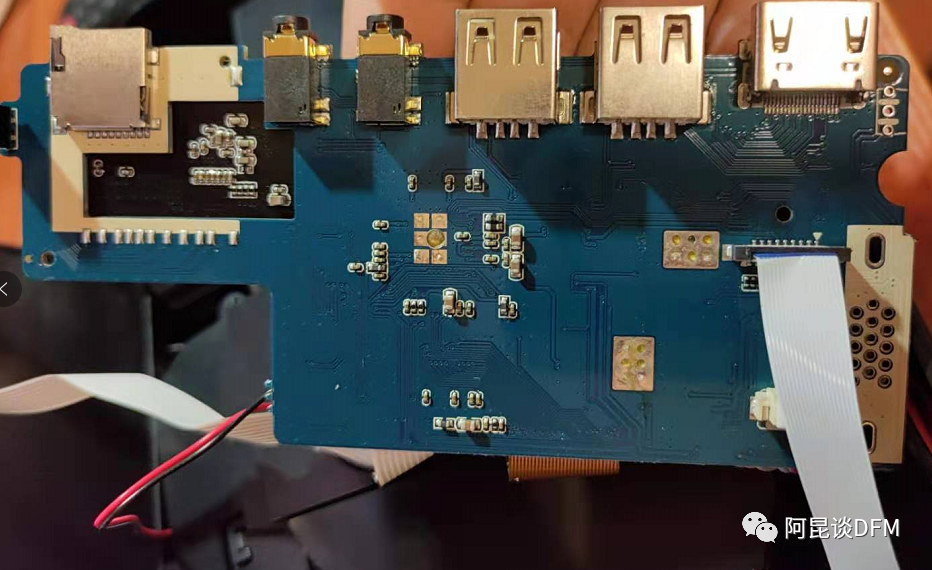

背面连接器

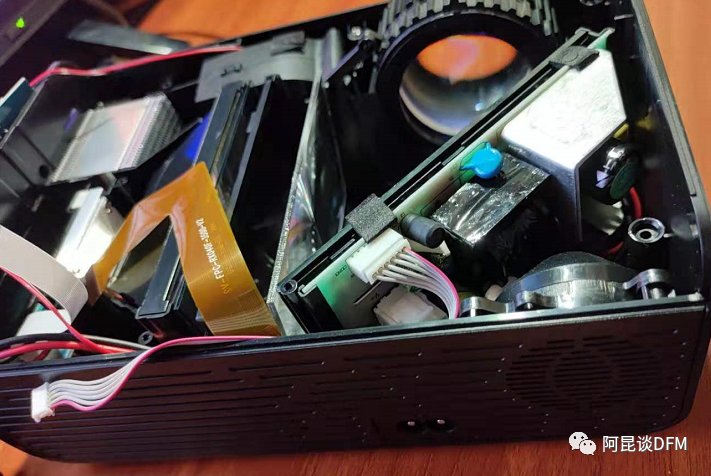

继续拆开上盖

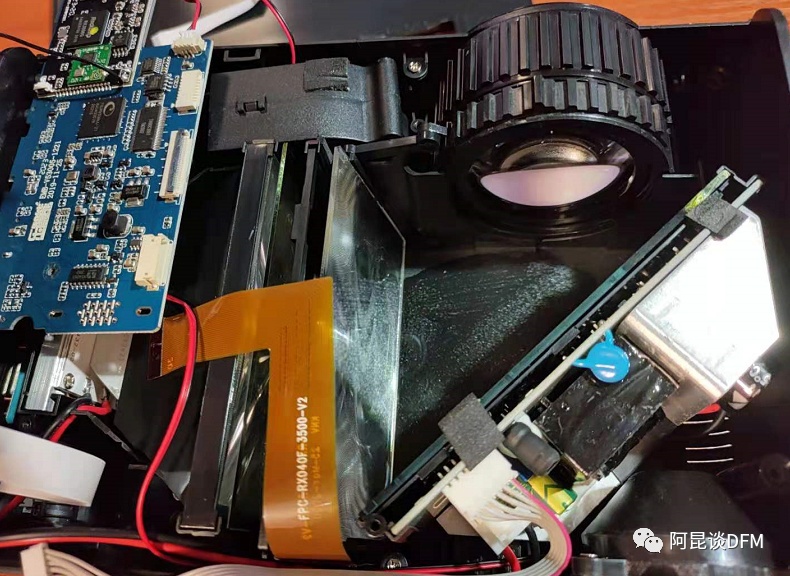

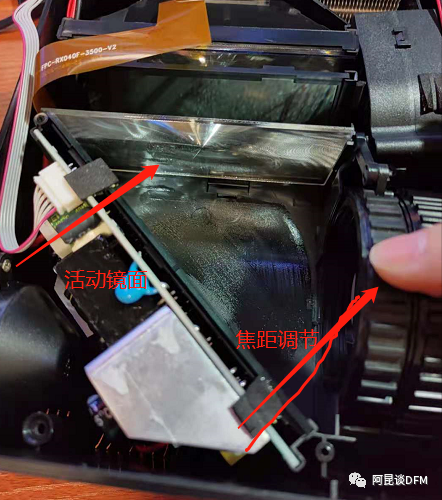

看到反光镜了,听说这结构就是已经淘汰的反光技术,LCD透射方式。

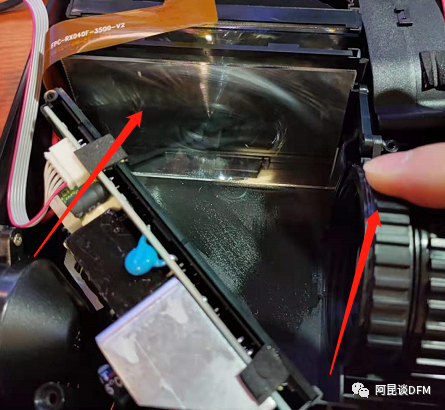

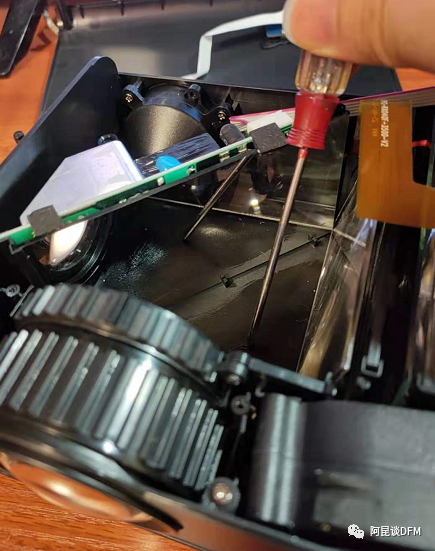

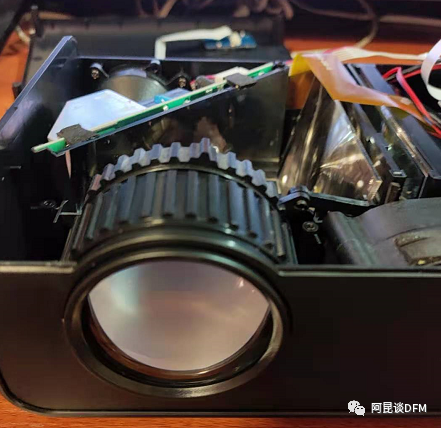

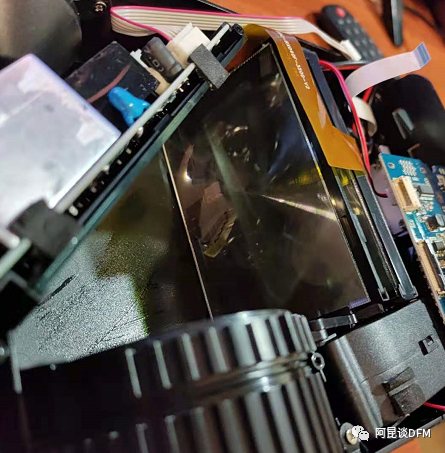

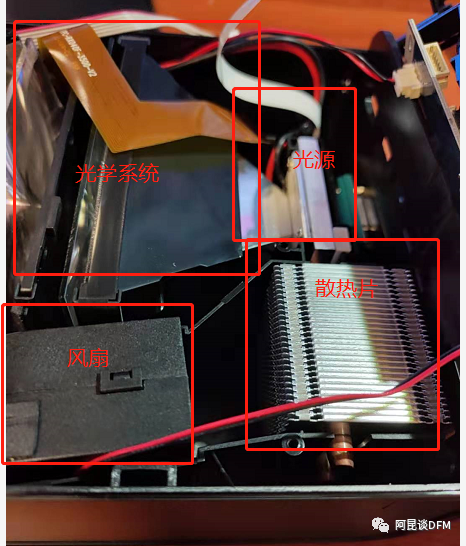

看的出来吗,光学结构

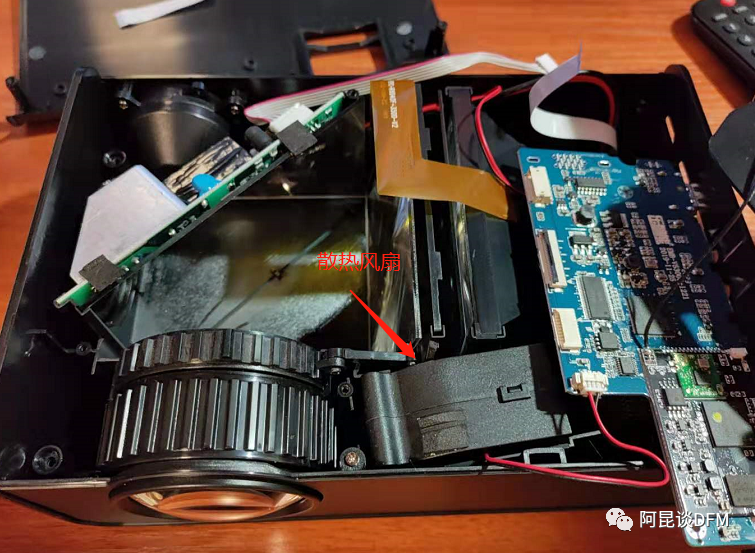

内部散热风扇,通起电来,呼 呼 响。

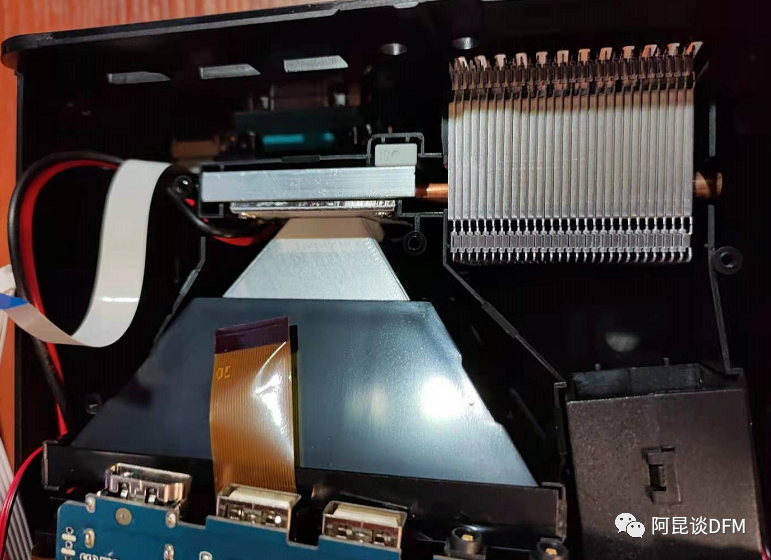

我们都知道投影仪灯亮起来,发热巨大,从里面结构可以看,光学结构有点像是大功率的发光二极管与光学系统连接,边上有个非常大的散热片,而风扇就对着散热片。

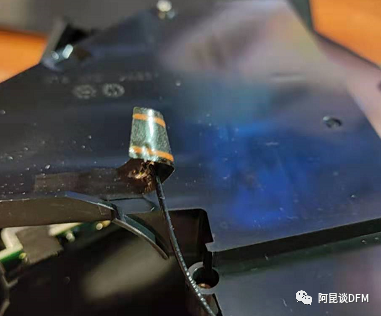

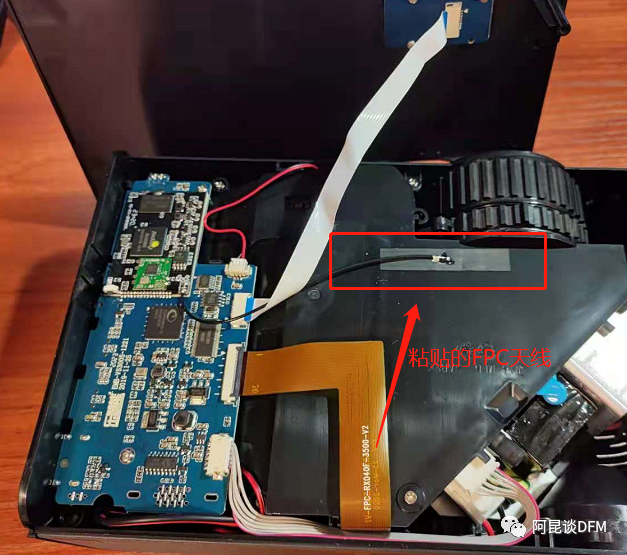

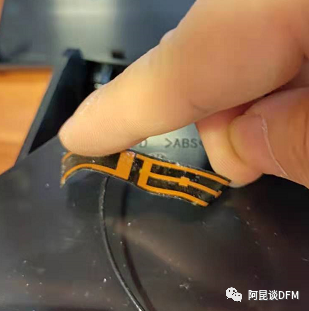

盖板上贴的FPC天线

差不多就拆到这了,供大家参考。
