至少这是我的梦想和情怀!
相关文章:阿昆拆解曾经的青春电子记忆-文曲星!
初中年代第一次看到邻居家爸爸用的文曲星,那种喜欢的感受,永远记得!这种感觉无法描绘。我只知道很享受那种想拥有的感觉,时不时通过帮玩伴写作业来换取这个东西来玩。
而现在物欲横流的时代,我反而发现自已经丧失了那种想拥有某种东西快乐。没有会难受,有了也没特别感觉。

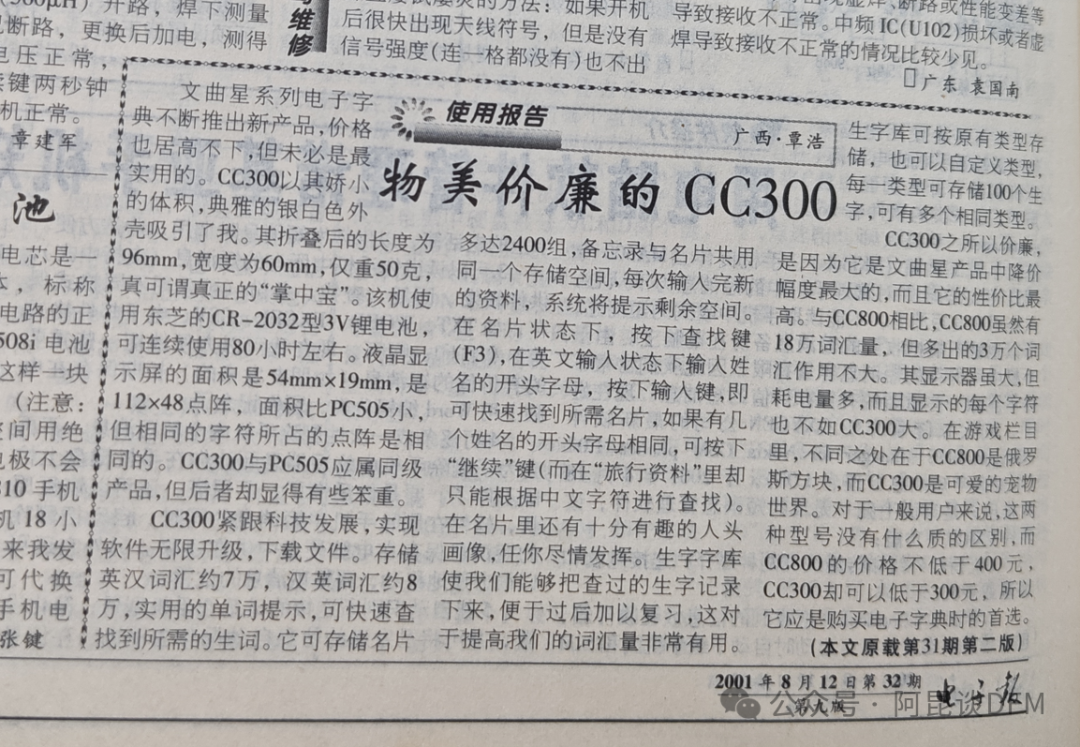

有一天翻着我收藏了20年的《电子报》,以前上中学时最喜欢看这些,虽然看不懂,但我好喜欢看里面的一些电子产品介绍,尤其是我发现这个里面居然也有文曲星的介绍:
当年就是这个小篇幅的广告,我都能反复看好多遍,然后幻想什么时候 可以拥有它!现在想起来,可能是当年在那个电脑基本没有普及的年代,这一种电子产品对我们喜欢电子的男生来说很吸引人的。他可能满足了我们想拥有电脑,甚至比电脑更方便的一切幻想!
作为情怀,我必需买来感受。

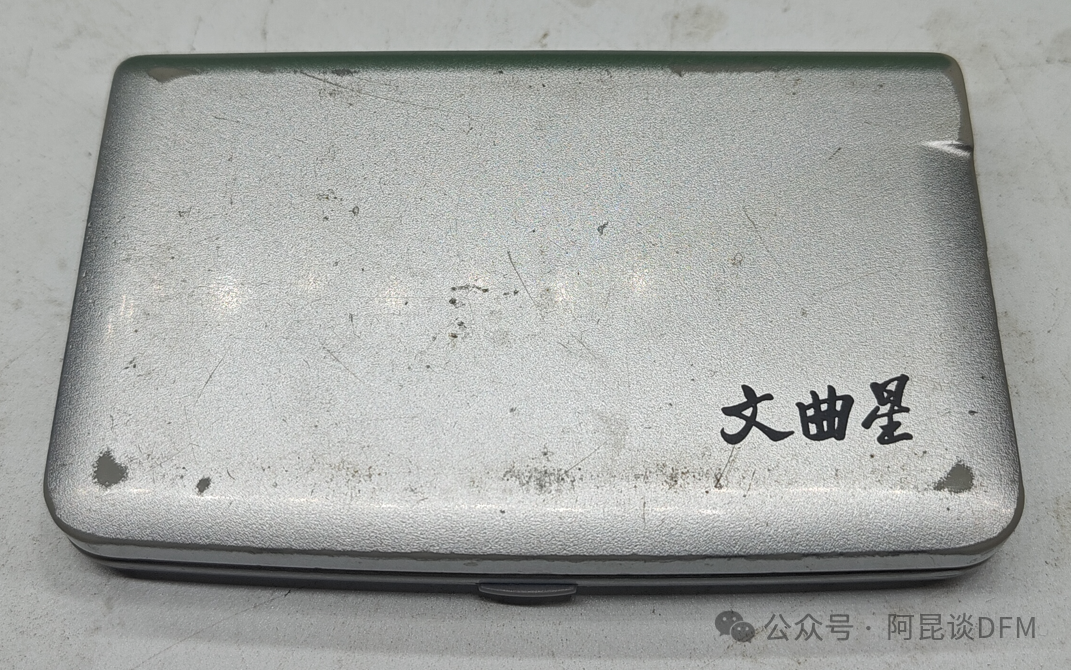

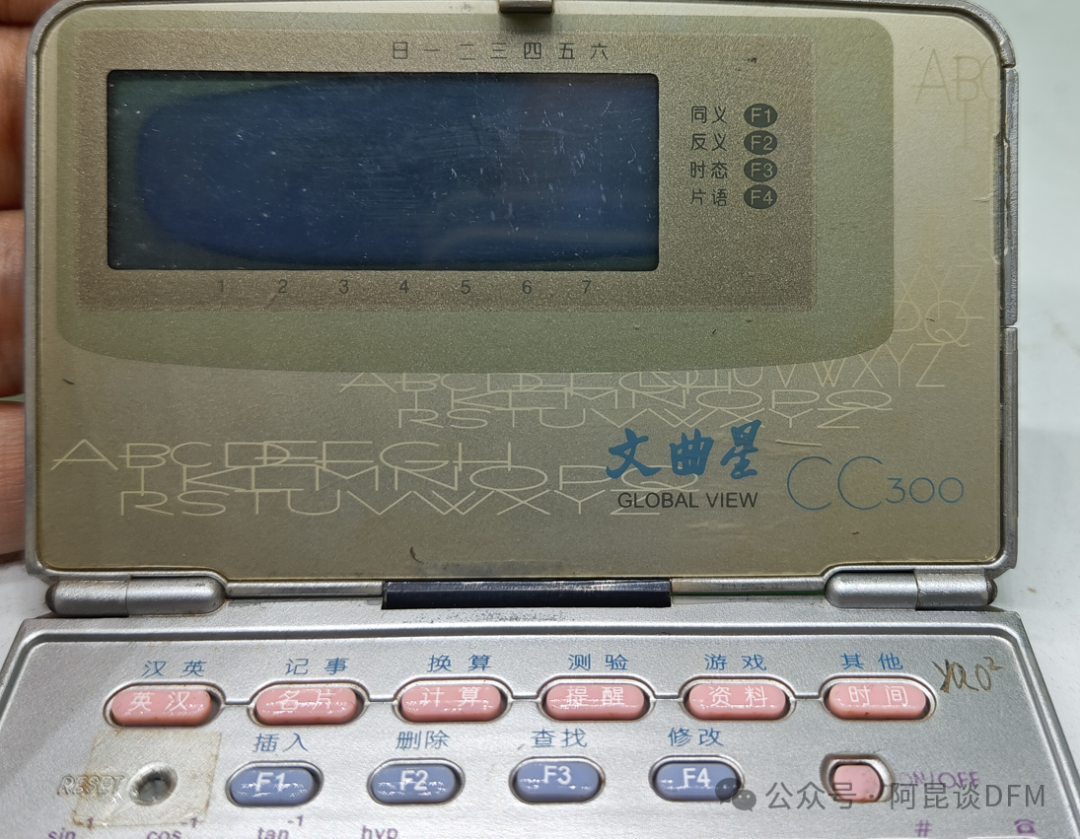

用现在的视觉看,文曲星的颜料感觉确实挺厉害,可有我们现在的手机工艺要求太高了,摸久了要求就降不下来了。

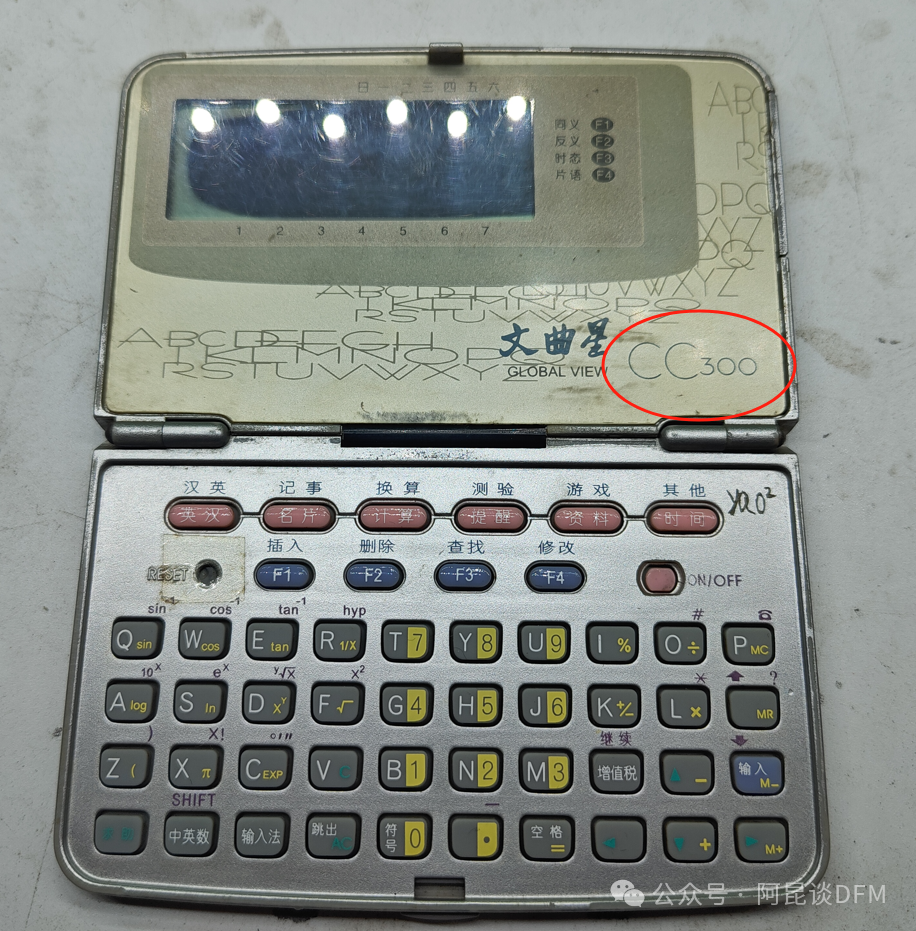

这个屏幕现在看起来真是小,但如果用20年前的眼光看,其实很大了,如果当年能把整个屏幕做大,估计会感觉更厉害。

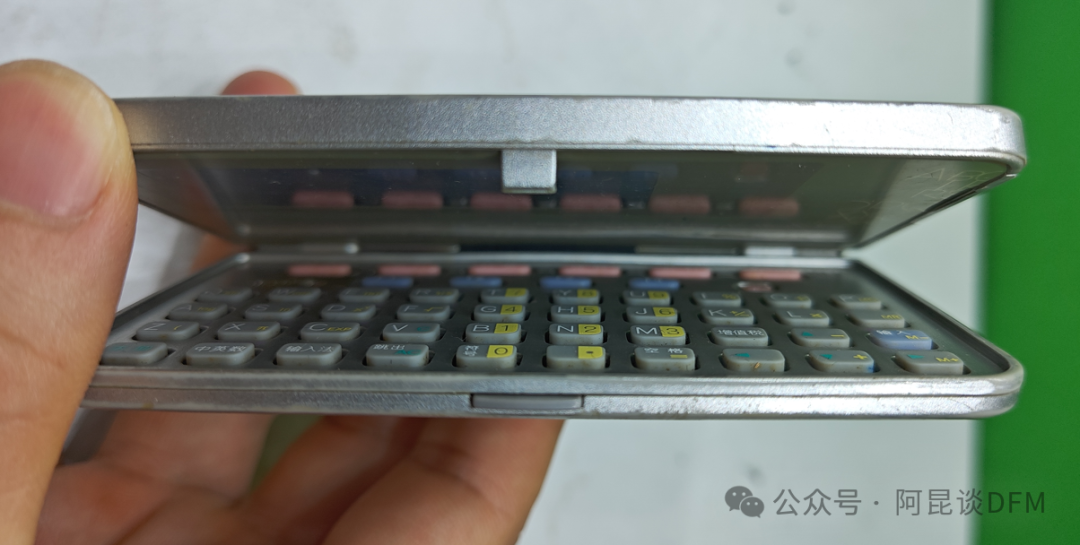

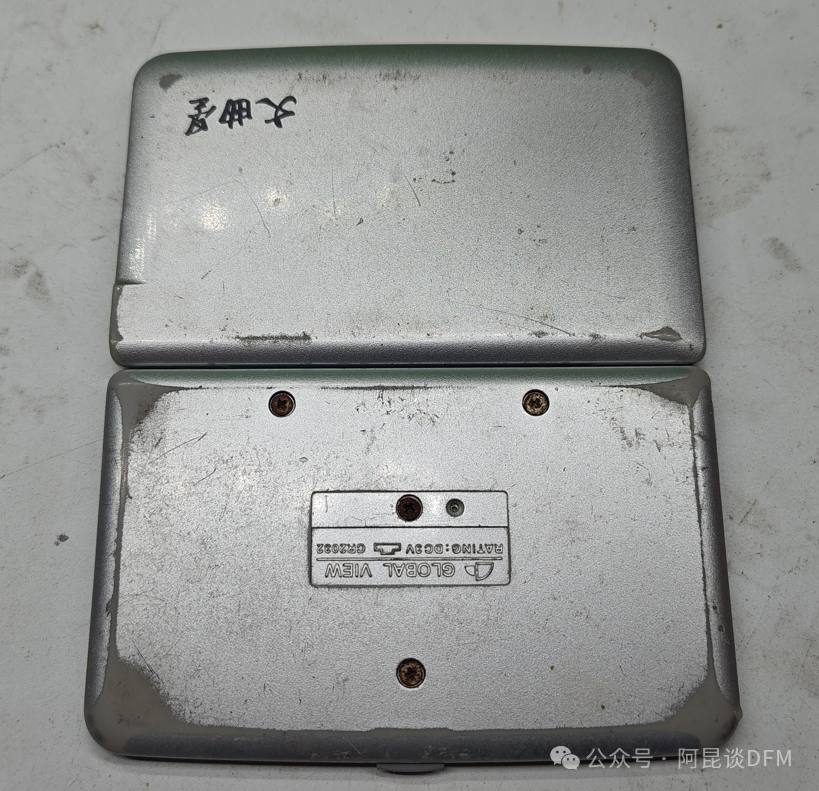

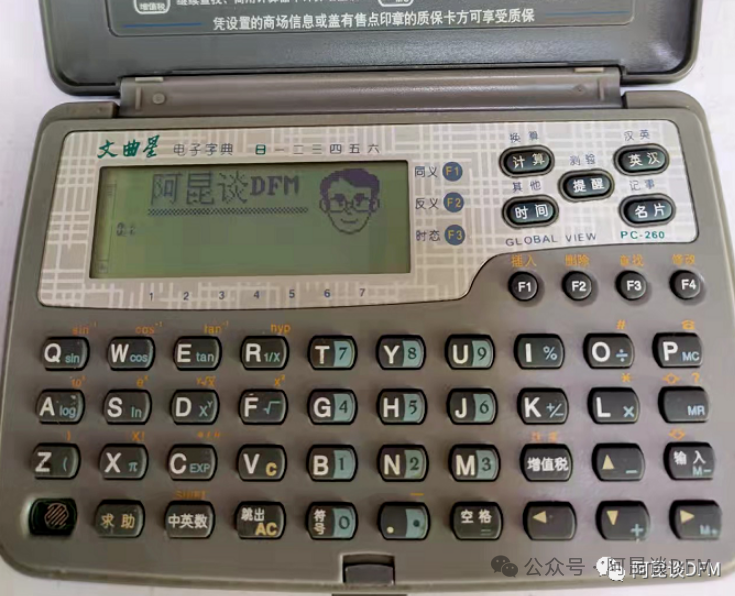

这个和之前拆解的PC200文曲星不一样,虽然都是翻盖设计,但这个是把键盘和主板单独分开来了,现在看这个设计,感觉只是外观上的差异,要能方便上还不如PC200。
我个人还是认为这种屏幕我还是喜欢这种键盘主板屏幕在一起的设计。

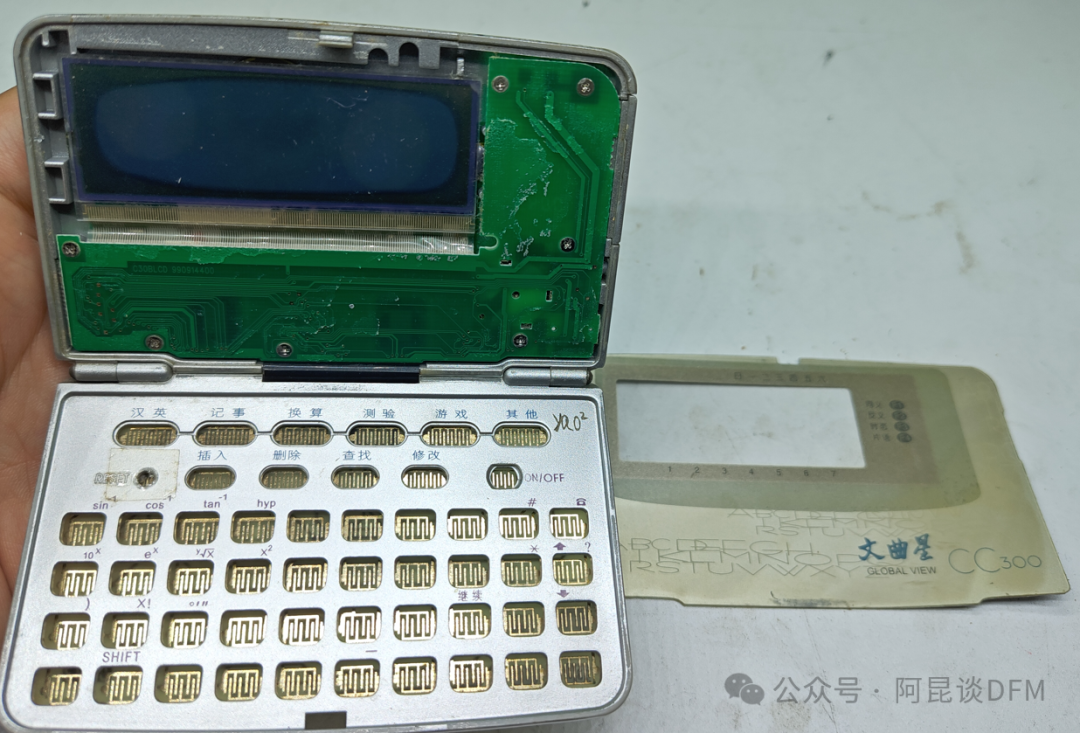

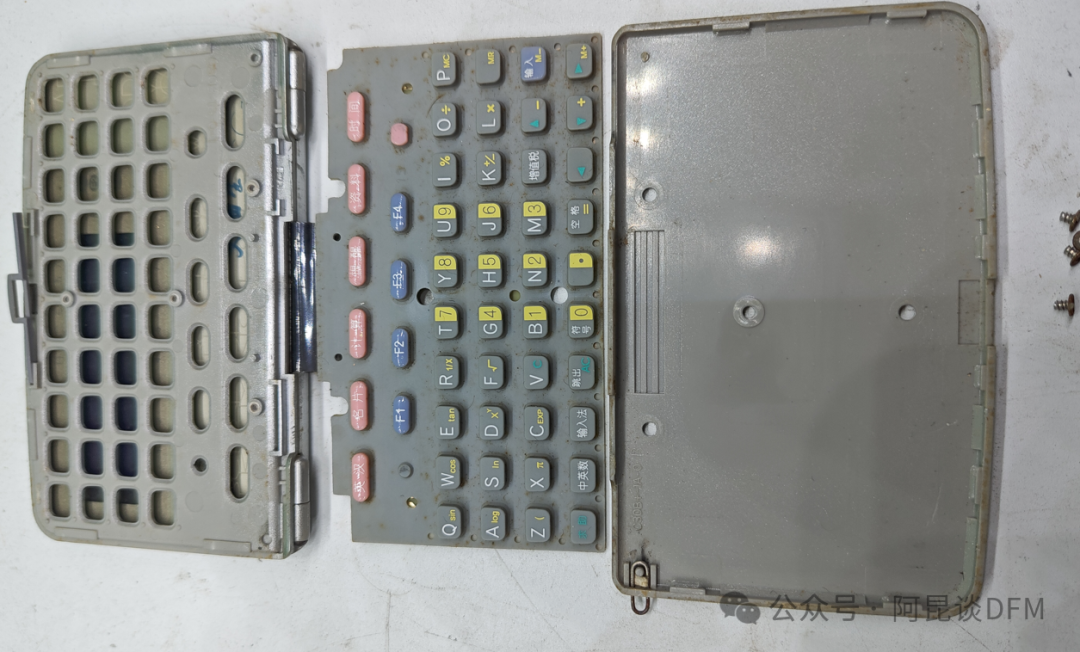

先拆解键盘

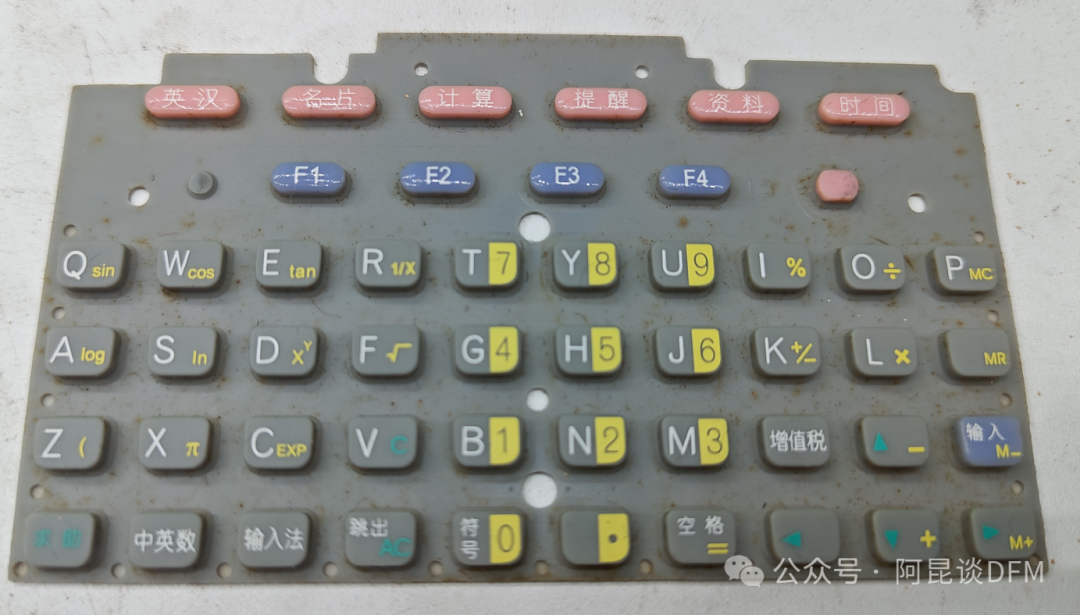

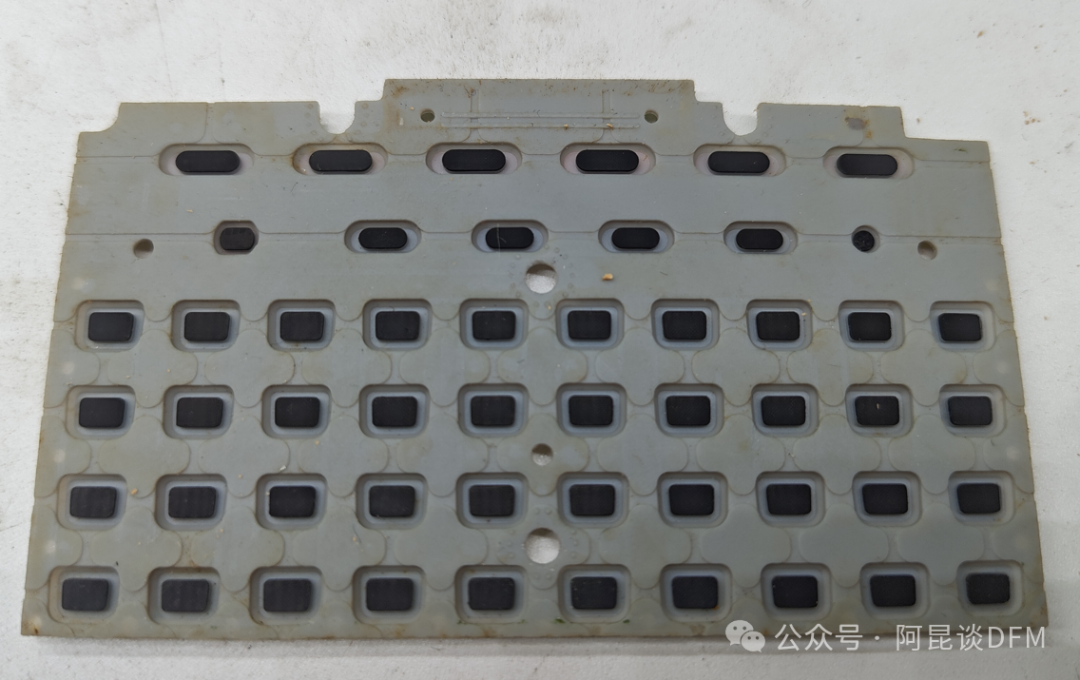

整个导电胶

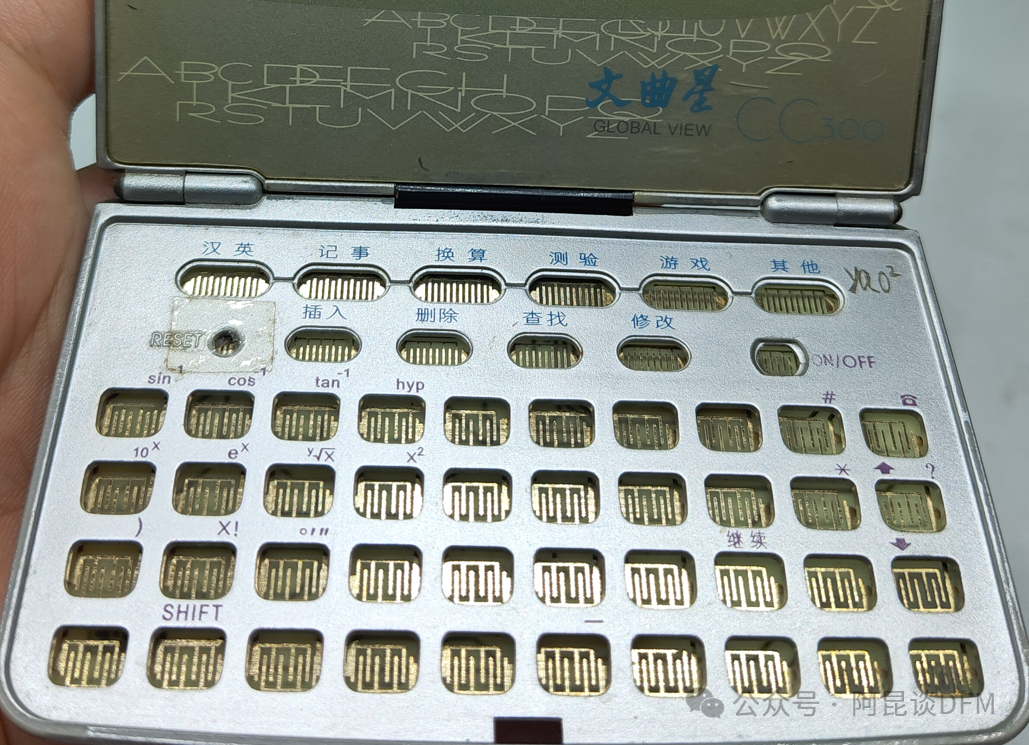

拿掉导电胶,金手指!

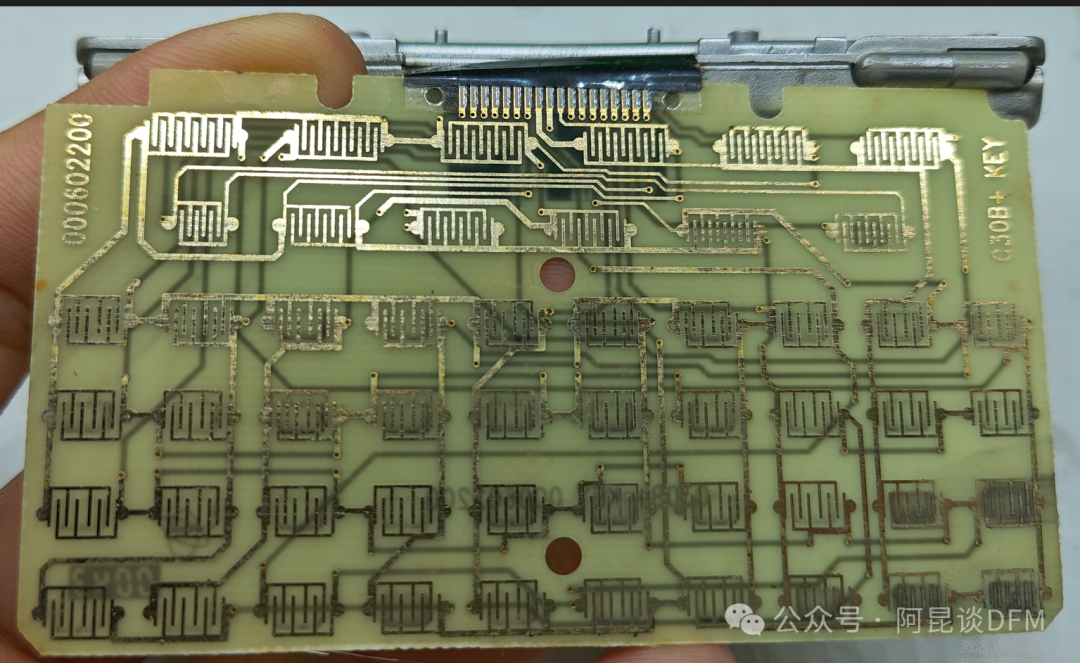

按键板主板,说实话,以前我不知道这种做工水平属于怎么样,但现在眼光看这个金手指pcb,做工实在太差了太差了,很粗糙的做工,从板材到表面处理,你看这镀金毛刺。
可能表面并不是镀金的可有性非常大。

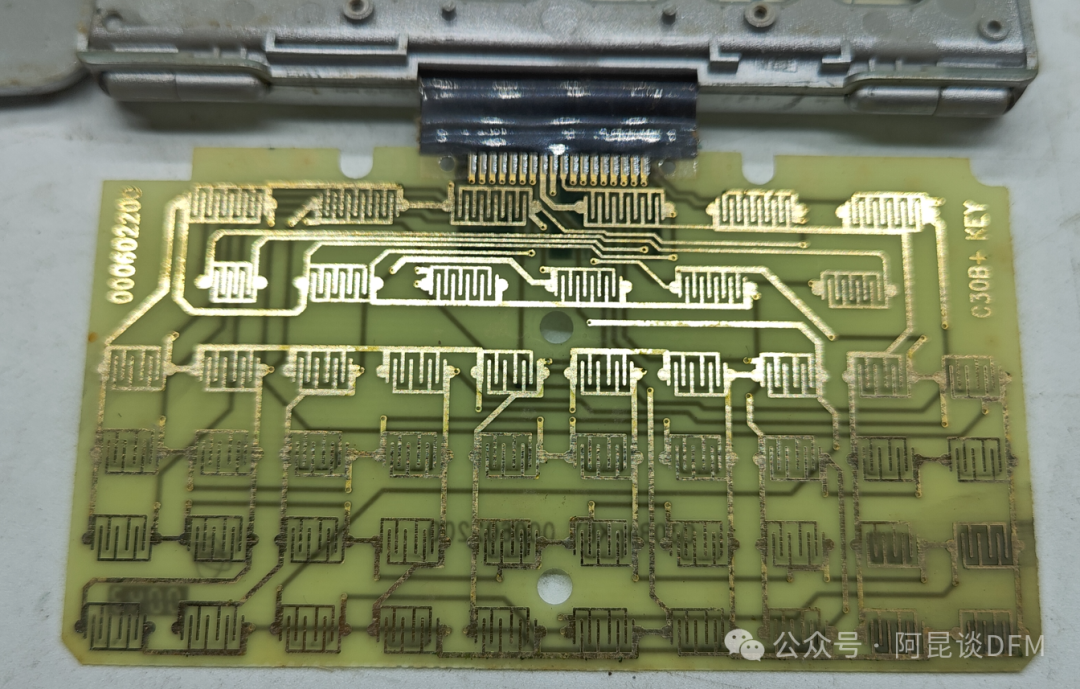

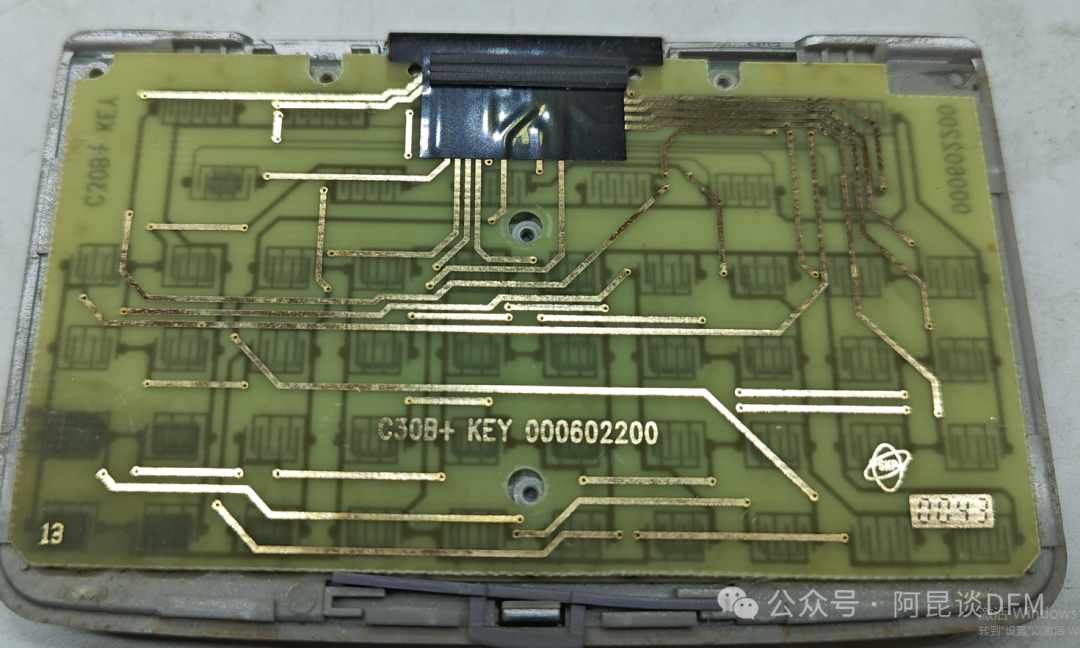

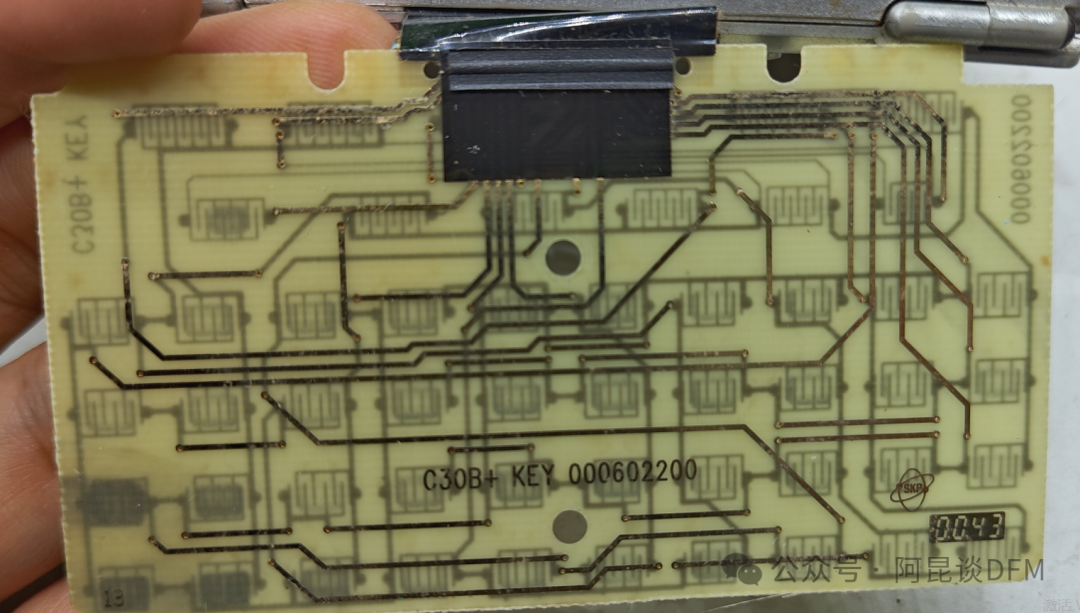

按键板背面,真的好粗糙的走线、板材和表面处理。

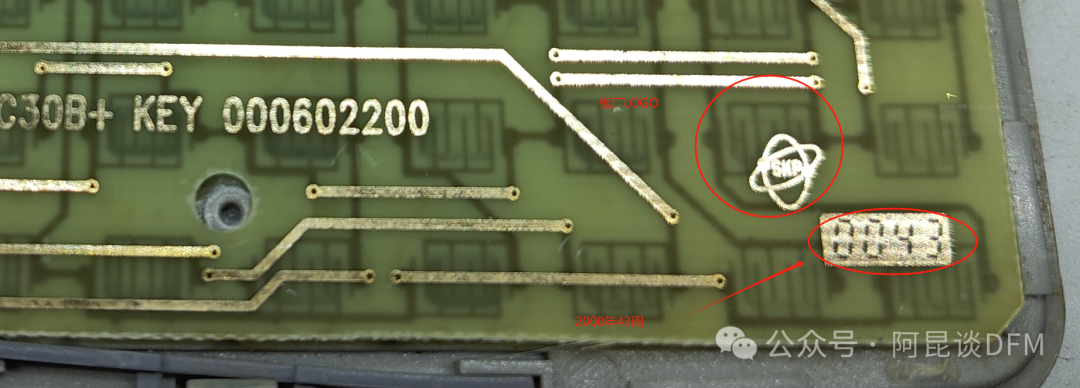

这pcb是2000年43周(11月)生产的。

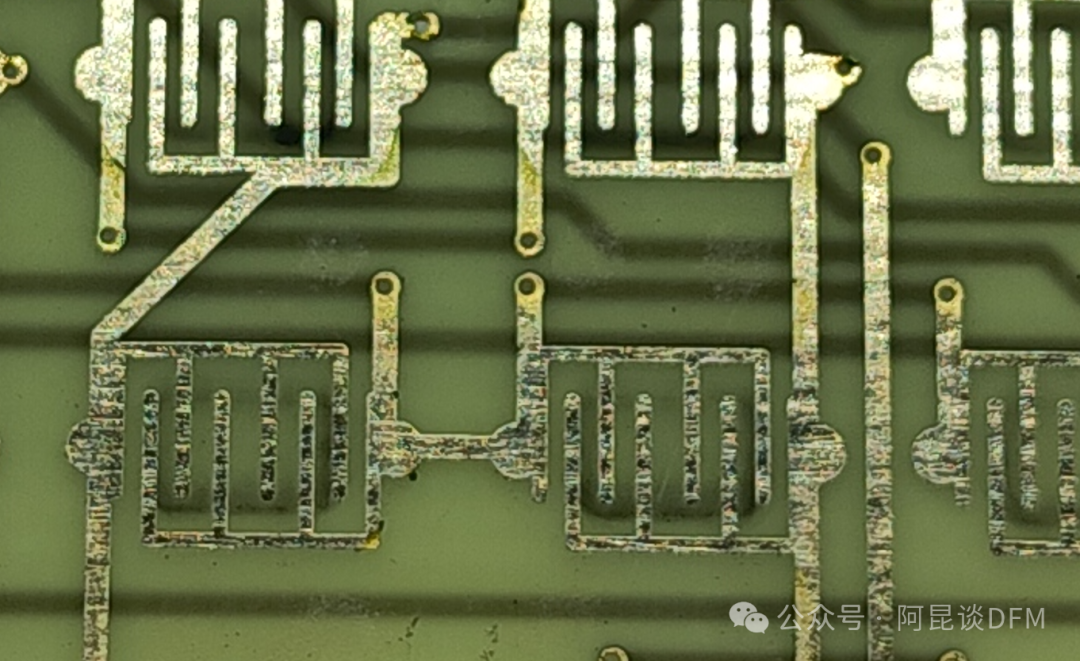

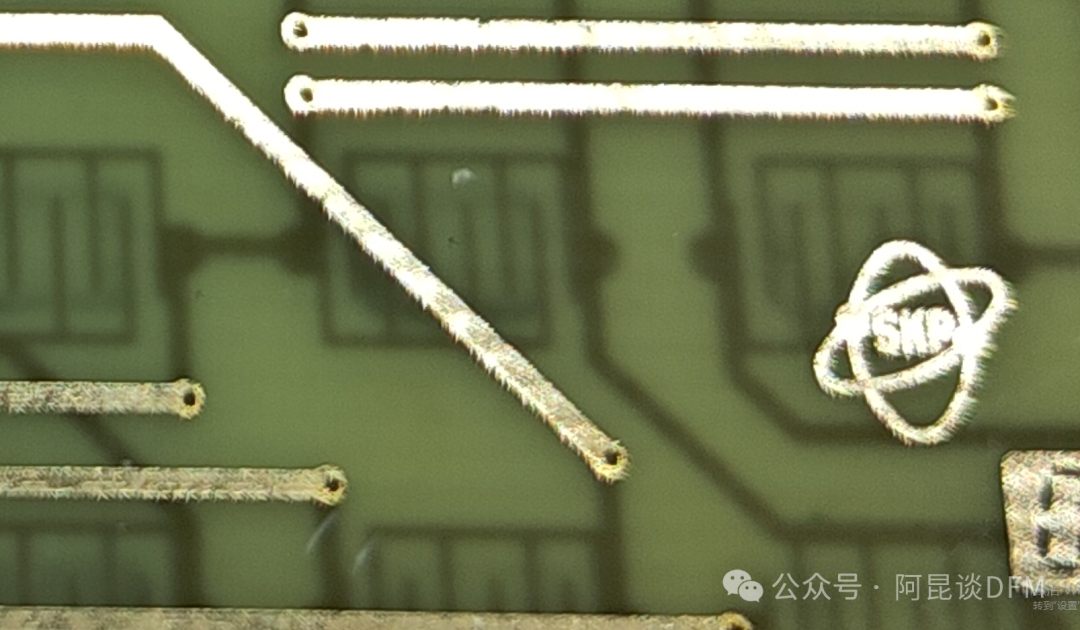

实在太差了,确实可以肯定这不是镀金,没有任何表面处理,就是原铜。难以想象当年文曲星用这种板材做工),这种按键寿命是没有保障。

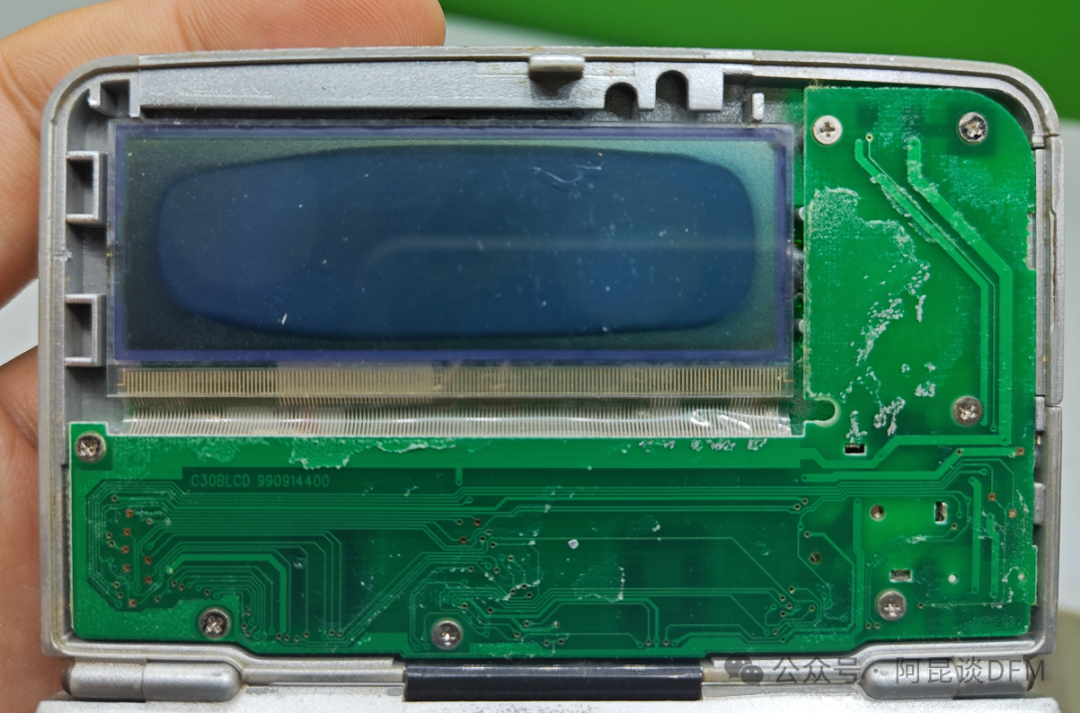

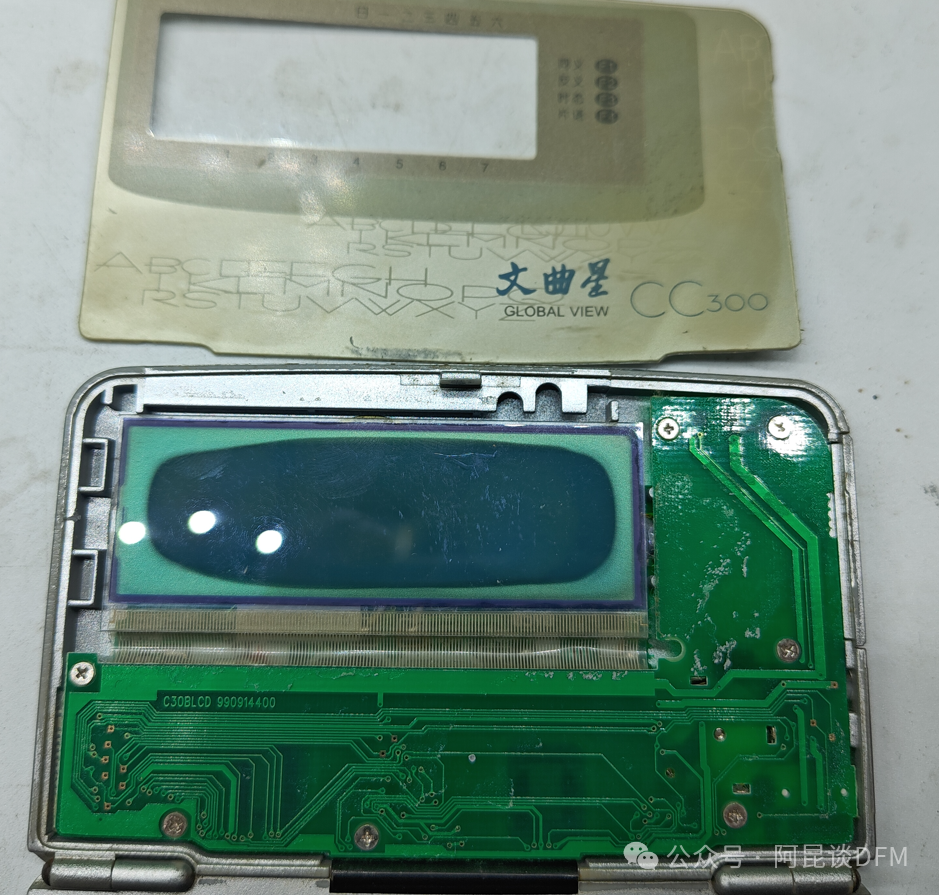

按键板拆完拆主板,主板是集成在屏幕上盖中,这种液晶用的是斑马纸,处理不好,很容易接触不良,出现缺画问题。

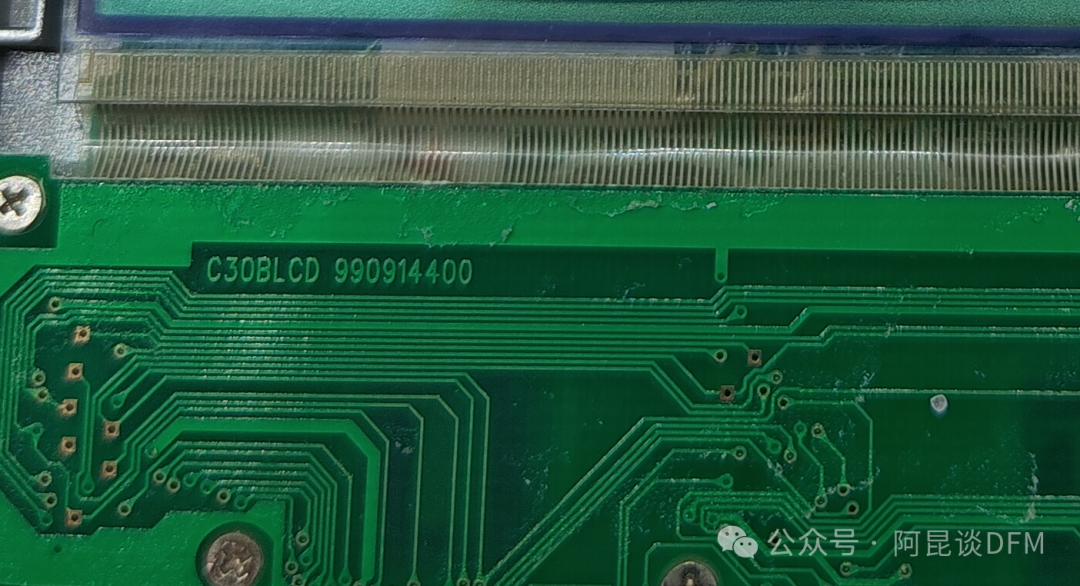

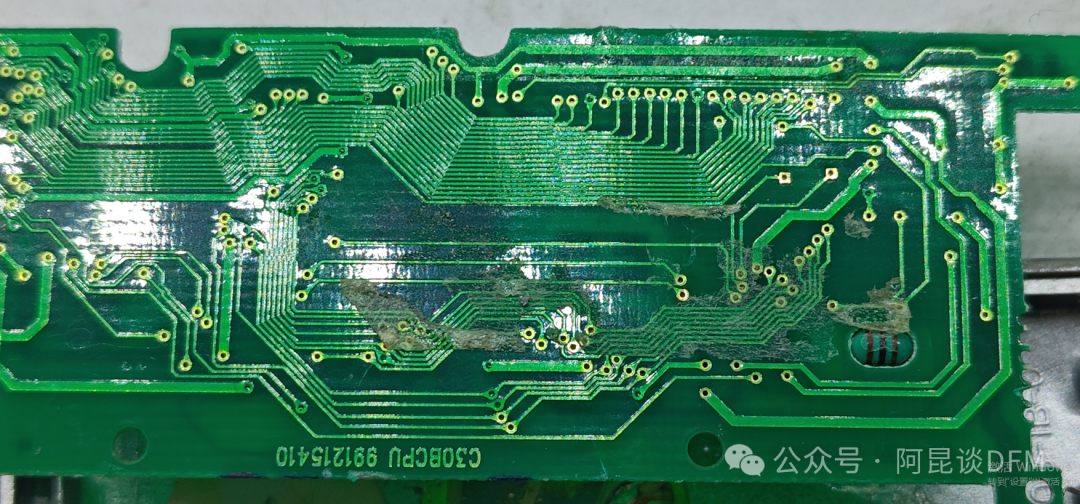

走线一般吧

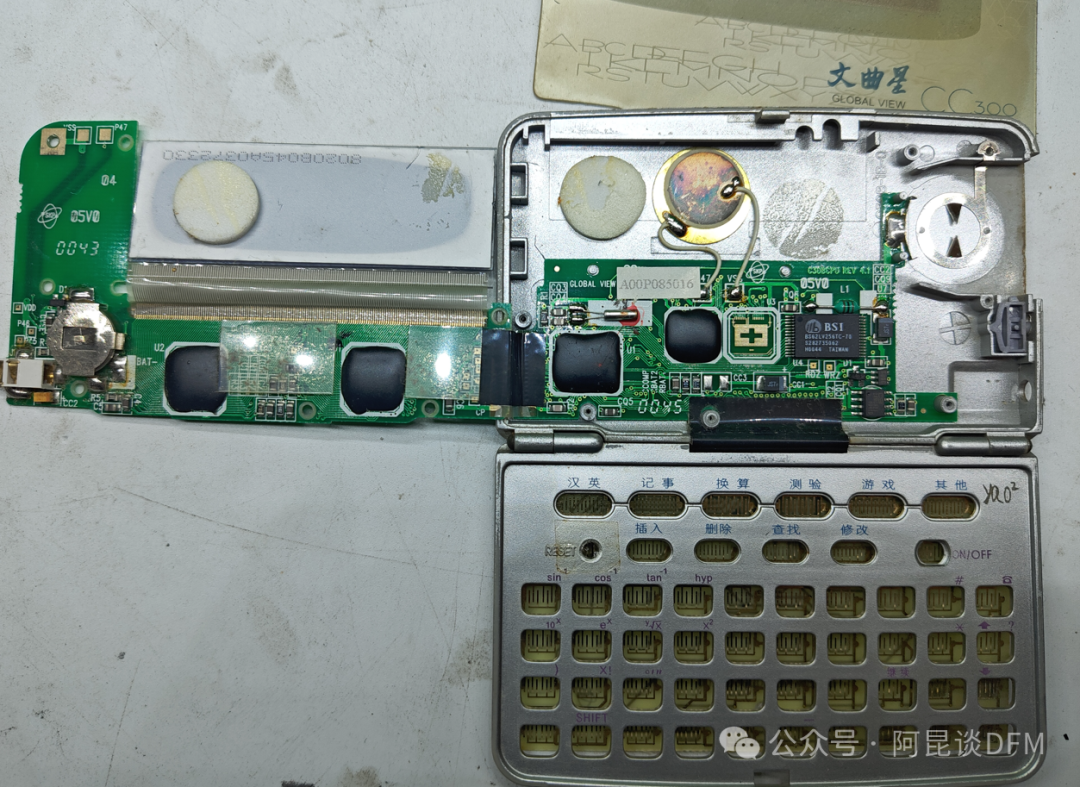

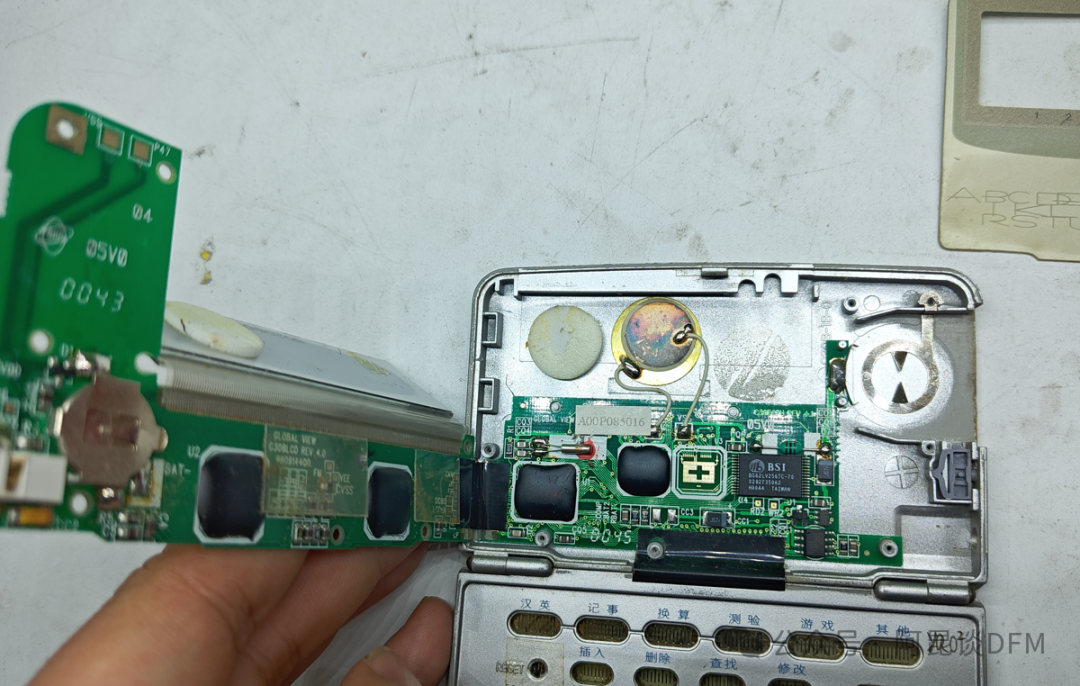

上盖是有2个主板

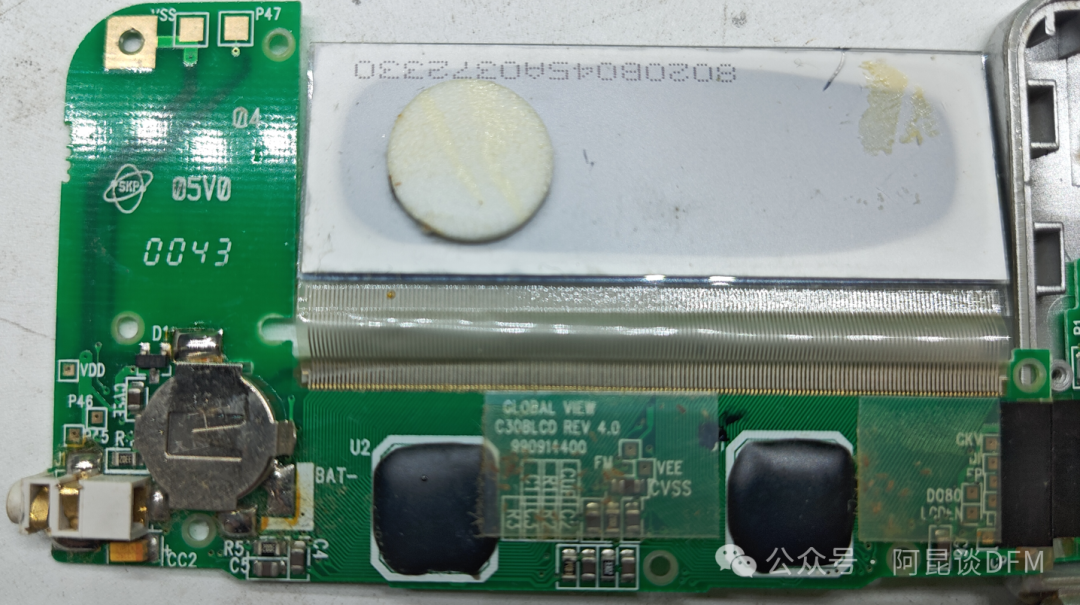

这一块主要是显示驱动板,边上有一个备用电池,就是用来存储用户信息用的。
不知道是不是年久原因,感觉做工不怎么样,这几个件是手焊的吧!

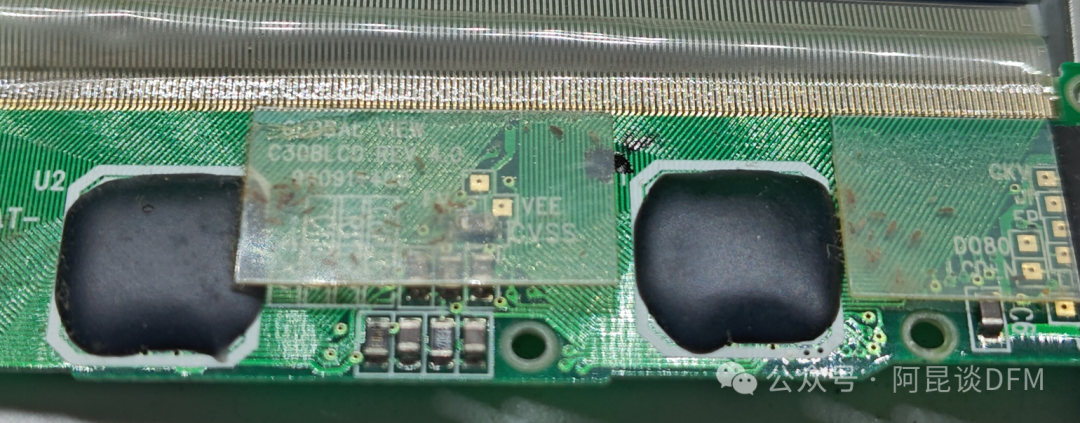

这是用来绝缘的吧!黑胶芯片是液晶驱动!

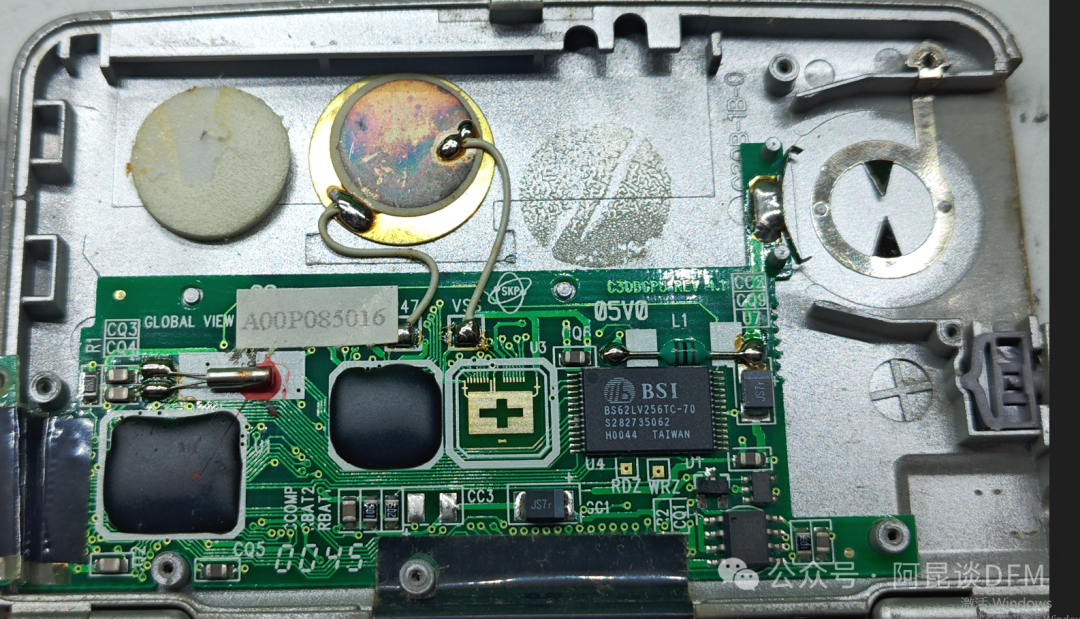

这一块就是主控板了,包括按键的控制和存储等电路!

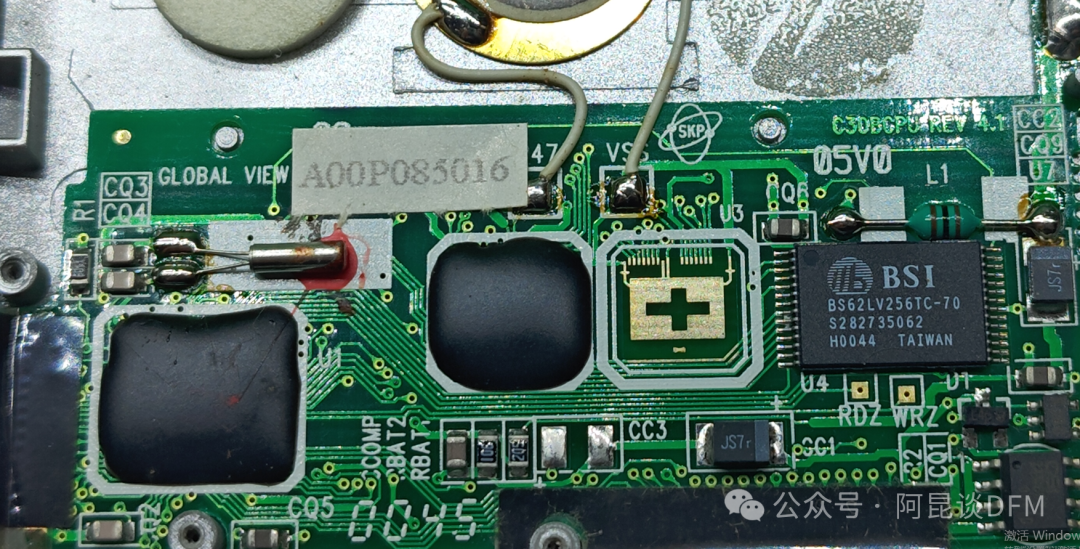

又是2个黑胶芯片,只认识这个BSI的内存芯片了,BS62LV256,这个型号我感觉好熟悉,因为十多年前我们的产品也有用这个型号的芯片,只是封装不一样,背这型号我真是脱口而出!

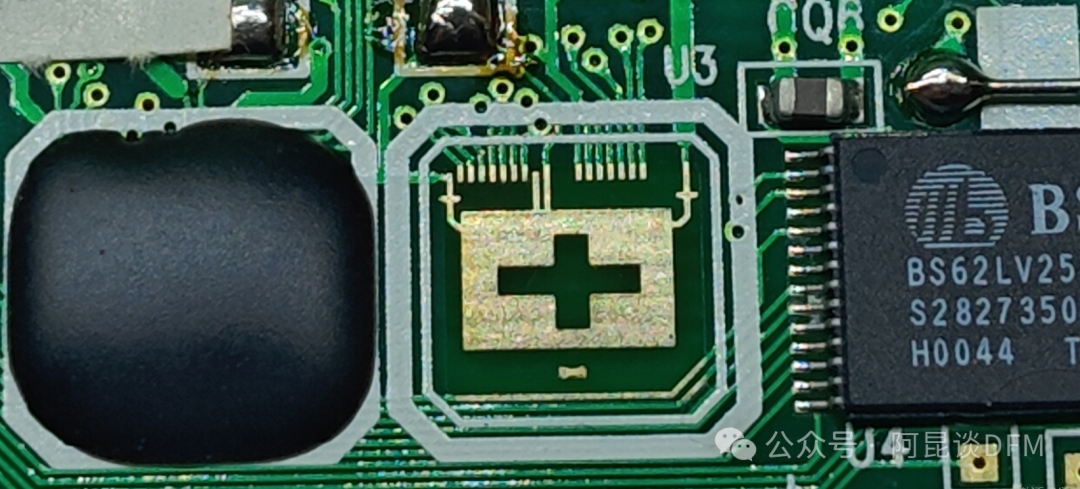

这是没有绑定黑胶芯片的封装,赶紧看一下,原来是这样,怎么有点像医院的LOGO

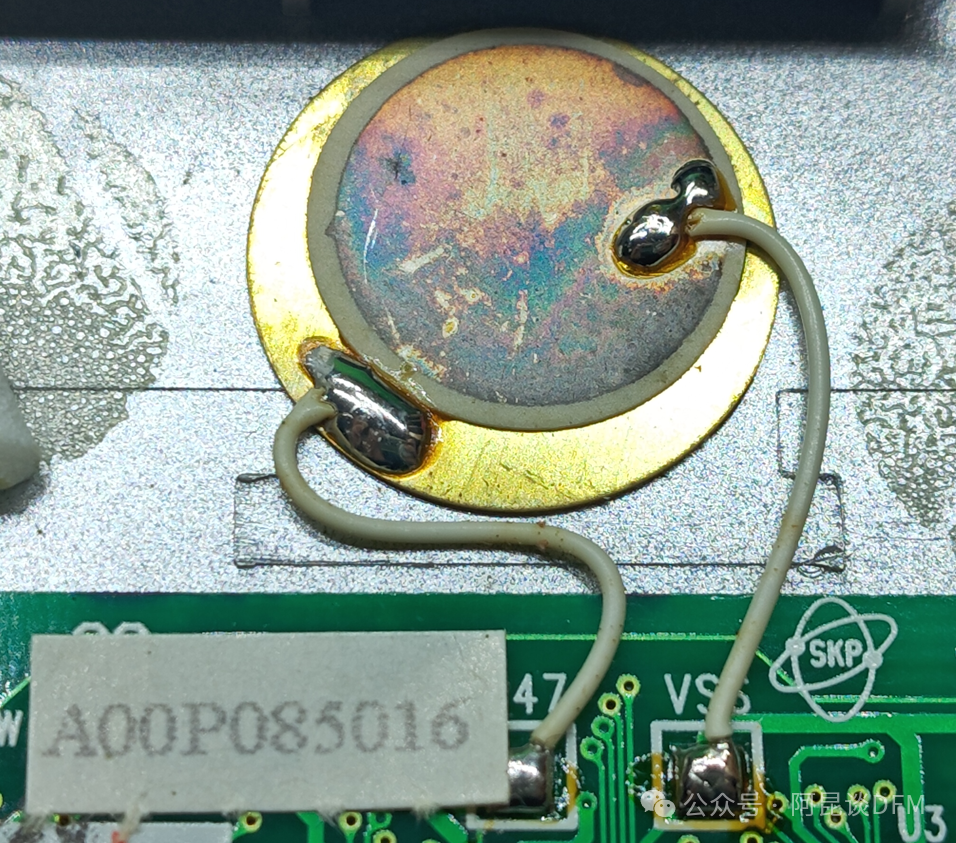

压电蜂鸣片,这种超博的在万用表等小设备中很常用,这种一般就用来发出提示音用,而且声音不大,其它都干不了,适合要求不高,空间小的场景!

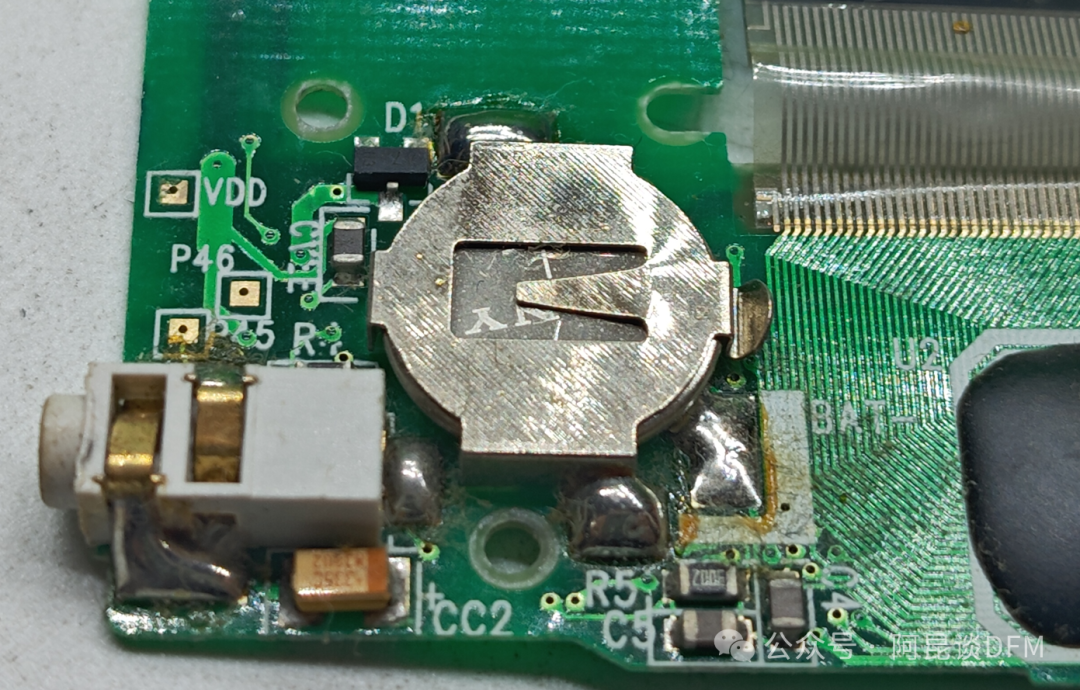

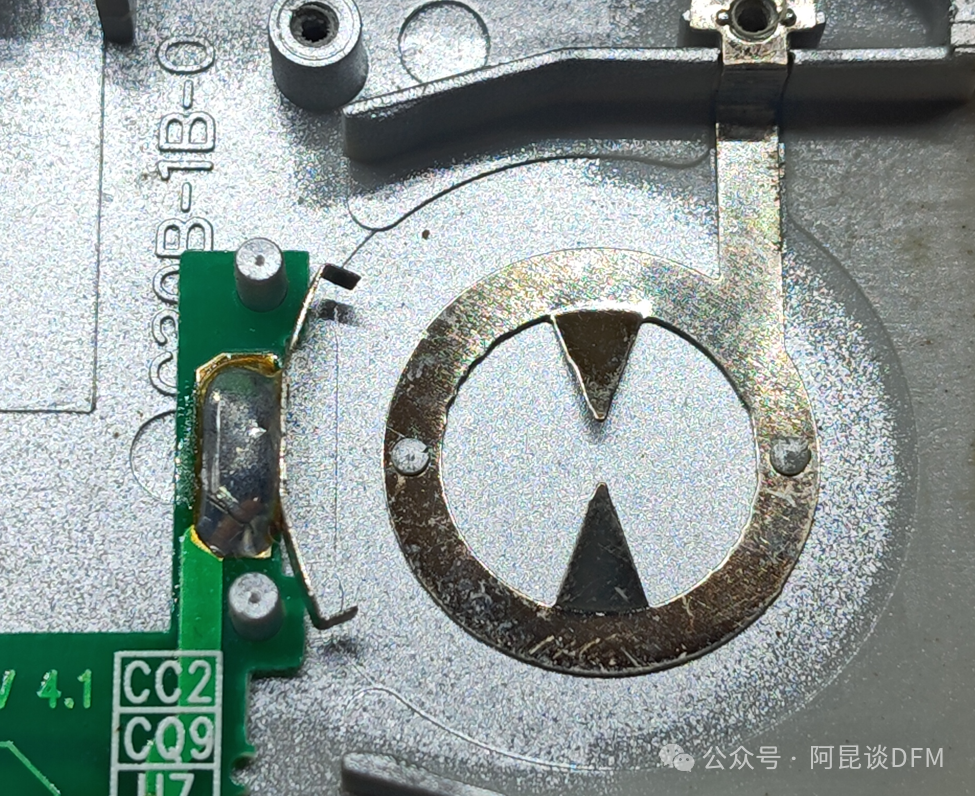

3V纽扣电池供电(说实话,这种纽扣电池放电电流有多大,能多长时间有没有人测试过)

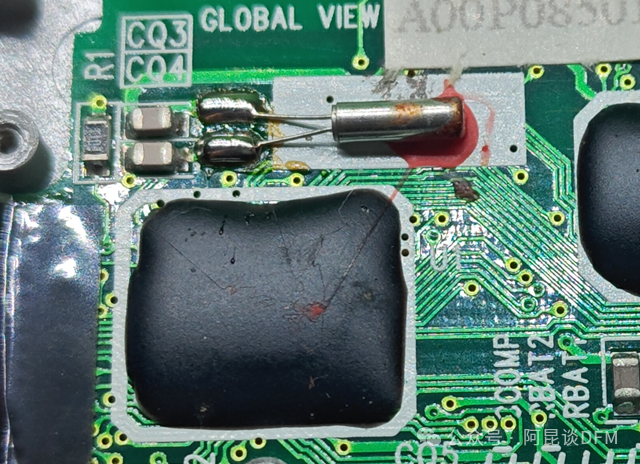

没想到这产品这么多地方是手焊,这晶振可能当时贴片不是主流

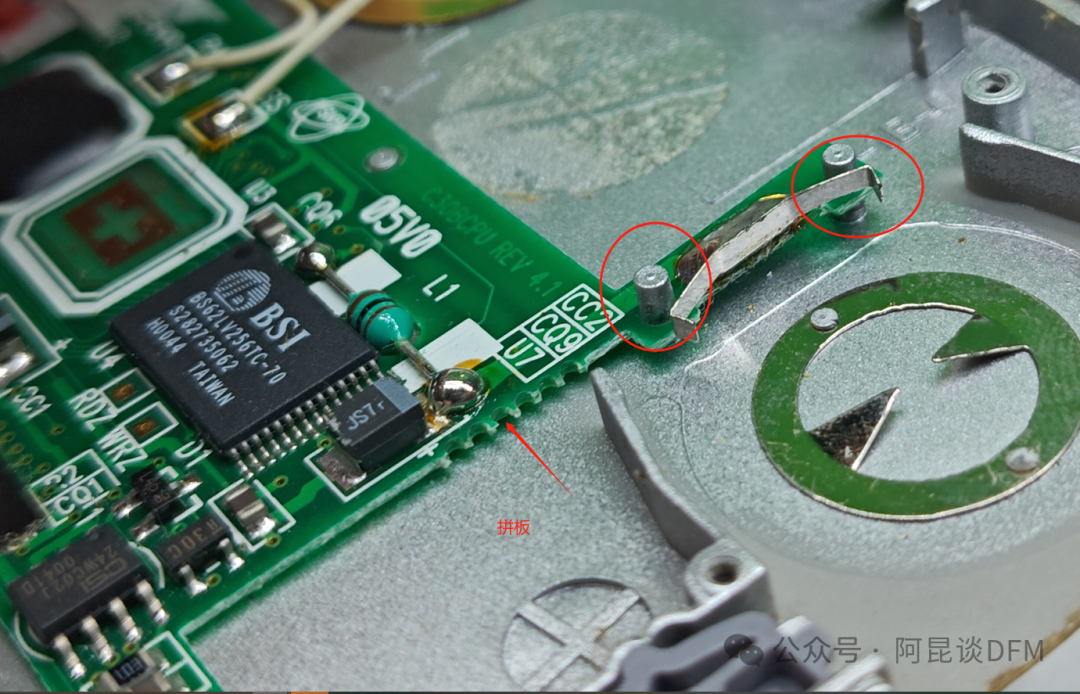

这个主板没有用螺丝,是通过这个个塑胶柱固定。边上锯齿是邮票孔的拼板痕迹。能想像应该是用的倒扣拼板。

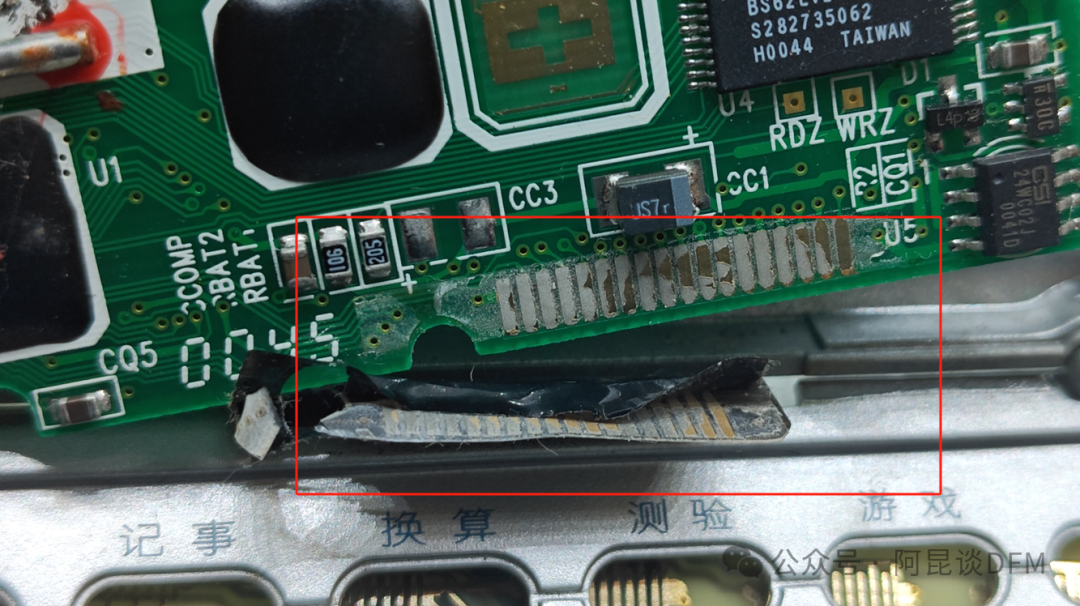

这是连接按键的FPC线,怎么有总虚焊的感觉。

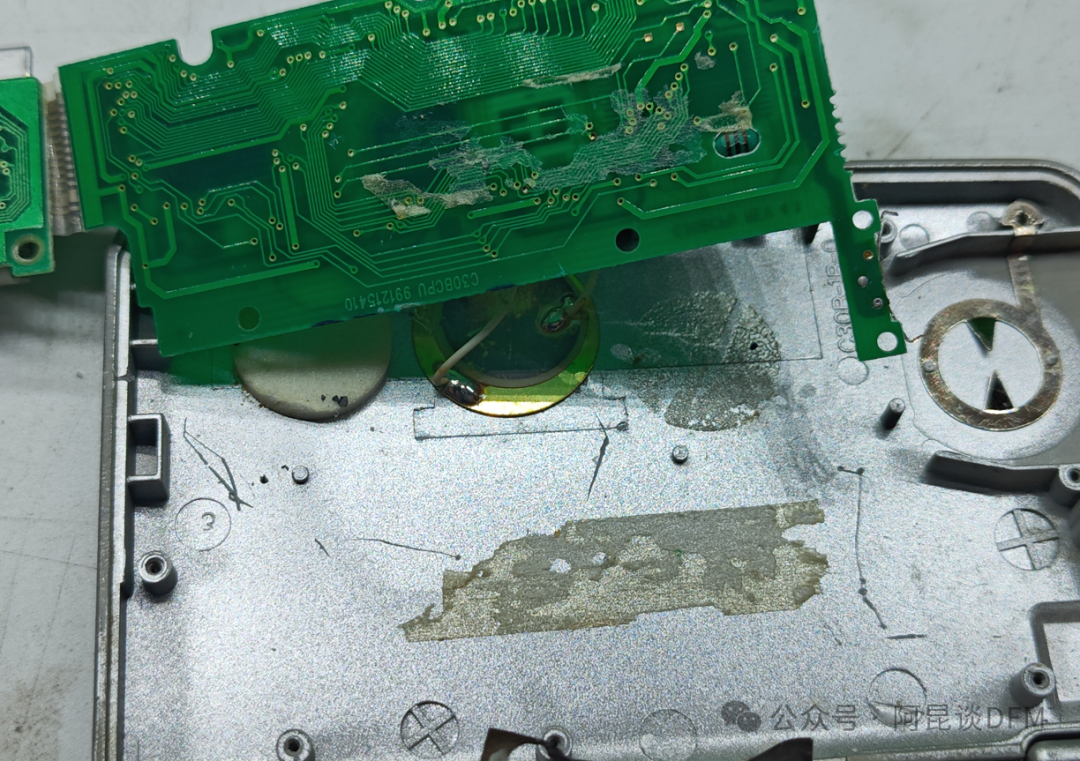

背后通过双面胶固定

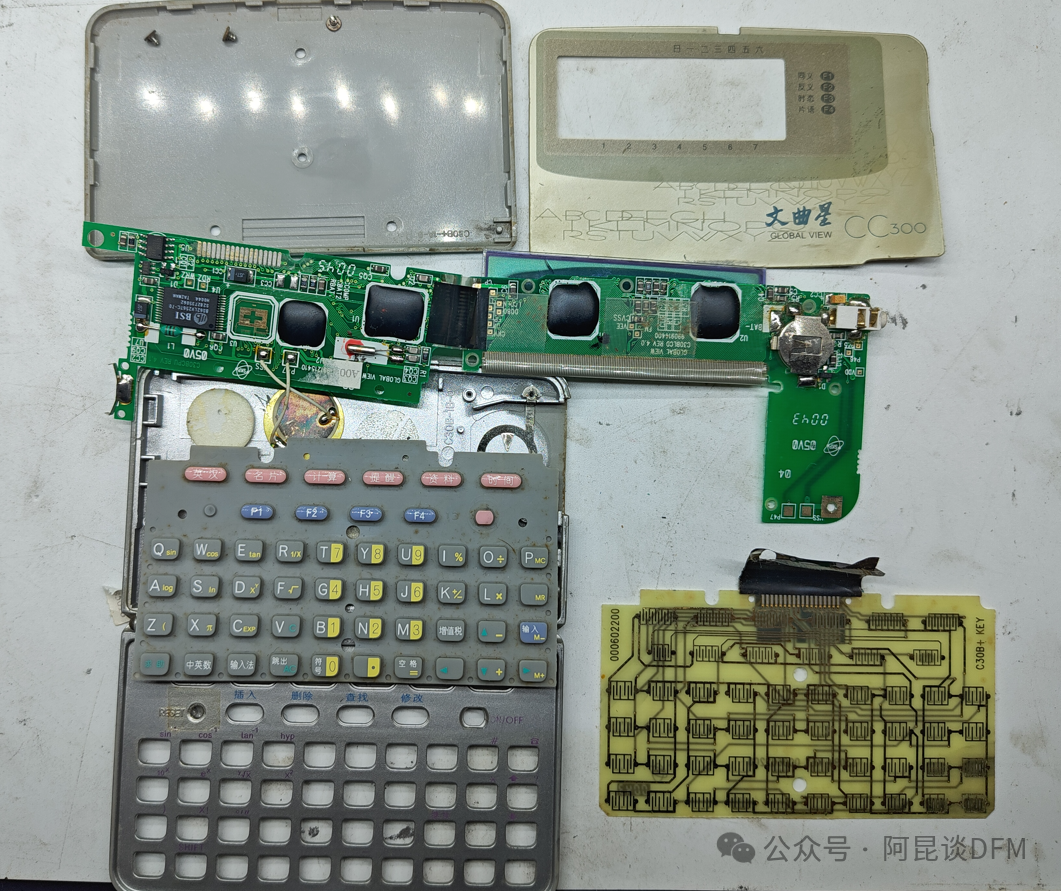

全家福
总结:
虽然是2000年的电子产品,那时的工艺水平虽然不高,但是通过以往的拆解对比还是感觉 该型号的生产工艺还是比较欠缺。
不管怎么样,文曲星这种产品已经基本被各种手机其它产品取代,市面还有文曲星在卖,但已经无法像20年前那样火了。
