这是我拆的第三台文曲星了,可能20多年前在山坑的我,怎么也想不到我现在居然有条件去拆解这些在我当年感觉就是一个梦想的存在的电子产品,有点意思!

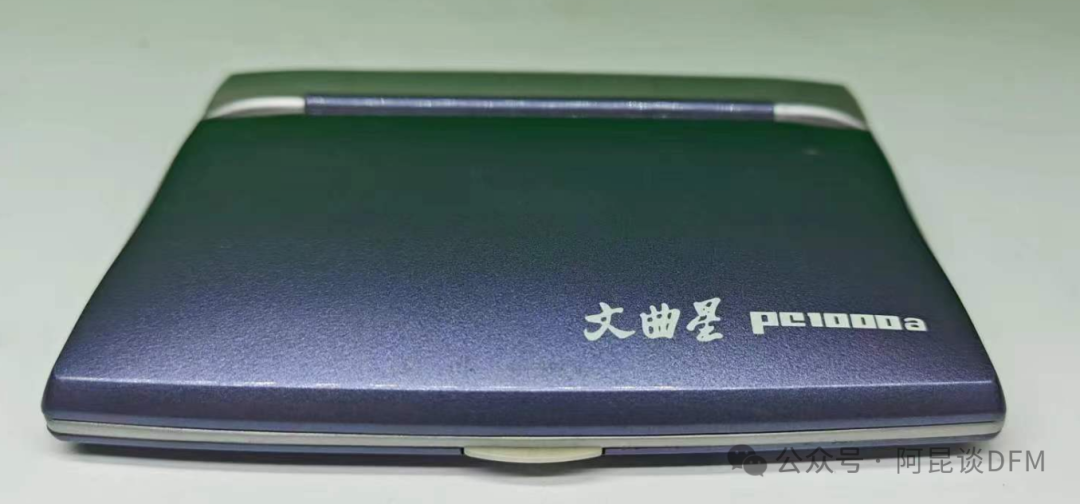

这台PC1000其实也是我第一次接触文曲星PC200后的2年才知道的型号,这个型号功能更强大,有真人发音,还有GBASIC语言,能用来学习编程,你敢信?
可惜的是,这个型号我一直是知道,但从来没有摸过,真是条件影响命运,说不定父母给我买来玩扣,我变成程序员呢?当然开个玩笑,不过我也在网上了解了一下

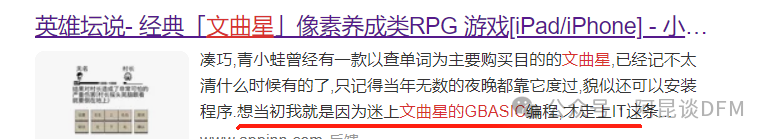

也知道其实有一部分的使用者他们在学习时代就接触这个,到后面还真受了影响,走上了程序员的道路。

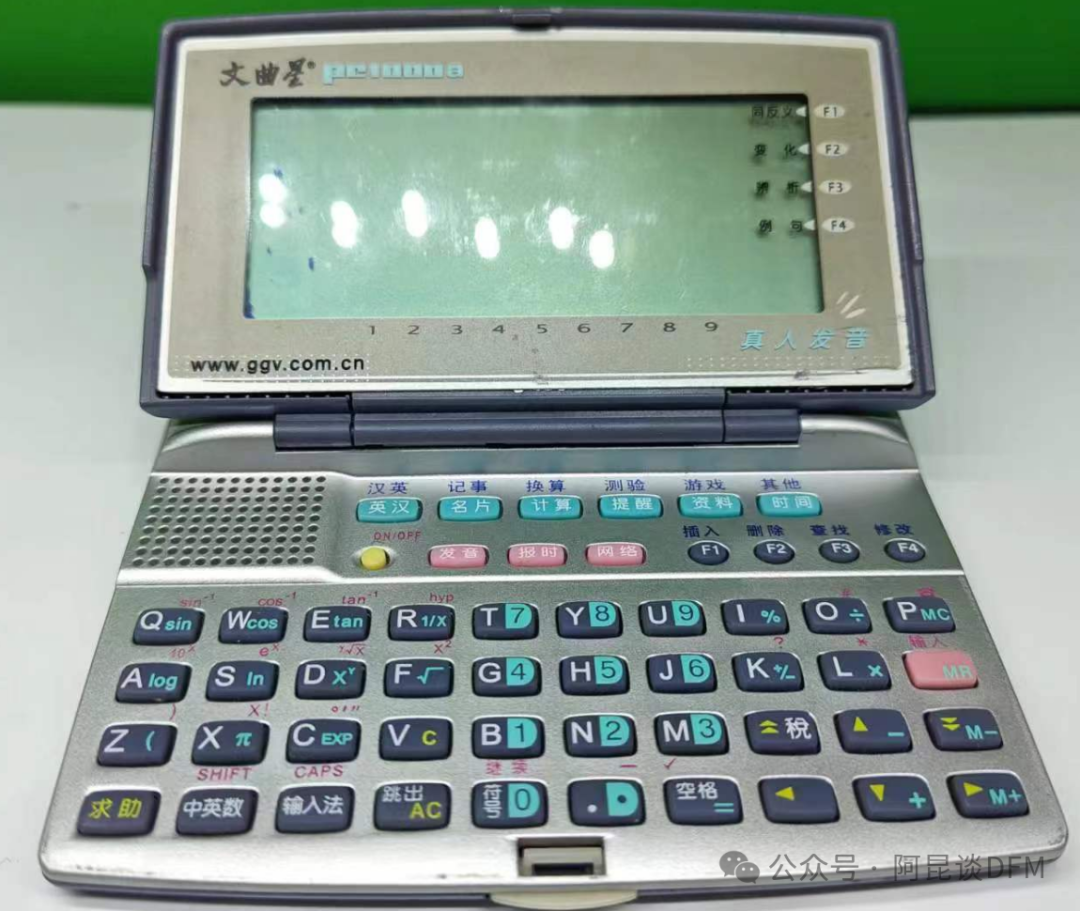

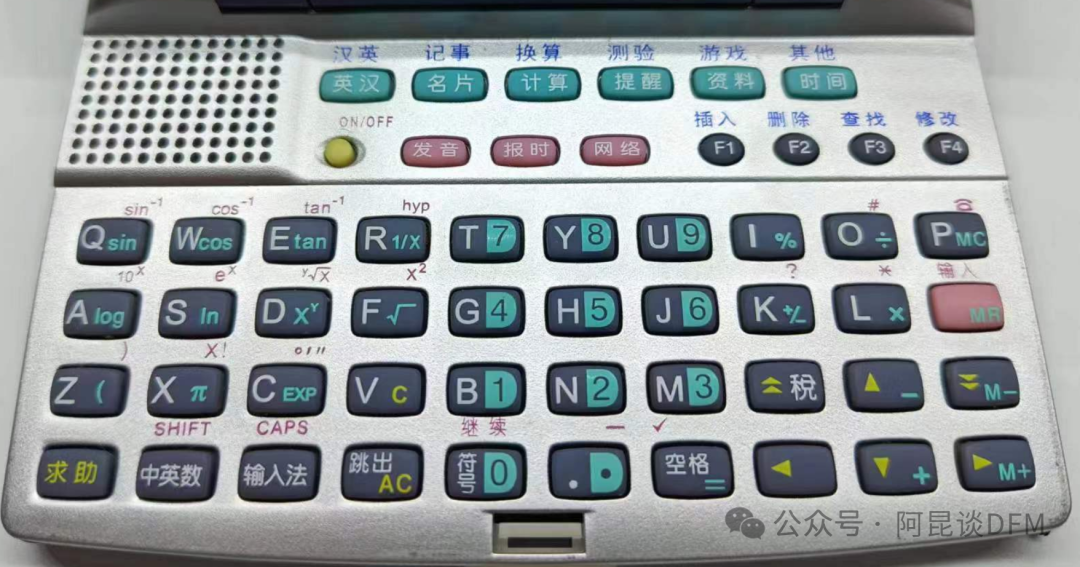

2000年那会,其实电脑上网才是刚普及,这种掌上型的电脑键盘排布,给我的冲击还是很大,现在当然没有感觉了,但当年那种感受我还是记得!

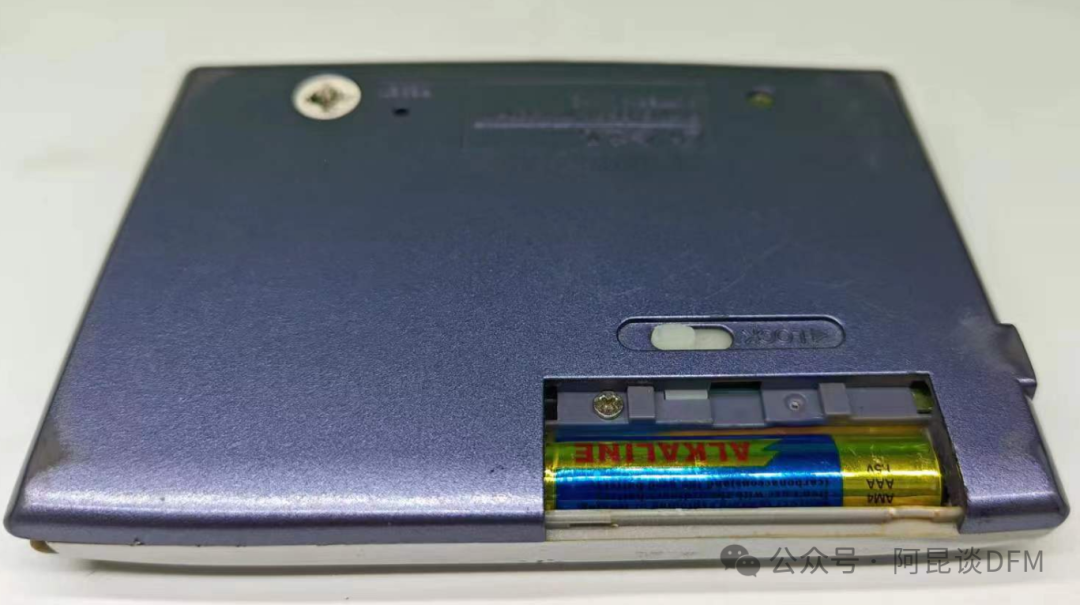

PC200用的是纽扣电池,这一代的使用的是2个7号电池,主要还是因为增加了真人发音的原因会增加功耗吧。

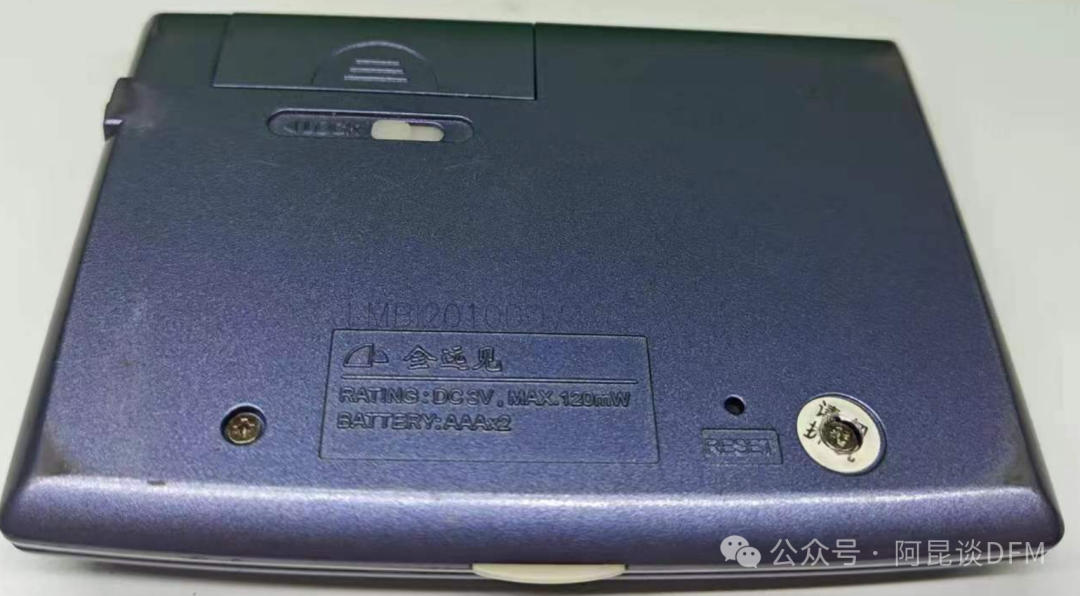

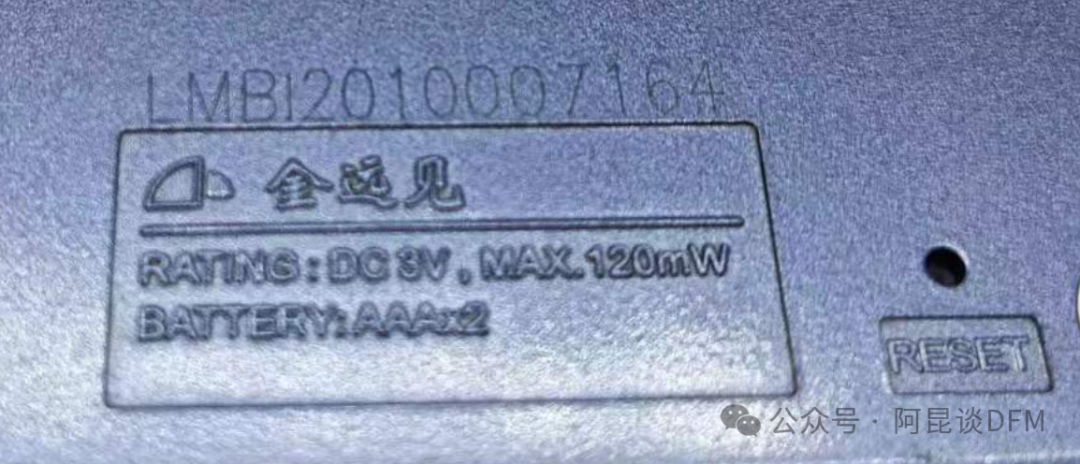

用电池的产品居然还写了功耗最大120mw,这个很少见。
但是手上这台设备可能是坏的,用电池也无法开机。
3个螺丝拆下,再用镊子就轻而易举的撬开了

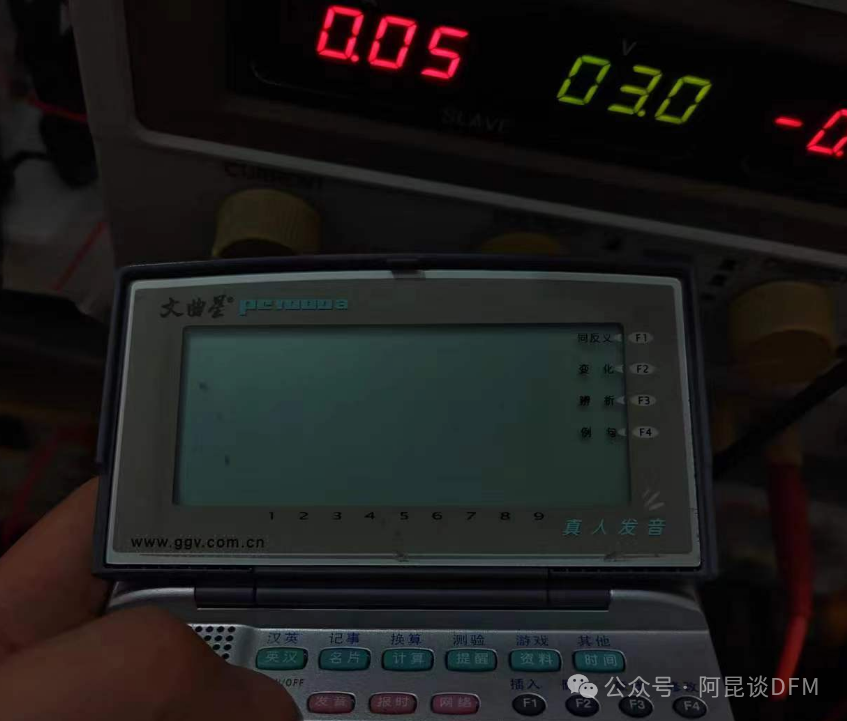

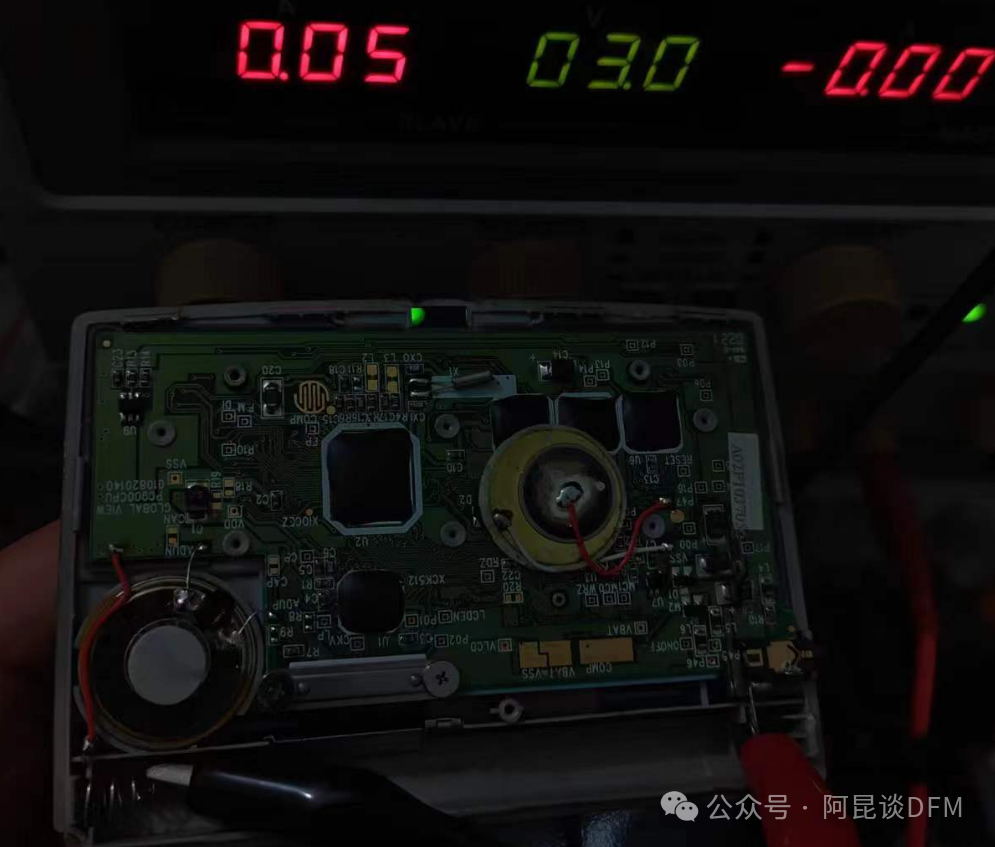

加了一个3V电源再试一下,电流0.05A,虽然不是大电流,但感觉还是哪有点问题,因为在没开机状态下,不太可能电流达到50mA吧。
确实按开机也没有反应,不管他了,今天不是搞维修,还是好好的探索一下内部情况吧。

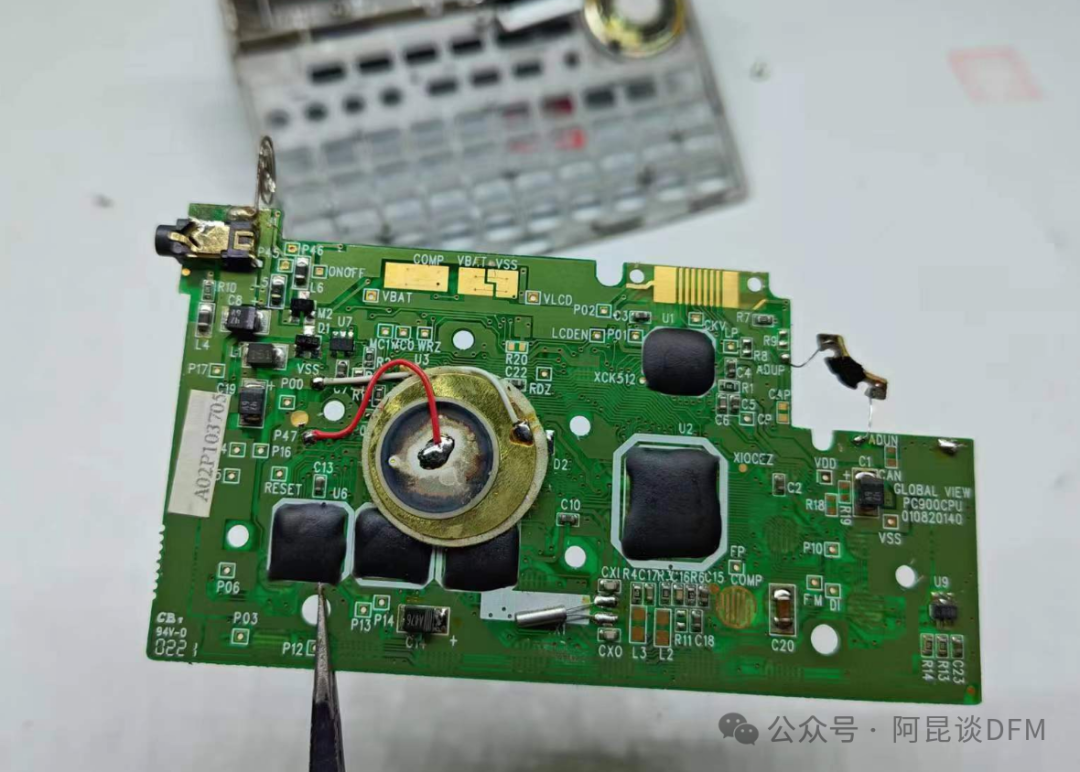

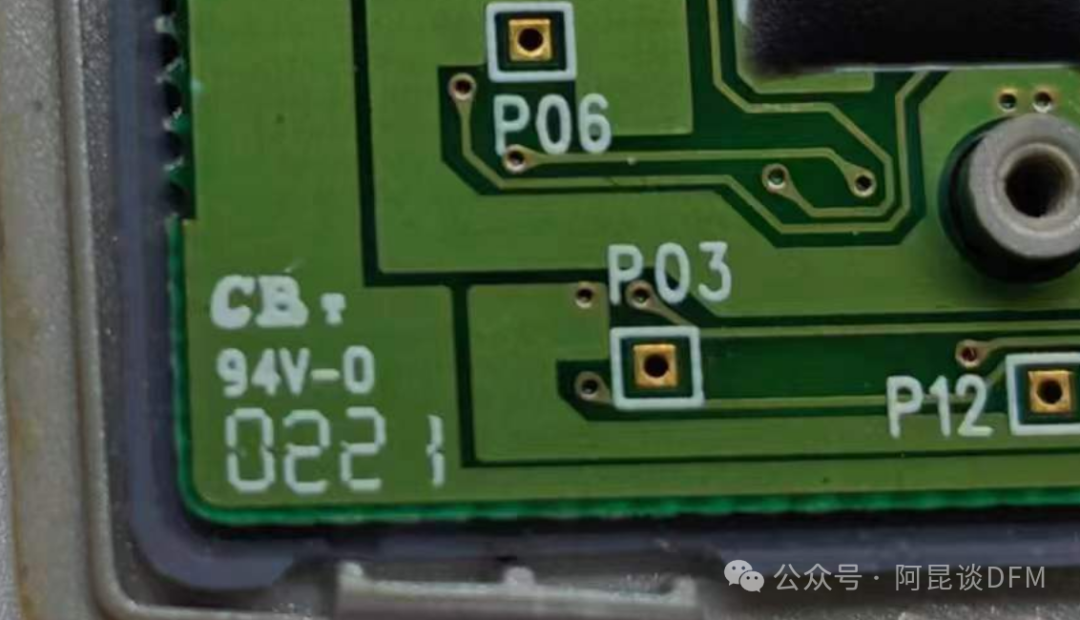

PCB板是02年第21周生产。

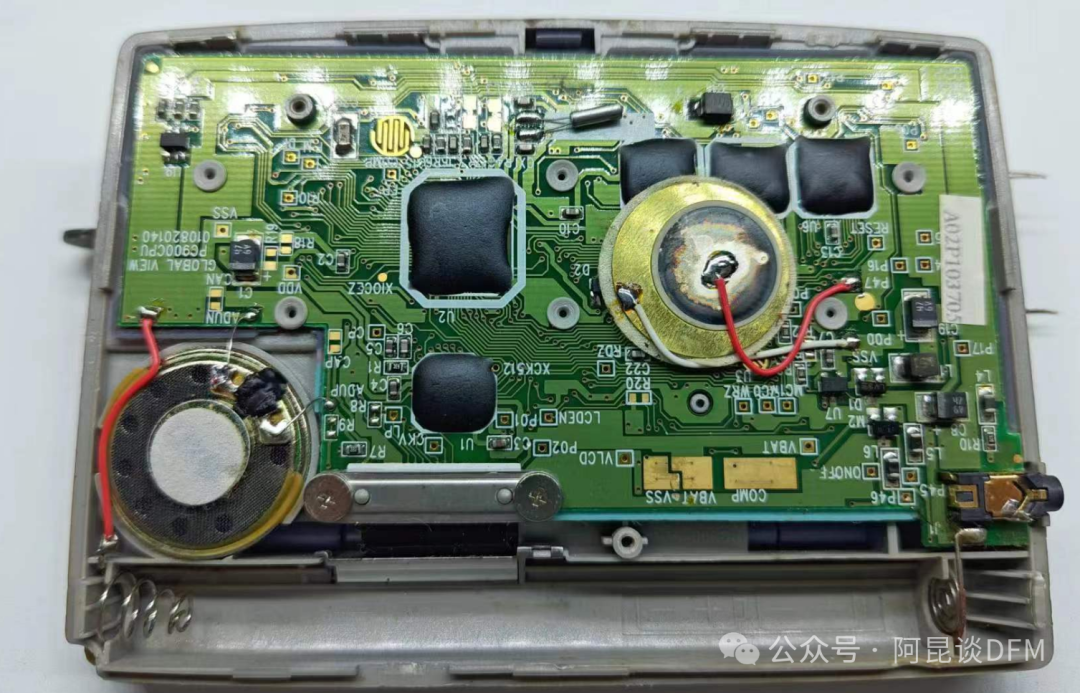

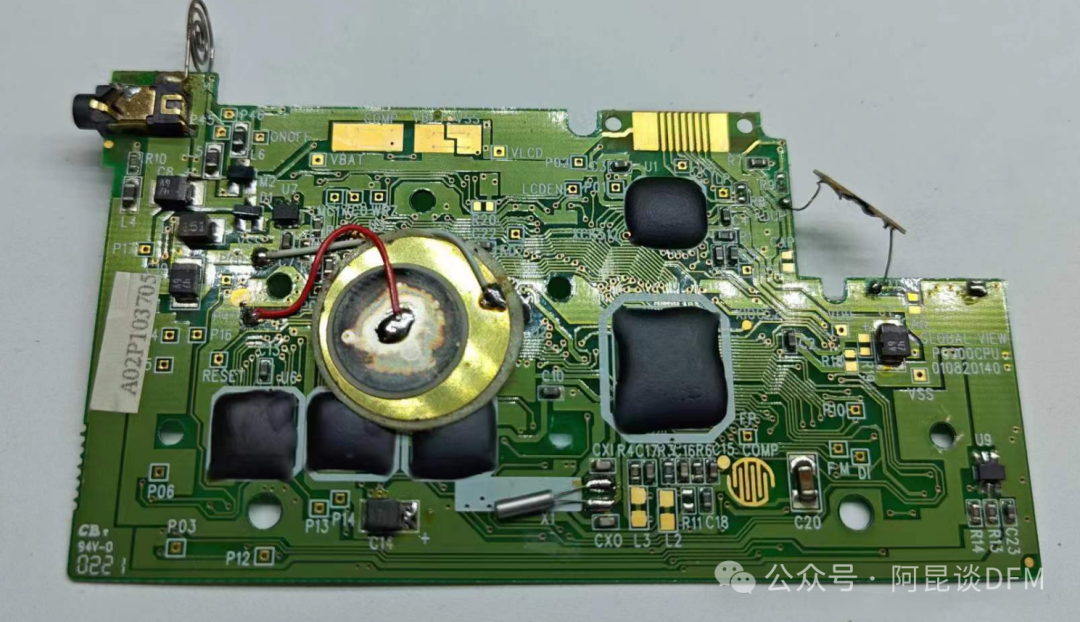

整个板上全用的是牛屎芯片(黑胶芯片),几乎没有一个正常的封装芯片。上面用用了好多个大容量的钽电容,这个挺下血本的!

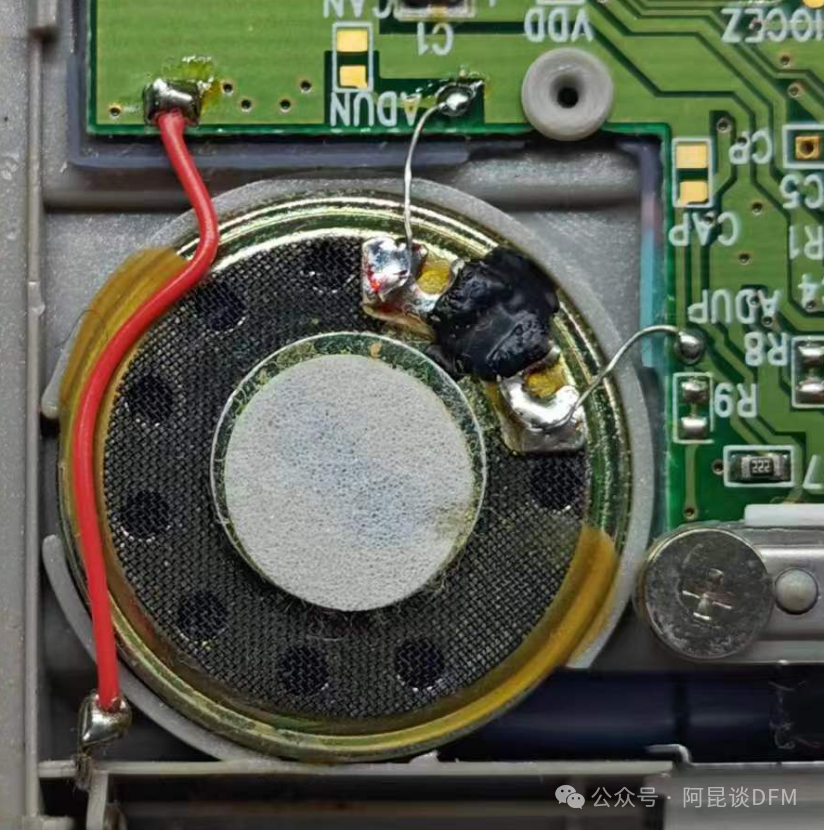

这就是发音喇叭,要知道在那个年代,有真人发音其实是非常吸引人的亮点。这喇叭采用的是明显的手工焊接,这种方式和现在的电子产品比显得就太粗糙了,现在动不动就是FPC软板,或接触式方式连接。

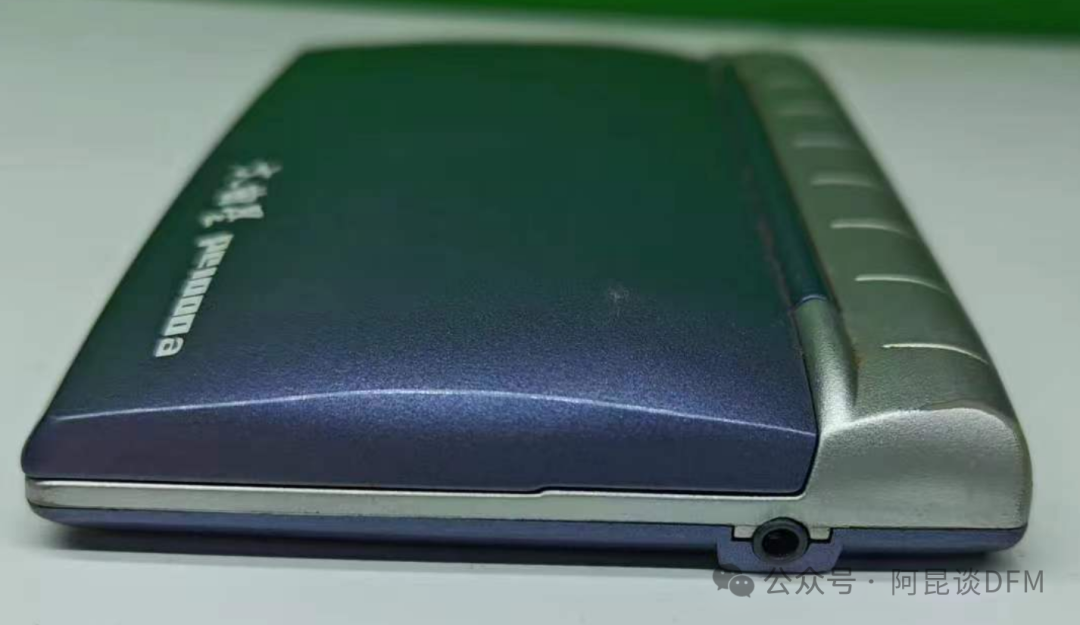

没记错的话,这个好像不是耳机座,是一个电源座。

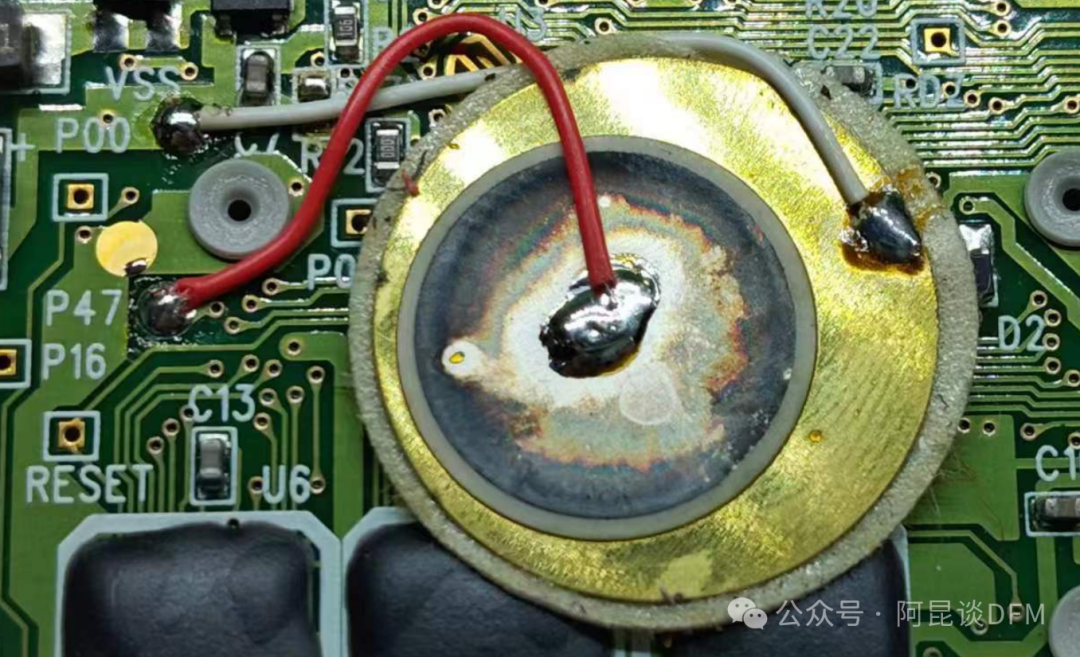

陶瓷蜂鸣器,这个就是用来当提示音用的,比如按键,闹钟!同样的是手工焊接安装。

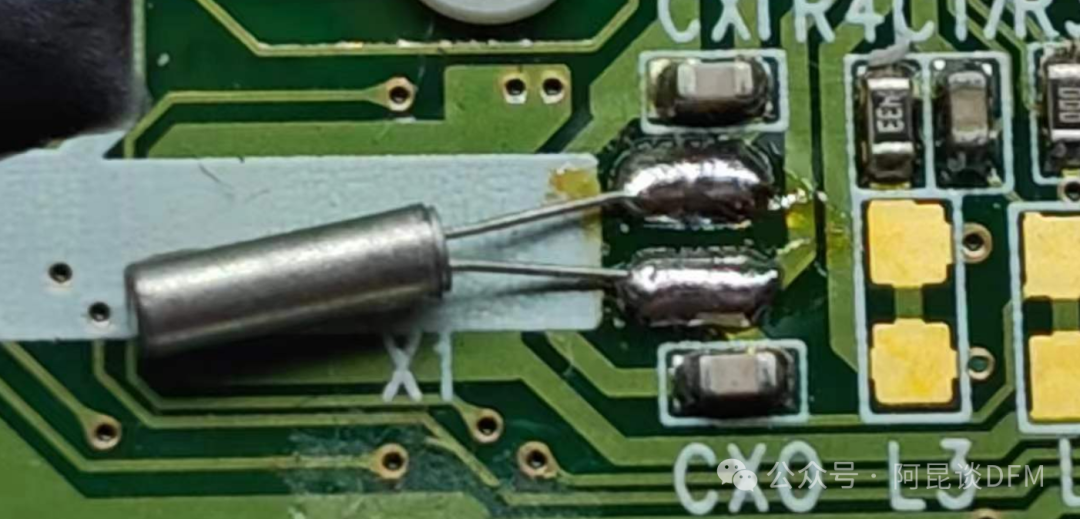

32.768K晶振依然是这样手工焊接,依然看的出非常粗糙,当年利润这么大,也没舍得用个贴片吗?

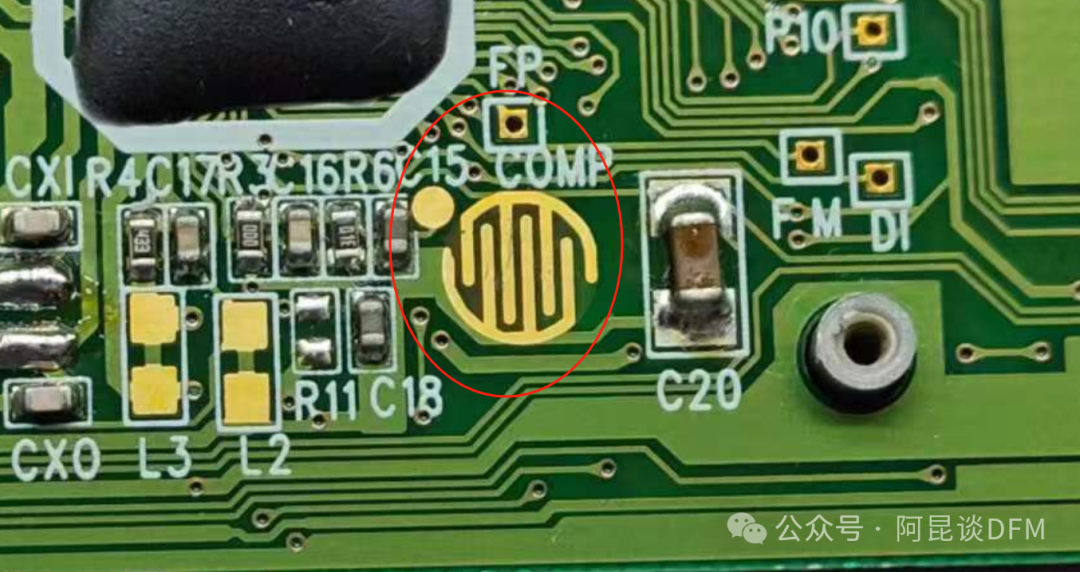

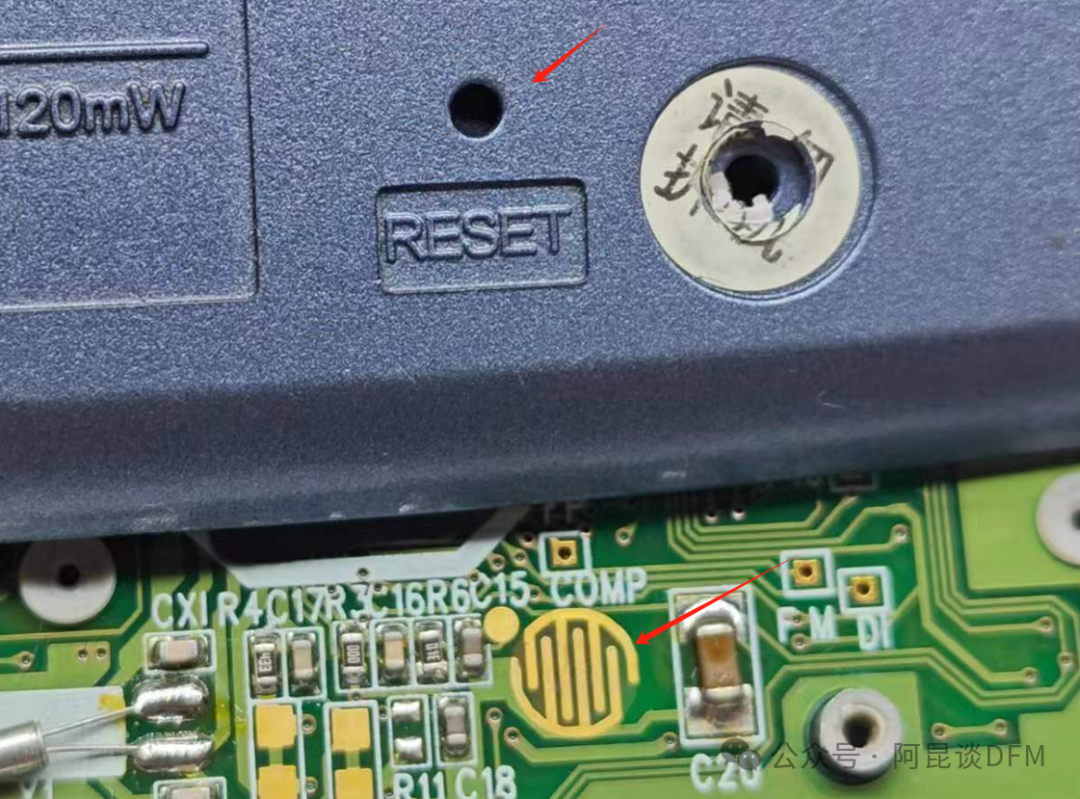

这个是复位用的金手指,连接的是CPU处理器。
当文曲星突然卡死死机,就可以从背后按按键来复位解决(当然资料就没了)。

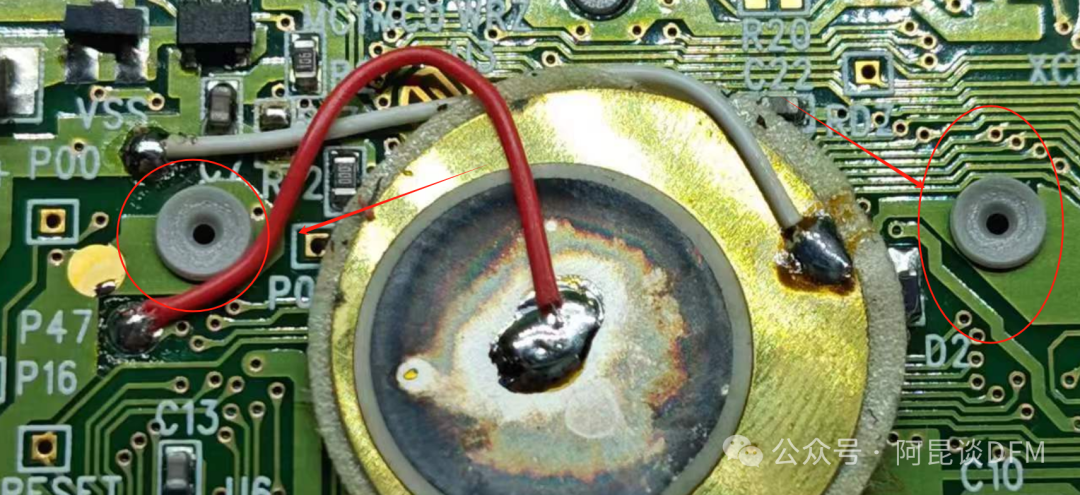

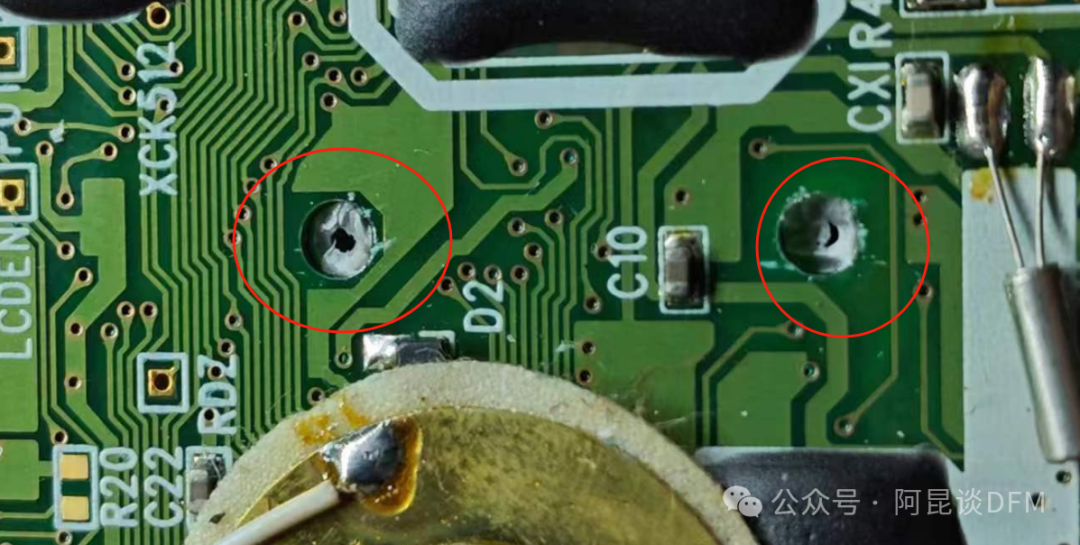

整个主板没有一个螺丝,全是这样的塑胶方式来固定,这个不像人工烫平的,有点像是用设备处理,因为外观一致性非常好。这个方法哪怕能用在今天的电子产品上也算挺有创意的,当然缺点是拆解后,就无法安装回去了。
直接用剪钳剪掉才能拿下主板。

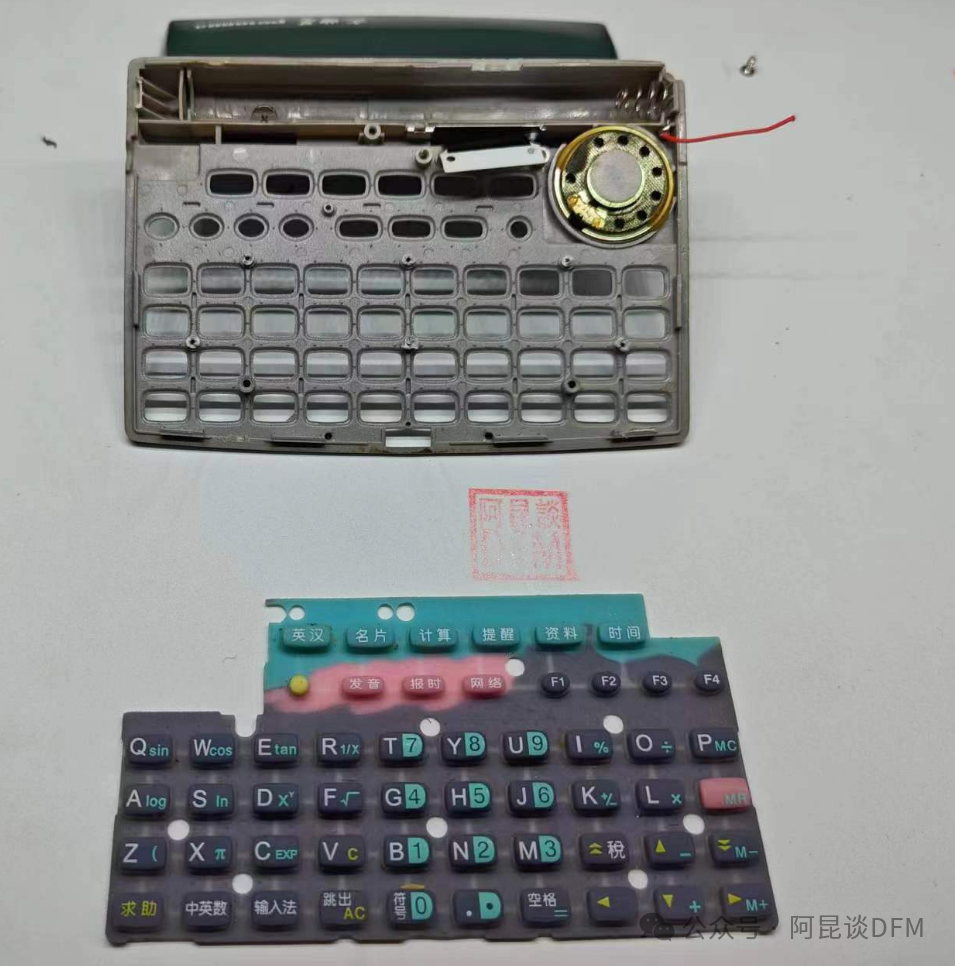

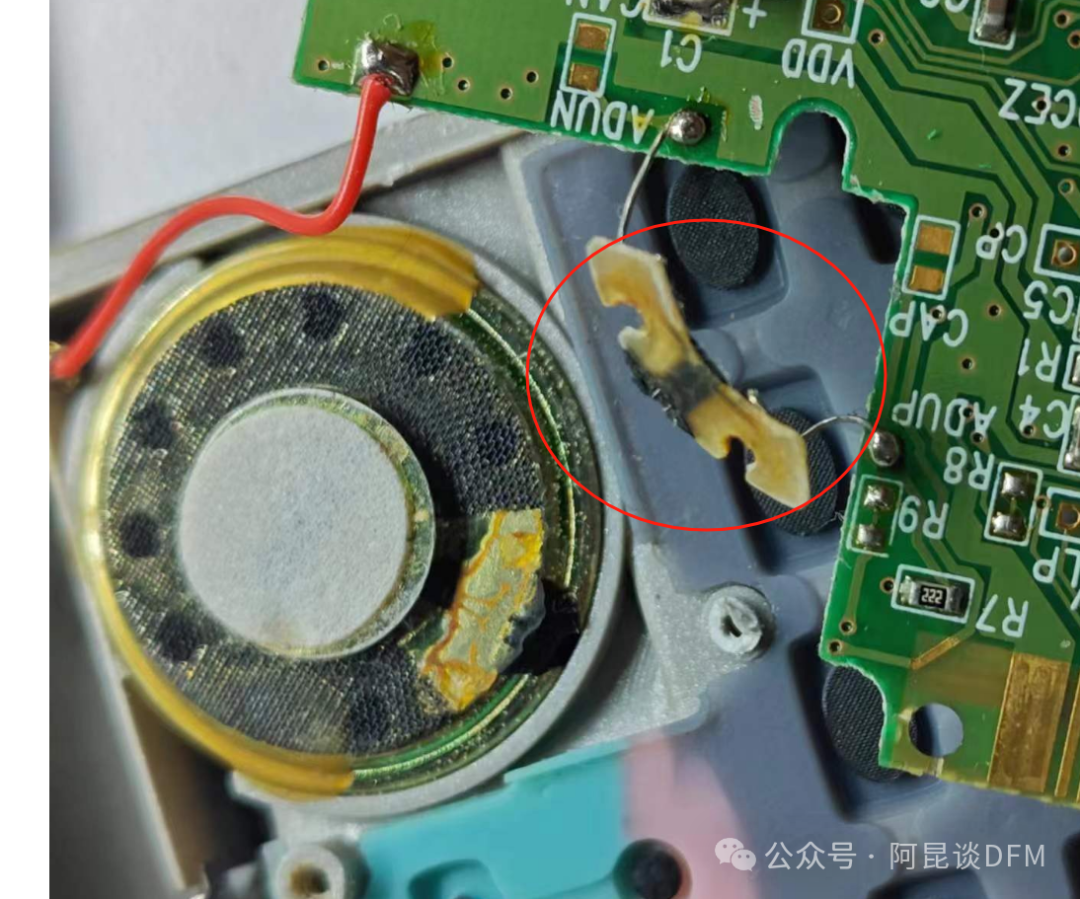

可能时间太久老化了,拆下主板,其实没多大力,但这个喇叭这一部分就脱落了。

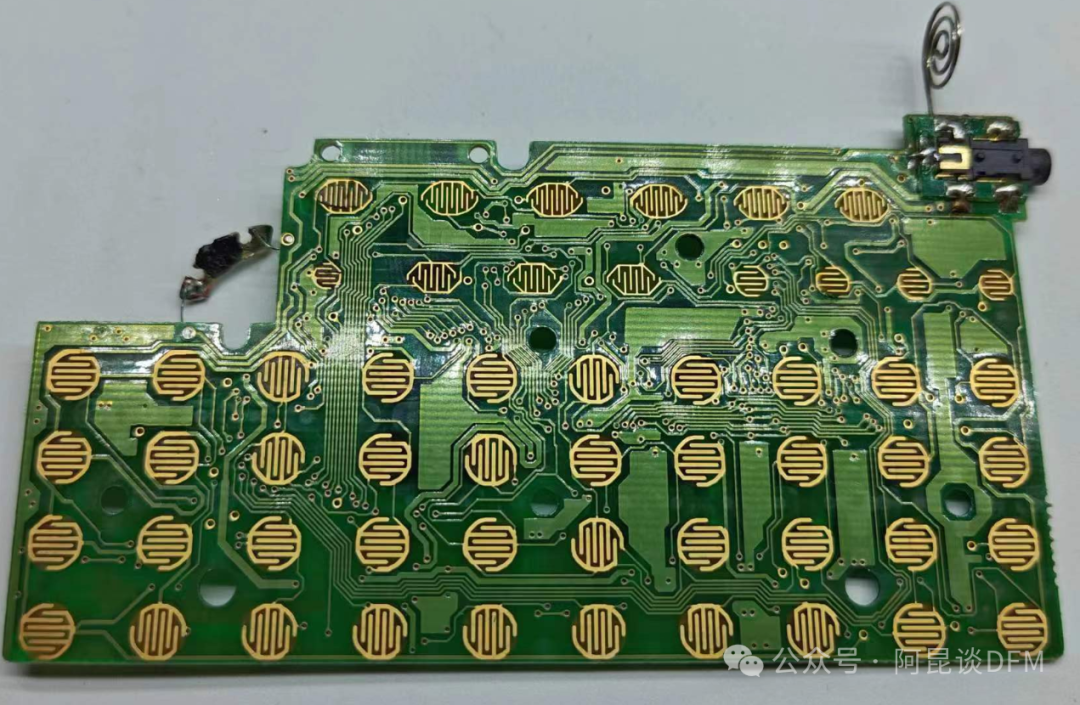

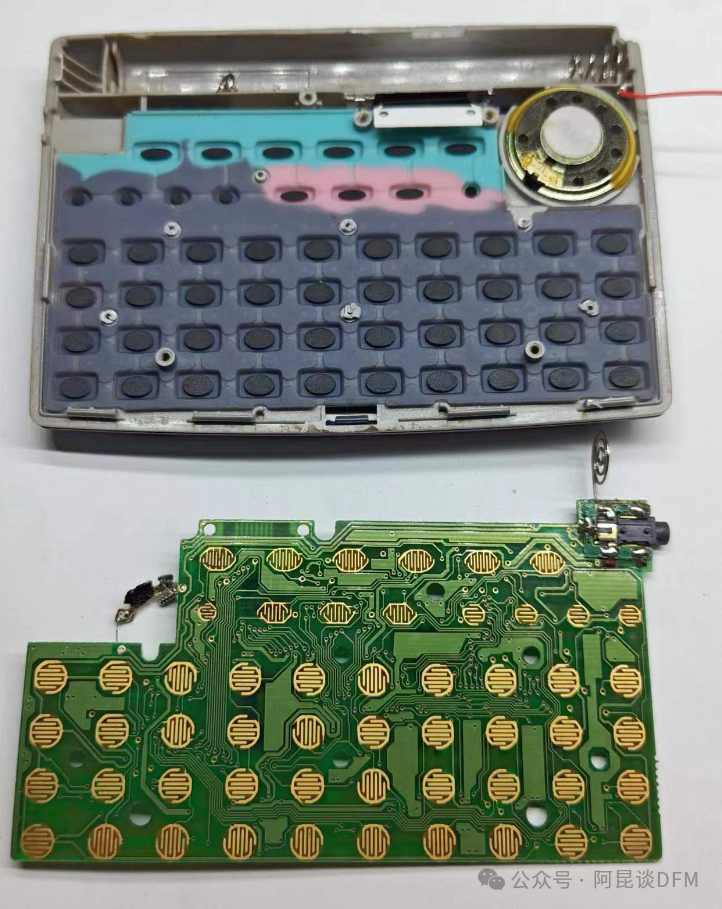

背面就是按键部分的金手指了,表面明显的沉金,这个PCB和上次一拆解的CC300明显看的用料好了同个抬阶。

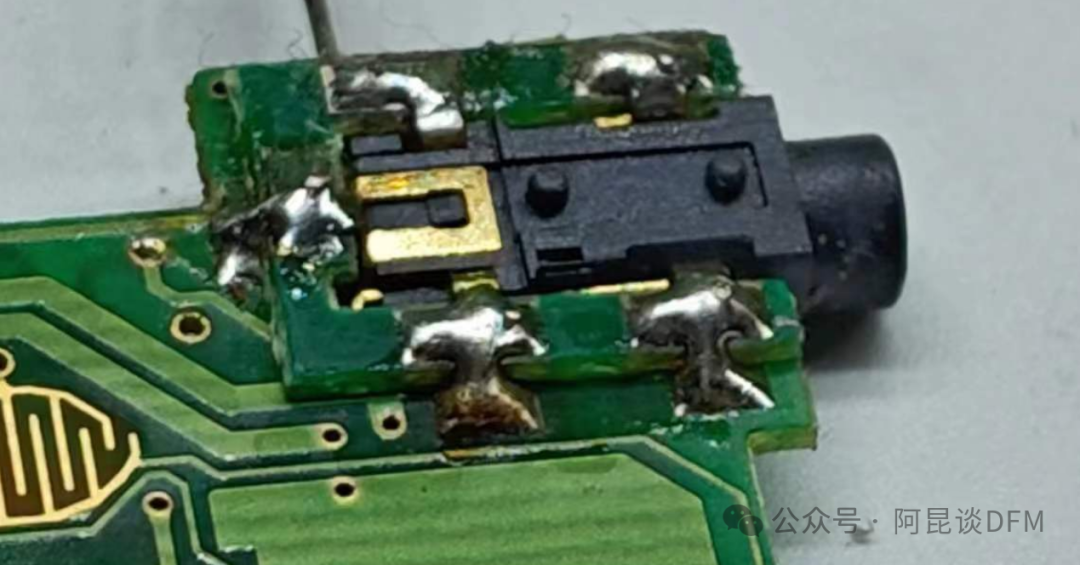

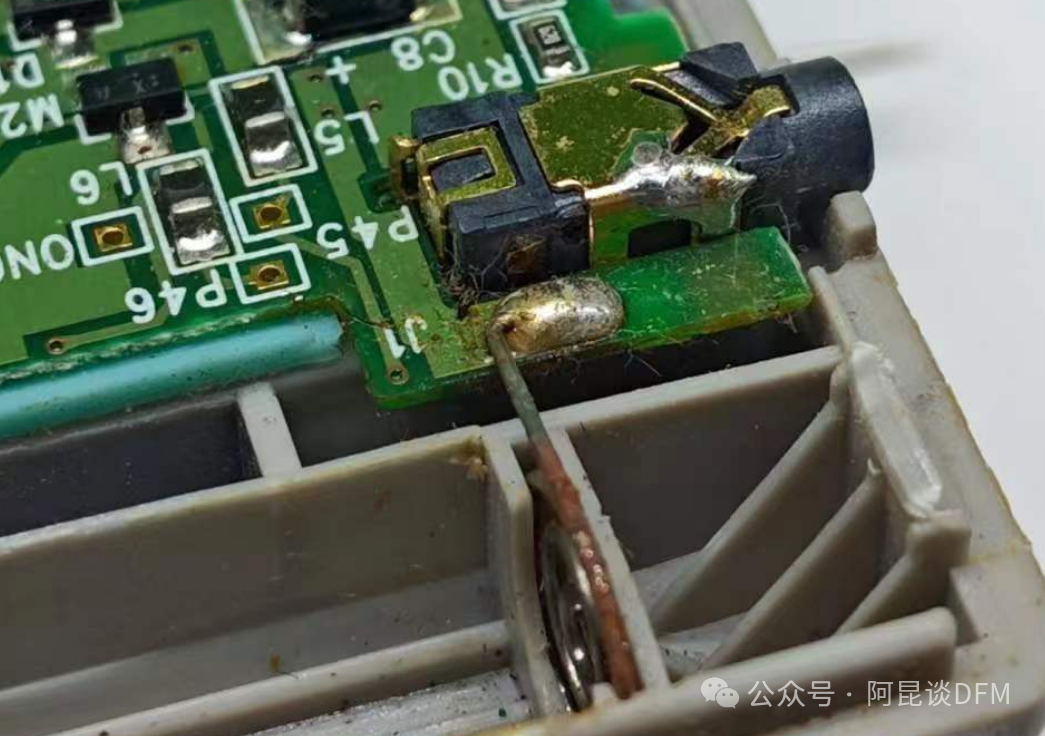

这个音频座居然是先焊在了一个小板上,然后才人工焊在主板上的。不知道是不是因为结构的问题还是其它原因要这么做。

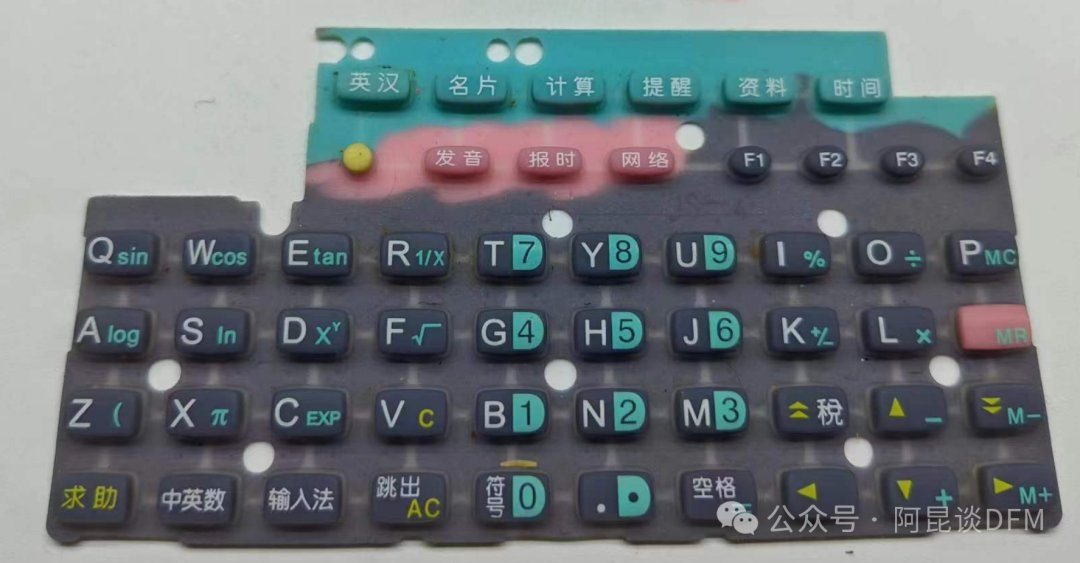

导电胶按键
内部真的简单,当年金远见公司挣的不少啊,当然当年材料可能也贵,至少PCB板我知道的是非常贵的。就连贴片焊点好像都是按分来算。

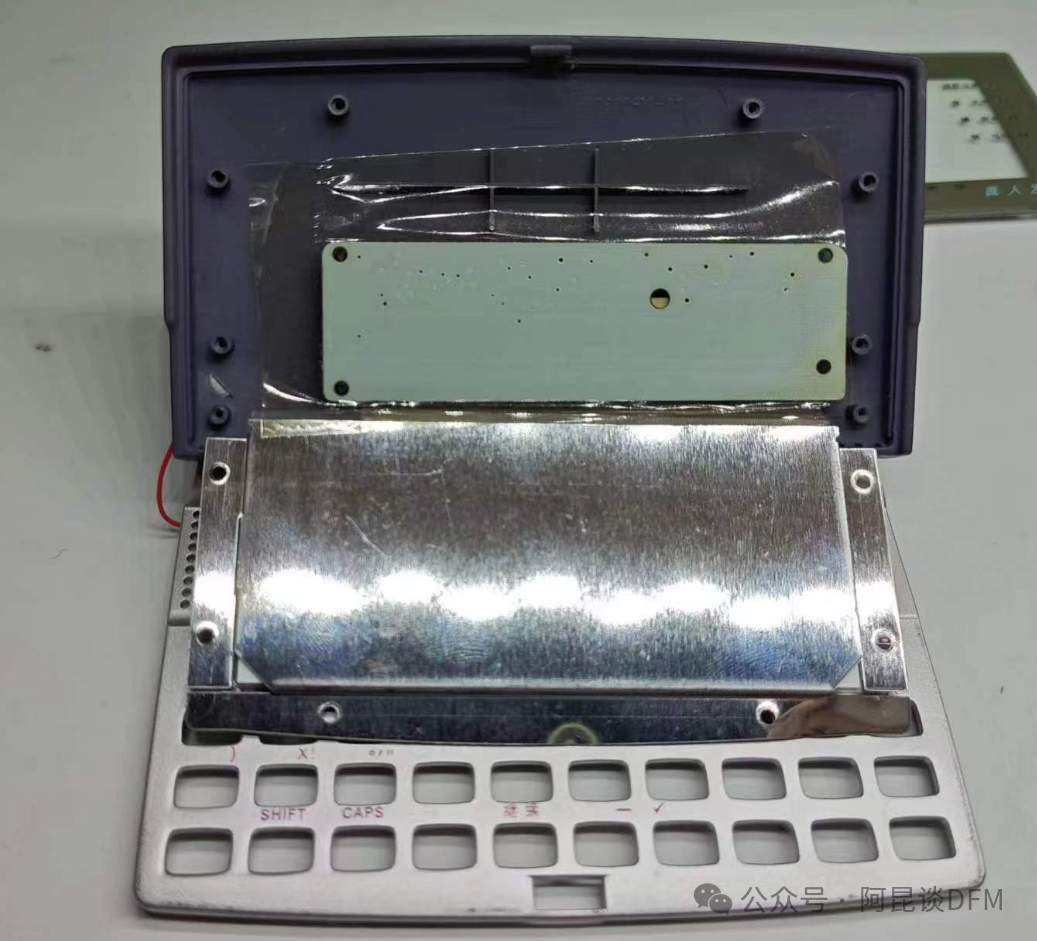

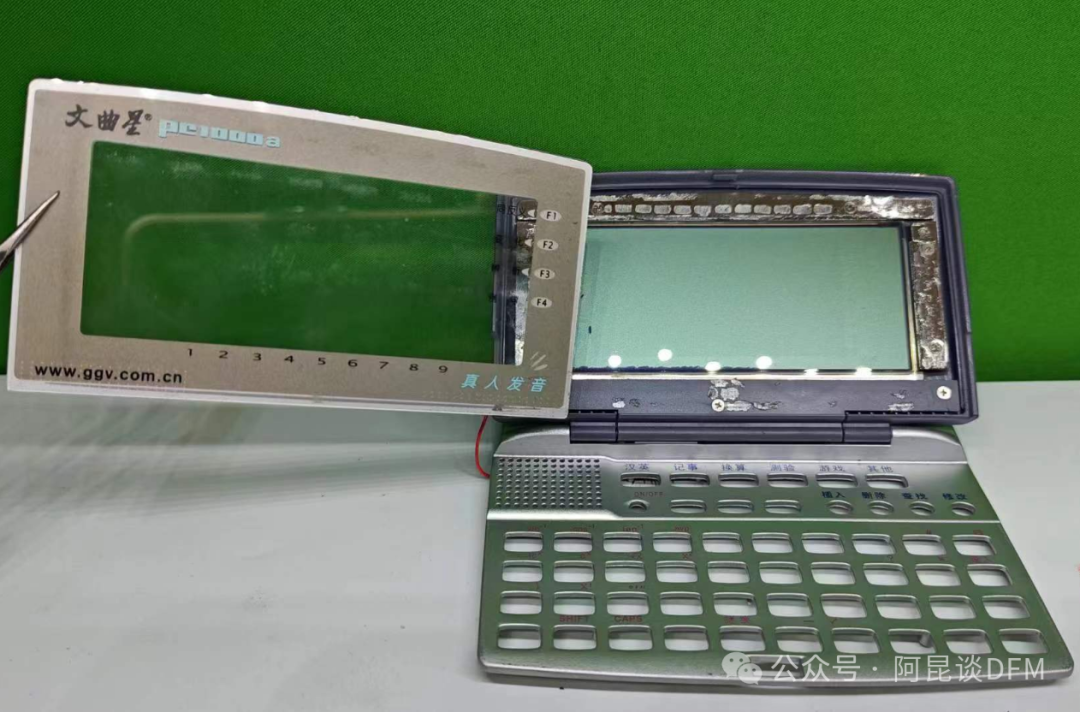

继续拆屏幕部分

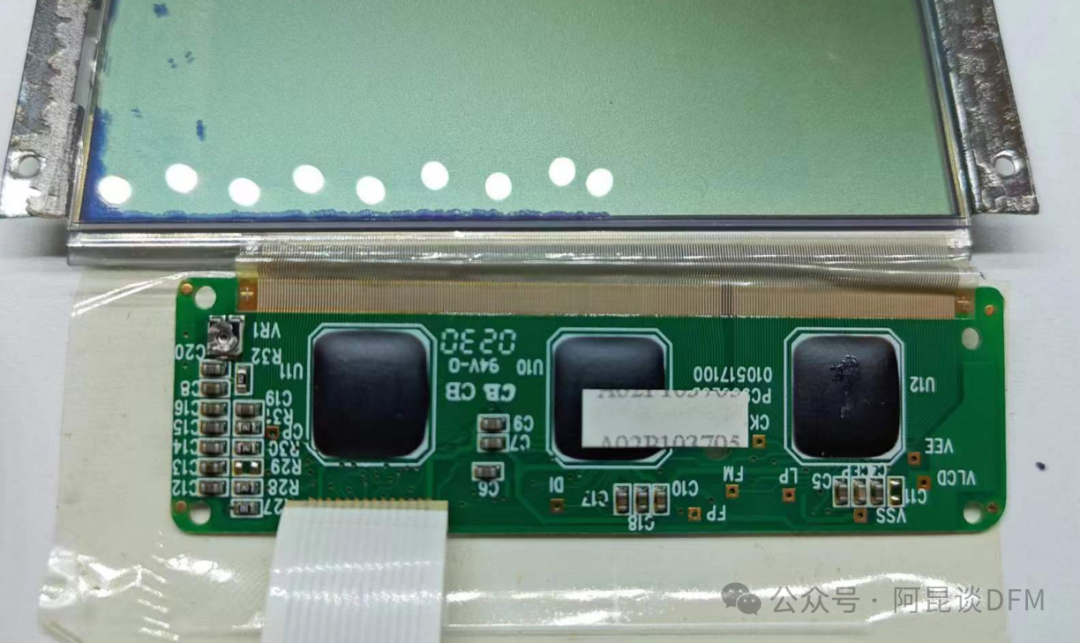

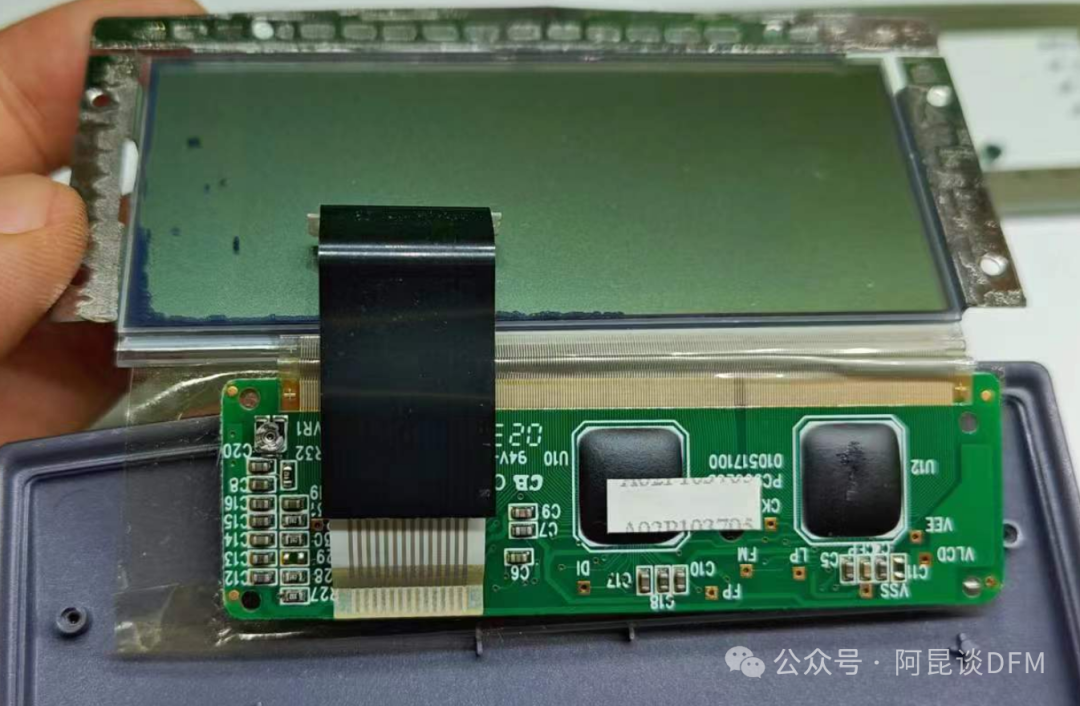

这是液晶屏的驱动板

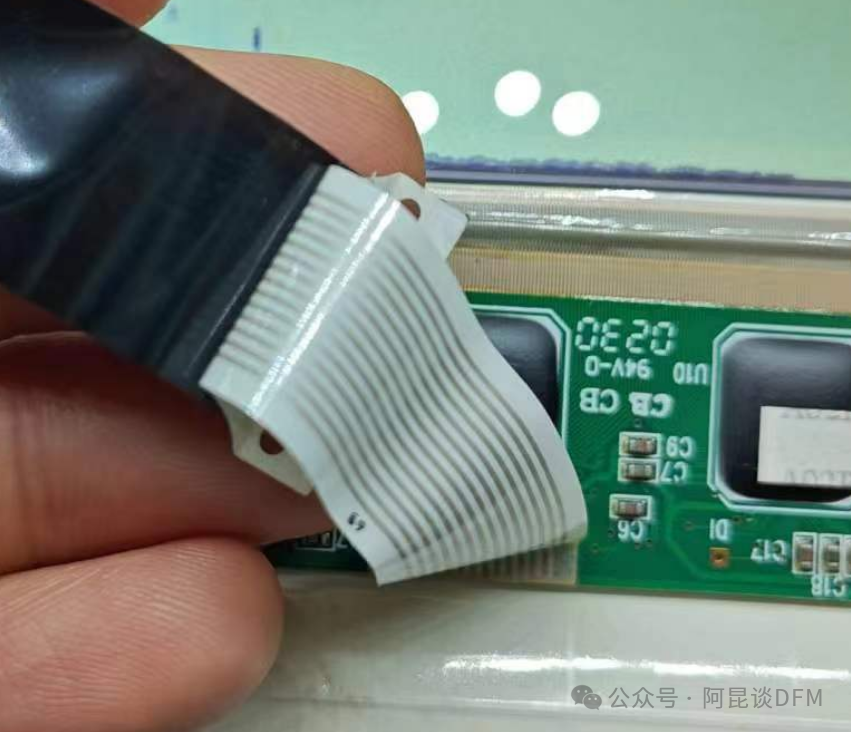

这既不像FFC线,更不是FPC软板线,不知道是属于哪种连接线,手感特别的软,比纸还软,主板和显示屏就是通过它来连接的。

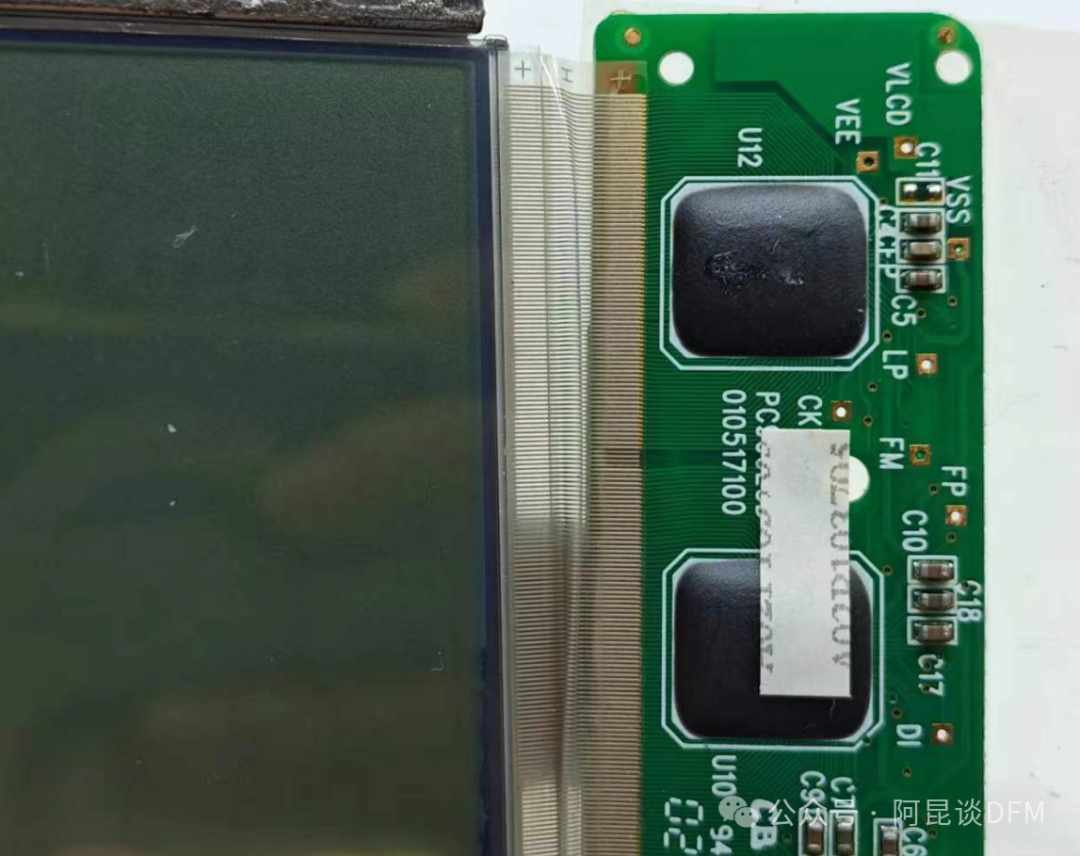

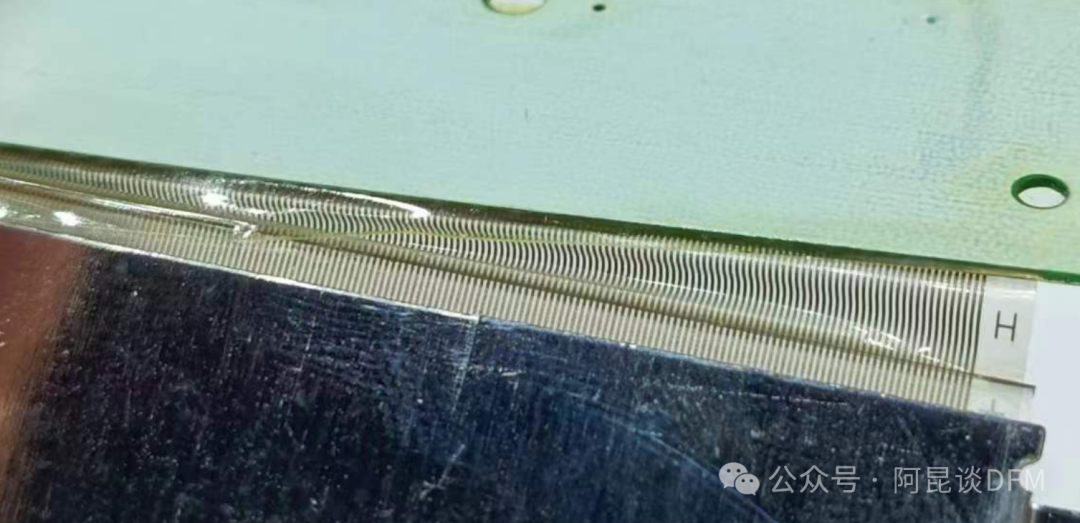

看看液晶和驱动板的数据线,使用的是斑马纸,密密麻麻,上百根,只要一根接触不良,就会出现亮线或暗线。

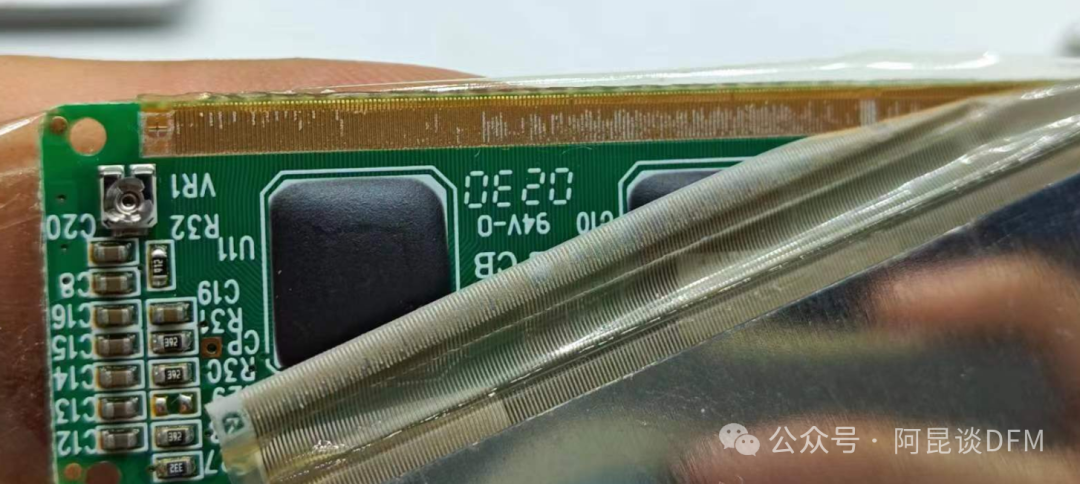

把斑马纸撕开来看下,是直接和驱动板的金手指通过热压压在一起的,这个要求其实挺高的,当然也是比较容易有故障的。
全部撕开。

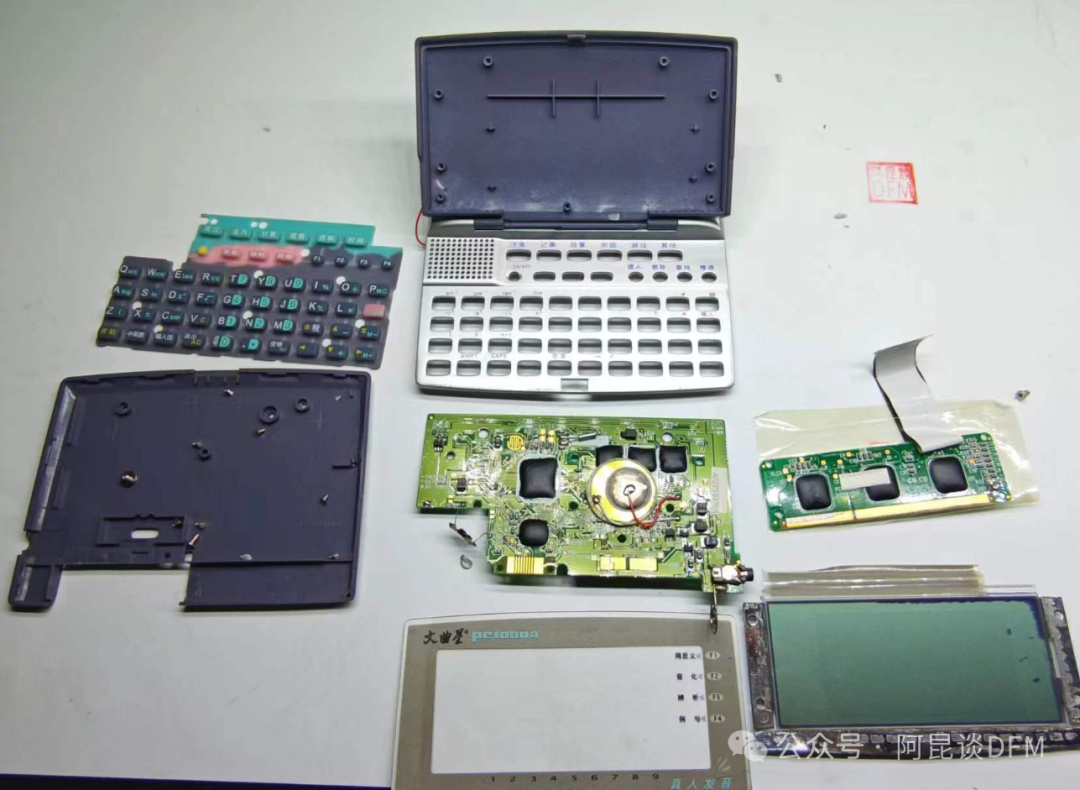

最后来张全家福!
