推荐这首班得瑞的”雪的梦幻“，这是我百听厌的轻音乐。点击播放，然后浏览文章 ，希望能给您带来良好体验。今天要拆解的是好多年前（大概在17年前后）买的硬盘播放器，主要是用来播放硬盘里的高清4K电影的。

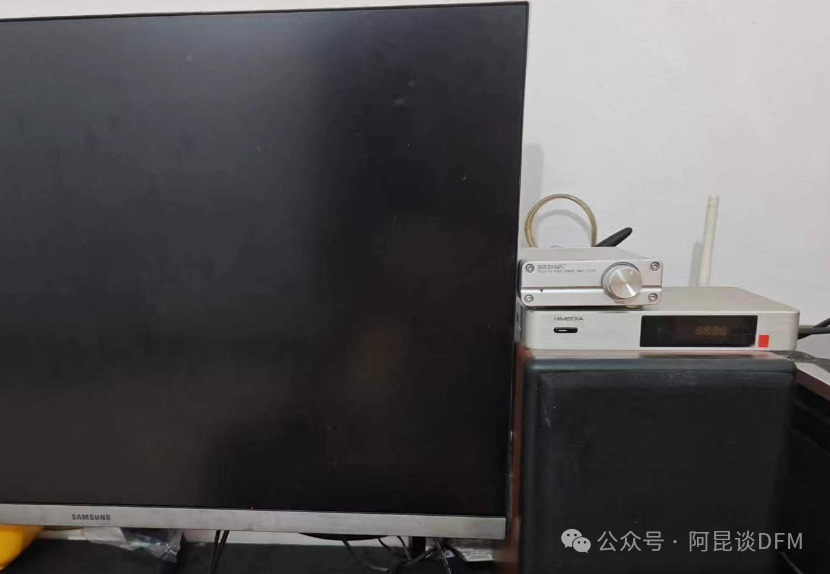

现在也很少用了，主要是拿来看网络电视，说实话，虽然这么多年了，但看网络电视时各种操作完全没有卡的感觉。

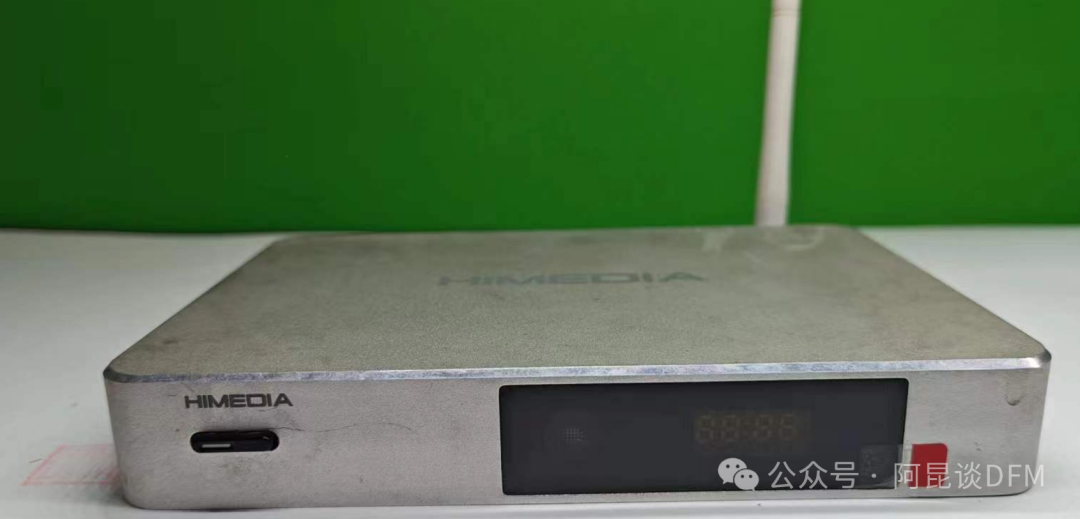

银色的CNC铝合金外壳，档次感觉还是很高的

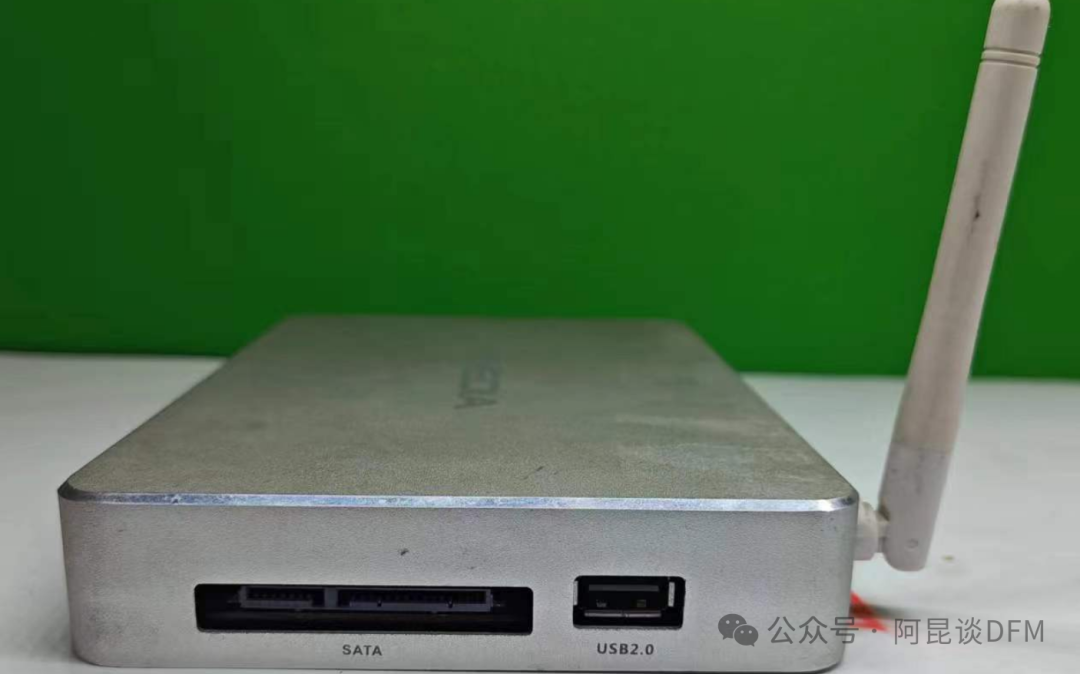

右侧是一个SATA口，这个是直接用数据电源来接大容量的机械硬盘播放（实测4T的台式3.5寸硬盘没任何问题），还有一个USB2.0
左侧是一个USB3.0\USB2.0\TF卡，三个接口这个外置扩展能力没得说了，还是很强的。

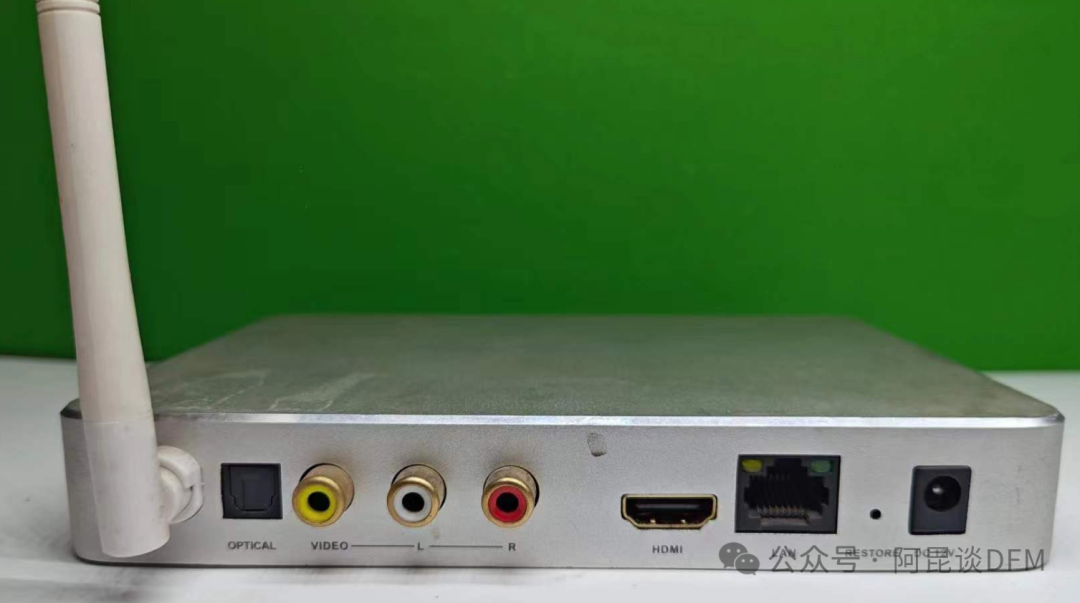

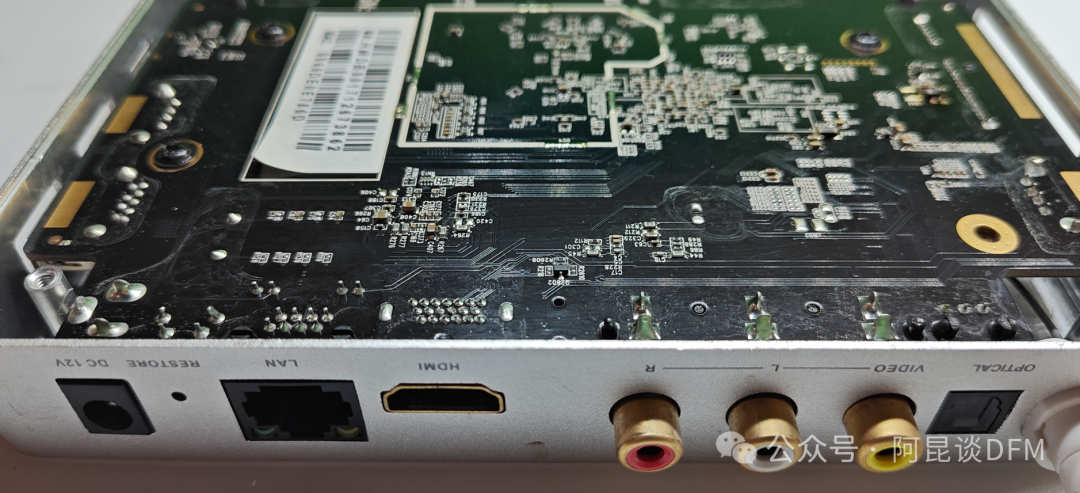

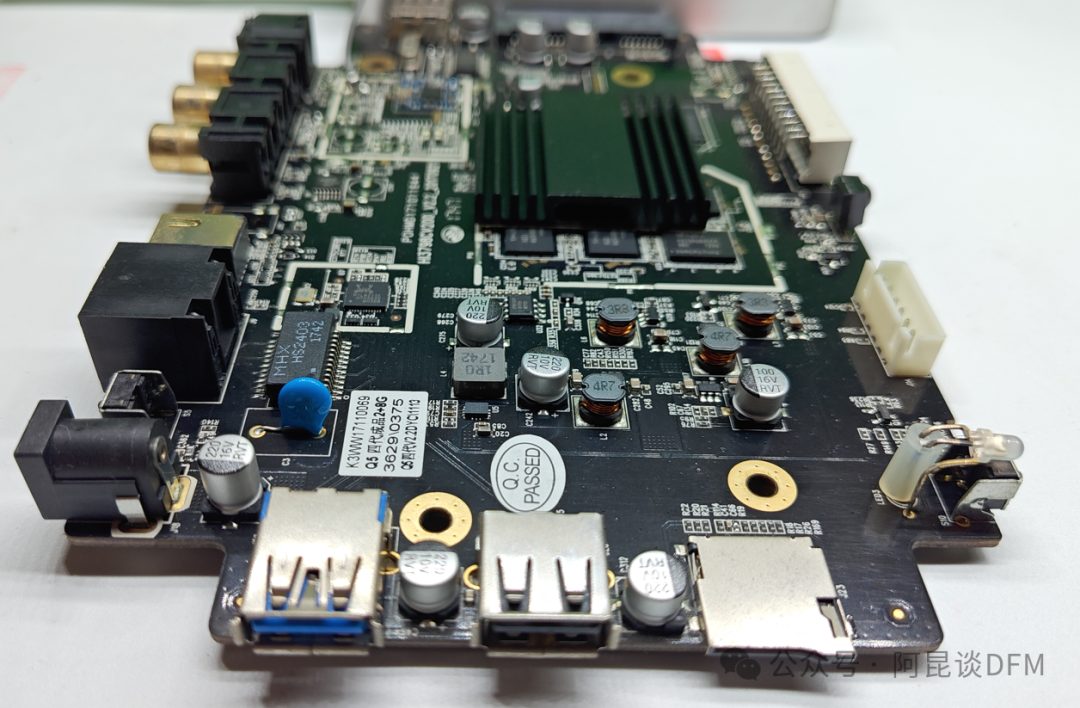

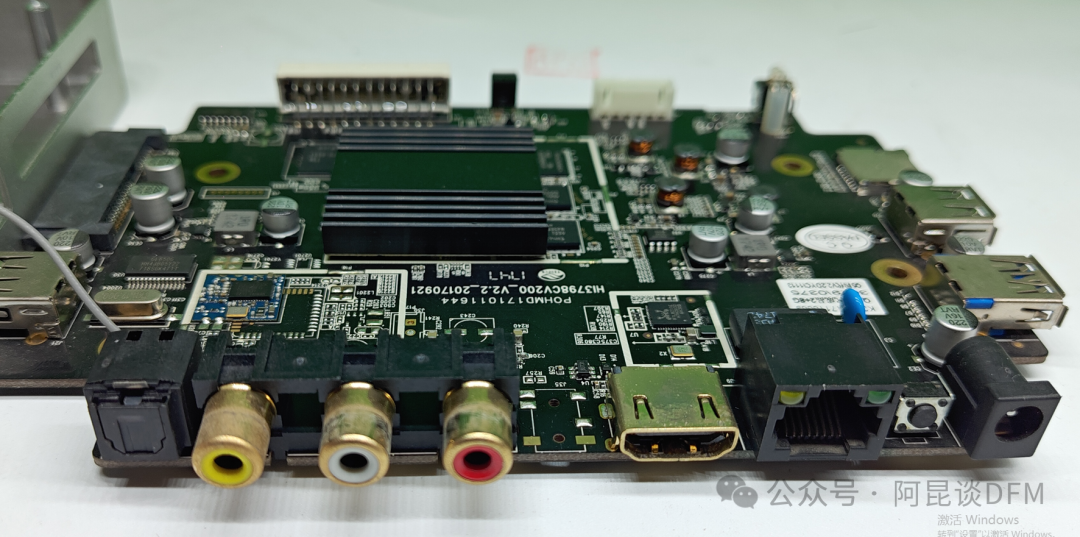

这是后面的电源、网络、音视频各种接口了。

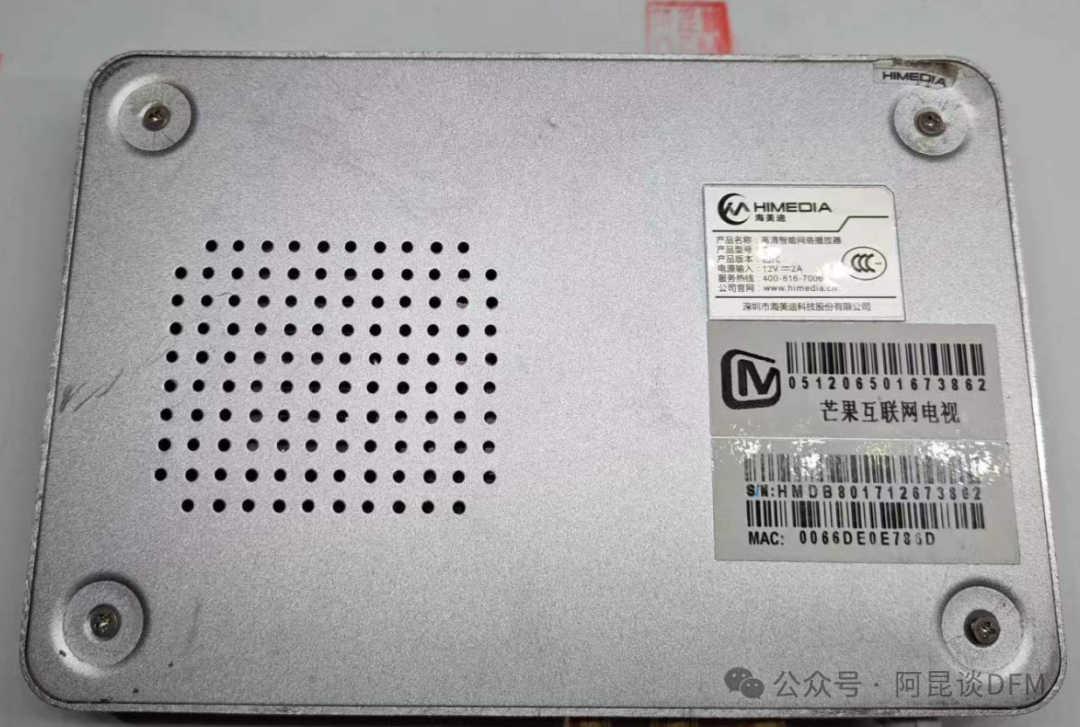

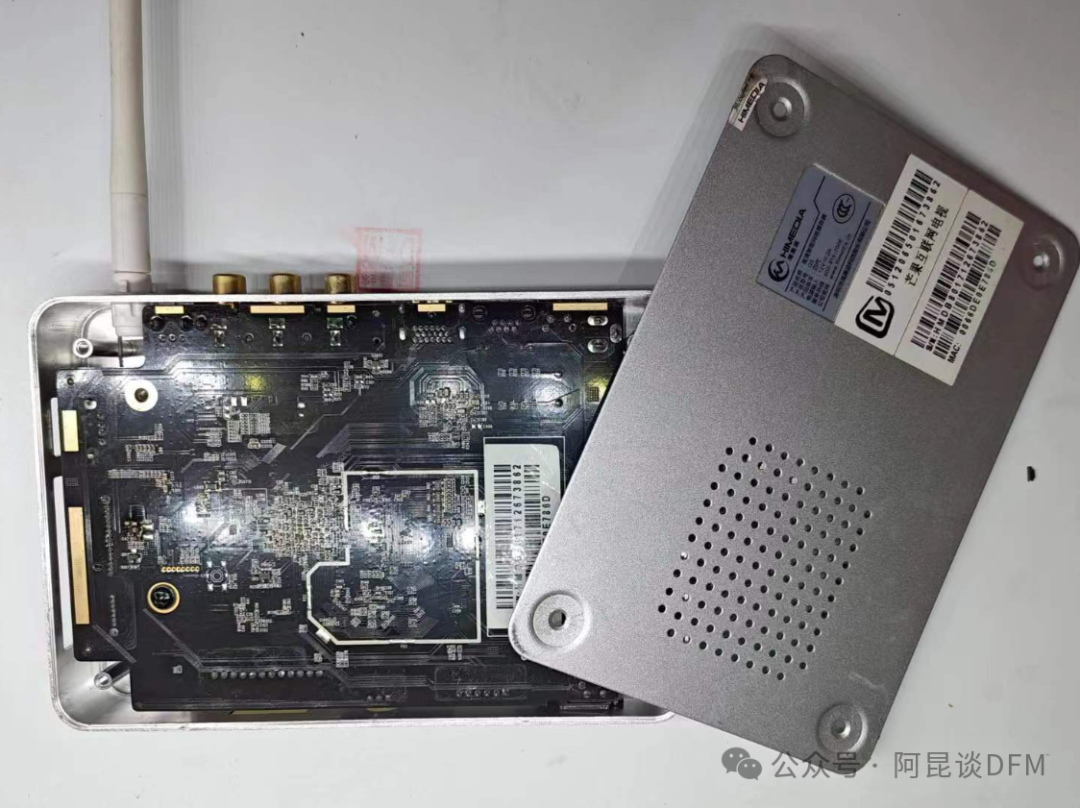

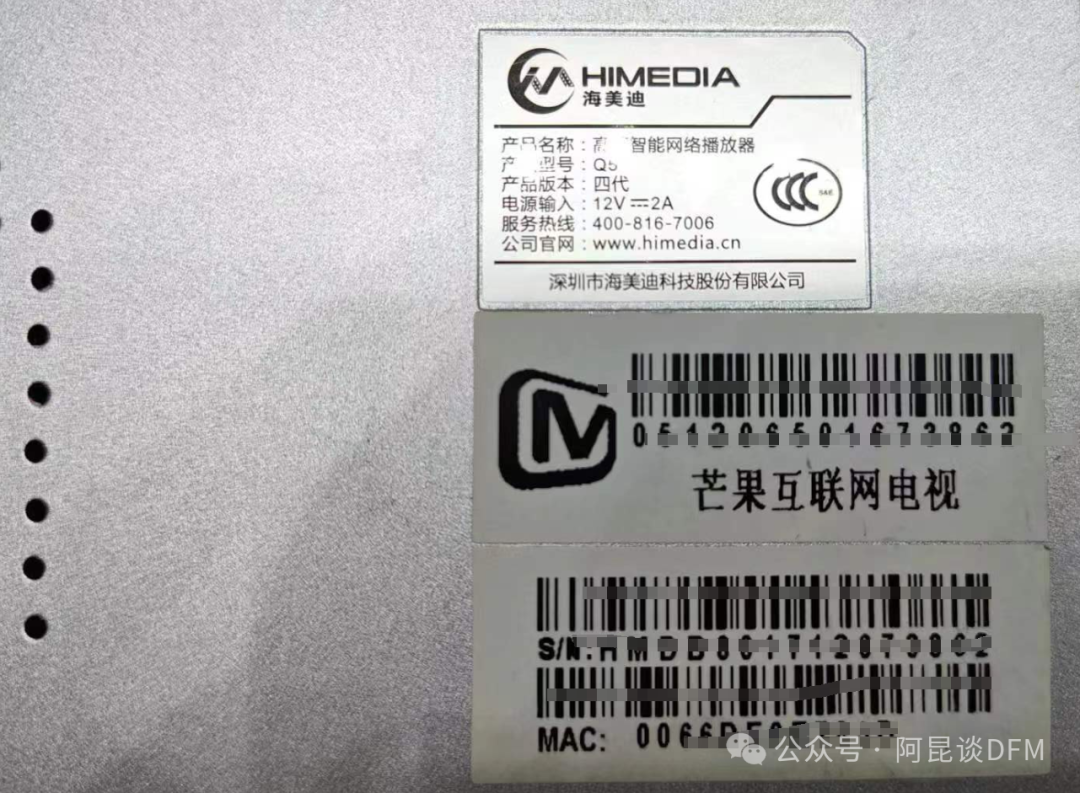

背面散热孔和标签
芒果互联网电视，因为这个机器内主要是绑定了“芒果TV”，当然也可以安装其它的APP，不过体验还是用他已经安装的APP好点。

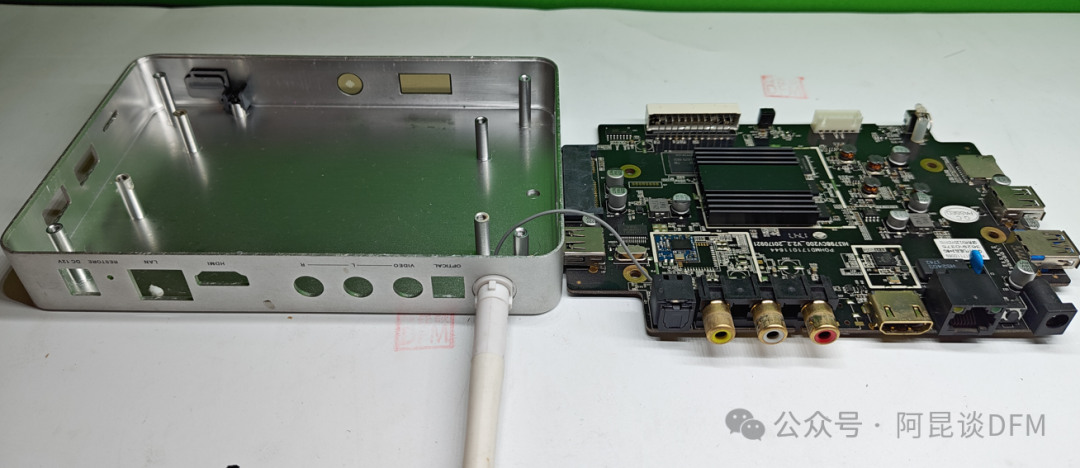

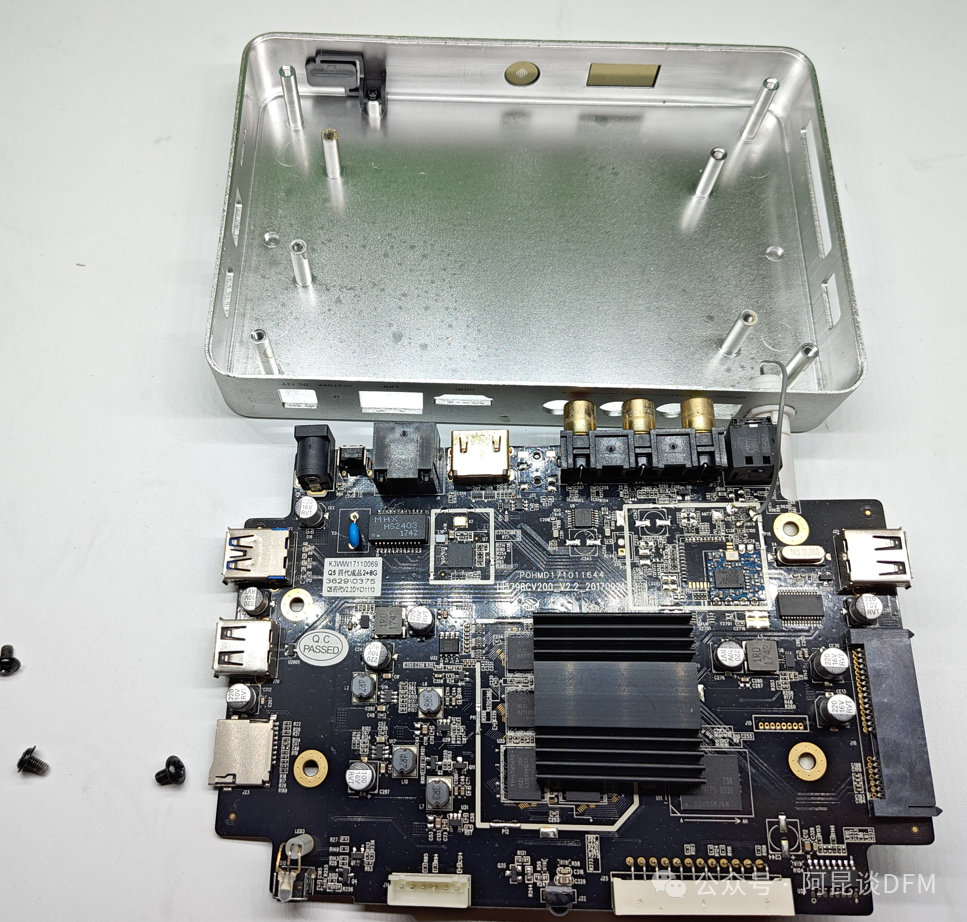

四个螺丝就直接从下面拆开来了，说实话，我觉得这个设备的这个结构设计好，简单方便，不像其它产品感觉安装拆开都复杂，电路板从下面安装，这样这个上壳的外壳可以更好的进入外观设计，下面就是一块底板盖板，简单又方便。

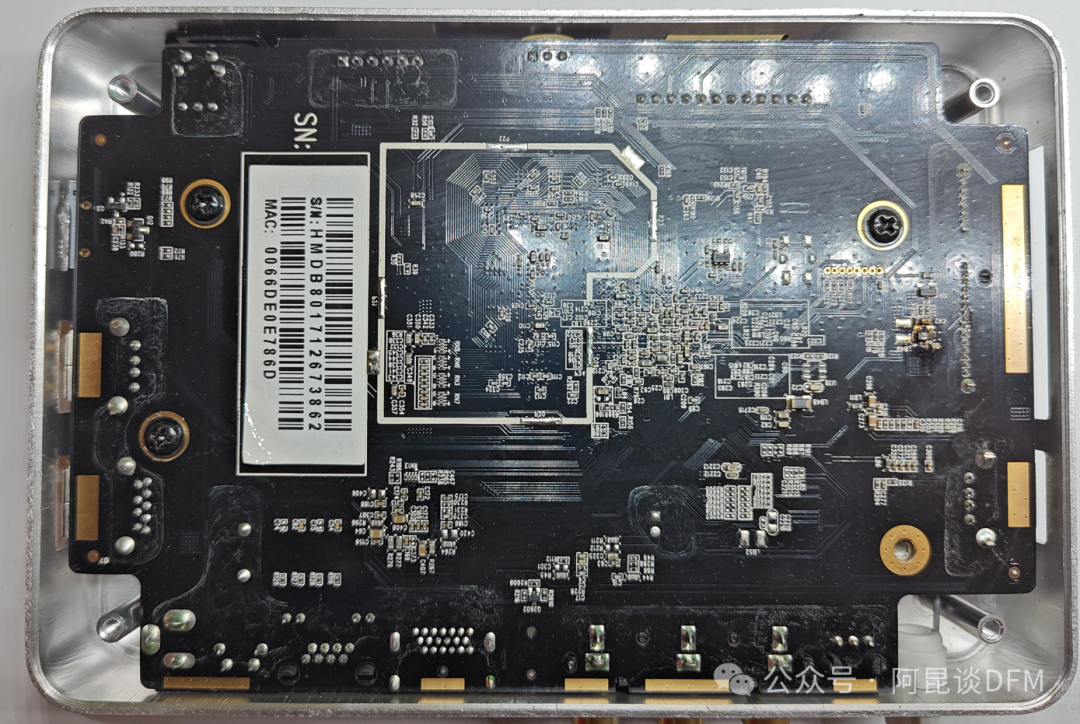

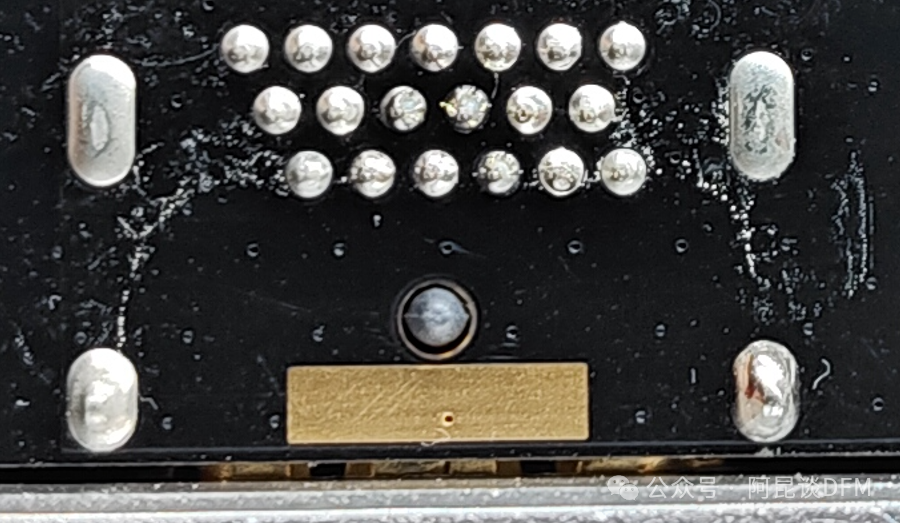

这个印迹可以看的出，插件部分是波峰焊用了治具的痕迹。

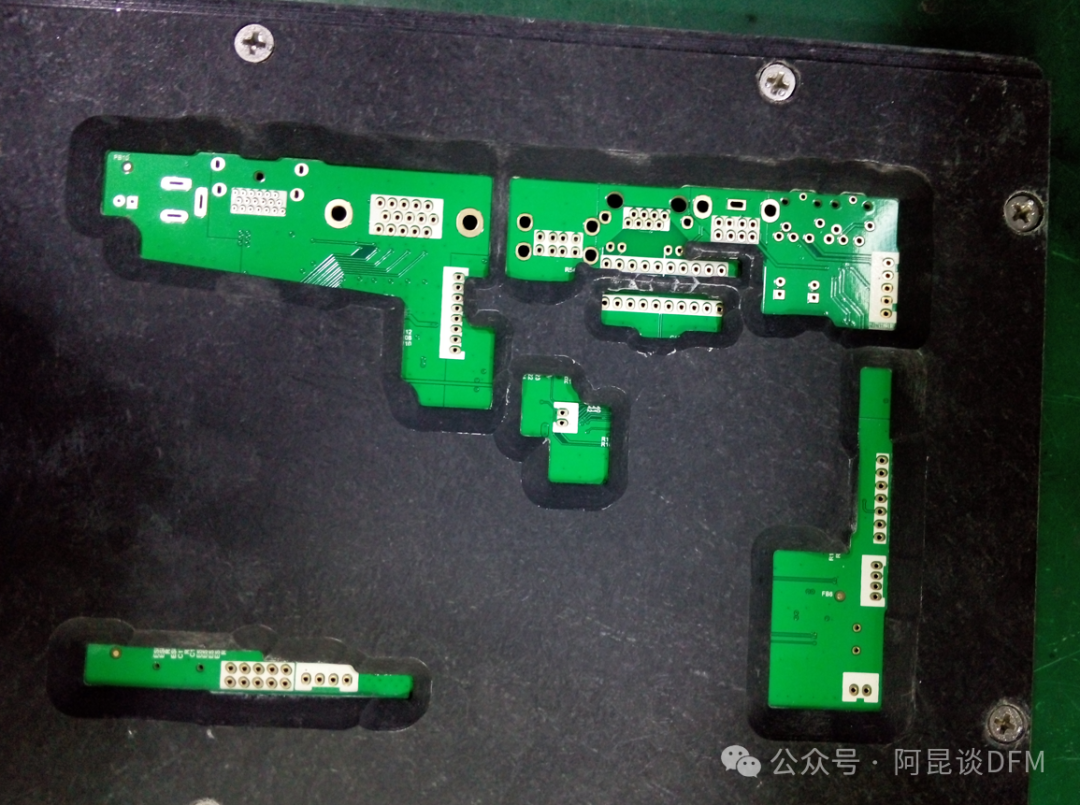

这就是波峰治具焊接插件的样子。
还发现有一个很有意思的设计现象

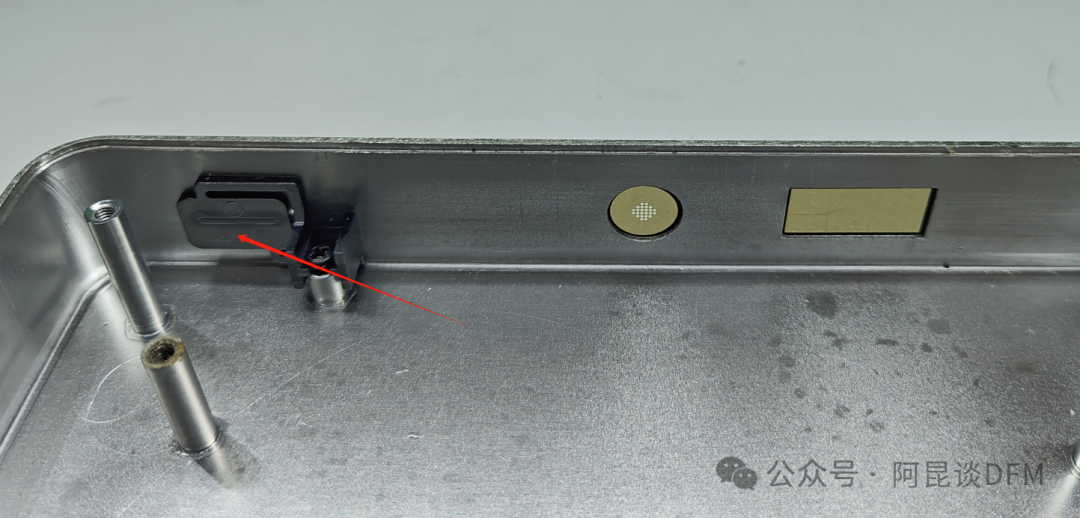

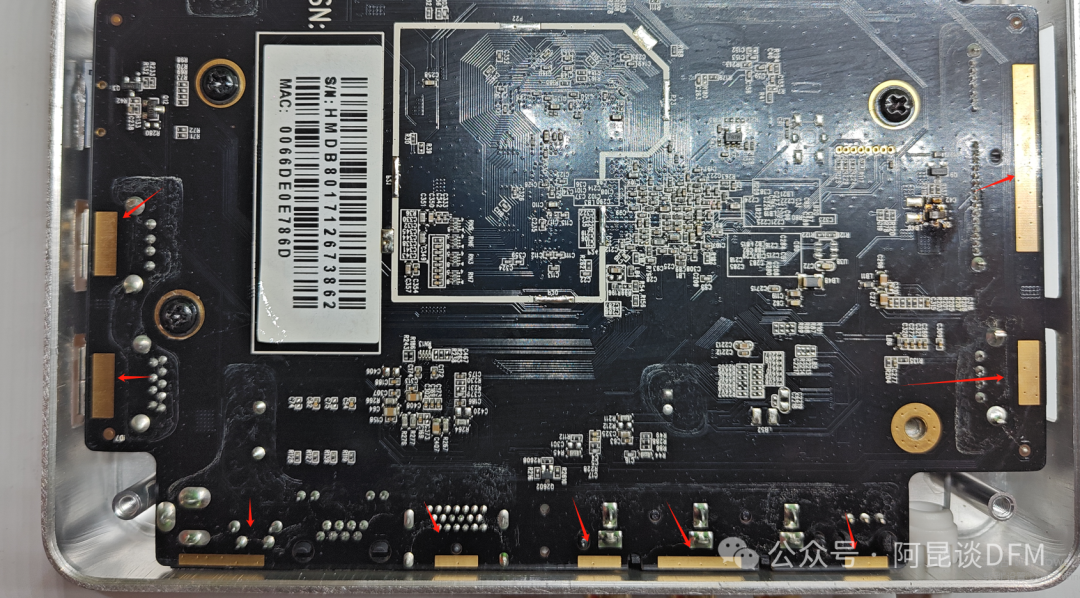

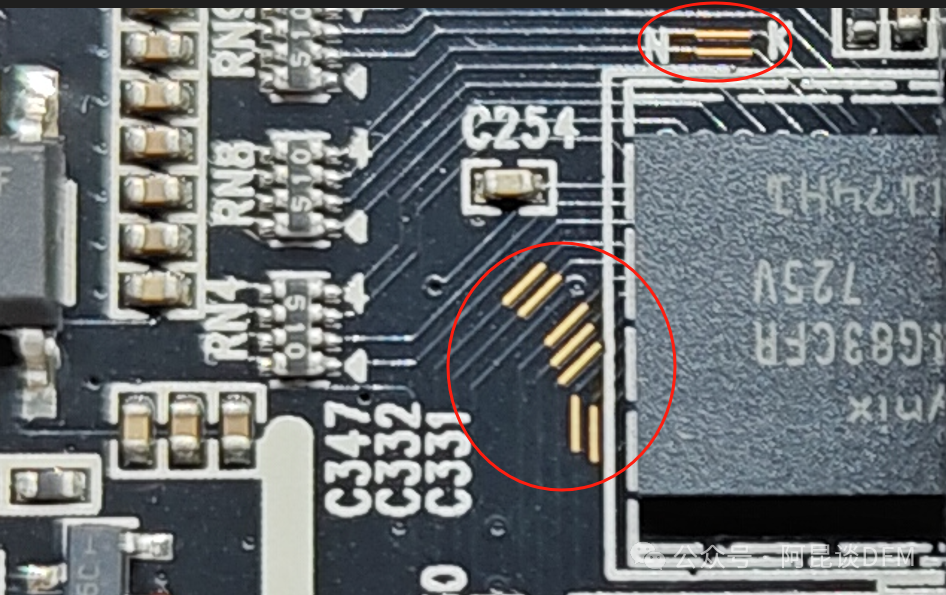

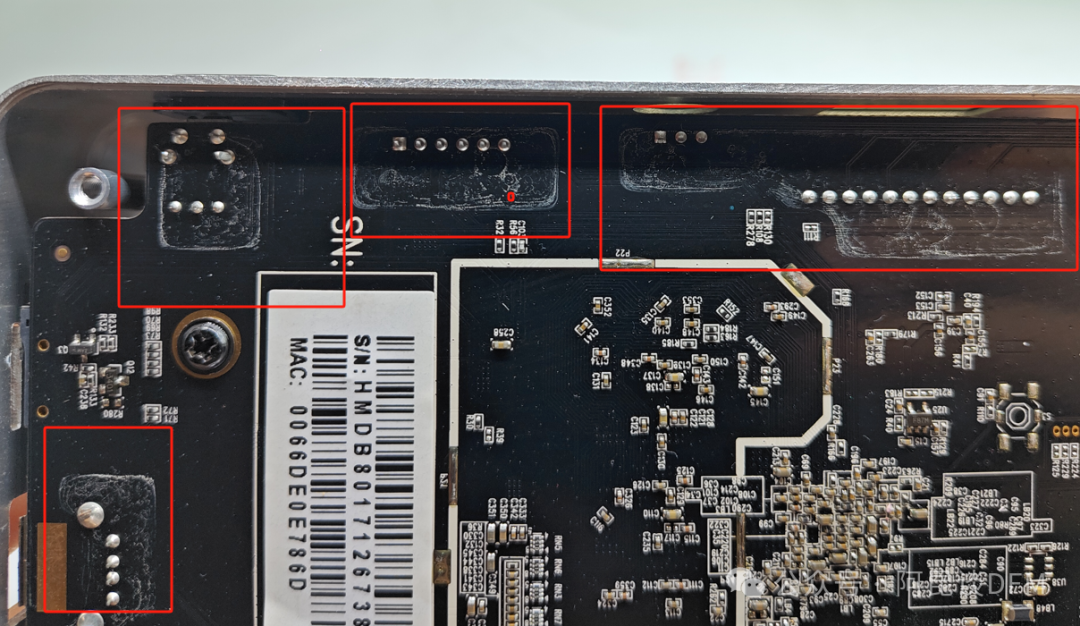

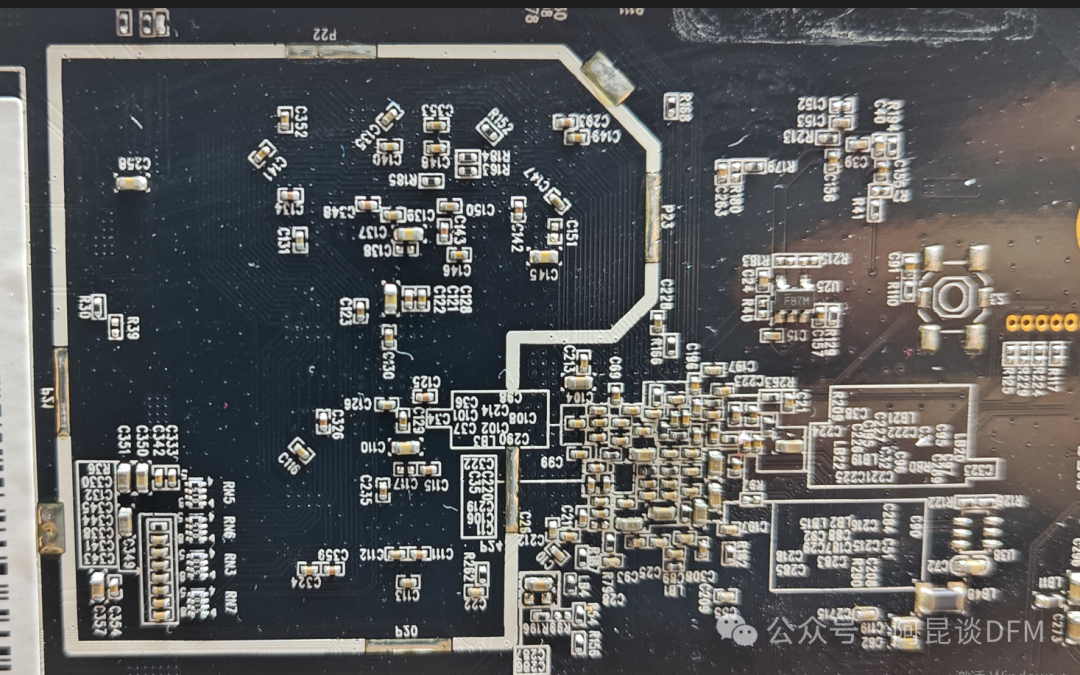

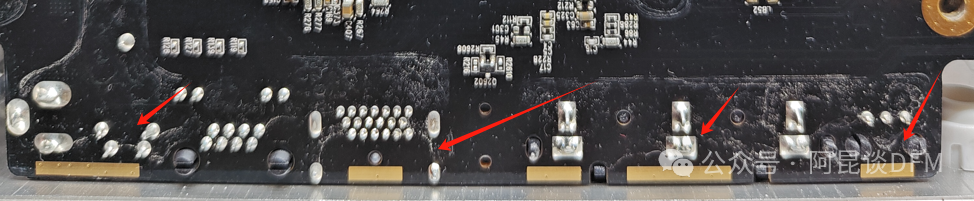

每个接口部分都是专门开窗了一小块打上了过孔和地连接。

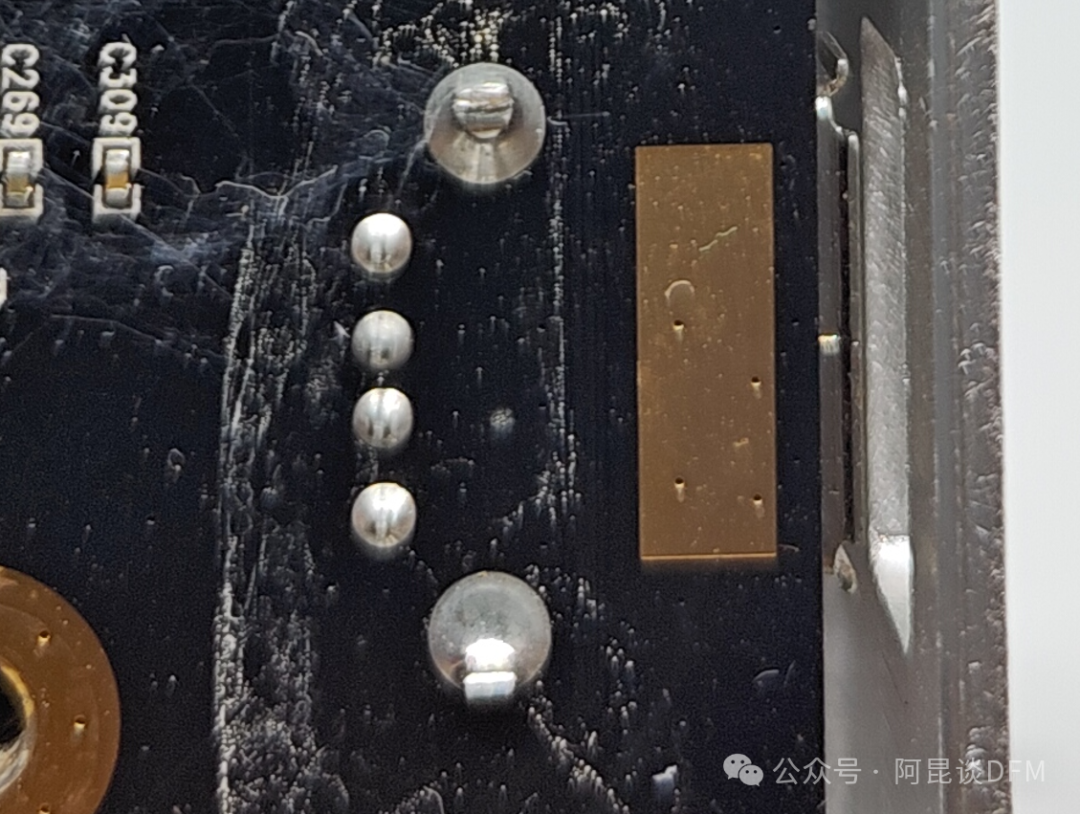

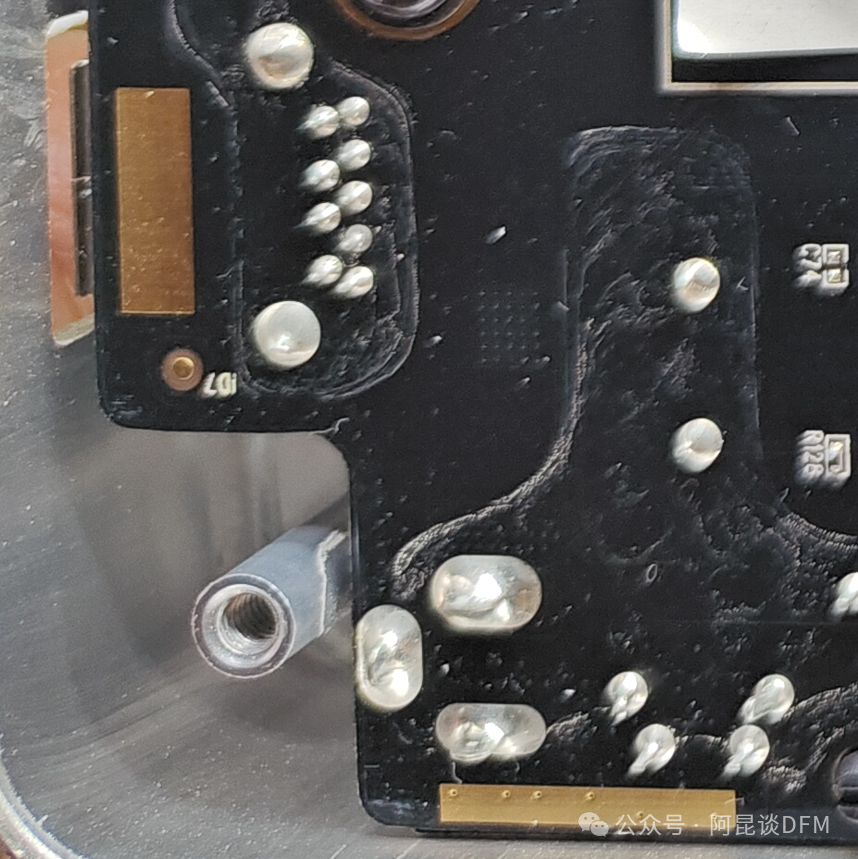

看这个打的过孔也不多，为什么要这样特意开个窗设计？

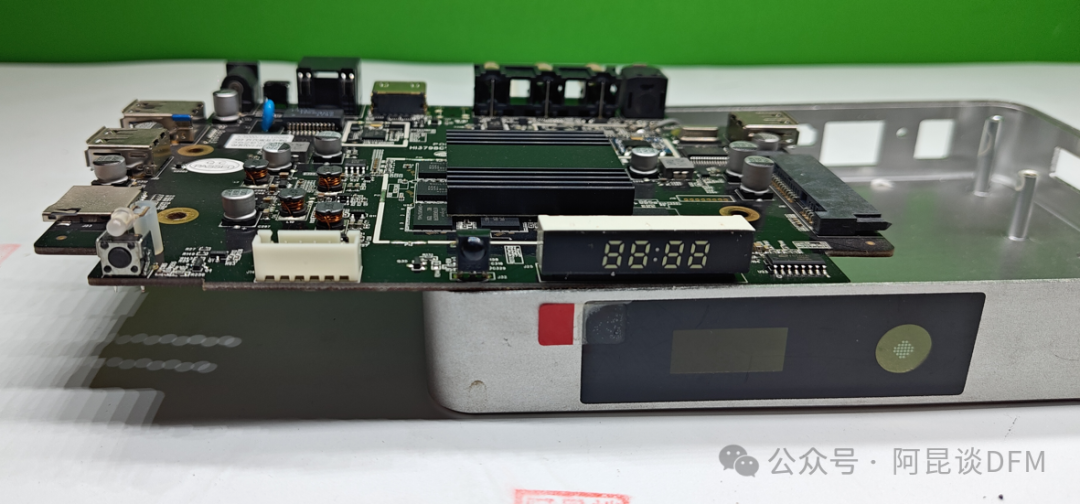

翻过来看正面

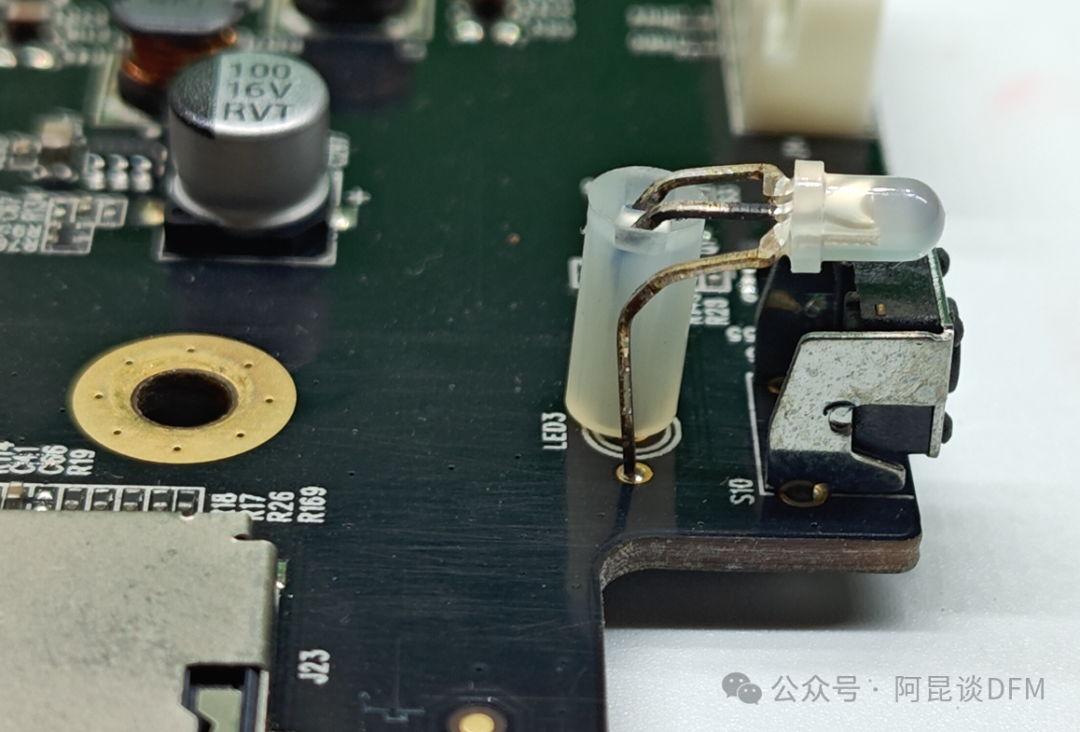

开关按键

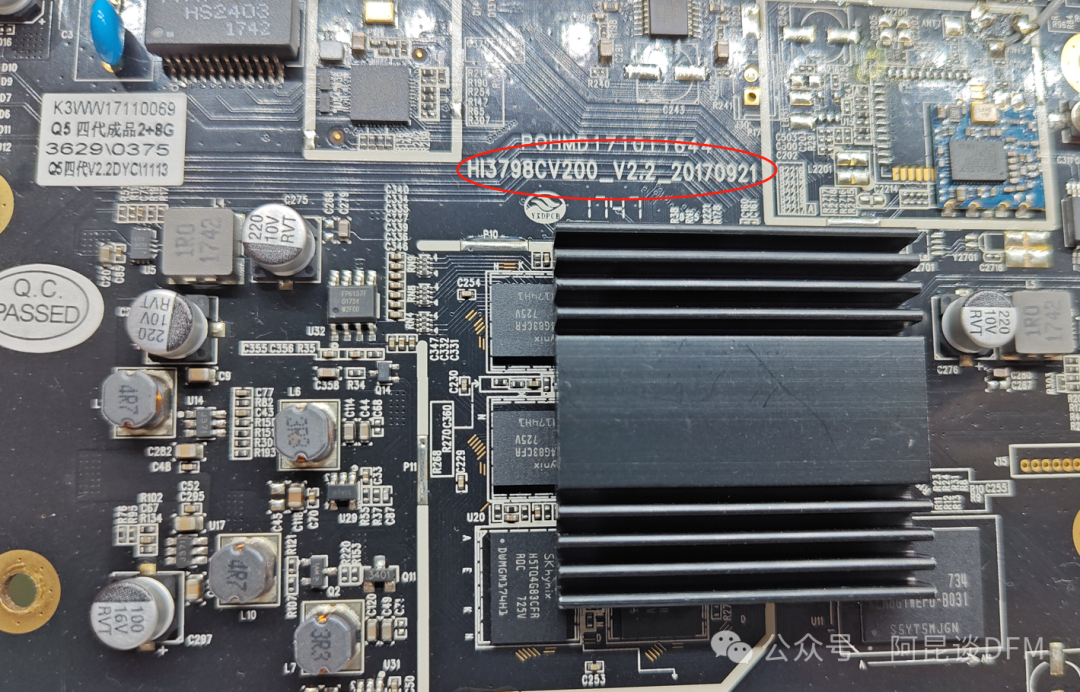

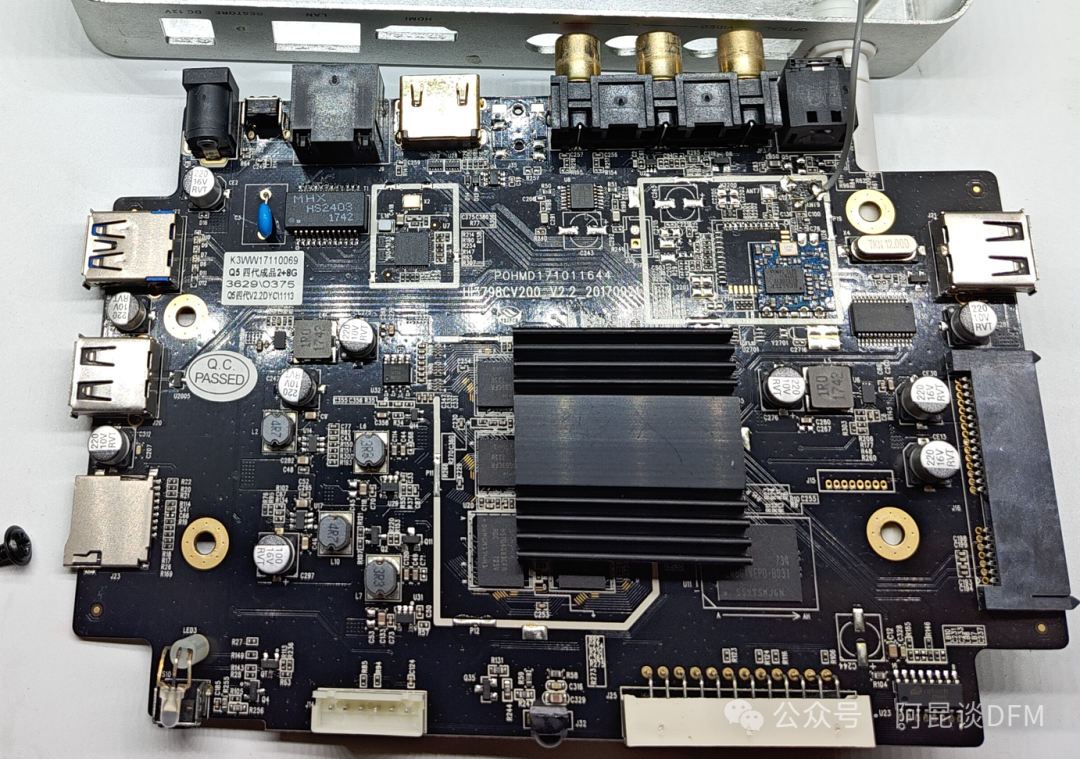

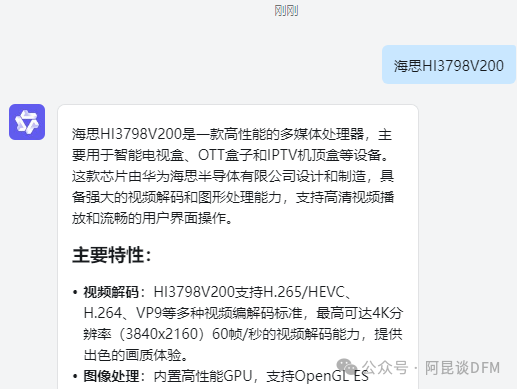

虽然散热片盖住了CPU，但是通过pcb文件名可以知道这是一个海思的ARM芯片H3798CV200。
查了一下这个方案在机顶盒里用的非常多。

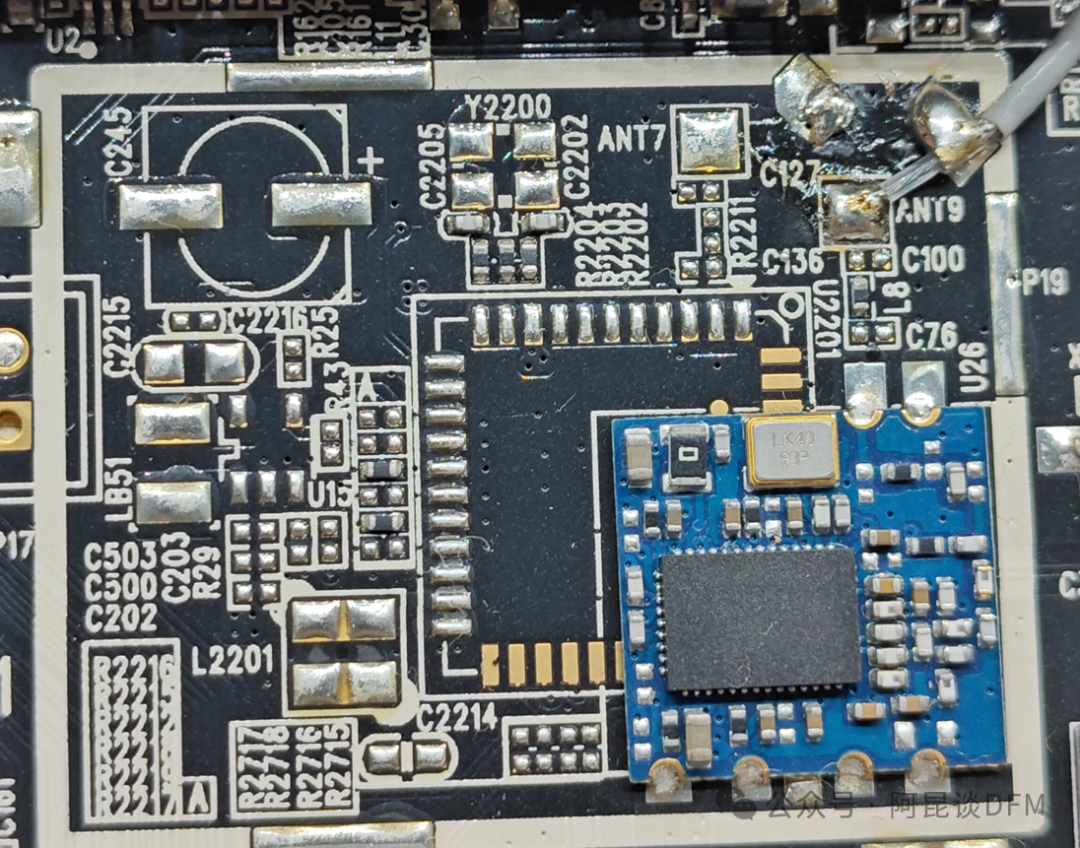

这是一个WIFI模块，通过他来无线连网

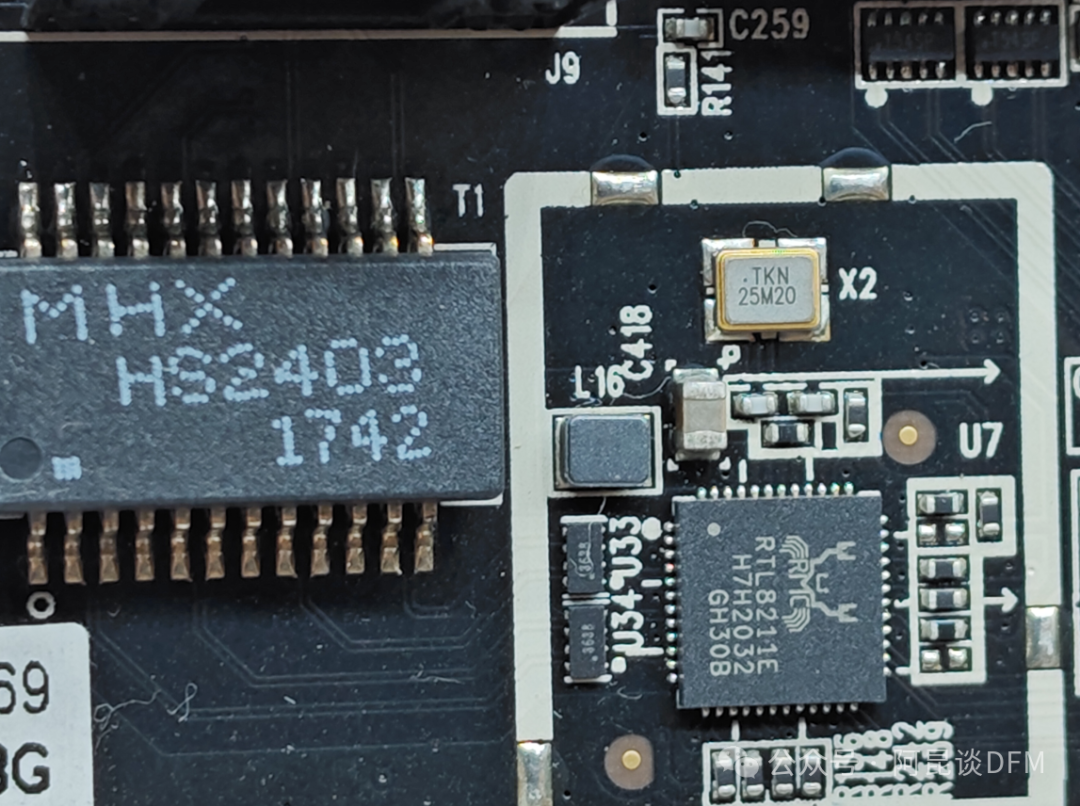

网络口边上的这个RTL8211我熟，这是一个千兆PHY芯片，这个电路板画的挺规整，每个模块电路还特意用框框起来。左边的HS2403是千兆的网络变压器。

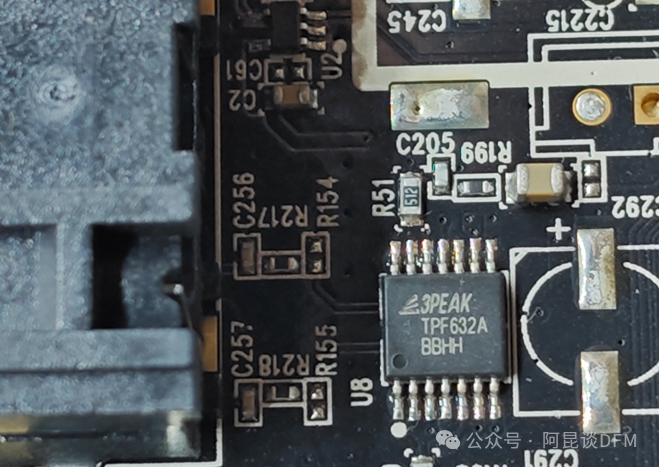

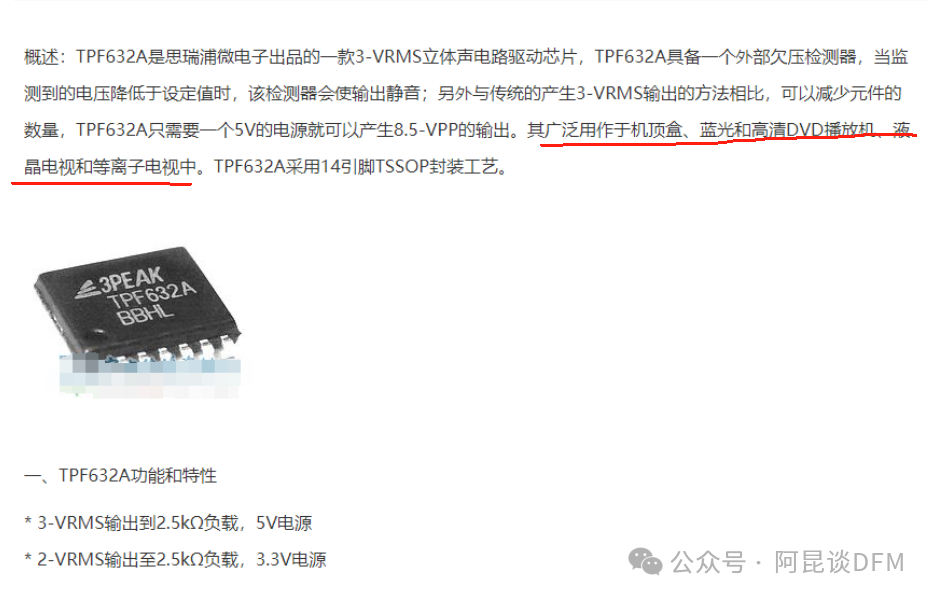

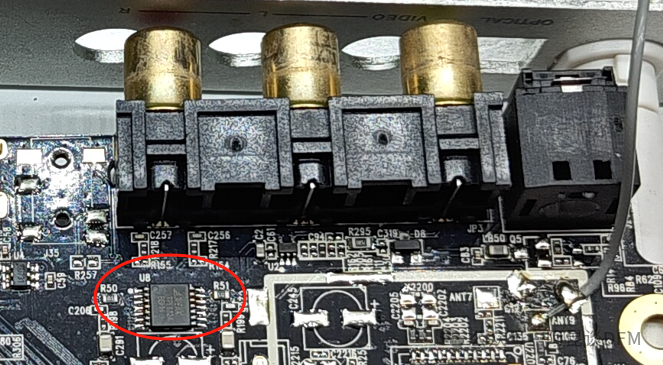

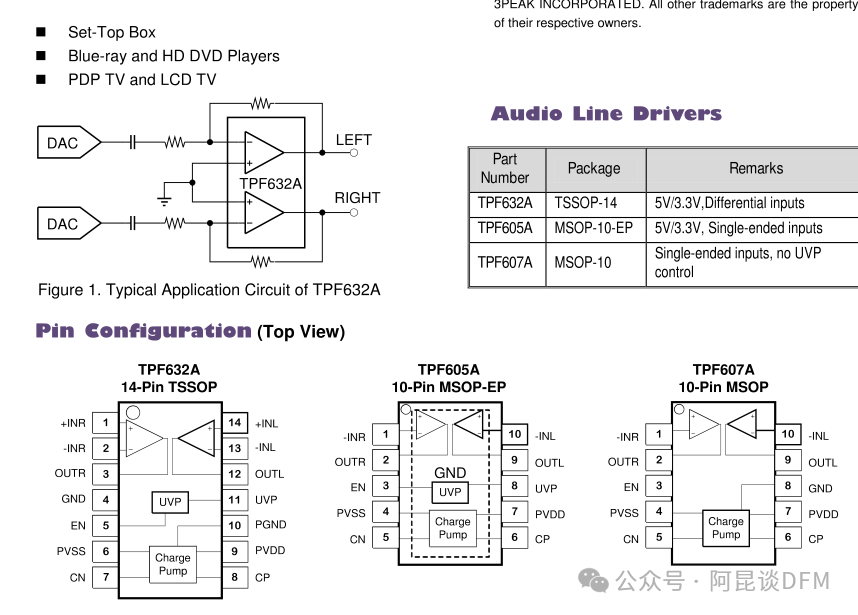

里面是这样，音频线路驱动器，也是机顶盒里的常客。

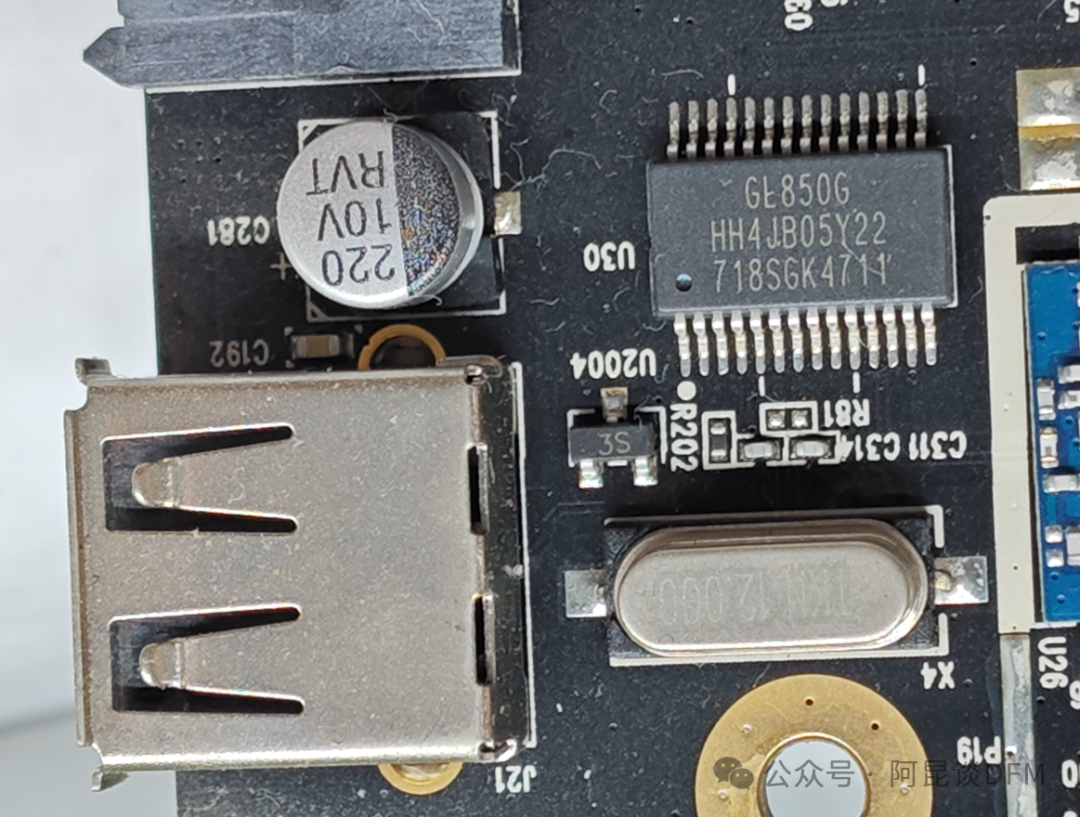

GL850G这是一个USB HUB芯片，还有一个性能好点的是GL852，别问我怎么知道，因为我们产品也有用

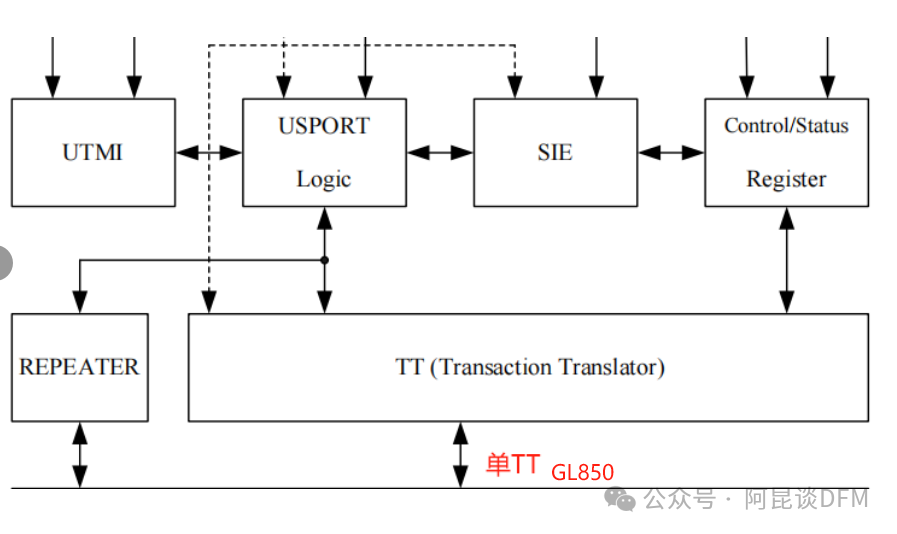

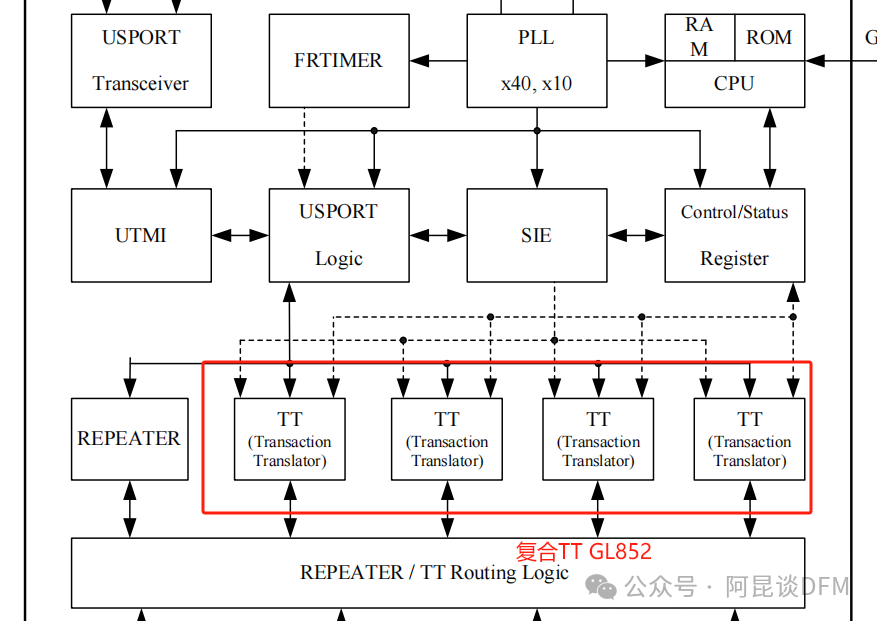

复合TT的gl852处理信号的速度可以更快，因为各口是独立处理，对速度要求高选用gl852，对速率要求不高比如就是接个键盘鼠标可以GL850，可以理解成是共用一个带宽速率。

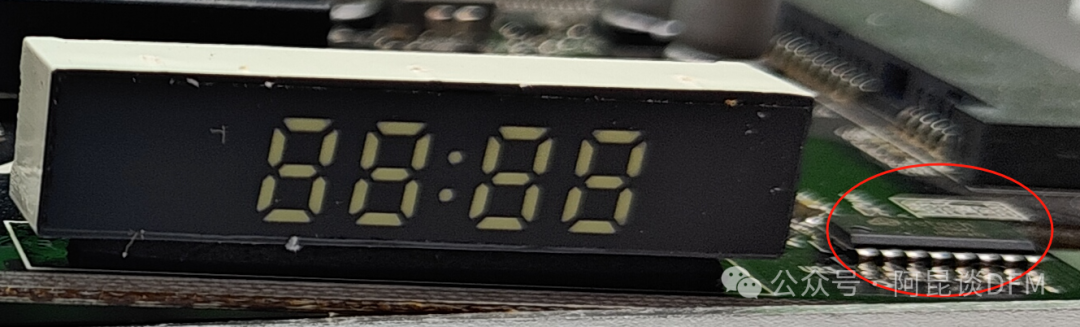

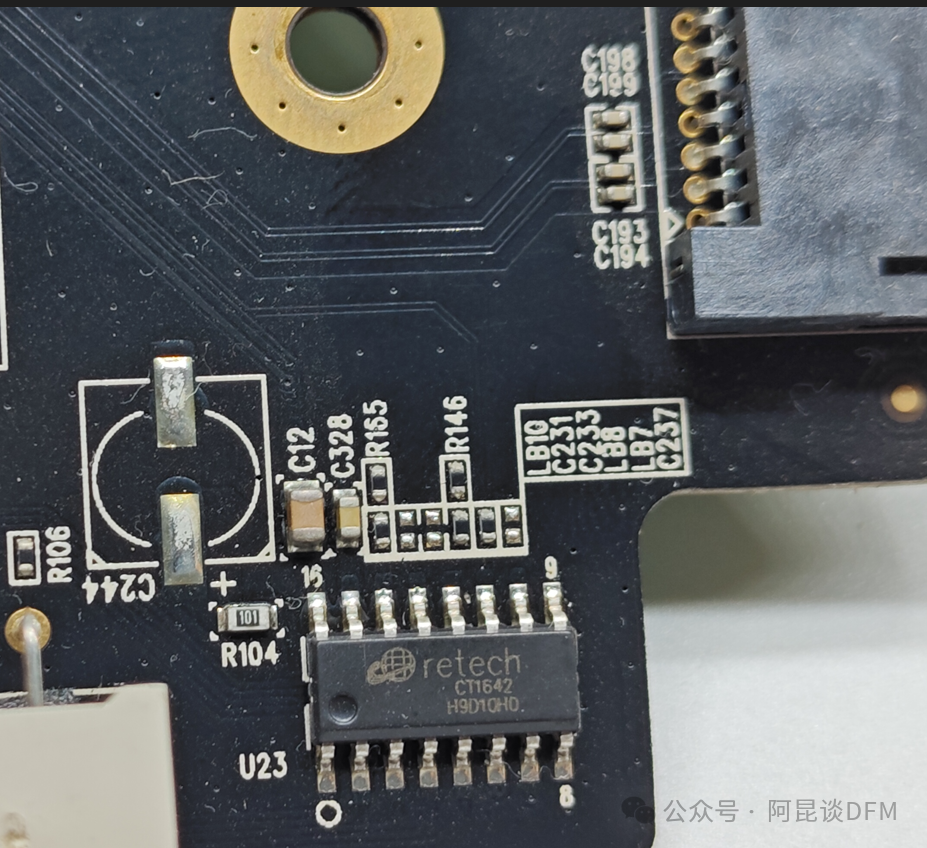

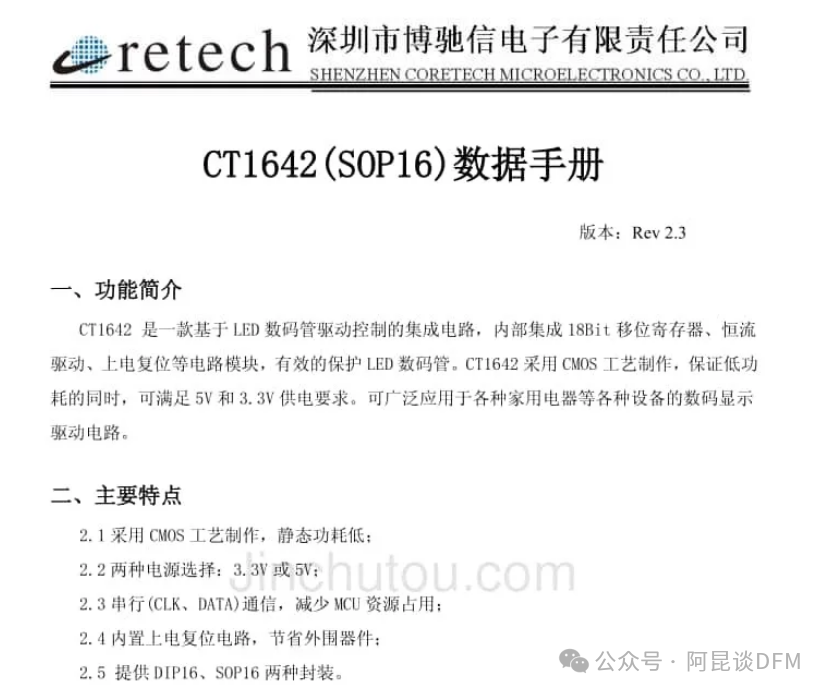

CT1642原来是一个数码管驱动的芯片。

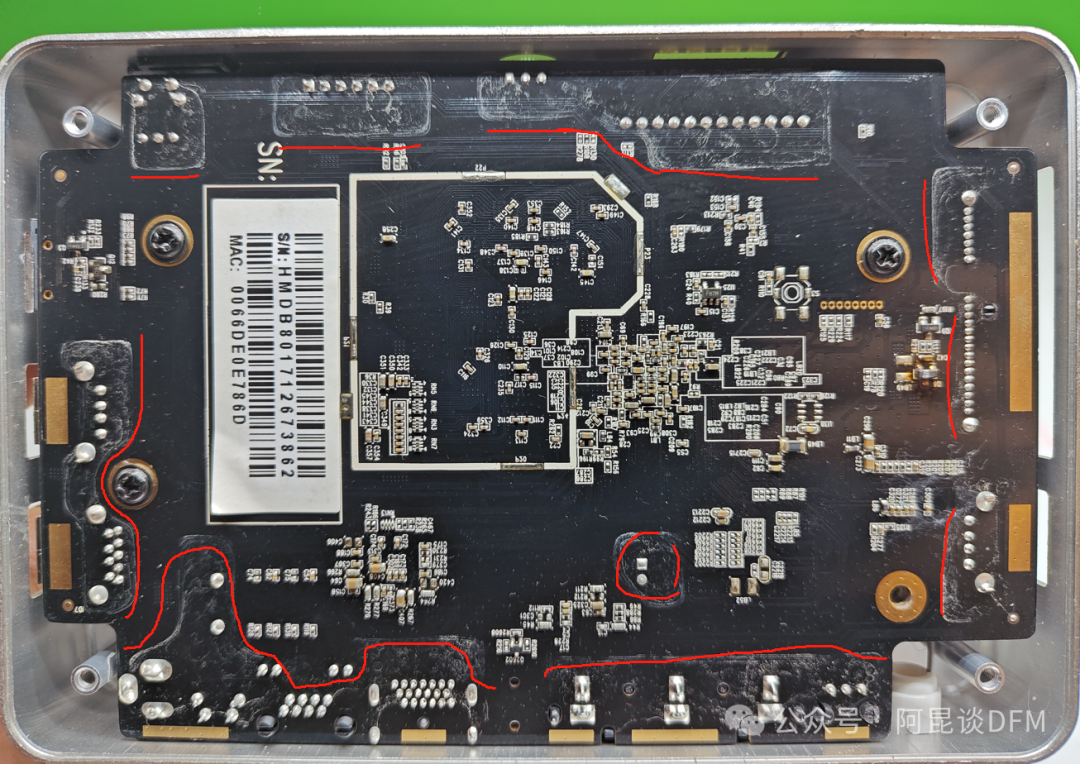

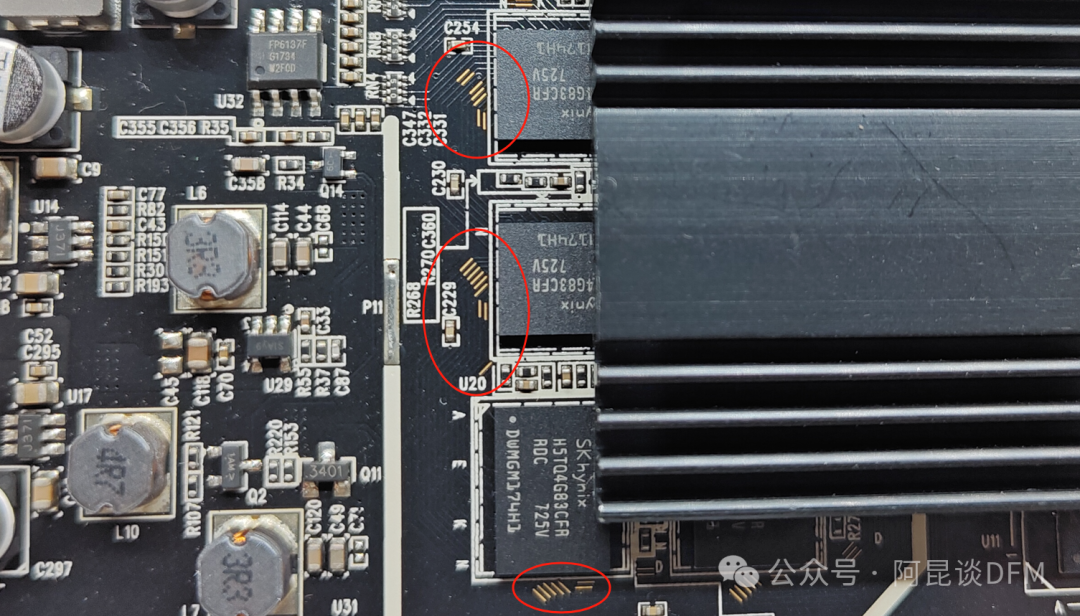

最后一个问题问大家，这些信号线为什么要开窗，是不是做测试点用？
